Соединение проводов и кабелей
Как правильно соединить провод в распределительной коробке
Самая спорная и болезненная проблема при электромонтажных работах соединение проводов и кабелей в распределительной коробке. Электрики варят, гильзуют (опрессовывают), паяют, пользуются различными сжимами (колодки, ваги, клеммы, СИЗы – соединительные изолирующие зажимы), скручивают. Сколько электриков, столько различных мнений.
Что говорят правила соединения проводов и кабелей
Будем пользоваться несколькими источниками актуальных на сегодняшний день. ПУЭ-7 (Правила устройства электроустановок), СНиП 3.05.06-85 (Электротехнические устройства), ГОСТ Р 50571.5.52-2011. ( Электроустановки низковольтные).
ПУЭ-7 Глава 2.1
Раздел: Электропроводки
2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.
2.1.22. В местах соединения, ответвления и присоединения жил проводов или кабелей должен быть предусмотрен запас провода (кабеля), обеспечивающий возможность повторного соединения, ответвления или присоединения.
СНиП 3.05.06-85
Производство электромонтажных работ
Раздел: Электропроводки
3.34. Все соединения и ответвления установочных проводов должны быть выполнены сваркой, опрессовкой в гильзах или с помощью зажимов в ответвительных коробках.
Металлические ответвительные коробки в местах ввода в них проводов должны иметь втулки из изолирующих материалов. Допускается вместо втулок применять отрезки поливинилхлоридной трубки. В сухих помещениях допускается размещать ответвления проводов в гнездах и нишах стен и перекрытий, а также в пустотах перекрытий. Стенки гнезд и ниш должны быть гладкими, ответвления проводов, расположенные в гнездах и нишах, должны быть закрыты крышками из несгораемого материала.
ГОСТ Р 50571.5.52-2011
526 Электрические соединения
526.2 При выборе средств соединения следует учитывать:
— материал проводника и его изоляцию;
— число и форму проводов, формирующих проводник;
— площадь поперечного сечения проводника;
— число проводников, которые будут соединены вместе.
Примечания:
1 Использование соединений пайкой рекомендуется избегать, за исключением коммуникационных схем. Если такие соединения используются, то они должны быть выполнены с учетом возможных смещений, механических усилий и повышения температуры при коротких замыканиях

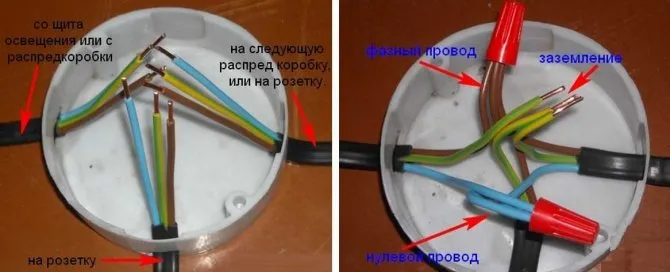

Основные схемы расключения
Кроме соединения проводов в распредкоробке потребуется сделать их разветвление на розетки и выключатели. Расключить провода можно по-разному в зависимости от типа устройств и вида проводки.
Подключение розеточной группы
В коробке есть три провода с разным цветом. Каждый имеет свое назначение. Коричневый является фазовой жилой, голубой – ноль, а желто-зеленый – заземление. Реже могут применяться другие расцветки.
Перед тем как прокладывать провода их следует подрезать до одинаковой длины и сделать запас в 10-12 см.
Предварительно рекомендуется проверить назначение жил с помощью тестера.
Подключение однокнопочного выключателя
Подключение двухкнопочного выключателя
Нередко применяются двухклавишные виды выключателей. Они способны обеспечивать две группы светильников. Схема их подсоединения несколько сложнее. К выключателю соединяется трехжильный кабель. Один его проводник является общим контактом выключателя, остальные отправляются к выходам с кнопок. Фаза объединяется с общим контактом. Нули следует соединить с обеих групп осветительных приборов. Фазы со светильников и проводники с выключателя объединяются попарно. Одна пара – от выключателя к фазе первого светильника, вторая – от выключателя ко второй лампочке.
Как правильно соединить провод в распределительной коробке
Самая спорная и болезненная проблема при электромонтажных работах соединение проводов и кабелей в распределительной коробке. Электрики варят, гильзуют (опрессовывают), паяют, пользуются различными сжимами (колодки, ваги, клеммы, СИЗы – соединительные изолирующие зажимы), скручивают. Сколько электриков, столько различных мнений.
Что говорят правила соединения проводов и кабелей
Будем пользоваться несколькими источниками актуальных на сегодняшний день. ПУЭ-7 (Правила устройства электроустановок), СНиП 3.05.06-85 (Электротехнические устройства), ГОСТ Р 50571.5.52-2011. ( Электроустановки низковольтные).
ПУЭ-7 Глава 2.1
Раздел: Электропроводки
2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.
2.1.22. В местах соединения, ответвления и присоединения жил проводов или кабелей должен быть предусмотрен запас провода (кабеля), обеспечивающий возможность повторного соединения, ответвления или присоединения.
СНиП 3.05.06-85
Производство электромонтажных работ
Раздел: Электропроводки
3.34. Все соединения и ответвления установочных проводов должны быть выполнены сваркой, опрессовкой в гильзах или с помощью зажимов в ответвительных коробках.
Металлические ответвительные коробки в местах ввода в них проводов должны иметь втулки из изолирующих материалов. Допускается вместо втулок применять отрезки поливинилхлоридной трубки. В сухих помещениях допускается размещать ответвления проводов в гнездах и нишах стен и перекрытий, а также в пустотах перекрытий. Стенки гнезд и ниш должны быть гладкими, ответвления проводов, расположенные в гнездах и нишах, должны быть закрыты крышками из несгораемого материала.
ГОСТ Р 50571.5.52-2011.
526 Электрические соединения
526.2 При выборе средств соединения следует учитывать:
Требования к электропроводке в жилых зданиях по ПУЭ 7
Требования к электропроводке жилых зданий приведены в разделе 3 в главе 3.1 ПУЭ 7 (Правила устройства электроустановок в седьмой редакции).
Электропроводки и кабельные линии
7.1.32. Внутренние электропроводки должны выполняться с учетом следующего:
- Электроустановки разных организаций, обособленных в административно-хозяйственном отношении, расположенные в одном здании, могут быть присоединены ответвлениями к общей питающей линии или питаться отдельными линиями от ВРУ или ГРЩ.
- К одной линии разрешается присоединять несколько стояков. На ответвлениях к каждому стояку, питающему квартиры жилых домов, имеющих более 5 этажей, следует устанавливать аппарат управления, совмещенный с аппаратом защиты.
- В жилых зданиях светильники лестничных клеток, вестибюлей, холлов, поэтажных коридоров и других внутридомовых помещений вне квартир должны питаться по самостоятельным линиям от ВРУ или отдельных групповых щитков, питаемых от ВРУ. Присоединение этих светильников к этажным и квартирным щиткам не допускается.
- Для лестничных клеток и коридоров, имеющих естественное освещение, рекомендуется предусматривать автоматическое управление электрическим освещением в зависимости от освещенности, создаваемой естественным светом.
- Питание электроустановок нежилого фонда рекомендуется выполнять отдельными линиями.
7.1.33. Питающие сети от подстанций до ВУ, ВРУ, ГРЩ должны быть защищены от токов КЗ.
7.1.34. В зданиях следует применять кабели и провода с медными жилами*.
(* До 2001 г. по имеющемуся заделу строительства допускается использование проводов и кабелей с алюминиевыми жилами)
Питающие и распределительные сети, как правило, должны выполняться кабелями и проводами с алюминиевыми жилами, если их расчетное сечение равно 16 мм2 и более.
Питание отдельных электроприемников, относящихся к инженерному оборудованию зданий (насосы, вентиляторы, калориферы, установки кондиционирования воздуха и т.п.), может выполняться проводами или кабелем с алюминиевыми жилами сечением не менее 2,5 мм2.
В музеях, картинных галереях, выставочных помещениях разрешается использование осветительных шинопроводов со степенью защиты IP20, у которых ответвительные устройства к светильникам имеют разъемные контактные соединения, находящиеся внутри короба шинопровода в момент коммутации, и шинопроводов со степенью защиты IP44, у которых ответвления к светильникам выполняются с помощью штепсельных разъемов, обеспечивающих разрыв цепи ответвления до момента извлечения вилки из розетки.
В указанных помещениях осветительные шинопроводы должны питаться от распределительных пунктов самостоятельными линиями.
В жилых зданиях сечения медных проводников должны соответствовать расчетным значениям, но быть не менее указанных в таблице 7.1.1.
7.1.35. В жилых зданиях прокладка вертикальных участков распределительной сети внутри квартир не допускается.
Запрещается прокладка от этажного щитка в общей трубе, общем коробе или канале проводов и кабелей, питающих линии разных квартир.
Допускается не распространяющая горение прокладка в общей трубе, общем коробе или канале строительных конструкций, выполненных из негорючих материалов, проводов и кабелей питающих линий квартир вместе с проводами и кабелями групповых линий рабочего освещения лестничных клеток, поэтажных коридоров и других внутридомовых помещений.
Таблица 7.1.1. Наименьшие допустимые сечения кабелей и проводов электрических сетей в жилых зданиях
| Наименование линий | Наименьшее сечение кабелей и проводов с медными жилами, мм2 |
| Линии групповых сетей | 1,5 |
| Линии от этажных до квартирных щитков и к расчетному счетчику | 2,5 |
| Линии распределительной сети (стояки) для питания квартир | 4 |
7.1.36. Во всех зданиях линии групповой сети, прокладываемые от групповых, этажных и квартирных щитков до светильников общего освещения, штепсельных розеток и стационарных электроприемников, должны выполняться трехпроводными (фазный — L, нулевой рабочий — N и нулевой защитный — РЕ проводники).
Не допускается объединение нулевых рабочих и нулевых защитных проводников различных групповых линий.
Нулевой рабочий и нулевой защитный проводники не допускается подключать на щитках под общий контактный зажим.
Сечения проводников должны отвечать требованиям п. 7.1.45.
7.1.37. Электропроводку в помещениях следует выполнять сменяемой:
скрыто — в каналах строительных конструкций, замоноличенных трубах;
открыто — в электротехнических плинтусах, коробах и т.п.
В технических этажах, подпольях, неотапливаемых подвалах, чердаках, вентиляционных камерах, сырых и особо сырых помещениях электропроводку рекомендуется выполнять открыто.
В зданиях со строительными конструкциями, выполненными из негорючих материалов, допускается несменяемая замоноличенная прокладка групповых сетей в бороздах стен, перегородок, перекрытий, под штукатуркой, в слое подготовки пола или в пустотах строительных конструкций, выполняемая кабелем или изолированными проводами в защитной оболочке. Применение несменяемой замоноличенной прокладки проводов в панелях стен, перегородок и перекрытий, выполненной при их изготовлении на заводах стройиндустрии или выполняемой в монтажных стыках панелей при монтаже зданий, не допускается.
7.1.38. Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять; за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах; за потолками и в перегородках из негорючих материалов* — в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.
(* Под подвесными потолками из негорючих материалов понимают такие потолки, которые выполнены из негорючих материалов, при этом другие строительные конструкции, расположенные над подвесными потолками, включая междуэтажные перекрытия, также выполнены из негорючих материалов)
7.1.39. В помещениях для приготовления и приема пищи, за исключением кухонь квартир, допускается открытая прокладка кабелей. Открытая прокладка проводов в этих помещениях не допускается.
В кухнях квартир могут применяться те же виды электропроводок, что и в жилых комнатах и коридорах.
7.1.40. В саунах, ванных комнатах, санузлах, душевых, как правило, должна применяться скрытая электропроводка. Допускается открытая прокладка кабелей.
В саунах, ванных комнатах, санузлах, душевых не допускается прокладка проводов с металлическими оболочками, в металлических трубах и металлических рукавах.
В саунах для зон 3 и 4 по ГОСТ Р 50571.12-96 «Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 703. Помещения, содержащие нагреватели для саун» должна использоваться электропроводка с допустимой температурой изоляции 170 °С.
(Прим. портала buildingclub.ru: более подробно о электропроводке в банях и саунах можно ознакомиться на нашем портале: Электропроводка в ванной, душевой, сауне и бане по ПУЭ 7
7.1.41. Электропроводка на чердаках должна выполняться в соответствии с требованиями разд. 2.
7.1.42. Через подвалы и технические подполья секций здания допускается прокладка силовых кабелей напряжением до 1 кВ, питающих электроприемники других секций здания. Указанные кабели не рассматриваются как транзитные, прокладка транзитных кабелей через подвалы и технические подполья зданий запрещается.
7.1.43. Открытая прокладка транзитных кабелей и проводов через кладовые и складские помещения не допускается.
7.1.44. Линии, питающие холодильные установки предприятий торговли и общественного питания, должны быть проложены от ВРУ или ГРЩ этих предприятий.
7.1.45. Выбор сечения проводников следует проводить согласно требованиям соответствующих глав ПУЭ.
(Прим. портала buildingclub.ru: более подробно о сечении проводников вы можете узнать на нашем портале: требования к кабелям по ПУЭ.
Однофазные двух- и трехпроводные линии, а также трехфазные четырех- и пятипроводные линии при питании однофазных нагрузок, должны иметь сечение нулевых рабочих (N) проводников, равное сечению фазных проводников.
Трехфазные четырех- и пятипроводные линии при питании трехфазных симметричных нагрузок должны иметь сечение нулевых рабочих (N) проводников, равное сечению фазных проводников, если фазные проводники имеют сечение до 16 мм2 по меди и 25 мм2 по алюминию, а при больших сечениях — не менее 50 % сечения фазных проводников.
Сечение РЕN проводников должно быть не менее сечения N проводников и не менее 10 мм2 по меди и 16 мм2 по алюминию независимо от сечения фазных проводников.
Сечение РЕ проводников должно равняться сечению фазных при сечении последних до 16 мм2, 16 мм2 при сечении фазных проводников от 16 до 35 мм2 и 50 % сечения фазных проводников при больших сечениях.
Сечение РЕ проводников, не входящих в состав кабеля, должно быть не менее 2,5 мм2 — при наличии механической защиты и 4 мм2 — при ее отсутствии.
Заземление электроустановок до 1000В по ПУЭ 7
Цвет проводников в кабеле по ПУЭ 7, ГОСТ Р 50462 и ГОСТ 31996
Таблица цветов жил кабелей по ГОСТ Р 50462-2009
Способы оконцевания жил кабелей — назначение и инструмент
Оплавленные корпуса распределительных коробок, обгоревшие провода, нарушение целостности жил – последствия пренебрежения такой процедурой, как оконцевание кабелей. Без создания надежного контакта с устройством нельзя быть уверенным в безопасности электропроводки. С помощью оконцевания можно уменьшить переходное сопротивление, вызывающее плавление контактов, повысить надежность соединения и увеличить его время эксплуатации. Способы оконцевания проводов бывают разные, каждый из которых имеет свои положительные и отрицательные стороны.
- Чем опасно отсутствие оконцевания
- Способы оконцевания
- Технология подготовки проводов
- Виды наконечников
- Наконечники для медных проводов ТТМ и ТМЛ
- ТМЛ (о)
- ТАМ
- ТА
- Другие виды наконечников
Чем опасно отсутствие оконцевания
Оконцевание проводов создает надежный контакт проводника с устройством
Под оконцеванием понимают процесс обработки и формирования жилы для создания прочного соединения с прибором. При выборе способов оконцевания проводов и кабелей важно понимать, как поведет себя тот или иной материал и что нужно сделать, чтобы контакт был прочным. Важнейшее условие безопасности электросети – это создание надежного и качественного контакта проводника с устройством, к которому он присоединяется. Если соединение плохое, может произойти короткое замыкание или возгорание. Ненадежный контакт приводит к высокому переходному сопротивлению. Оно по своей сути является резистором, на котором образуется тепло. Повышенное тепло приводит к горению и плавлению провода.
От переходного сопротивления нужно избавляться. Но это довольно сложная задача, которой мешают оксидная пленка, небольшая площадь контакта, слабое сжатие на зажимах коммутационного устройства. Можно лишь уменьшить ПС – в этом случае помогает оконцевание жил проводов.
КОМПЛЕКСНЫЙ ПОДХОД К ЭЛЕКТРОСНАБЖЕНИЮ
Электропроводки характеризуются способом прокладки, минимально допустимым сечением, допустимой токовой нагрузкой. Способы прокладки электропроводок регламентируются в Правилах устройства электроустановок (ПУЭ) и ГОСТ Р 50571.15-97 (МЭК 364-5-52-93) «Электроустановки зданий. Часть 5. Выбор и монтаж электрооборудования. Глава 52. Электропроводки».
В стандарте содержится ряд требований и положений, существенно отличающихся от требований ПУЭ, действующих на момент выхода стандарта.
Требования стандарта, относящиеся к особенностям прокладки электропроводок в административных зданиях, приводятся ниже.
1. Изолированные провода допускается прокладывать только в трубах, коробах и на изоляторах. Не допускается прокладывать изолированные провода скрыто под штукатуркой, в бетоне, в кирпичной кладке, в пустотах строительных конструкций, а также открыто по поверхности стен и потолков, на лотках, на тросах и других конструкциях. В этом случае должны применяться изолированные провода с защитной оболочкой или кабели.
2. В одно- или трехфазных сетях сечение нулевого рабочего проводника и PEN- проводника (совмещенный нулевой рабочий и защитный проводник) должно быть равным сечению фазного проводника при его сечении 16 мм2 и ниже для проводников с медной жилой.
При больших сечениях фазных проводников допускается снижение сечения нулевого рабочего проводника при следующих условиях:
- ожидаемый максимальный рабочий ток в нулевом проводнике не превышает его длительно допустимый ток;
- нулевой защитный проводник имеет защиту от сверхтока.
При этом в стандарте сделано специальное замечание относительно тока в нулевом рабочем проводнике: нулевой проводник может иметь меньшее сечение по сравнению с сечением фазных проводников, если ожидаемый максимальный ток, включая гармоники, если они есть, в нулевом проводнике при нормальной эксплуатации не превышает величины допустимой нагрузки по току для уменьшенного сечения нулевого проводника.
Это требование следует связать с фактом протекания 3-й гармоники тока в нулевом проводнике трехфазных сетей, имеющих в составе нагрузок импульсные блоки питания (компьютеры, телекоммуникационное оборудование и т.п.).
Величина действующего значения тока в нулевом рабочем проводнике при таких нагрузках может достигать 1,7 от действующего значения тока в фазных проводниках.
С 06.10.1999 в действие введены новые редакции разд. 6 «Электрическое освещение» и 7 «Электрооборудование специальных установок» седьмого издания ПУЭ. Содержание этих разделов приведено в соответствие с комплексом стандартов МЭК на электроустановки зданий.
В ряде отдельных пунктов новой редакции разд. 6 и 7 ПУЭ предъявляют даже более жесткие требования, чем в стандарте на основе материалов МЭК. Эти разделы выпущены отдельной брошюрой «Правила устройства электроустановок» (7-е изд. — М.: НЦ ЭНАС, 1999).
В седьмом разделе ПУЭ содержится гл. 7.1, заслуживающая особого внимания. Глава называется «Электроустановки жилых, общественных, административных и бытовых зданий» и распространяется на электроустановки:
- жилых зданий, перечисленных в СНиП 2.08.01-89 «Жилые здания»;
- общественных зданий, перечисленных в СНиП 2.08.02-89 «Общественные здания и сооружения» (за исключением зданий и помещений, перечисленных в гл. 7.2);
- административных и бытовых зданий, перечисленных в СНиП 2.09.04-87 «Административные и бытовые здания».
К электроустановкам уникальных и других специальных зданий, не вошедших в вышеуказанный список, могут предъявляться дополнительные требования.
Глава 7.1 содержит требования к электропроводкам и кабельным линиям. При выборе способа прокладки и сечений электропроводки, руководствуясь как требованиями ГОСТ Р 50571.15-97, так и ПУЭ, следует иметь в виду, что новая редакция ПУЭ в части п. 7.1.37 формулируется следующим образом: «…электропроводку в помещениях следует выполнять сменяемой: скрыто — в каналах строительных конструкций, замоноличенных трубах; открыто — в электротехнических плинтусах, коробах и т.п.
В технических этажах, подпольях … электропроводку рекомендуется выполнять открыто… В зданиях со строительными конструкциями, выполненными из негорючих материалов, допускается несменяемая замоноличенная прокладка групповых сетей в бороздах стен, перегородок, перекрытий, под штукатуркой, в слое подготовки пола или в пустотах строительных конструкций, выполняемая кабелем или изолированными проводами в защитной оболочке.
Применение несменяемой замоноличенной прокладки проводов в панелях стен, перегородок и перекрытий, выполненной при их изготовлении на заводах стройиндустрии или выполняемой в монтажных стыках панелей при монтаже зданий, не допускается».
Кроме того (п. 7.1.38 ПУЭ), электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки, и их следует выполнять:
- за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах;
- за потолками и в перегородках из негорючих материалов, в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей. Под подвесными потолками из негорючих материалов понимают такие потолки, которые выполнены из негорючих материалов, при этом другие строительные конструкции, расположенные над подвесными потолками, включая междуэтажные перекрытия, также выполнены из негорючих материалов.
В приложении 3 приводится выдержка из ГОСТ Р 50571.15-97 с примерами монтажа электропроводок применительно к административным зданиям. Данные иллюстрации не дают точного описания изделий или практики монтажа, а рассматривают способ монтажа.
Для выполнения проводок сети бесперебойного электроснабжения необходимо применение проводов и кабелей только с медными жилами. Рекомендуется использование однопроволочных кабелей и проводов.
Применение гибких многопроволочных кабелей возможно на участках сети, подвергаемых реконструкции при работе или для подключения отдельных электроприемников.
Все соединения необходимо выполнять ответвительными сжимами или пружинными клеммами, при этом многопроволочные жилы должны быть обжаты с применением специальной оснастки.
В связи с тем, что сечение нулевого рабочего проводника должно быть рассчитано на ток, который может превышать фазный в 1,7 раза, а существующая номенклатура проводов и кабелей не всегда позволяет однозначно решить данную задачу, возможно выполнение трёхфазных электропроводок следующими способами:
1. При прокладке проводами сечение фазных и защитного проводников выполняется одним сечением, а нулевой рабочий (нейтральный) проводник выполняется сечением, рассчитанным на ток, больший фазного в 1,7 раза.
2. При прокладке кабелями возможны три варианта:
- при применении трёхжильных кабелей жилы кабелей используются как фазные проводники, нулевой рабочий проводник выполняется проводом (или несколькими проводами) сечением, рассчитанным на ток, больший фазного в 1,7 раза, нулевой защитный
- проводом сечением в соответствии с п. 7.1.45 ПУЭ, но не менее 50% сечения фазных проводников; вместо проводов воз можно применение кабелей с соответствующим числом жил и сечением;
- при использовании четырёхжильных кабелей: три жилы — фазные проводники, нулевой рабочий проводник — также одна из жил кабеля, а нулевой защитный проводник — отдельный провод. При этом сечение кабеля определяется по рабочему току в нулевом рабочем проводнике, а сечение фазных жил получается завышенным (такое решение является наилучшим с технической точки зрения, но дороже прочих и не всегда выполнимо при больших токах);
- при применении пятижильных кабелей с жилами одного сечения: три жилы — фазные проводники, в качестве нулевого рабочего проводника используются две объединённые жилы кабеля, а для нулевого защитного — отдельный провод. При этом сечение кабеля определяется током фазы (такое решение также является наилучшим с технической точки зрения, однако довольно дорого; имеются также сложности с тем, чтобы выполнить госзаказ, а также и с поставкой кабелей).
При больших мощностях возможна прокладка фазных, нулевых рабочих и защитных проводников двумя или более параллельными кабелями или проводами. Все кабели и провода, относящиеся к одной линии, должны прокладываться по одной трассе.
Прокладка нулевого защитного проводника для информационно-вычислительной техники и электротехнического оборудования должна соответствовать требованиям ГОСТ Р 50571.10-96 «Заземляющие устройства и защитные проводники», ГОСТ Р 50571.21-2000 «Заземляющие утройства и системы уравнивания электрических потенциалов в электроустановках, содержащих оборудование обработки информации» и ГОСТ Р 50571.22-2000 «Заземление оборудования обработки информации».
Способы оконцевания
Существуют правила устройства электроустановок (ПУЭ), которые регламентируют работу с электромеханическим оборудованием. По этим требованиям мастер должен знать следующее:
- Оконцевание можно производить путем опрессовки, пайки, сварки, специальных наконечников и оконцевателей для проводов, гильз.
- Лучший метод оконцевания алюминия с площадью поперечного сечения от 2,5 кв.мм до 10 кв.мм – изгибание конца жилы в колечко.
- Алюминиевые жилы с большим сечением оконцовываются наконечниками с опрессовкой или сваркой (для сечения от 240 кв.мм.).
- Алюминиевый провод нужно смазать специальной смазкой в месте оконцевания, чтобы не было контакта с воздухом. В ином случае будет образовываться окисление, приводящее к разрушению проводника и контакта.
- Медные провода до 10 кв.мм. изгибаются в кольцо, но предварительно нужно провести их пропайку. Кольцевание проводов поможет создать хороший контакт и уберечь жилы от возгорания.
Самый популярный способ создания оконцевания – это применение различных наконечников. Они бывают разных видов, различаются по материалу, предназначению, размерам, характеристикам, классу.
Технология подготовки проводов
Пресс-клещи для обжима гильз и проводов
Самостоятельно выполнить оконцевание можно специальным инструментом. Технология простая – достаточно взять наконечник, надеть его до упора на проводник и обжать. Количество прижимов может быть различным – опрессовка матрицы с точечным контактом осуществляется в двух и более местах, а для гильз достаточно одного обжима. Несколько опрессовок необходимо для более надежного контакта, уменьшения переходного сопротивления и повышения механической прочности.
Опрессовка профессиональными мастерами проводится с помощью дорогостоящего специального инструмента. Для домашнего специалиста покупать такой прибор невыгодно, поэтому они выбирают другие варианты. В качестве альтернативы может выступать стриппер для снятия изоляции с прессом или кримпер (специальная обжимка). Все приборы можно купить в обычном строительном или электромонтажном магазине.
Существуют наконечники под пайку. Тогда оконцевание проводится в два этапа – зачищенная жила ставится в наконечник и в отверстие заливается припой. Это более надежный и качественный способ, который нередко используется в электропроводке.
Виды соединений
Чтобы соединять провода в распределительной коробке, можно воспользоваться одним из нескольких способов. Все они позволяют обеспечить надежный контакт проводников и домашний мастер вправе выбрать наиболее удобный.
Скрутка и опрессовка
Сразу следует сказать, что сейчас использование скрутки проводов в распределительной коробке запрещено, так как этот метод признан самым ненадежным.
Решив выбрать такое соединение, электрик принимает на себя ответственность за возможные последствия. При этом сам метод подключения проводников крайне прост. Сначала с проводников нужно снять слой изоляции на длине около 1 см, после чего аккуратно накрутить провода друг на друга. При соединении проводов сечением менее 1 мм, нужно сделать 5 или более витков. Если подключаются более толстые кабеля, то минимальное количество витков составляет 3.
Опрессовка сегодня пользуется большой популярностью. Для выполнения соединения этим способом применяются специальные гильзы, диаметр которых подбирается в соответствии с размером пучка проводников.
Также важно использовать гильзы, изготовленные из того же материала, что и токоведущие жилы. Обжим гильзы выполняется с помощью специального инструмента.
Некоторые домашние мастера используют для этого обычные пассатижи, но качество такого соединения будет ниже. Для проведения работ нужно сначала снять с проводов изоляцию, после чего скрутить их и ввести в соединитель. Следующим шагом станет опрессовка гильзы с помощью пресс-клещей и последующая изоляция места контакта изолентой или термоусадкой.
Пайка и сварка
После соединения проводников с помощью сварки получается практически целый провод. В результате такому месту соединения не страшны различные негативные факторы внешней среды. Однако по причине необходимости использования специального оборудования, этот метод подключения пользуется наибольшей популярностью среди профессиональных электриков. Создать сварное соединение можно с использованием следующих инструментов:
- Сварочного аппарата мощностью не менее 1 кВт.
- Флюса.
- Угольного электрода.
После снятия изоляционного слоя с проводов, их оголенные участки требуется зачистить до блеска, используя для этого наждачную бумагу. На следующем этапе выполняется обычная скрутка. Затем в углубление электрода насыпается флюс и после включения сварочного аппарата, электрод прижимается к проводникам. Когда в месте соединения появится контактная точка в форме шарика, усилие снимается. На финальном этапе нужно зачистить место сварки от остатков флюса и покрыть его лаком.
Алгоритм действий при соединении проводников пайкой аналогичен. Различия между этими двумя способами заключаются в используемых инструментах и материалах.
Хотя соединение пайкой является довольно надежным и долговечным, его не рекомендуется использовать в местах, где проводники могут сильно нагреваться или возможны значительные физические нагрузки.
Винтовые зажимы и болтовые соединения
Использование контактных винтовых зажимов позволяет надежно соединить не только однородные токоведущие жилы, но и разнородные провода. При этом стоимость таких зажимов невысока, что и сделало метод довольно популярным. Все работы выполняются за два этапа:
- С проводников снимается изоляция на длине примерно в 5 мм.
- Оголенные части проводов вставляются в зажим и затягиваются винтами.
Чтобы не нарушить целостность токоведущих жил, нужно контролировать усилие зажима. В первую очередь это касается работ с алюминиевыми проводами.
Болтовые соединения отличаются высокой надежностью, но при этом оказываются громоздкими. Если используется этот метод, то нужно правильно выбрать распредкоробку. Современные модели чаще всего имеют небольшие габариты.
Также стоит отметить и самозажимные соединения, которые стали весьма популярными в последние годы. Такие зажимы не только просты в использовании, но и содержат внутри специальный состав, предотвращающий окисление проводников. После того как с проводов была снята изоляция, нужно поднять рычажок клипсы. Когда в нее будет введен оголенный конец кабеля, рычажок опускается и происходит соединение.
Какое самое надежное соединение проводов?
Наиболее надежным соединением проводов считается пайка. При пайке два провода соединяются путем расплавления припоя, который затем затвердевает и образует прочное и надежное соединение.
Другими надежными способами соединения проводов являются:
-
Соединение винтовым зажимом, который используется для соединения проводов в электрических соединениях. Он обеспечивает прочное и надежное соединение.
-
Использование жгутов, которые используются для связывания нескольких проводов вместе, чтобы образовать кабель.
-
Соединение при помощи клеммных колодок, которые позволяют подключить несколько проводов одновременно, обеспечивая при этом надежное соединение.
-
Использование муфт, которые позволяют соединить отрезки проводов или кабелей с помощью специальных элементов соединения.
