Как подключить двухклавишный выключатель с розеткой: пошаговая инструкция

В нашей статье вы найдете подробные инструкции о том, как подключить двухклавишный выключатель с розеткой. Избегайте затруднений при установке — узнайте, как правильно провести подсоединение для удобства и безопасности использования. Освойте все шаги подключения двухклавишного выключателя с розеткой и успешно справьтесь с вашим электромонтажным проектом.

  1. Схема подключения двухклавишного выключателя и розетки
  2. Схема подключения выключателя в распределительной коробке
  3. Схема подключения розетки и выключателя в одной распределительной коробке
  4. Подготовка
  5. Применение двойных выключателей
  6. Подключение устройств защиты, управления и освещения
  7. Схема подключения двухклавишного выключателя и ее особенности
  8. Рекомендации по подключению двухкнопочного выключателя на две лампочки
  9. Схема: как подключить люстру на двойной выключатель
  10. Подключение двухклавишного выключателя с розеткой, основные моменты
  11. Требования к подключению выключателя света с одной клавишей
  12. Устройство двухклавишного выключателя света
  13. Безопасность превыше всего
  14. Подробнее о прокладке электрических кабелей

Схема подключения двухклавишного выключателя и розетки

Схема подключения выключателя в распределительной коробке

Подключить провод непосредственно к светильнику или выключателю достаточно просто – это не требует объяснения.

В этой статье речь пойдет о том, как в одной распределительной коробке соединить провода от светильника, электрощита и выключателя.

Еще раз хотим напомнить, все работы по присоединению проводов в распредкоробке, подключению выключателя и светильников должны начинаться только после снятия напряжения сети.

Схема подключения выключателя является достаточно простой, но нельзя забывать об одном правиле: подключение фазного провода к светильнику осуществляется через выключатель, то есть фаза всегда должна подключаться на разрыв.

Следуя этому простому правилу, когда выключатель разрывает именно фазу, а не ноль, вы обеспечите безопасность себе, а также сделаете безопасной эксплуатацию электрооборудования в вашей квартире.

Если выключатель будет отключать от нагрузки не фазу, а нулевой провод, то проводка всегда будет оставаться под напряжением, что не только неудобно, но и опасно.

К примеру, вам необходимо заменить лампочку, перегоревшую в люстре. Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы.

Определить фазный провод в распределительной проводке можно с помощью индикаторной отвертки.

Опять же, в целях безопасности фазный провод (обычно он красного цвета) необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя.

Таким образом уменьшается вероятность того, что человек прикоснется к фазному проводу.

Схема подключения выключателя состоит из одной или нескольких электрических лампочек, включенных параллельно, одноклавишного выключателя, распределительной коробки и источника питания 220 вольт.

Специализированные магазины предлагают широкий ассортимент проводов для электропроводки, поэтому для фазы и нуля лучше взять провода разных цветов, например, красного и синего.

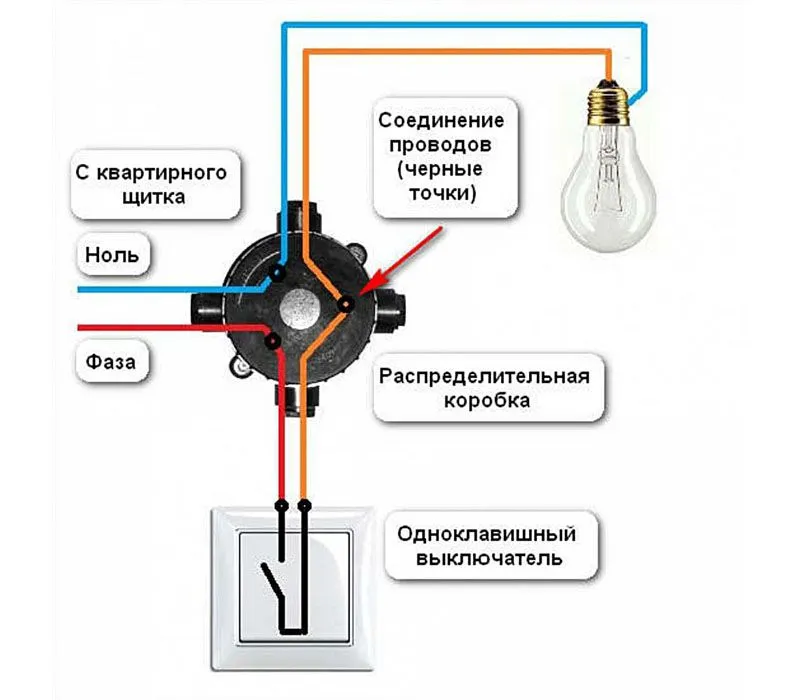

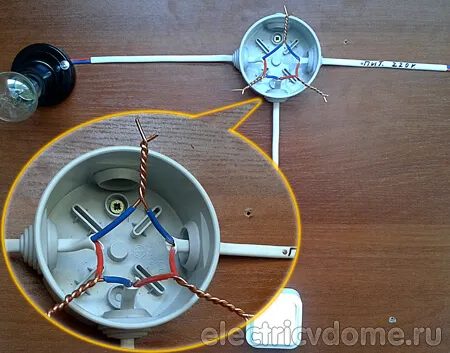

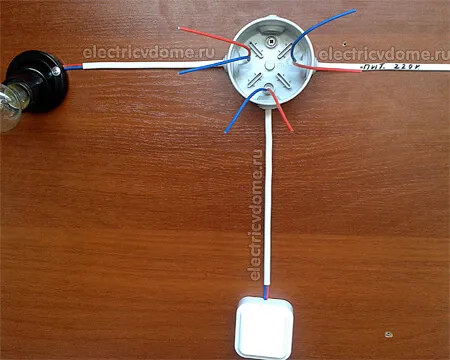

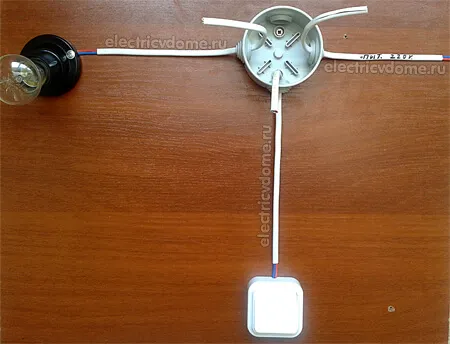

Итак, с распределительного щита к распределительной коробке подходит двухпроводный кабель. Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой – синий.

Кроме него к распределительной коробке подходит кабель от светильника и кабель от выключателя. Фазный провод от распределительного щита (красного цвета) подключается к красному проводу, идущему к выключателю.

Второй (синий) провод от выключателя подключается к красному проводу, который подключен к нагрузке (светильнику, люстре). В результате мы сделали фазу, которая идет на лампу, коммутируемой.

Нулевой провод (синего цвета) от электрощита подключается к нулевому проводу, который идет к нагрузке (лампочке).

В результате получается, что нулевой провод от распределительной коробки идет прямо на лампочку, а фаза подключена к лампочке через выключатель.

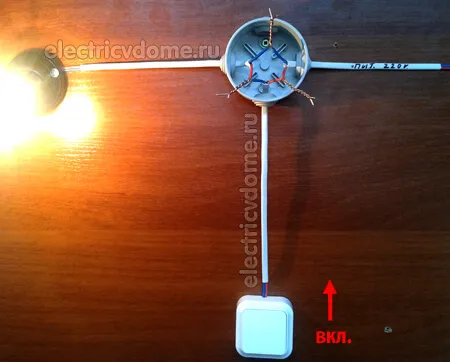

Схема работает следующим образом. При нажатии клавиши выключателя замыкается цепь, и фаза от электрощита подается на светильник, его лампочка начинает светить. Повторным нажатием клавиши электрическая цепь разрывается и лампочка выключается.

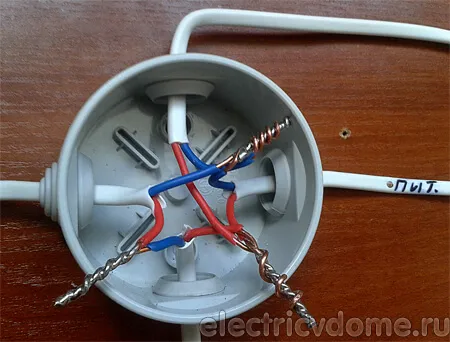

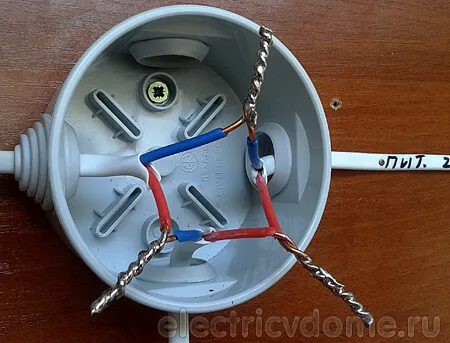

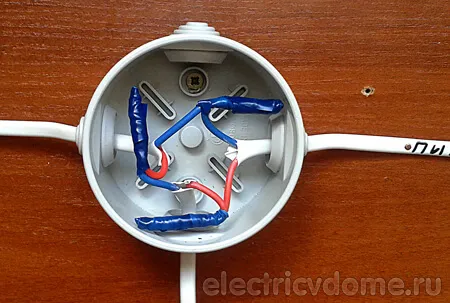

После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Лучше всего в распределительной коробке провода соединять методом скрутки с пайкой.

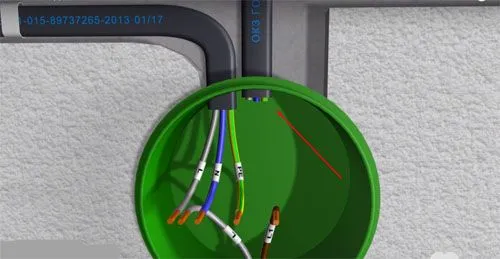

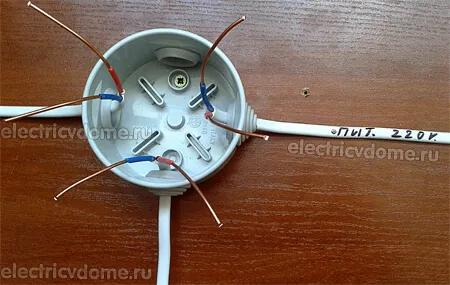

Схема подключения розетки и выключателя в одной распределительной коробке

Очень часто в каждой комнате квартиры устанавливается распределительная коробка, куда подключены все выключатели, светильники и розетки этой комнаты.

В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.

Как подключить к распределительной коробке розетку и выключатель?

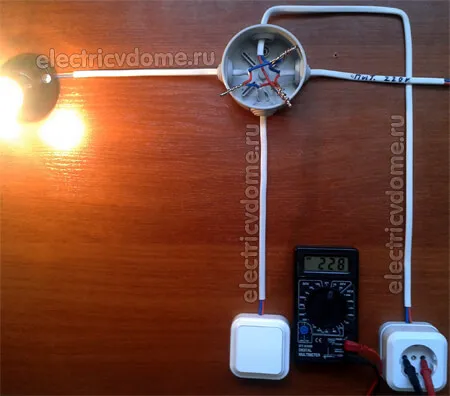

Рассмотрим вариант, когда к одной распределительной коробке одновременно подключается розетка и светильник.

Итак, от распределительного щита к коробке подходит два провода – красный (фаза) и ноль (синий).

Порядок подключения выключателя и светильника точно такой же, как было рассмотрено выше.

Розетку подключают параллельно питающим проводам: фаза розетки подключается к питающей фазе (оба провода красного цвета), а ноль от розетки – к нулевому питающему проводу (оба провода синего цвета).

Соединенные провода необходимо хорошо обжать и запаять, после чего они надежно изолируются и аккуратно укладываются в коробке.

Похожие материалы на сайте:

  • Почему в розетке две фазы
  • Выключатель с подсветкой
  • Подключение двойного выключателя

Подготовка

Вот мы и подошли к инструкции для подключения выключателя. Почему просто выключателя? Все дело в том, что по сути монтаж двухклавишного выключателя мало чем отличается от обычного одноклавишного. Ничего сложного в этом процессе нету, ведь просто нужно соблюдать технику безопасности и следовать нужным шагам.

Для начала нужно разобрать выключатель. Для этого нужно прежде всего снять клавиши. Делать это просто, и не нужно прилагать особых усилий. Нужно потянуть клавишу на себя, и если это не получается, то возьмите простую отвертку, и немного подденьте ею клавишу со стороны.

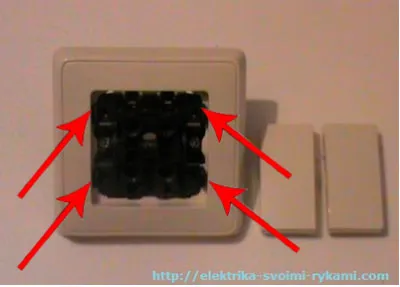

Внутренности выключателя вы уже видите, а значит нужно снять декоративную подложку. Она находится вокруг клавиш, и снимается только после того, как клавиши уже сняты. Теперь у нас в руках голый каркас, который уже готов к монтажу.

Теперь, когда приходит время работы с контактами, убедитесь в том, что на все помещение, или на этот отдельный участок, перекрыто напряжение. Для этого можно воспользоваться простой синдикатной отверткой.

Применение двойных выключателей

Подключение люстры к электрической цепи на двойной выключатель позволяет как поочередно задействовать группу ламп, так и включать во всю мощность светотехнический прибор.

При этом двухфазное устройство может срабатывать, взаимодействуя только с двумя группами, количество ламп в которых не ограничено.

С помощью двухклавишного прибора можно подключить любые две группы освещения, нуждающиеся в параллельном или поочередном включении. При этом схема практически не претерпевает изменений

Такая регулировочная фурнитура может применяться в частном доме, где первая линия питает наружное освещение, а вторая – коридор, также в квартирах, распределяя электропитание между двумя комнатами санузла.

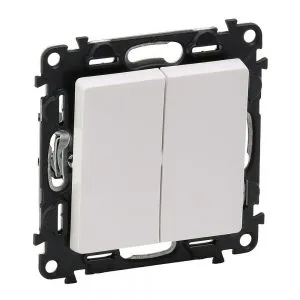

Двухклавишный выключатель – это пара одноклавишных, укомплектованных в одном корпусе, поэтому и схема подсоединения практически идентична.

Для воспроизведения плана монтажа изначально необходимо ознакомиться с конструктивными особенностями изделия и с подключаемыми к электросети элементами.

Подключение устройств защиты, управления и освещения

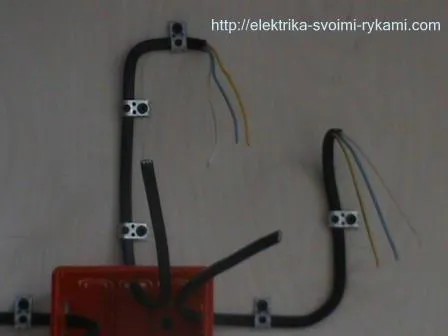

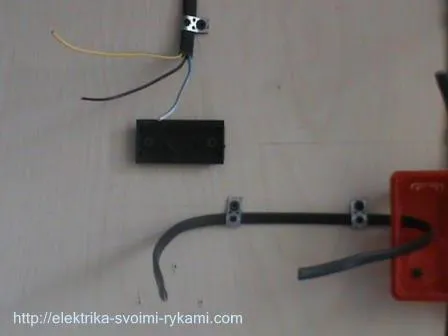

Начнем, с монтажа устройства защиты осветительной цепи. Для нашего примера используется двухполюсный автоматический выключатель, номинал следует рассчитывать для каждого отдельного случая индивидуально, так как мощность освещения везде будет разная. Где то будет только одна лампа на 150 Вт, а в другом случаем несколько прожекторов мощностью 3 кВт.

Используемый нами провод имеет двойную изоляцию, общую наружную и внутреннюю, отдельную для каждой жилы.

Аккуратно, не повредив внутреннюю изоляцию жил, снимаем наружный слой. Сначала, с провода питающего устройство защиты.

Затем, с провода отходящего на распределительную коробку.

Теперь, подключаем двухполюсный автоматический выключатель.

Отмеряем необходимую для подключения длину провода. Лишнее откусываем. Затем, снимаем изоляцию с жил и подключаем провода в клеммы. Провод имеет различную цветовую окраску каждой жилы.

  • Синюю жилу определим для передачи нуля;
  • Желтую с зеленой полосой — для заземления;
  • Оставшуюся жилу используем для передачи фазы. В нашем случае, на подходящем к автомату проводе фаза белая с черной полосой, а на отходящем на распределительную коробку — просто белая.

Выполняя подключение, внимательно проследите затем, чтобы верхние провода подходящие на автомат соответствовали по расцветке нижним. Наверху, фаза слева, внизу должна быть то же слева. Наверху, ноль справа, соответственно и внизу должен быть справа.

Жилы заземления в нашем примере мы использовать не будем, но в принципе, их можно применить для передачи заземления к соответствующим контактам светильников. Если конечно оно конструктивно предусмотрено в системе электроснабжения вашего дома.

Многие светильники имеют металлический корпус и в их конструкции предусмотрен заземляющий контакт. Особенно это актуально в помещениях с повышенной влажностью.

Изолируем неиспользованные жилы заземления и убираем в сторону, чтобы не мешались.

Переходим к подключению двухклавишного выключателя.

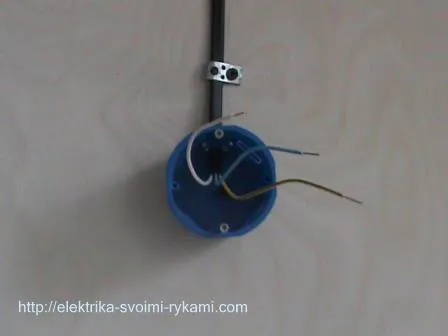

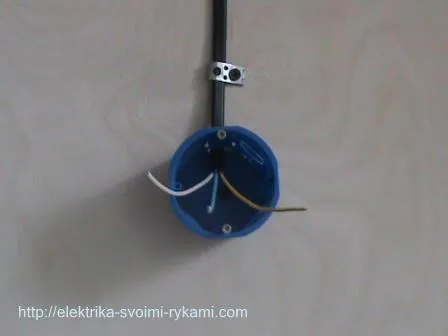

Зачищаем провода, снимаем наружную изоляцию.

Далее подготавливаем жилы провода к подключению. Снимаем по 1 сантиметру изоляции с каждой жилы.

Теперь, разберем как подключить двойной выключатель света.

В нашем примере используется выключатель с втычными контактами.

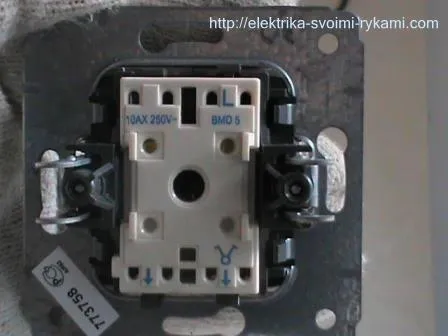

Поворачиваем механизм задней стороной. Как видно, на ней вы изображена схема подключения конкретного выключателя. Как правило, такая схема есть на всех устройствах управления освещением, но встречаются и исключения. Подключение двухклавишных выключателей различного исполения очень подробно описаны в инструкции как подключить двухклавишный выключатель света.

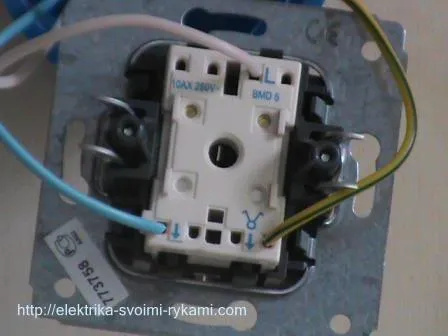

Следуя условным обозначениям схемки выключателя подключаем провода. В нашем случае «L» — подходящая фаза, а две стрелки внизу фазы отходящие.

Напомню, в нашем примере для передачи фазы мы выбрали жилу белого цвета. На выключателе для нее предусмотрен соответствующий контакт, для конкретной модели он обозначен буквой «L», контакт подходящей питающей фазы.

Две оставшихся жилы провода подключаем в отходящие контакты, на данной модели они обозначенные стрелками, с них фаза по команде клавиш будет подаваться на светильник первой или второй комнаты, либо на обе комнаты сразу.

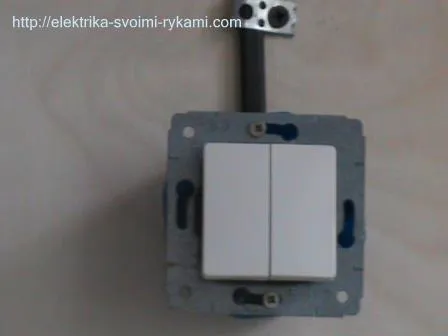

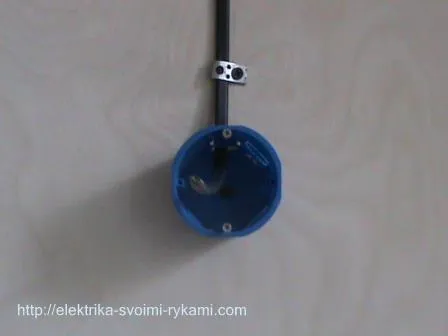

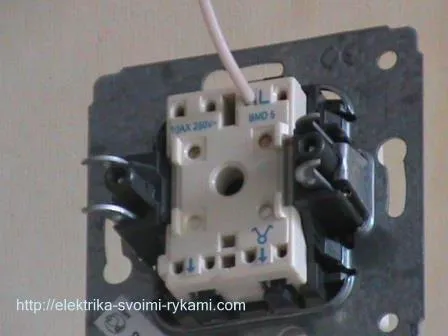

Выключатель подключен. Устанавливаем его в подрозетник.

Подробнее о том как выполнить установку других элементов электропроводки (розеток с заземлением и без, двойных выключателей, в том числе и с подсветкой, люстры, светильника, вытяжного вентилятора ванной комнаты), вы можете посмотреть здесь.

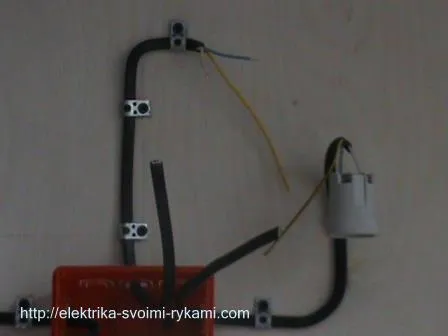

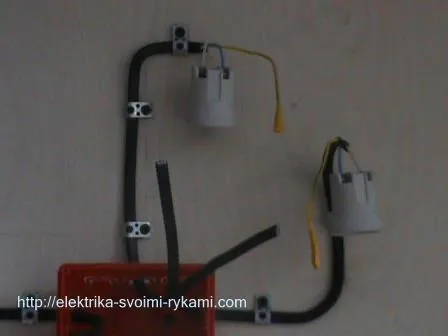

Продолжим. Элемент управления освещением установлен, осталось смонтировать светильники. В нашем пример они представлены в виде двух патронов с лампочками.

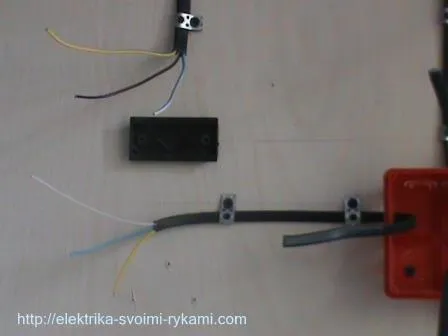

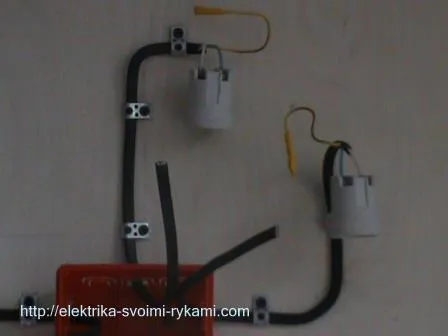

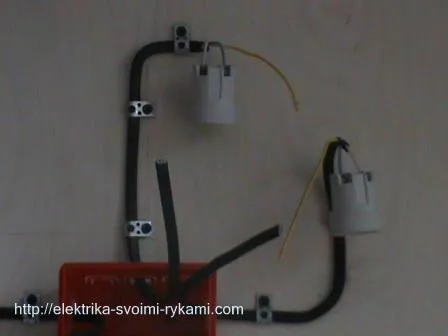

Подготавливаем провода первого и второго светильников к подключению. Снимаем наружную изоляцию, отмеряем необходимое количество провода, зачищаем жилу для подключения. Как правило, светильники комплектуются стандартными пластиковыми клеммами, для подключения через них потребуется примерно 0,5 сантиметра голой жилы провода

Подключаем светильник первой комнаты, он же патрон.

Затем, светильник второй комнаты.

Провода заземления в нашем примере не используются, поэтому их изолируем.

И убираем в сторону, что бы не мешались.

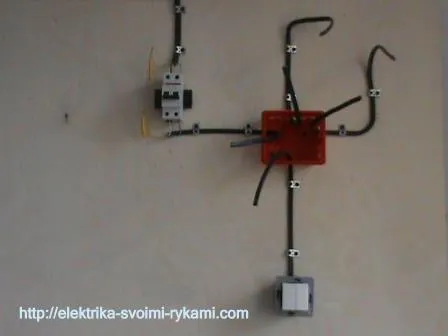

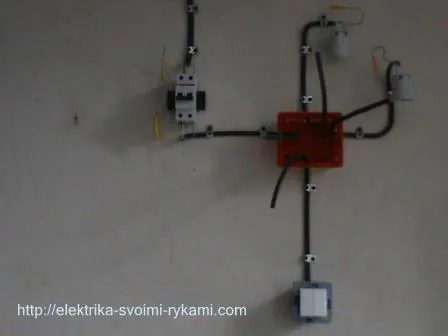

Все элементы схемы установлены. Теперь, переходим к непосредственной сборке схемы.

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

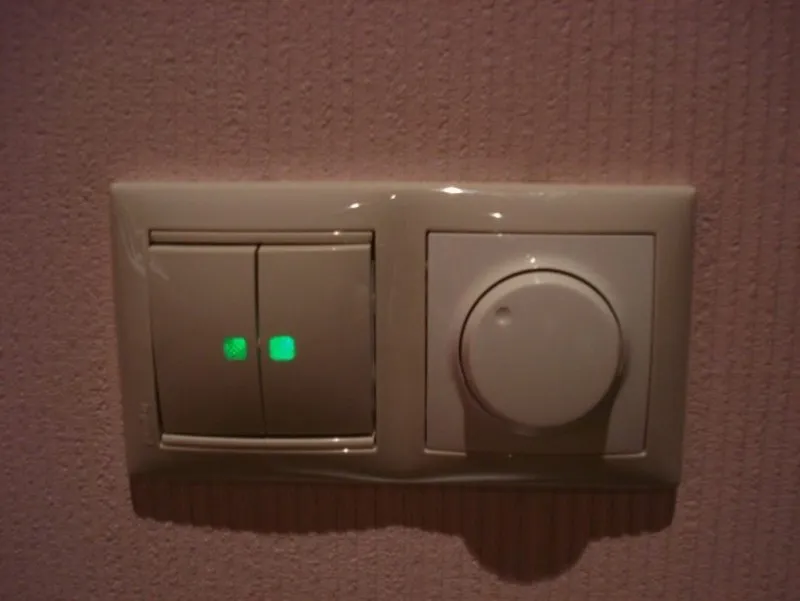

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

Вид Описание
Внутреннего монтажа Для его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажа Установить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.
Защищенные от влаги Переключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
Модульные В это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

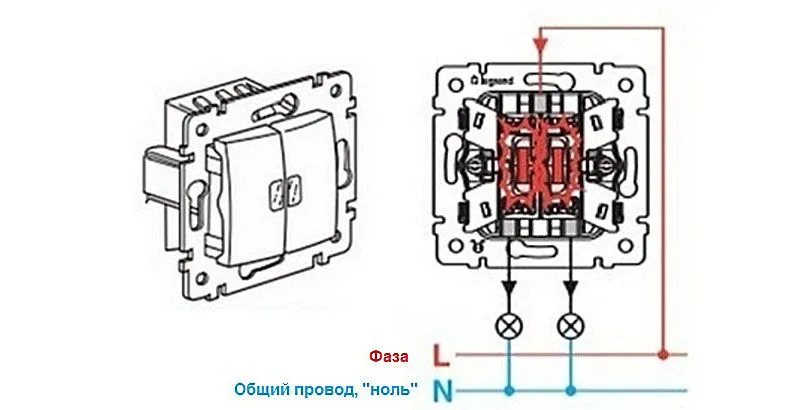

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

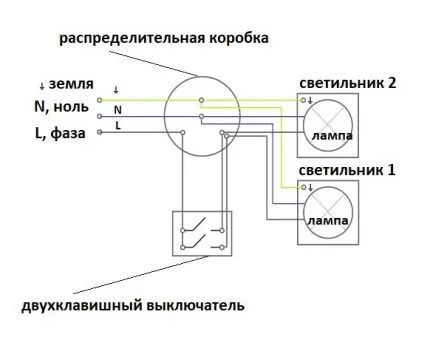

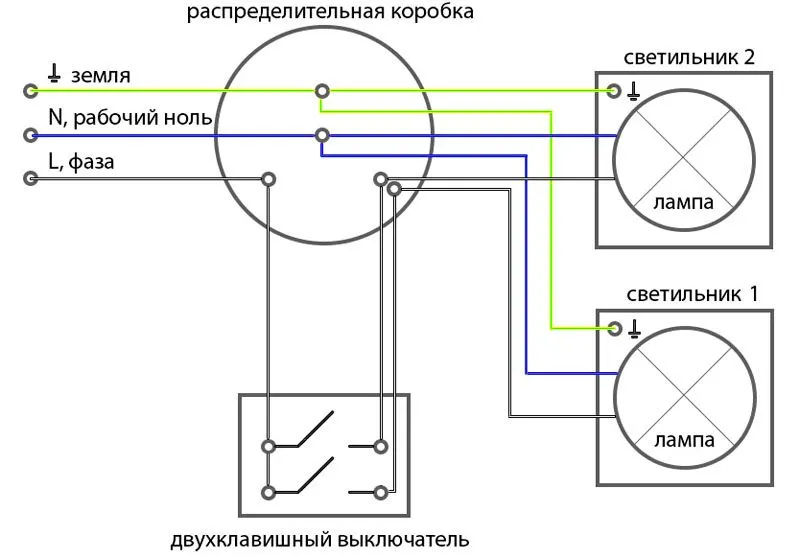

Схема 2х кнопочного выключателя с заземлением

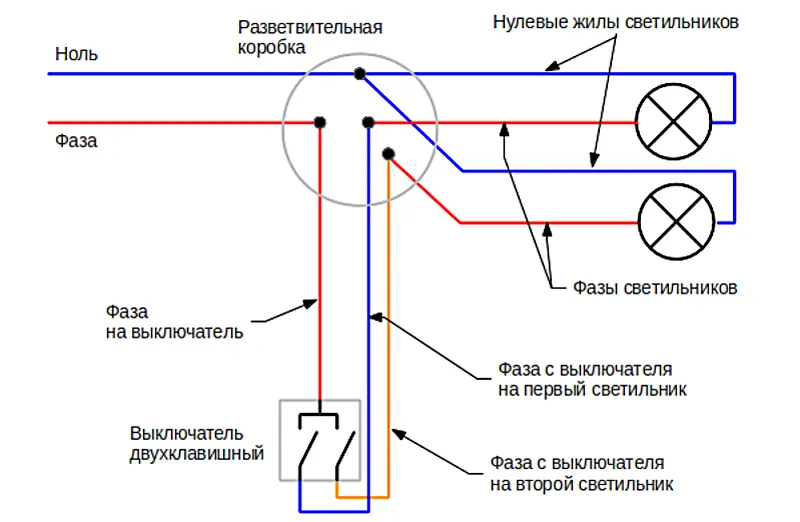

Схема 2х кнопочного выключателя без заземления

Рекомендации по подключению двухкнопочного выключателя на две лампочки

Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.

Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2. Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.

Подключение к контактам при отсутствии заземляющей линии

Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:

Обратите внимание на подключение заземления на схеме:

Схема подсоединения выключателя к TN-S системе

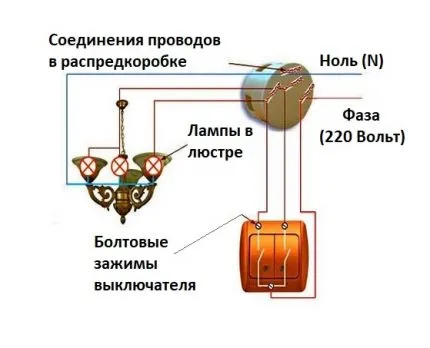

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

  • 2 – от щитка (ноль и фаза);
  • 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
  • 3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

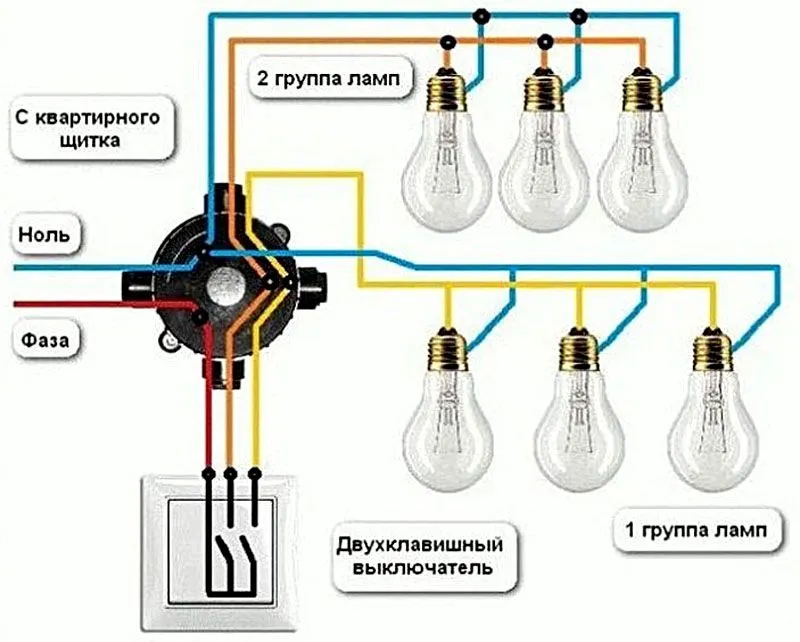

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

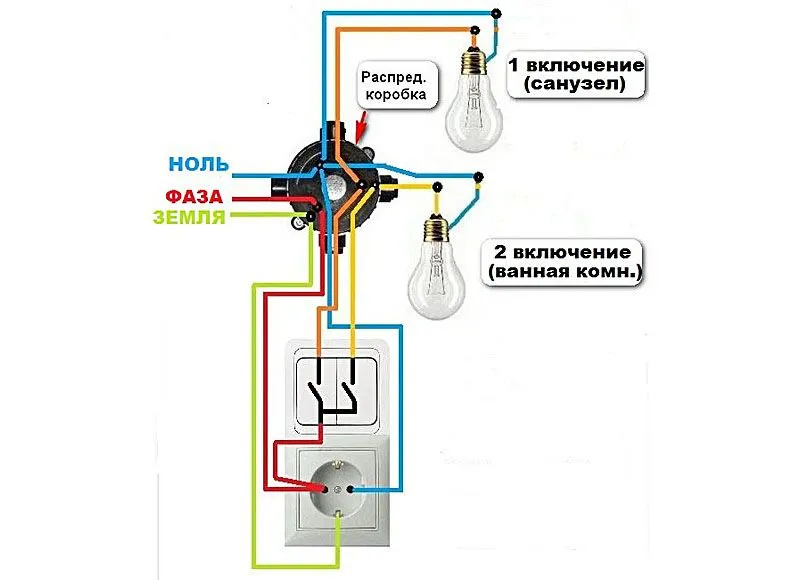

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

Требования к подключению выключателя света с одной клавишей

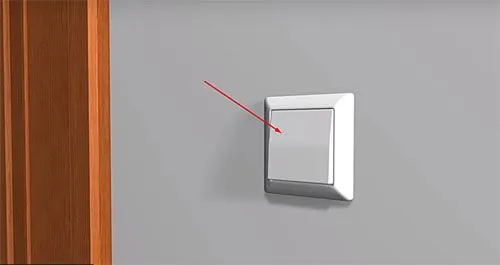

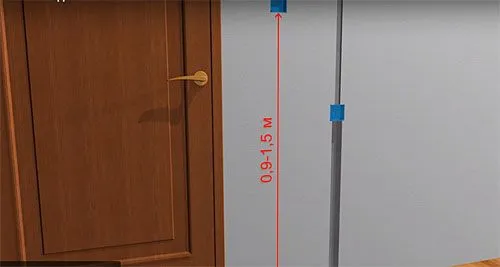

Первое, о чем следует подумать – где расположить переключатель. Он должен располагаться в доступном месте, на удобной высоте, так, чтобы до него могли дотянуться и старшие и младшие члены семьи.

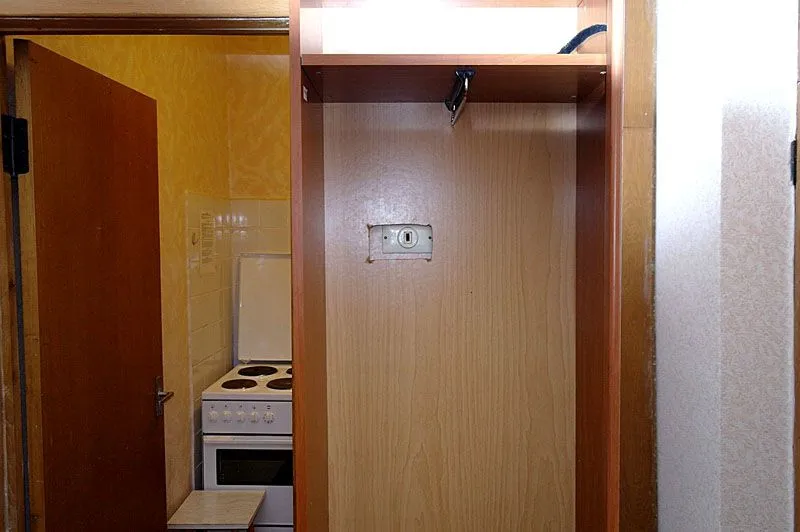

Размещение выключателя внутри шкафа – оригинальное, чисто российское ноу-хау. Но такой вариант будет вряд ли удобным для ежедневного пользования

Для люстры логично разместить прибор переключения у входной двери в комнату. Если речь идет о торшере или бра – то такие точки должны располагаться у дивана или в изголовье кровати.

Помните, что установка выключателей в ванной в принципе запрещена, как и в помещении сауны. Чтобы обезопасить членов своей семьи, устанавливайте эти приборы в коридоре.

Все варианты подключения, а их несколько, объединяет один общий элемент: наличие динамического элемента, замыкающего и размыкающего электрическую цепь. И еще одно общее правило: при монтаже одноклавишного выключателя следует проследить, что размыкалась линия фазы, а не ноля. Если этого не сделать, можно получить сильный удар током даже при простой замене лампочки в люстре.

Схема подключения одноклавишного выключателя

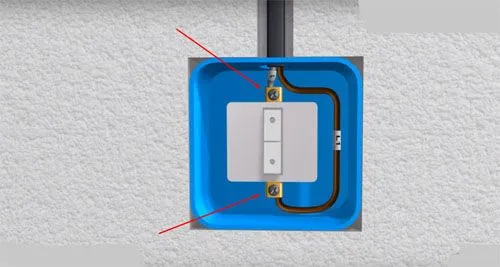

Проще всего устанавливать выключатели наружного типа. Простая инструкция, как подключить одноклавишный выключатель света:

Фото Описание работ

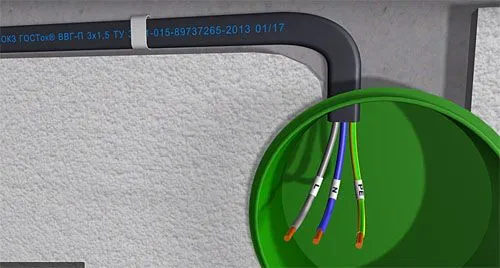

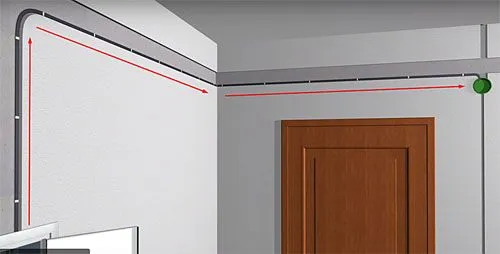

В подготовленных для прокладки штробах разместите кабель с тремя жилами от распределительного щитка к коробке. Оставьте небольшой запас длины провода для соединений.
Провод фазы красного или серого цвета зачистите и подключите к свободной клемме автомата.
Синий провод подсоедините к шине ноль. Провод коричнево-желтого цвета – к шине заземления.

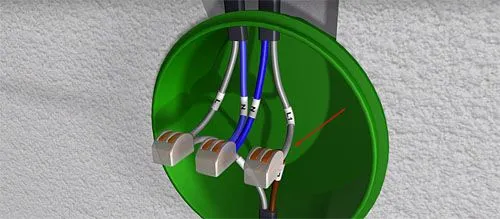

Промаркируйте жилы провода в коробке, это значительно облегчит дальнейшую работу.
Выключатель должен устанавливаться в удобном месте. Открытые двери не должны мешать подходу к нему. Расстояние от пола – примерно один метр.

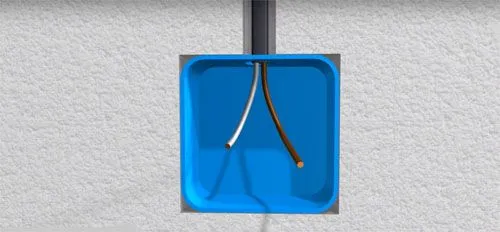

От коробке к выключателю подведите двухжильный провод. Оставьте запас провода для подключения.
Серую (красную) жилу подсоедините к верхней клемме переключателя, синюю – к нижней.

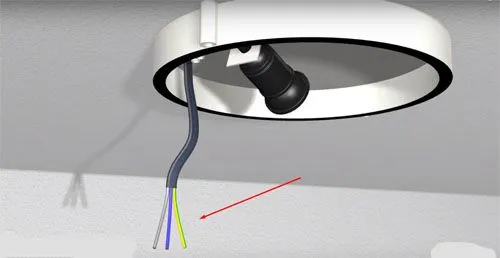

От коробки проведите еще один трехжильный провод к месту расположения люстры.

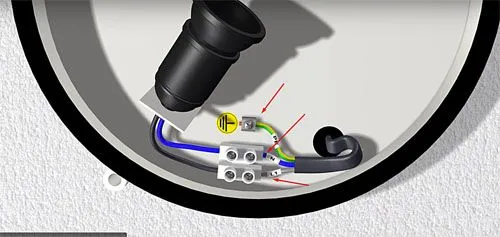

Освободите и зачистите концы провода. Закрепите светильник на потолке.

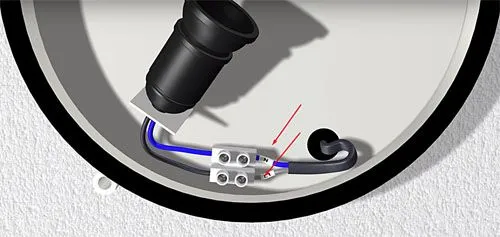

Подсоедините серый и синий провода к соответствующим контактам на светильнике, а провод заземления закрепите на металлическом корпусе люстры.

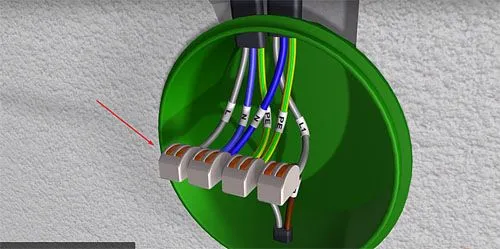

Соедините провода соответствующего цвета с помощью самозажимных клемм.
Если проводка в доме не имеет заземляющего канала или корпус светильника изготовлен не из металла, в вашей коробке будет меньше соединений.
Соответственно, в светильнике тоже не будет провода заземления на корпусе.
Перед подключением электричества установите клавиши на переключатель.

После того, как работа будет завершена, проверьте работу прибора. Подключите на щитке электропитание и попробуйте включить и выключить свет. Если не пошел дым и не погас свет во всем подъезде – у вас получилось. Если пошел и погас – зовите знакомого электрика, пока соседи не вычислили виновника аварии.

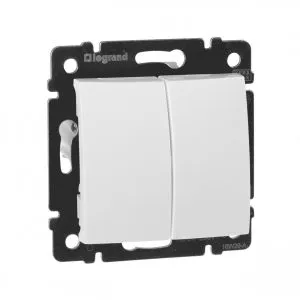

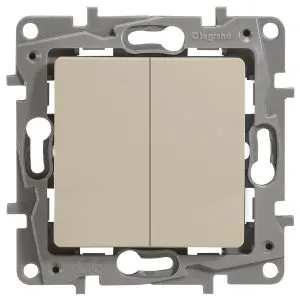

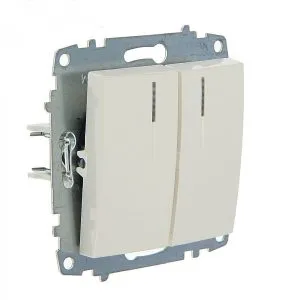

Устройство двухклавишного выключателя света

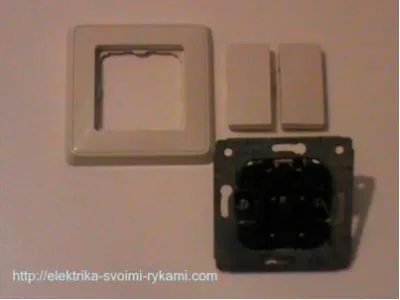

Конструкция двойного выключателя делиться на две основные части.

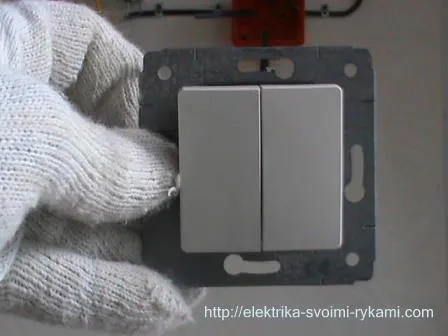

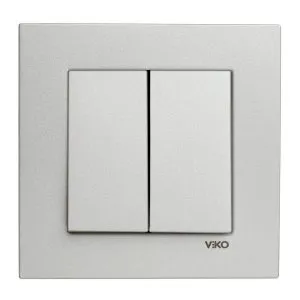

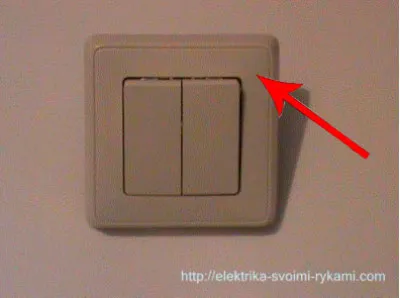

Первая защитная, состоит из пластиковой рамки и двух клавиш.

Вторая часть, рабочий механизм.

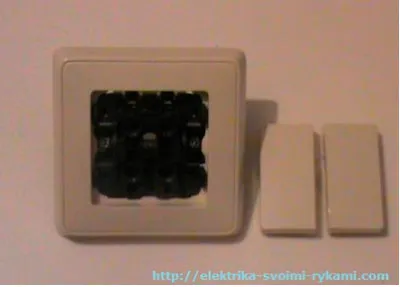

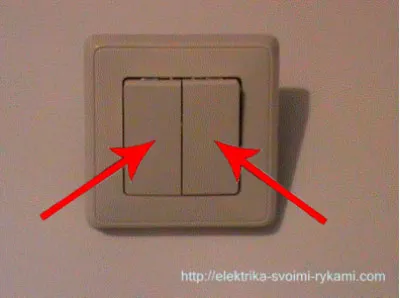

Для того, чтобы познакомиться с его конструкцией поближе снимем защитные части устройства. Первым делом снимаются клавиши. Для этого нужно поддеть одну из них с боку плоской отверткой и снять. Затем, вторую.

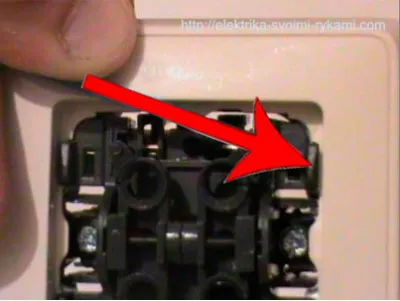

Теперь, снимем рамку. На различных моделях она может крепиться по-разному, ниже описаны самые распространенные способы:

На выключателе, представленном в нашем примере рамка крепиться защелками, которые довольно легко отщелкиваются руками.

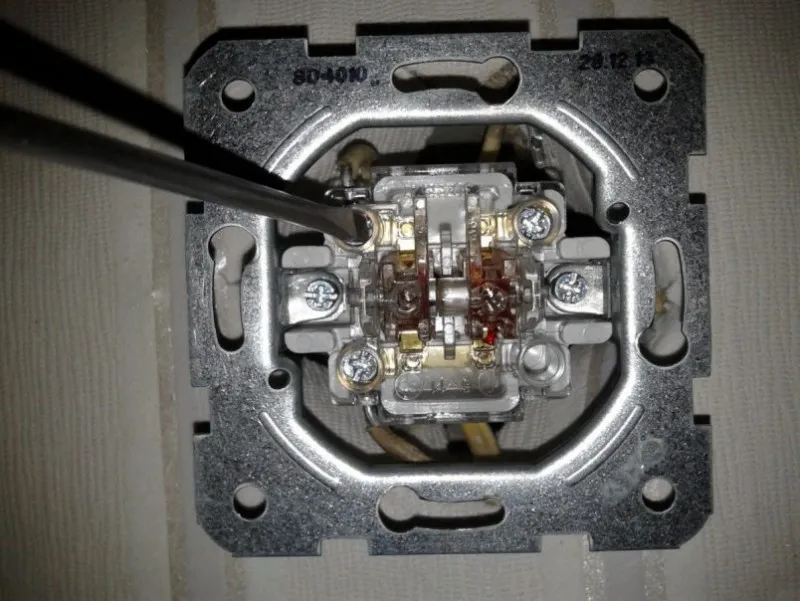

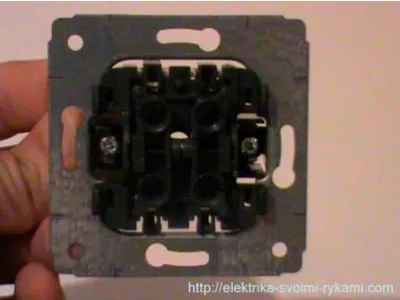

Перед нами механизм двухклавишного выключателя.

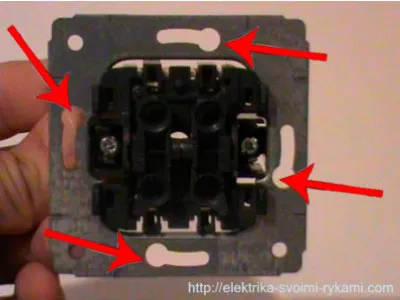

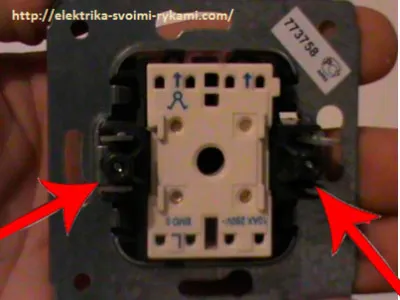

Для фиксации механизма в подрозетнике (монтажной коробке), на нем предусмотрена два варианта крепления.

Первый, с помощью металлической рамки (на некоторых моделях планки), на которой для этих целей предусмотрены специальные отверстия.

Данный вид крепления позволяет в довольно широком диапазоне регулировать и выравнивать механизм в подрозетнике.

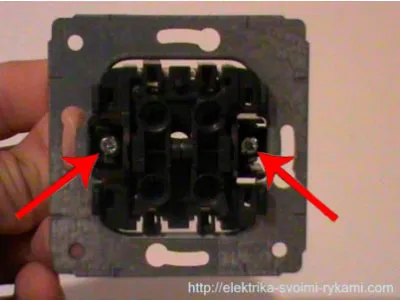

Второй вариант, с помощью распорных лапок. Два винта, расположенные по бокам механизма соединены винтовым приводом с распорными лапками устройства. Закручиваем винты, лапки раскладываются, до тех пор пока не встанут в распор в стакане подрозетника. Откручиваем винты, лапки складываются.

Распорные лапки.

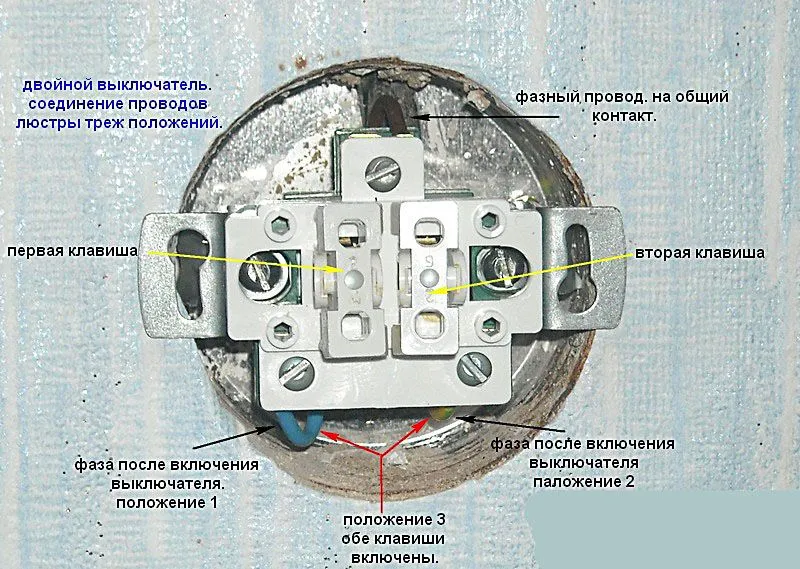

Так же, на механизме имеются контакты, для подключения подходящих и отходящих проводов. В зависимости от конструкции выключателя фиксации жил проводов в контактах может быть следующей.

  • самозажимными контактами, фиксация производиться пружинным механизмом;
  • винтовыми контактами, фиксация жилы производиться пластинами, которые приводятся в движение винтами.

В нашем примере механизм двойного выключателя имеет самозажимные контакты. Вариант выключателя с винтовыми контактами детально представлен в статье как подключить двухклавишный выключатель света своими руками.

Подключение самозажимных контактов, относительно винтовых многократно упрощено, выглядит оно следующим образом. Зачищенную жилу провода вставляются до упора в контактное отверстие, где она окончательно фиксируются без каких либо дополнительных усилий со стороны человека .

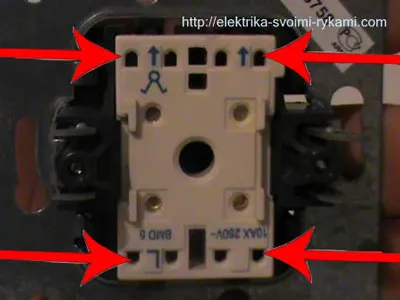

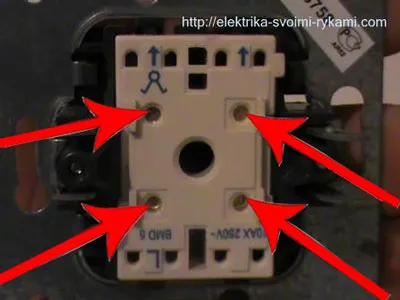

Как видно из рисунка ниже, каждый контакт предусматривает фиксацию двух жил.

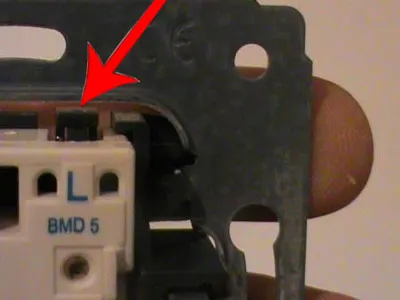

При необходимости отключить провод от контакта, на механизме предусмотрены специальные кнопки. Нажимаем и спокойно вытаскиваем жилу.

Для проверки наличия или отсутствия фазы на конкретном контакте, на механизме предусмотрены специальные окошечки.

Каждый контакт выключателя имеет свое условное обозначение. На различных моделях они могут отличаться, в одних случаях это цифры, в других латинские буквы.

Более подробно про установку и подключение здесь.

Безопасность превыше всего

Работа с электропроводкой должна выполняться с соблюдением техники безопасности и выдержкой четкой последовательности действий.

В первую очередь правила касаются обесточивания проводки в процессе подгонки и зачистки проводов, монтажа рабочего механизма выключателя, подключения проводников в клемм и других действий.

Основной аспект, на котором стоит заострить внимание при выполнение домашних электротехнических работ – контакт с оголенными проводами. Все действия при этом должны выполнятся после отключения общего рубильника и с применением специальных инструментов. Однако для определения нужного провода наличие электропитания все же понадобится, поэтому в работе необходимо быть максимально осторожными и выполнять все действия только специальными инструментами с качественной изоляцией рукояток

Однако для определения нужного провода наличие электропитания все же понадобится, поэтому в работе необходимо быть максимально осторожными и выполнять все действия только специальными инструментами с качественной изоляцией рукояток.

На рисунке видно, что к двойному выключателю подходят 3 проводника, один из них направлен от распределителя, а остальные применены для контакта с люстрой. Электропроводка алюминиевая и представлена трехжильным проводом

Монтаж двойного выключателя осуществляется только в разрыв проводника фазы.

При инспектировании выполненной схемы разрешается включать и выключать осветительные приборы только после полной изоляции оголенных жил и их окончательного закрепления.

Подробнее о прокладке электрических кабелей

Все переключатели света, представленные в продаже, имеют маркировки, сообщающие пользователям о допустимом значении тока, о максимальной мощности системы и пр.

Чтобы нейтрализовать проблемы, связанные с возможным нагревом выключателя, следует покупать те модели механизмов, которые изготовлены не из пластика, а из керамики.

Перед тем как своими руками начать монтаж системы, соединяющей выключатель с источниками света, следует учесть все нюансы и выявить все возможные проблемы, которые может повлечь за собой неправильная установка.

В подавляющем числе случаев для проводки освещения используются кабели, оснащенные трехжильной конструкцией, включающей в себя медные провода.

К примеру, монтаж осветительной системы можно проводить с использованием кабеля ВВГ, представляющего собой конструкцию из трех проводов, отделенных друг от друга поливинилхлоридной изоляцией разных цветов, заключенных в общую изоляционную оболочку нейтрального оттенка.

В качестве альтернативы кабеля ВВГ можно использовать кабель ПУНП, обладающий плоским сечением.

С помощью него можно провести внешний монтаж системы освещения, аккуратно прокладывая кабель прямо по настенному покрытию и закрепляя в стратегических местах специальными скобами.

Прибивать такие кабели к стене запрещается, так как можно повредить один из трех медных проводов, скрывающихся за общей изоляционной оболочкой.

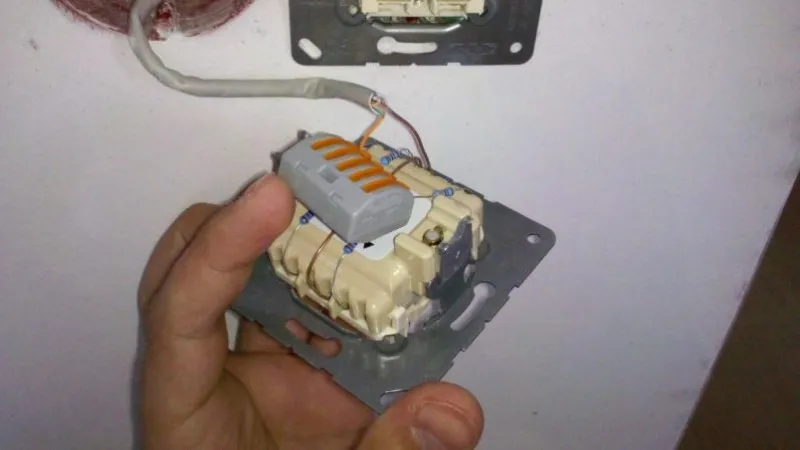

Схема подключения двухклавишного проходного выключателя предполагает правильное подсоединение электрического кабеля.

Внутри этого механизма переключателя скрываются три контакта, два из которых являются независимыми друг от друга, а третий – неподвижным.

Человек, нажимающий на клавиши выключателя, создает давление на специальные латунные пластины, которые замыкают или отмыкают цепь, передавая «команды» осветительным приборам.

Если правильно своими руками соединить все провода, соблюдая их полярность и следя за отсутствием различных физических помех, то можно создать универсальную систему, которая будет включать и выключать свет в тех комбинациях, в которых существует необходимость.

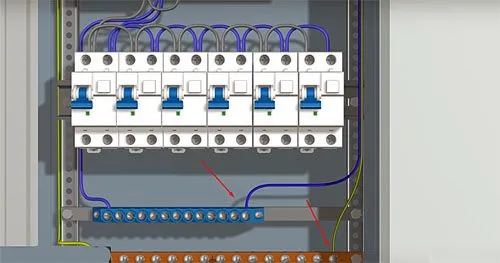

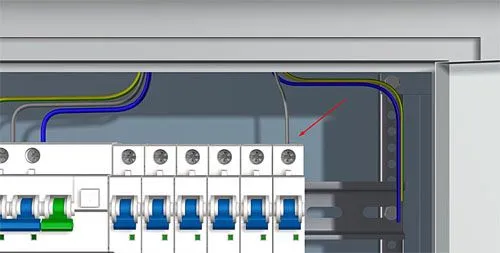

Первый среди них будет идти от распределительного щита, второй – от выключателя, а третий – вести к люстре, имеющей стандартные лампочки.

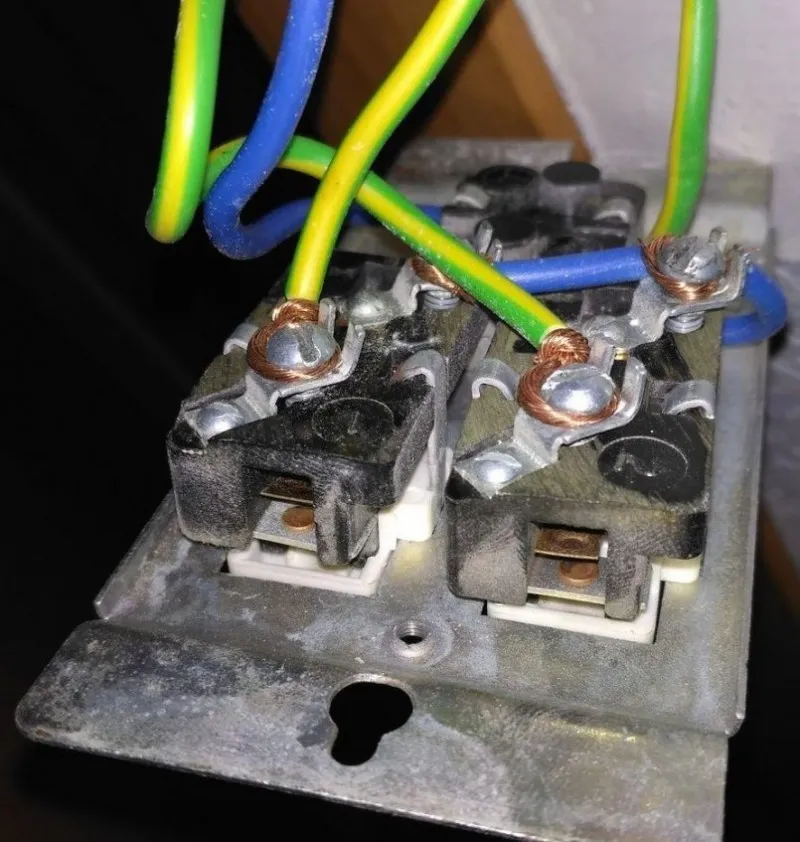

Чтобы локальная электрическая система, созданная в ходе установки переключателя, была надежной и безопасной для эксплуатации, следует позаботиться о некоторых мерах предосторожности. Все скрутки проводов, выполняемые в ходе процедуры, должны иметь длину не менее четырех сантиметров

Все скрутки проводов, выполняемые в ходе процедуры, должны иметь длину не менее четырех сантиметров.

Свивать оголенные жилы проводов между собой следует со средним нажимом, не деформируя их, но и не потворствуя ослаблению создаваемого контакта.

После того как работа системы пройдет контрольную проверку, следует закрепить места соединения жил пайкой. Когда пайка остынет, ее нужно закрыть полихлорвиниловой лентой или специальными скотч-локами.

Источник

Как сделать светодиодную подсветку в потолке?


Для того, чтобы сделать светодиодную подсветку в потолке, вам понадобятся следующие материалы и инструменты:

  • светодиодные ленты с электронным драйвером;
  • кабель для подключения светодиодных лент;
  • крепежные клипсы для крепления светодиодных лент;
  • выключатель или реле для управления светом;
  • инструменты, такие как ножницы, отвертки, перфоратор, шурупы и др.
  1. Подготовьте потолок. Убедитесь, что потолок чистый, сухой и без повреждений.

  2. Определите места для крепления светодиодных лент. Выберите места, где ленты будут находиться на оптимальной высоте и не будут затронуты мебелью или другими предметами.

  3. Подго

Для того, чтобы сделать светодиодную подсветку в потолке, вам понадобятся следующие материалы и инструменты:

  • светодиодные ленты с электронным драйвером;
  • кабель для подключения светодиодных лент;
  • крепежные клипсы для крепления светодиодных лент;
  • выключатель или реле для управления светом;
  • инструменты, такие как ножницы, отвертки, перфоратор, шурупы и др.
  1. Подготовьте потолок. Убедитесь, что потолок чистый, сухой и без повреждений.

  2. Определите места для крепления светодиодных лент. Выберите места, где ленты будут находиться на оптимальной высоте и не будут затронуты мебелью или другими предметами.

  3. Подготовьте светодиодные ленты. Разрежьте ленты на необходимые длины, подключите кабель для пит

Чтобы сделать светодиодную подсветку в потолке, необходимо следующее:

  1. Определитесь с типом потолка. Если это жесткий потолок, то подсветка может быть поверхностной, если же это гипсокартонный потолок, то возможно потребуется произвести прорези для установки ленты.

  2. Определитесь с количеством и типом светодиодов. Обычно используют ленты с малым количеством диодов, однако для более яркой подсветки можно выбрать ленты с большим количеством диодов.

  3. Подготовьте необходимые инструменты и материалы. Вам понадобятся светодиодная лента, адаптер для питания, клей или крепежные елементы для крепления ленты.

  4. Установите адаптер для питания и подключите его к электросети.

  5. Приклейте ленту к потолку с помощью кл

Для начала, нужно определиться с тем, где именно вы хотите установить светодиодную подсветку. Если это будет в гипсокартонном потолке, то нужно прорезать отверстия под светодиодные ленты, отверстия должны быть такими размерами, чтобы протянуть туда кабели и установить нужные комплектующие.

Далее, нужно подготовить электрооборудование: провести провода от источника электричества до потолка, подключить трансформатор для светодиодных лент и закрепить его на стене.

Затем нужно установить саму светодиодную ленту, прикрепив ее к потолку с помощью клея или специальных креплений. Важно учитывать, что светодиодные ленты должны быть ровно установлены и не должны иметь наклонов.

После этого можно подключить светоди

Для того, чтобы сделать светодиодную подсветку в потолке, вам понадобятся следующие материалы и инструменты:

  • светодиодные ленты с электронным драйвером;
  • кабель для подключения светодиодных лент;
  • крепежные клипсы для крепления светодиодных лент;
  • выключатель или реле для управления светом;
  • инструменты, такие как ножницы, отвертки, перфоратор, шурупы и др.
  1. Подготовьте потолок. Убедитесь, что потолок чистый, сухой и без повреждений.

  2. Определите места для крепления светодиодных лент. Выберите места, где ленты будут находиться на оптимальной высоте и не будут затронуты мебелью или другими предметами.

  3. Подго

Для того, чтобы сделать светодиодную подсветку в потолке, вам понадобятся следующие материалы и инструменты:

  • светодиодные ленты с электронным драйвером;
  • кабель для подключения светодиодных лент;
  • крепежные клипсы для крепления светодиодных лент;
  • выключатель или реле для управления светом;
  • инструменты, такие как ножницы, отвертки, перфоратор, шурупы и др.
  1. Подготовьте потолок. Убедитесь, что потолок чистый, сухой и без повреждений.

  2. Определите места для крепления светодиодных лент. Выберите места, где ленты будут находиться на оптимальной высоте и не будут затронуты мебелью или другими предметами.

  3. Подготовьте светодиодные ленты. Разрежьте ленты на необходимые длины, подключите кабель для пит

Чтобы сделать светодиодную подсветку в потолке, необходимо следующее:

  1. Определитесь с типом потолка. Если это жесткий потолок, то подсветка может быть поверхностной, если же это гипсокартонный потолок, то возможно потребуется произвести прорези для установки ленты.

  2. Определитесь с количеством и типом светодиодов. Обычно используют ленты с малым количеством диодов, однако для более яркой подсветки можно выбрать ленты с большим количеством диодов.

  3. Подготовьте необходимые инструменты и материалы. Вам понадобятся светодиодная лента, адаптер для питания, клей или крепежные елементы для крепления ленты.

  4. Установите адаптер для питания и подключите его к электросети.

  5. Приклейте ленту к потолку с помощью кл

Для начала, нужно определиться с тем, где именно вы хотите установить светодиодную подсветку. Если это будет в гипсокартонном потолке, то нужно прорезать отверстия под светодиодные ленты, отверстия должны быть такими размерами, чтобы протянуть туда кабели и установить нужные комплектующие.

Далее, нужно подготовить электрооборудование: провести провода от источника электричества до потолка, подключить трансформатор для светодиодных лент и закрепить его на стене.

Затем нужно установить саму светодиодную ленту, прикрепив ее к потолку с помощью клея или специальных креплений. Важно учитывать, что светодиодные ленты должны быть ровно установлены и не должны иметь наклонов


Добавить комментарий

Вам также могут быть интересны
