Хотите легко и точно спроектировать электропроводку в доме? Узнайте, как использовать программу для рисования электрических схем квартиры и создания планировки. Наше подробное руководство поможет вам нарисовать схему плана разводки и прокладки электрики в вашем доме без лишних сложностей.
Для создания качественной инженерной сети нужен точный расчет и схема размещения функциональных компонентов. Специализированная программа для проектирования электропроводки в доме упрощает вычисления и подготовку проектной документации. Чтобы выбрать оптимальный вариант, надо изучить особенности тематического ПО и технологию применения.
Для чего нужна схема электропроводки в квартире
Проект создают на основании утвержденного технического задания. В схеме указывают:
- размещение кабельных линий;
- места установки выключателей и розеток;
- точки подключения светильников, других потребителей.
При подготовке чертежей учитывают планировку помещений. В расчетной части определяют параметры кабеля, который соответствует потребляемой мощности.
Подробная схема упрощает монтаж электропроводки. Этот документ пригодится для составления перечня необходимых покупок. Точные вычисления помогут выполнить требования действующих нормативов безопасности.
Достоинства и недостатки
Наши специалисты составили для вас список положительных и отрицательных аспектов программного обеспечения. Надеемся, это поможет посетителям портала быстрее принять решение о том, пригодится ли им данное приложение.
Достоинства:
- Инструмент можно бесплатно скачать через официальный сайт.
- Широкий набор функций для построения и испытания электрических схем.
- Совместимость со всеми версиями Windows.
- Удобный пользовательский интерфейс.
- Предоставление подробных сведений для проведения проводки в жилых помещениях.
- Удобное расположение инструментов.
Недостатки:
- Пользовательский интерфейс простоват, поэтому может показаться несколько устаревшим.
Преимущества программирования различных схем электропроводки
Применение специализированного ПО позволяет исключить затруднительный процесс рисования. Действия выполняют в интуитивно-понятном интерфейсе графического редактора. При необходимости пользуются справочным разделом с подробным описанием типовых операций.
Нарисованную схему можно корректировать. Каждый проводок при увеличении изображения виден отчетливо. Допускается применение цветовой маркировки линий, дополнение плана примечаниями.
Ошибка в самостоятельном расчете может стать причиной короткого замыкания или другой аварийной ситуации. Неправильное вычисление длины кабеля сопровождается дополнительными затратами времени, денежных средств. Автоматизированный процесс исключает подобные проблемы. Даже при работе со сложными формулами результаты отображаются на экране компьютера непосредственно после ввода исходных значений.
Платные приложения
В отличие от ПО, распространяемого по бесплатным лицензиям, коммерческие программы, как правило, обладают значительно большим функционалом, и поддерживаются разработчиками. В качестве примера мы приведем несколько таких приложений.
sPlan
Простая программа-редактор для черчения электросхем. Приложение комплектуется несколькими библиотеками компонентов, которые пользователь может расширять по мере необходимости. Допускается одновременная работа с несколькими проектами, путем их открытия в отдельных вкладках.
Чертежи, сделанные программой, хранятся в виде файлов векторной графики собственного формата с расширением «spl». Допускается конвертация в типовые растровые форматы изображения. Имеется возможность печати больших схем на обычном принтере А4-го формата.
Официально приложение не выпускается в русской локализации, но существуют программы, позволяющие русифицировать меню и контекстные подсказки.
Помимо платной версии предусмотрены две бесплатных реализации Demo и Viewer. В первой нет возможности сохранить и распечатать нарисованную схему. Во второй предусмотрена только функция просмотра и печати файлов формата «spl».
Eplan Electric
Многомодульная масштабируемая САПР для разработки электротехнических проектов различной сложности и автоматизации процесса подготовки конструкторской документации. Данный программный комплекс сейчас позиционируется в качестве корпоративного решения, поэтому для рядовых пользователей он будет не интересен, особенно если принять в учет стоимость ПО.
https://www.eplan-russia.ru/ru/reshenija/ehlektrotekhnicheskoe-proektirovanie/eplan-electric-p8/
Target 3001
Мощный САПР комплекс, позволяющий разрабатывать электросхемы, трассировать печатные платы, моделировать работу электронных устройств. Онлайн библиотека компонентов насчитывает более 36 тыс. различных элементов. Данная CAD широко применяется в Европе для трассировки печатных плат.
По умолчанию устанавливается английский язык, имеется возможность установить меню на немецком или французском, официально русской локализации нет. Соответственно, вся документация представлена только на английском, французском или немецком языке.
Стоимость самой простой базовой версии около 70 евро. За эти деньги будет доступна трассировка двух слоев на 400 выводов. Стоимость нелимитированной версии в районе 3,6 тыс. евро.
https://ibfriedrich.com/en/index.html
Micro-Cap
Приложение для моделирования цифровых, аналоговых и смешанных схем, а также анализа их работы. Пользователь может создать в редакторе электрическую цепь и задать параметры для анализа. После это по одному клику мышки система автоматически чего произведет необходимые расчеты и выдаст результаты для изучения.
Программа позволяет установить зависимость параметров (номиналов) элементов от температурного режима, освещенности, частотных характеристик и т.д. Если в схеме присутствуют анимированные элементы, например, светодиодные индикаторы, то их состояние будут корректно отображаться, в зависимости от поступающих сигналов. Имеется возможность при моделировании «подключать» к схеме виртуальные измерительные приборы, а также отслеживать состояние различных узлов устройства.
Стоимость полнофункциональной версии около $4,5 тыс. Официальной русской локализации приложения не существует.
https://www.spectrum-soft.com/index.shtm
TurboCAD
Данная САПР платформа включает в себя множество инструментов, для проектирования различных электрических устройств. Набор специальных функций позволяет решать инженерно-конструкторские задачи любого уровня сложности.
Отличительные особенности – тонкая настройка интерфейса под пользователя. Множество справочной литературы, в том числе и на русском языке. Несмотря на отсутствие официальной поддержки русского языка, для платформы имеются русификаторы.
Для рядовых пользователей приобретение платной версии программы с целью разработки электросхем для любительских устройств, будет нерентабельно.
https://www.turbocad.com/
Возможности программ
С применением специализированного ПО решают следующие задачи:
- вычисляют параметры системы электроснабжения с потерями напряжения на длинных участках трассы;
- уточняют сечение подходящих проводников и другие параметры кабельной продукции;
- составляют перечень расходных материалов и других функциональных компонентов.
Схему разводки создают с учетом потребностей будущих пользователей. Светильники, розетки, выключатели устанавливают в удобных местах.
Как установить
Справиться с инсталляцией софта сможет даже новичок. Ниже для вас предоставлена подробная инструкция, которая поможет сделать все именно так, как нужно. Не будем терять времени, переходим к делу:
- Загружаем архив, получить который можно, кликнув по ссылке, расположенной внизу странички. Распаковываем архив с помощью любого архиватора. Запускаем файл инсталляции, кликнув по нему двойным левым щелчком мышки.
- На следующем этапе просто кликаем по «ОК».
- В следующем открывшемся окошке ставим галочку напротив пункта «Создать ярлык на рабочем столе», после этого кликаем по «Setup».
- Ждем завершения процесса распаковки нужных файлов на наше устройство. Это, как правило, занимает мало времени.
- На завершающем этапе кликаем по кнопке, обведенной на скриншоте ниже красным цветом.
В вашем полном распоряжении готовая рабочая версия программы. Больше ничего скачивать не нужно. Можно смело запускать инструмент и проектировать нужные электрические схемы.
Пример работы в бесплатной программе «Электрик»
Для детального изучения возможностей программное обеспечение скачивают и устанавливают на ПК. Общий размер установочных файлов — 12 Мб. Разработчик предлагает этот продукт бесплатно с просьбой сделать добровольное перечисление.
С помощью этой программы выполняют расчет:
- потребляемой мощности (площади поперечного сечения проводника) в одно- или трехфазной сети по току;
- потерь напряжения в отдельных точках цепи;
- нагрева токопроводящих частей;
- заземления;
- защитных устройств.
Рассмотрим набор сильных и слабых сторон Электрик 8.6. Как и у любого другого приложения, тут есть и те и другие.
Достоинства:
- В первую очередь на глаза бросается очень удобный и понятный пользовательский интерфейс. Например, чтобы сделать что-то, необязательно покидать главное окно, все можно найти в главном. Все дополнительные функции можно найти на панели инструментов, вынесенной в нижнюю часть программы.
Недостатки:
- Понятно, что ничего идеального нет и наш Электрик не может решить всех возложенных на него задач. Данный факт, как раз и является главным недостатком.
- Довольно сложный функционал приложения требует изучения и для того чтобы начать нормально работать с программой, вам придется просмотреть какой-нибудь обучающий курс.
Несмотря на имеющиеся тут недостатки, программа является одной из лучших в своем роде. Мало того, заменить ее практически нечем.
Как итог – когда нужны программы для создания схем
Надо помнить, что подобные программы это системы автоматического проектирования (САПр) – они предназначены именно для автоматизации рутинных процессов, которые выполняются изо дня в день. Это значит, что нет смысла в использовании подобных приложений для разовой работы, ведь даже при использовании самого дружественного к пользователю интерфейса нюансы в работе программы будут всегда, а электричество ошибок не прощает. Особенно это касается специализированных приложений, ведь зачастую только чтобы задать для обработки нужные параметры и понять выданные результаты, нужны профильные знания.
Tags: , lan, автомат, бра, вид, выбор, дом, , как, компьютер, , монтаж, настройка, опн, правило, принцип, провод, проект, пуск, , работа, размер, расчет, ремонт, свет, система, стабилизатор, схема, ток, , щит, электричество, электрощит
Бесплатные ПО
Существует не так много русскоязычных, удобных в использовании и к тому же бесплатных ПО для составления однолинейных электросхем на компьютере. Итак, мы создали небольшой рейтинг, чтобы Вам стало известно, какие программы лучше для рисования схем электроснабжения домов и квартир:
- Microsoft Visio
. Как ни странно, но наиболее популярной и что не менее важно – бесплатной программой для черчения однолинейных электрических схем на компьютере является векторный графический редактор Visio. С его помощью даже начинающий электрик сможет быстро нарисовать принципиальную электросхему дома либо квартиры. Что касается функциональных возможностей, они не настолько расширенные, нежели у ПО, которые мы предоставим ниже. Подведя итог можно сказать, что Microsoft Visio это легкая в использовании и при этом на русском языке бесплатная программа для моделирования электрических цепей, которая подойдет домашним электрикам.
- Компас-Электрик
. Более профессиональный программный пакет для проектирования схем электроснабжения помещений. В Компасе существует собственная база данных, в которой хранятся наименования и номиналы всех наиболее популярных типов автоматики, релейной защиты, низковольтных установок и других элементов цепи. Помимо этого в базе данных заложены графические обозначения всех этих элементов, что позволит сделать понятную схему электроснабжения либо даже отдельного распределительного щита. ПО полностью на русском языке и к тому же можно скачать его бесплатно.

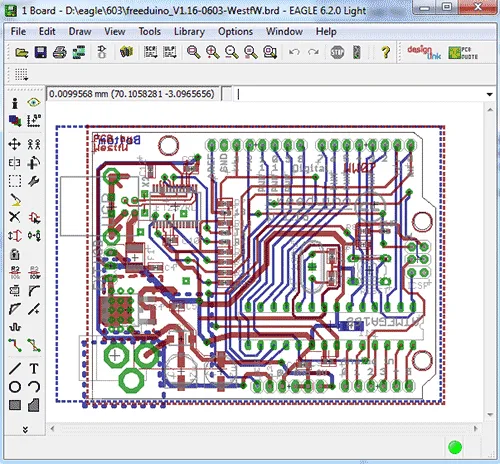

- Eagle
(Easily Applicable Graphical Layout Editor). Этот программный пакет позволит не только рисовать однолинейные схемы электроснабжения, но и самостоятельно разработать чертеж печатной платы. Что касается последнего, то черчение можно осуществлять как вручную, так и без собственного участия (в автоматическом режиме). На сегодняшний день существует как платная, так и бесплатная версия программы Eagle. Для домашнего использования достаточно будет скачать версию с обозначением «Freeware» (присутствуют некоторые ограничения по отношению к максимальному размеру полезной площади печатной платы). Недостаток данного программного пакета в том, что он официально не русифицирован, хотя если немного постараться, в интернете можно найти русификатор, что позволит без препятствий чертить электрические схемы квартир и домов.
- Dip Trace
. Еще одна популярная программа для черчения электросхем и создания трасс для печатных плат. Программа простая и удобная в использовании, к тому же полностью на русском языке. Интерфейс позволяет спроектировать печатную плату в объемном виде, используя базу данных с уже готовыми элементами электрической цепи. Оценить полный функционал ПО Вы сможете только за деньги, но существует и урезанная бесплатная версия, которой будет вполне достаточно начинающему электрику.
- «1-2-3 схема
». Полностью бесплатная программа для черчения электрических схем на компьютере. С официального сайта Вы можете скачать ее на русском языке и полной версией. Помимо моделирования проектов электроснабжения квартир, домов и других видов помещений, в данном программном пакете можно запросто составить схему сборки распределительного щита, в которой сразу же будут предоставлены наиболее подходящие номиналы автоматов, релейной защиты и т.д. Приятным дополнением в данном ПО является база данных с наклейками, которые можно распечатать и расклеить в собственном распределительном щитке для графического обозначения всех элементов цепи по госту.

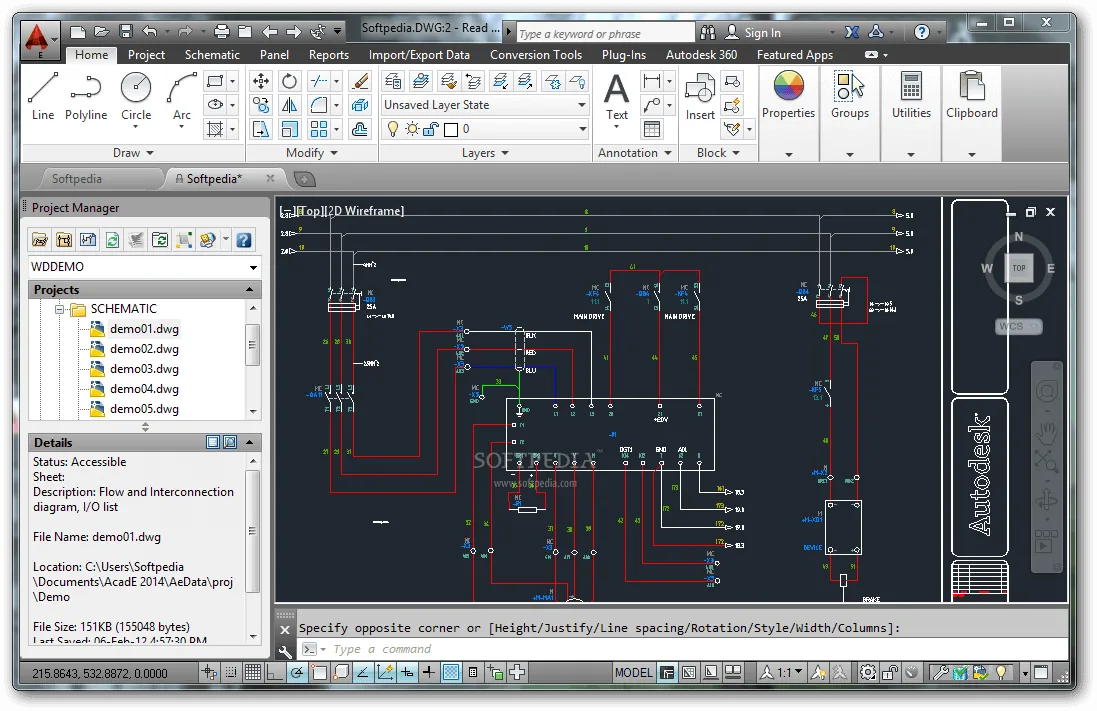

- AutoCAD Electrician
. Одной из бесплатных версий популярного редактора Автокад является AutoCAD Electrician. Вкратце об этом ПО можно сказать следующее: функционал подойдет как для начинающих, так и для профессиональных электриков, работающих в области энергетики. В интерфейсе все просто, разобраться можно быстро. Все функции на русском языке, поэтому можно без проблем использовать Автокад для черчения электрических схем разводки электропроводки по дому либо квартире.
- Эльф
. Интересное название простенькой программы для моделирования схем электроснабжения в строительном черчении. Сам программный пакет не менее интересный и многофункциональный. С помощью программки «Эльф проектирование» можно выполнить построение чертежей электроснабжения любой сложности. Помимо этого ПО помогает выбрать автоматические выключатели подходящего номинала, рассчитать сечение кабеля по мощности и току и т.д. «Эльф проектирование» полностью бесплатный программный пакет на русском языке.
Некоторые из перечисленных программ вы можете увидеть на видео обзорах:
AutoCAD Electrical КОМПАС-Электрик Visio
Помимо предоставленных 7 программ для черчения электросхем существует еще более десятка редакторов, в которых можно бесплатно составить принципиальный план электроснабжения дома либо квартиры, однако в остальных программках более сложный интерфейс либо проблемы с русскоязычной версией. Рекомендуем отдавать предпочтение представителям данного рейтинга, чтобы в дальнейшем не тратить время на поиск русификаторов, руководств по использованию и тому подобное!
Выбор проводов и способа прокладки

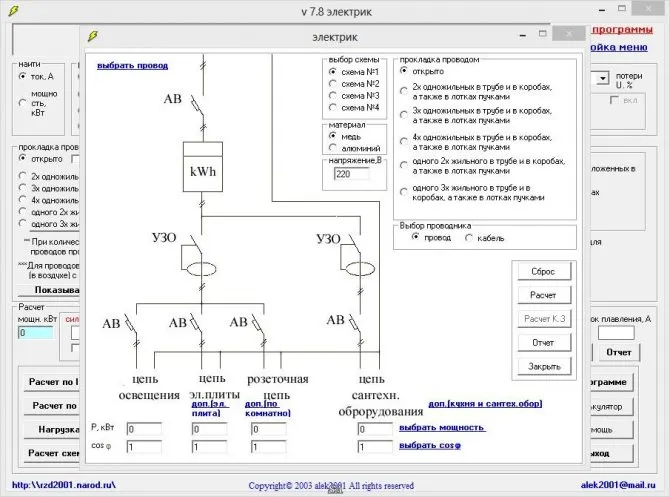

Необходимо внести в программу все имеющиеся данные, и она сама нарисует схему электропроводки. В этом же окне указываем, какой вид проводки будем проводить: открытую электропроводку или прокладку в трубе и коробах, а также в лотках пучками.
Предложены варианты использования 3х и 4х жильных проводов в трубе и коробах, а также в лотках пучками. И одного 2х и 3х жильного в той же последовательности.
Сразу при расчете данной схемы в этом же окне выбираем материал кабеля – медь или алюминий. Алюминий использовался ранее в старых квартирах, но в правилах ПУЭ наложили ограничения на его применение. Сегодня самый надежный и актуальный выбор материала для электропроводки в доме и квартире — медь.
Тут же в окне указываем, какой вид схемы электропроводки нужен: здесь предложено 4 варианта схемы, и естественно указываем стандартное напряжение. Ну, а если схема нужна для предприятия, то и напряжение, и его мощность пишем такую, которая требуется по строительному проекту, и обязательно указываем площадь всего производственного помещения.
Где можно сделать дизайн проект квартиры?
Существует несколько вариантов, где можно сделать дизайн проект квартиры:
-
Обратиться к профессиональному дизайнеру интерьера. Такой специалист поможет создать уникальный и функциональный дизайн, учитывая все ваши пожелания и требования.
-
Воспользоваться онлайн-сервисами для дизайна интерьера. Существуют различные сервисы, которые позволяют создать 3D-модели квартир и помещений, выбрать цветовые решения, мебель и декор, а также получить консультации от профессиональных дизайнеров.
-
Самостоятельно разработать дизайн-проект квартиры, используя специализированные программы для дизайна интерьера, такие как SketchUp, ArchiCAD, AutoCAD, Sweet Home 3D, RoomSketcher и другие.
В любом случае, важно учесть особенности планировки квартиры, ее освещение и функциональные требования, чтобы создать уютное и комфортное пространство.
