Хотите узнать, как определить сечение кабеля по диаметру жилы и правильно рассчитать провод? В нашей статье «Как определить сечение кабеля по диаметру жилы. Расчет сечения провода по диаметру» вы найдете подробную информацию и фото для успешного выполнения задачи. Не упустите возможность разобраться в этой важной теме!
Капитальный ремонт это неизбежное мероприятие, которое предстоит сделать в любом жилом или хозяйственном помещении. Кроме внешних отделочных работ он предусматривает замену всех коммуникаций, в том числе и электропроводки, которую надо выбрать и купить. К сожалению, указанная на бирке или самом кабеле информация зачастую не соответствует действительности, хоть и на законных основаниях (в ГОСТах прописана допустимая погрешность) поэтому, чтобы обезопасить себя от покупки некачественного кабеля, надо знать как определить сечение провода.
Проблемы качества выпускаемых проводов
Многие производители кабельно-проводниковой продукции, стараясь выручить побольше, искусственно занижают толщину изоляции и завышают диаметр кабеля. Указывая большее, чем в реальности, сечение провода, производитель экономит очень большую сумму. К примеру, на производство тысячи метров медного провода сечением 2,5 мм2 требуется меди 22,3 кг, а при изготовлении провода в 2,1 мм2 требуется всего 18,8 кг. Вот и получается экономия в 3,5 кг меди.
Ещё один способ удешевления продукции – изготовление токопроводящей жилы из некачественного сырья. При добавлении дешёвых примесей снижается токопроводность, следовательно, расчёты длины кабеля должен быть изменены.
Советы по выбору сечения провода
Сечение проводника – это не все, на что нужно обращать внимание. Немаловажное значение имеет материал, из которого он изготовлен. Жила из меди или алюминия имеет определенный цвет и если он вызывает сомнение, то вероятно в целях экономии здесь производителем используется сплав металла. Это может привести к опасным последствиям, так как проводимость тока будет меньше, чем у заявленных металлов.
Сечение провода определяется только по диаметру токоведущей жилы. Некоторые покупатели ошибочно пытаются вычислить сечение по общему диаметру (жила+изоляция), отнимая от результата предполагаемую толщину изоляции. Так делать ни в коем случае нельзя, так как погрешность измерения будет чрезмерно высокой. Кроме того, в целях экономии металла производителем может быть сделана толще сама изоляция, и на вид изделие кажется вполне нормальным.
Зачем нужно проводить расчет нагрузки кабеля?
Этот вопрос часто возникает при прокладке проводки в квартире или своём доме. Сначала считаются все планируемые нагрузки, а потом определяется необходимое сечение провода. Потом приобретается нужный материал в магазине и производится монтаж электропроводки в доме.
В результате эксплуатации новой проводки сначала «выбивает» автомат на электрощитке, а потом обнаруживается повреждение провода. Причём он часто оказывается полностью расплавленным, в результате чего и произошло короткое замыкание. Получается, что сделаны неправильные расчёты, и как узнать минимально допустимое значение сечение провода в таком случае?
Чтобы избежать серьёзных перегрузок, необходимо подсчитать, сколько электрических приборов в квартире будет задействовано одновременно. Среди самых мощных бытовых приборов, которые обычно используются дома при приготовлении пищи и создания нашего комфорта, можно выделить:
- электроплиту;
- кондиционер;
- микроволновку;
- электрочайник;
- утюг;
- стиральную и посудомоечную машины;
- кофемолку;
- пылесос.
Потребляемая мощность этой бытовой техники колеблется от 1 до 2 киловатт (за исключением электроплиты).
Важно! Если сечение провода указано неверно (занижено), то при его использовании закономерно возникновение больших перегрузок, которые ведут к возгоранию проводки.
Таблица соответствия диаметров проводов и их площадь сечения
Проводить расчеты в магазине или на рынке не всегда хочется или есть возможность. Чтобы не тратить время на расчеты или не ошибиться, можно воспользоваться таблицей соответствия диаметров и сечений проводов, в которой есть наиболее распространенные (нормативные) размеры. Ее можно переписать, распечатать и захватить с собой.
| Диаметр проводника | Сечение проводника |
| 0,8 мм | 0,5 мм2 |
| 0,98 мм | 0,75 мм2 |
| 1,13 мм | 1 мм2 |
| 1,38 мм | 1,5 мм2 |
| 1,6 мм | 2,0 мм2 |
| 1,78 мм | 2,5 мм2 |
| 2,26 мм | 4,0 мм2 |
| 2,76 мм | 6,0 мм2 |
| 3,57 мм | 10,0 мм2 |
| 4,51 мм | 16,0 мм2 |
| 5,64 мм | 25,0 мм2 |
Как работать с этой таблицей? Как правило, на кабелях есть маркировка или бирка, на которой указаны его параметры. Там указывается маркировка кабеля, количество жил и их сечение. Например, ВВНГ 2х4. Нас интересуют параметры жилы а это цифры, которые стоят после знака «х». В данном случае заявлено, что есть два проводника, имеющих поперечное сечение 4 мм2. Вот и будем проверять, соответствует ли эта информация действительности.
Как работать с таблицей
Чтобы проверить, проводите измерение диаметра любым из описанных методов, после сверяетесь с таблицей. В ней указано, что при таком сечении в четыре квадратных миллиметра, размер провода должен быть 2,26 мм. Если измерения у вас такие же или очень близкие (погрешность измерений существует, так как приборы неидеальные), все нормально, можно данный кабель покупать.
Но намного чаще фактический диаметр проводников значительно меньше заявленного. Тогда у вас два пути: искать провод другого производителя или взять большего сечения. За него, конечно, придется переплатить, но первый вариант потребует достаточно большого промежутка времени, да и не факт, что вам удастся найти соответствующий ГОСТу кабель.
Второй вариант потребует больше денег, так как цена существенно зависит от заявленного сечения. Хотя, не факт — хороший кабель, сделанный по всем нормам, может стоит еще дороже. Это и понятно — расходы меди, а, часто, и на изоляцию, при соблюдении технологии и стандартов — значительно больше. Потому производители и хитрят, уменьшая диаметр проводов — чтобы снизить цену. Но такая экономия может обернуться бедой. Так что обязательно проводите измерения перед покупкой. Даже и проверенных поставщиков.
И еще: осмотрите и пощупайте изоляцию. Она должна быть толстой, сплошной, иметь одинаковую толщину. Если кроме изменения диаметра еще и с изоляцией проблемы — ищите кабель другого производителя. Вообще, желательно найти продукцию, отвечающую требованиям ГОСТа, а не сделанную по ТУ. В этом случае есть надежда на то, что кабель или провод буде служить долго и без проблем. Сегодня это сделать непросто, но если вы разводите проводку в доме или подключаете электричество от столба, качество очень важно. Потому, стоит, наверное, поискать.
Как вычислить?
Опытные электрики могут «на глаз» с большой точностью определить сечение провода. Обыкновенному человеку сделать это намного сложнее. Поэтому рассчитать сечение кабеля по диаметру лучше всего прямо в магазине. По крайней мере, это выйдет куда дешевле, чем устранять последствия короткого замыкания из-за перегрузки в электросети.
Специалисты настоятельно рекомендуют научиться узнавать сечение провода самостоятельно.
Попробуем это сделать на конкретных примерах с применением арифметических формул школьной математики.

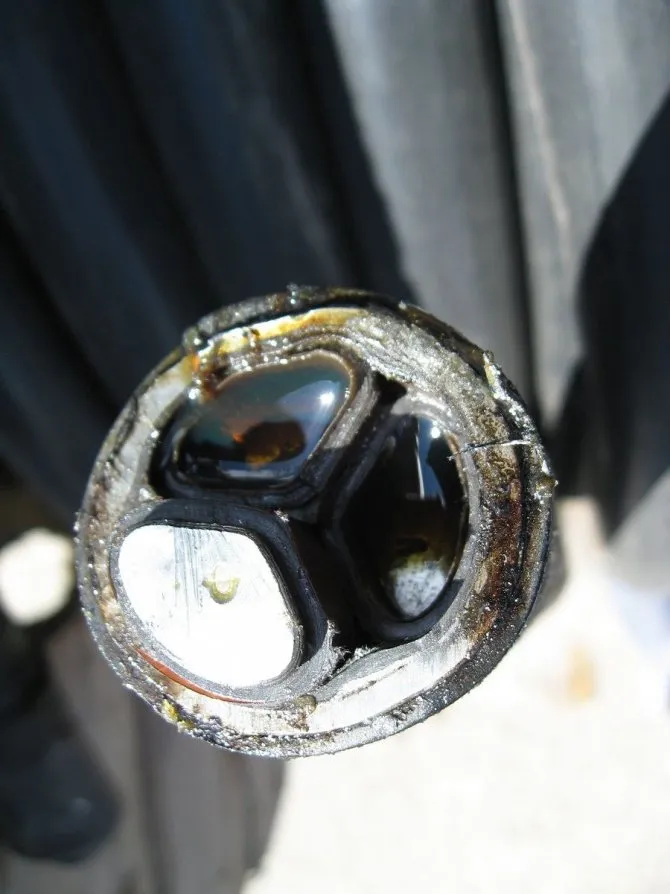

Всем примерно понятно, что такое сечение провода. Если перекусить его поперёк кусачками, то можно увидеть круглое поперечное сечение медной или алюминиевой жилы. Измеряется оно по стандартной математической формуле: как площадь круга. Где r – радиус окружности, возведенный в квадрат и умноженный на константу «пи» (π=3,14).
Чем больше диаметр кабеля/провода, тем больший ток может пройти за определённое количество времени. И, соответственно, чем больше потребляемая электроприборами энергия, тем большее сечение провода должно быть.
Из упрощённой формулы Sкр=0,785d2 видно, для расчета площади поперечного сечения нужно знать точный диаметр провода. Для этого необходимо очистить жилу от изоляции.
Чем отличается сечение от диаметра
Поперечное сечение в форме круга обязательно должно иметь диаметр. Само по себе сечение — это разрез кабеля или любого другого предмета под прямым углом к продольной оси. Диаметр же представляет собой хорду, то есть отрезок, который соединяет две точки на окружности и проходит точно через ее центр. Диаметр есть не только у окружности или круга, но и у сферы, шара. Общего у этих величин мало, так как одна определяет расстояние, а другая — площадь.
Обратите внимание! Сечение всегда используется на практике для объемных тел, а кабель или провод — объемные предметы, которые чаще всего изготавливают в виде длинного цилиндра (если разделить его на части), который обладает поперечным сечением. Диаметр его также можно определить, но сложилось так, что указывают именно площадь.
Вам это будет интересно Кабель и провод разница
Расчёт для многожильного провода
Многожильный провод (многопроволочный) представляет собой свитые вместе одножильные проволоки. Кто хоть немного дружит с математикой, тот прекрасно понимает, что необходимо посчитать количество этих проволочек в многожильном проводе. После этого измеряется сечение одной тонкой проволочки и умножается на их общее количество. Рассмотрим следующие варианты.
Расчёт с помощью штангенциркуля
Измерение проводится штангенциркулем с обычной шкалой (или микрометром). У опытных мастеров этот инструмент всегда находится под рукой, но не все же профессионально занимаются электрикой.
Для этого на примере кабеля ВВГнг разрежьте ножом толстую оболочку и разведите жилы в разные стороны.

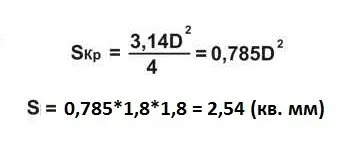

Потом выберете одну жилу и зачистите ножом или ножницами. Далее произведите замер этой жилы. Должен получиться размер 1,8 мм. В качестве доказательства правильности измерения обратитесь к расчетам.
Полученная в результате вычисления цифра 2,54 мм2 – это фактическое сечение жилы.
Измерение с помощью ручки или карандаша
Если у вас не оказалось под рукой штангенциркуля, то можно воспользоваться подручными методами, используя карандаш и линейку. Сначала возьмите измеряемый провод, зачистите его и намотайте на карандаш или ручку так, чтобы витки ложились вплотную друг другу. Чем больше витков, тем лучше. Теперь подсчитаем количество намотанных витков и измерим их общую длину.
К примеру, получилось 10 витков с общей длиной намотки 18 мм. Нетрудно подсчитать диаметр одного витка, для этого общую длину делим на количество витков.
В результате всех производимых расчётов по формуле получите искомый диаметр жилы. В этом случае он составляет 1,8 мм. Так как диаметр одной жилы известен, то нетрудно посчитать сечение всего провода ВВГнг по известной уже формуле.
Можно заметить, что результаты получились равными.
Использование таблиц
Как можно узнать и измерить сечение кабеля, если под рукой не оказалось ни штангенциркуля, ни линейки, ни микрометра. Вместо того чтобы ломать себе голову над сложными математическими формулами, достаточно вспомнить, что есть уже готовые таблицы значений для измерения сечения кабеля. Существуют, конечно, очень сложные таблицы с множеством параметров, но, в принципе, для начала достаточно воспользоваться самой простой из двух колонок. В первой колонке вписывается диаметр проводника, а во второй колонке приводятся готовые значения сечения провода.
Существует и другой «приблизительный» метод, который не требует измерения толщины отдельных проводков. Можно просто измерить сечение (диаметр) всего толстого свитка. Таким методом обычно пользуются опытные электрики. Они могут узнать сечение кабеля как «на глаз», так и с помощью инструментов.
Каким образом можно определить сечение кабеля
Итак, вы купили провод, давайте узнаем, как можно произвести замер его сечения. Для этой цели вам понадобится:
- штангенциркуль;
- калькулятор;
- сам кабель;
- канцелярский нож или стриппер для снятия изоляции.
Определяется сечение по диаметру провода. Давайте рассмотрим, как это сделать поэтапно.
- Возьмите провод и снимите с него изоляцию при помощи стриппера или канцелярского ножа.
- Используя штангенциркуль, измерьте диаметр провода.
- Теперь, вам придется вспомнить уроки геометрии в школе. Для того чтобы определить площадь круга существует определенная формула:
Sкр= π r2,
где число π = 3,14, а r – радиус провода.
Но вот тут у нас возникает проблема: при помощи штангенциркуля измерить радиус невозможно – только диаметр. Поэтому формулу нужно немного изменить под диаметр. Как нам известно, радиус – это половина диаметра. Чтобы наши данные подходили, формулу нужно переделать так:
Sкр= ( π d2)/4,
где d – диаметр жилы.
В таком случае формулу можно сократить, разделив число π на четыре. В итоге выходим на стандартную формулу для вычисления сечения жилы по диаметру:
Sкр=0,785d2
Осталось только подставить числа к формуле и получить площадь круга, которая и будет его сечением. К примеру, диаметр вашего медного провода составляет 1,68 мм. Это число в квадрате составляет 2,8224. Умножаем 2,8224 на 0,785. Если округлить, то в итоге искомое сечение получилось 2,2 мм2.
Вот и все, как видите, много времени и усилий эта процедура не займет, однако она является очень важной частью работ по монтажу электричества. Ведь даже отклонение в несколько десятых миллиметра может сыграть злую шутку. Но как быть, если вы не электрик и штангенциркуля у вас под рукой нет? Не спешите бежать в магазин, есть простой метод вычисления диаметра с помощью подручных средств.
Как выбирается сечения кабеля?
Выбор сечения кабеля зависит от нескольких факторов:
-
Ток потребления: Сечение кабеля должно быть достаточным, чтобы обеспечить достаточный ток для потребителей, которые будут подключены к кабелю. Для определения требуемого сечения кабеля необходимо знать мощность потребляемую потребителями и напряжение сети.
-
Расстояние: Сечение кабеля также зависит от расстояния между источником и потребителем. Чем больше расстояние, тем больше должно быть сечение кабеля для снижения потерь тока на проводнике.
-
Допустимая температура: Кабель должен выбираться таким образом, чтобы его температура не превышала допустимого значения. При большом токе потребления, кабель может нагреваться, что может привести к его повреждению.
-
Окружающая среда: В некоторых условиях окружающей среды, например, в условиях высокой влажности, коррозии, агрессивной химической среде, требуется использование кабелей с особыми характеристиками.
-
Безопасность: Выбор сечения кабеля также должен учитывать безопасность людей и имущества. В зависимости от конкретной ситуации могут быть приняты различные меры безопасности, такие как использование защитных устройств.
В целом, выбор сечения кабеля — это сложный процесс, который требует учета множества факторов и зависит от конкретных условий эксплуатации. Для правильного выбора кабеля рекомендуется обратиться к профессиональным специалистам в этой области.
