Объем бетонных колец размером 1, 1.5, 2 м: вес и размеры

Планируете использовать бетонные кольца в своих проектах? У нас есть полезная информация о размерах, весе и объеме бетонных колец диаметром 1, 1.5 и 2 метра. Узнайте все необходимые данные для успешного использования объема бетонного кольца в ваших строительных задачах.

Этот вопрос чаще посещает тех, кто связан со стройкой, ремонтом или обустройством загородных участков, однако случается и такое, что и рядовому обывателю приходится искать на него ответ. В нашей статье мы постараемся помочь вам в этом, расскажем не только о самих формулах и расчетах, но немного поговорим о самих бетонных кольцах.

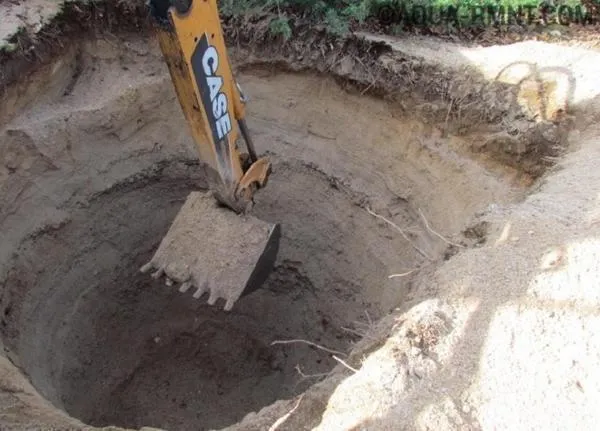

Яму под колодец делают после его окончательного проектирования

Основные характеристики бетонных колец

Для бетонных колец важными характеристиками, которые влияют на удобство использования и сроки их эксплуатации, являются:

1. Материал, из которого изготавливается кольцо. Для производства этих конструкций используют различные марки бетона (желательно те которые выше 500 по нумерации), щебень, полимерпесчаные смеси, полимерные примеси и армирующую сетку из стального прута. Эти материалы отличаются высоким показателем прочности, а также обладают устойчивостью к агрессивным условиям внешней среды и воздействию влаги.
2. Размер кольца. Стандартной высотой для большинства бетонных колец является 90 см. Диаметр варьируется от 70 до 200 см, а толщина стенок – от 8 до 12 см. Также для строительных работ могут использоваться конструкции нестандартных размеров, которые изготавливаются индивидуально.

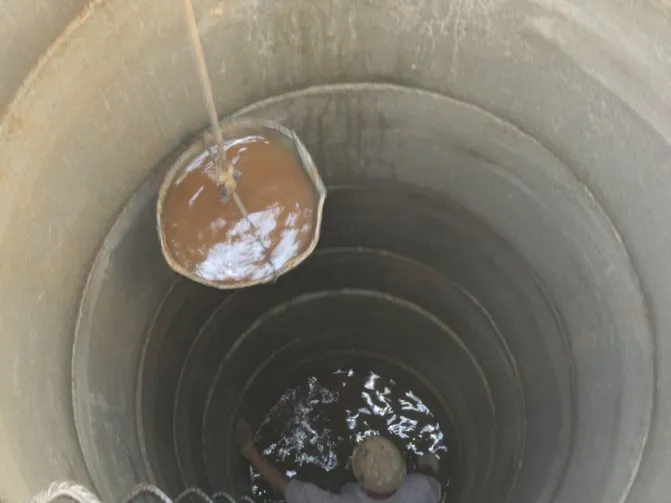

Застойные воды

В колодцах с застойными водами для притока, как правило, необходимо использовать специальные насосы. Такой слой встречается крайне редко и образует некую капсулу, в которой жидкость может стоять веками. Застойные воды за длительное время залегания в грунтах без движения сильно насыщаются минералами и микроэлементами, что делает их мутными, обычно желтоватого оттенка.

Поступление воды зависит от особенностей почвы, давления и глубины залегания водоносного слоя

Преимущества и недостатки

Преимуществами бетонных колец для использования в строительных целях являются следующие свойства конструкции:

• долгий срок службы (более 10 лет);
• доступная цена;
• простая установка за счёт правильной геометрической формы;
• высокая прочность и надёжность эксплуатации.

Однако при наличии ряда достоинств бетонные кольца имеют два существенных недостатка:

• дополнительные расходы на доставку и установку – большой вес конструкции не позволит установить её самостоятельно, поэтому потребуются услуги спецтехники;
• неравномерная нагрузка на большую массу кольца, может привести к образованию сколов и трещин.

Монтаж колодца без посредников

Заказ обустройства системы канализации загородного дома фирме — самый простой вариант. Но при этом стоит понимать, во сколько обойдется такое удовольствие. Канализация на основе одного или нескольких колодцев-отстойников, сделанных из бетонных колец, может быть смонтирована своими руками.

Экономическая выгода от такого мероприятия подкрепляется еще рядом положительных моментов:

• применяя железобетонные элементы, обладающие низким коэффициентом влагопоглощения, можно добиться идеальной герметичности;
• емкости из бетонных составляющих долговечны;
• по своим эксплуатационным характеристикам бетонные кольца превосходят кирпичную кладку и их можно применять, если на участке наблюдается высокий уровень грунтовых вод;
• фильтрационные емкости из железобетонных конструкций не требуют особенного ухода, расходы на содержание минимальны.

Самым значительным недостатком колец является их вес, что требует применения специальной техники для монтажа.

Обустройство ямы

Для приема и очистки сточных вод самой простой септической емкостью будет выгребная яма. По исполнению она может быть герметичной либо негерметичной. Определяется это по количеству стоков и числа жителей, постоянно пользующихся системой водоотведения. Если объем стоков не более чем кубический метр, используют негерметичную конструкцию.

Дном является грунт, исполняющий роль фильтра. Если объем стоков большой, то рекомендуется применять герметичный септик, так как почва не в состоянии будет отфильтровать сбросы. Также важно позаботиться о создании гидрозащиты, если на месте монтажа высокий уровень грунтовых вод.

Типы колец

Классифицируют бетонные кольца согласно типу конструкционного исполнения стандартных размеров и по нормам ГОСТа.

По типу конструкционного исполнения стандартных размеров диаметр колец варьируется в интервале от 7 до 20 дм, а их высота – от 1 до 10 дм.

Согласно стандартизированным нормам бетонные кольца производят следующих типов:

1. Вспомогательные (КО). Они производятся под заказ в случае необходимости кольца нестандартного размера или формы. Обе разновидности вспомогательных колёс, доборные и опорные, используются при установке сложных технологических объектов, дренажных систем, а также для обустройства поворотов инженерных коммуникаций и при сооружении горловины колодца.
2. Сборные. Такие конструкции изготавливаются только в заводских условиях, поэтому они будут успешно и долго использоваться в любых условиях. Они имеют улучшенные технические характеристики, огнеупорность, а также повышенную морозостойкость и защиту от влияния коррозии.
3. Стеновые (КС). Эти кольца не содержат дополнительных крепёжных элементов, поэтому они чаще всего используются в качестве горловин колодцев. Они легко монтируются: кольца поочерёдно укладывают друг на друга и проводят герметизацию швов при помощи бетонного раствора.
4. С днищем (ПН). Такие конструкции оснащены герметичным дном, которое не пропускает воду. Их чаще всего используют для обустройства канализационных и септичных колодцев, а также камер отстойников. Дно способно обеспечить защиту от грунтовых вод остальной конструкции, а также предотвратить попадание из бетонной ёмкости вредных веществ в грунт.
5. С замком. Бетонные кольца с замком являются довольно надёжной конструкцией, которая позволяет обеспечивать герметичность стыков и повышать устойчивость к воздействию факторов окружающей среды.
6. С плитой перекрытия (ПП). Такие кольца лучше всего подойдут для монтажа колодцев с большой глубиной. Плита перекрытия придаст бетонной конструкции большую прочность и надёжность в использовании.

Однокамерный септик из железобетонных колец должен иметь дно и крышку. Такая выгребная яма считается малоэффективной, ее устанавливают чаще всего на даче.

Устанавливается стоковая яма на расстоянии не более 20 м от жилого дома. Чем дальше находится септик, тем больше труб придется прокладывать от канализации в доме до ЖБ септика. При этом минимальное расстояние до жилых построек – 5 м. При установке септика следует учитывать количество людей, которые будут пользоваться канализацией. В среднем человек использует примерно 200 л воды на канализацию за день.

При выборе колец из железобетона важно знать, сколько литров стоков сможет вместить в себя данная конструкция. Считается, что минимальный объем септика из колец – 6 кубов. Чтобы посчитать объем ЖБ-кольца нужно количество жильцов умножить на 200 л, полученную сумму умножить на 3 (промежуток времени, за который стоки перерабатываются в яме). Для получения объема кольца конечную сумму разделить на 1000. Исходя из таблиц в интернете выбрать подходящее по диаметру ЖБ-кольцо. В одном стандартном кольце 90 х 150 см помещается примерно 1,59 л воды или стоков.

При монтаже септика из колец нужно помнить, что поверхность, на которую ставятся кольца, должна быть строго горизонтальная.

Если нет возможности установить нижнее кольцо с дном, можно засыпать плотный слой щебени и залить раствором цемента. Верх септика накрывается кольцом с герметично закрывающимся чугунным канализационным люком.

Размеры конструкций

Подбор необходимого размера бетонного кольца должен производиться в зависимости от типа конструкции, для которого он будет использован.

Например, при подборе кольца для питьевого колодца рекомендуется сначала высчитать объёмы воды, который затрачивается. Чем больше потребление воды, тем шире должен быть диаметр кольца. И только после этого по внутреннему диаметру подбирается необходимый размер конструкции.

Для того чтобы избежать возникновения проблем с монтажом из-за неправильного подбора диаметра следует обратить внимание на маркировку кольца. В ней производитель указывает все необходимые характеристики.

Например, стеновое бетонное кольцо марки КС-10−9 имеет внутренний диаметр 10 дм (100 см) и высоту 90 дм (90 см).

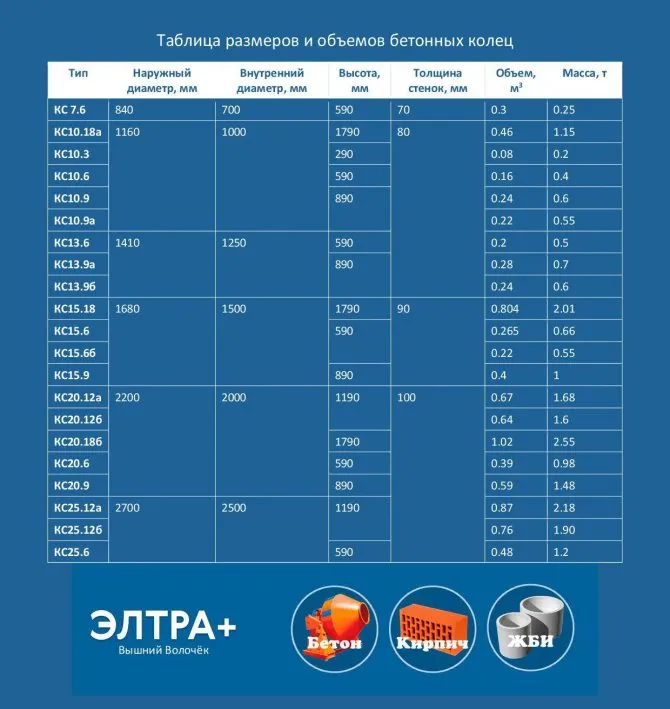

Стеновые кольца

Тип	Наружный диаметр, мм	Внутренний диаметр, мм	Высота, мм	Толщина стенок, мм	Объем, м3	Масса, т
КС 7.6	840	700	590	70	0.3	0.25
КС10.18а	1160	1000	1790	80	0.46	1.15
КС10.3	290	0.08	0.2
КС10.6	590	0.16	0.4
КС10.9	890	0.24	0.6
КС10.9а	0.22	0.55
КС13.6	1410	1250	590	0.2	0.5
КС13.9а	890	0.28	0.7
КС13.9б	0.24	0.6
КС15.18	1680	1500	1790	90	2.01
КС15.6	590	0.66
КС15.6б	0.22	0.55
КС15.9	890	0.4	1
КС20.12а	2200	2000	1190	100	0.67	1.68
КС20.12б	0.64	1.6
КС20.18б	1790	1.02	2.55
КС20.6	590	0.39	0.98
КС20.9	890	0.59	1.48
КС25.12а	2700	2500	1190	0.87	2.18
КС25.12б	0.76	1.90
КС25.6	590	0.48	1.2

Также при монтаже бетонной конструкции важную роль играет её высота. Так как чем она меньше, тем большее стыков необходимо будет подвергнуть герметизации. Однако в обратном случае, если кольцо имеет очень большую высоту, то установить его будет сложнее из-за огромного веса.

Опорные кольца

Тип	Внешний диаметр, мм	Внутренний диаметр, мм	Высота, мм	Объем бетона, куб.м	Вес, т
К-1	840	700	180	0.13
КО1	900	600	100	84
КО4	840	580	40	0.02	40
КО6	840	580	70	0.02	0.05

Плиты днища

Наименование	Диаметр D, мм	Толщина h, мм	Объем бетона, куб.м	Вес, тонн
ПН 7	840	100	0.12	0.09
ПН10	1500	100	0.18	0.45
ПН15	2000	120	0.38	0.95
ПН20	2500	120	0.59	1.48
ПН25	3000	140	0.98	2.45

Требования стандарта

ГОСТ 8020-90 регламентирует производство всех конструкций из тяжелого (то есть не поризованного каким-либо способом) бетона с армированием и без него, применяющихся для строительства круглых колодцев следующего назначения:

• Канализационных (смотровых, прочистных, коллекторных и т.д.)
• Газопроводных (разумеется, там, где газопровод проходит под землей).
• Водопроводных. Сюда попадают колодцы для отвода ХВС на частный дом, предназначенные для установки запорной арматуры на трассе, колодцы для пожарных гидрантов и многие другие.
• Колодцев ливневой канализации.

Любопытно: стандарт не предусматривает использования конструкций для вводов централизованного отопления, строительства водозаборных колодцев, септиков и выгребных ям. Однако на практике столь универсальные изделия, разумеется, используются куда более широко, чем предусматривает нормативный документ.

Давайте пробежимся по наиболее любопытным пунктам стандарта.

1. В маркировке изделия указываются его назначение и основные размеры. Так, КС-25-12 — это стеновое кольцо (предназначенное для рабочей камеры или горловины колодца) диаметром 2,5 метра и высотой 1,19 метра (маркировка округляет реальные значения до ближайшего круглого числа).
2. Армирование, если оно присутствует, должно быть полностью скрыто бетоном во избежание ускоренной коррозии. При этом типы арматуры жестко регламентированы.
3. Если конструкция кольца предусматривает наличие ходовых скоб, их ширина принимается равной 30 см, глубина — не менее 12 см. Скобы защищаются от коррозии лакокрасочным покрытием.

Технология изготовления

Технологический процесс изготовления бетонных колец состоит из трёх этапов:

1. Монтаж раскрывающейся опалубки и каркаса. Прочную цилиндрическую форму (лучше из стали) с внешней стороны размечают двумя горизонтальными линиями, которые разделят весь диаметр формы пополам. Цилиндр разрезаются по одной черте. На эти линии прикрепляются по две штуки оконные или дверные навесы. Для соединения половин используется специальная фурнитура. На второй цилиндрической форме, которая меньше по диаметру, делают разметку аналогично большой форме, а также прикрепляют навесы и шпиндели. Шарнирные части собираются таким образом, чтобы внутренняя конструкция была выше на 1 дм внешней опалубки. Таким образом, наружный цилиндр должен открываться наружу, а внутренний – внутрь.
2. Заполнение формы бетоном составом и уплотнение массы. Укрепляющий каркас из стальной арматуры или металлической сетки заливается бетоном порционно в опорном кольце. Каждый слой тщательно уплотняется с целью удаления воздуха. За счёт этого готовое изделие становится более прочным. Для уплотнения смеси лучше применить площадочное вибрационное устройство или перфоратор. На стадии формования, на бетонной заготовке устанавливают четыре петли из проволоки, а её концы загибают и заглубляют в бетон на 4–5 дм. Для приготовления заливки используют высокосортную смесь марки М500 и выше нумерацией.
3. Демонтаж. На внешней опалубке сначала раскручивают болты. После стенки формы простукивают молотком для лучшего её отделения от бетонной заготовки.

Проходные воды

Этот водоносный пласт находится в постоянном движении, что нужно учитывать при рытье и строительстве колодцев. Именно такой слой дает питание родникам в оврагах и горах. Вода поступает в колодец очень быстро, поэтому работы по его строительству по большей части будут проходить в сырости. Откачивать влагу нецелесообразно, так как потоком грунтовых вод шахта наполнится снова за несколько минут. Данный вид скважин является одним из самых сложных для обустройства и требует от рабочих колоссального опыта, выносливости и ответственности.

Плюс такого колодца – отсутствие застойных процессов, так как приток воды в нем постоянный.

Изготовление колец в домашних условиях

Изготовление бетонных колец самостоятельно в домашних условиях будет полезно, если человеку требуется для строительных целей не менее десятка колец. Если же их нужно меньше, то рекомендуется приобрести уже готовые изделия.

Технология производства бетонного кольца в домашних условиях будет следующей:

1. К торцам прочной стальной отливочной формы, которая состоит из двух колец, приваривают ребра жёсткости и крепят по всей длине соединительные пластины или ненужные дверные полотна. Перед бетонированием пластины или полотна стягивают полукольца в единую конструкцию.
2. Для подъёма и опускания колец при помощи крана в форму устанавливают четыре монтажные петли и их загнутые концы углубляют в бетон.
3. Изготовление бетонной смеси начинается с замеса раствора, состоящего из трёх компонентов: 3 части песка, 1 часть цемента и 1 часть щебня. Воду добавляют небольшими порциями до достижения бетонной смесью равномерной густой консистенции. Рабочая консистенция должна быть такой, чтобы она равномерно распределялась внутри формы.


   Справка! Можно не готовить бетон самостоятельно, а использовать качественный цемент, марка которого не ниже 500.

4. В готовую бетонную смесь добавляют мелкий заполнитель (щебень «семечка» фракцией в 5–10 мм и мытый песок). Он придаст бетону прочность и равномерную структуру.
5. Заливку бетона в формы производят постепенно небольшими порциями. Лучше всего использовать площадочный вибратор, который позволит удалить воздушные пузыри и пустоты. Это оборудование повысит прочность бетона. Если его в арсенале нет, то можно использовать обычный перфоратор. Для этого необходимо корпус включённого инструмента последовательно упирать в разные места наружной части формы. Вследствие этих действий вибрация через металл передастся бетону, и он начнёт оседать и уплотняться.


   Внимание! В холодное время года, когда температура опускается ниже 5ºC, необходимо использовать электропрогрев формы. В противном случае бетонная конструкция получится некачественной и наполненной пустотами.

6. После застывания бетона в форме сначала снимают внешнюю часть опалубки. Для этого убирают болты и простукивают молотком стенки формы. Внутреннюю часть будет легче удалить, если поставить две дополнительные квадратные трубы, выбив которые можно удалить внутреннюю форму.

Можно ли увеличить приток воды

Чтобы ответить на этот вопрос, нужно знать причину, по которой воды стало меньше, и иметь информацию о толщине водоносного слоя. Её можно получить в соответствующих организациях, занимающихся геологоразведкой и землеустройством. Если вода что называется «ушла», решить проблему можно только устройством нового в другом месте или углублением существующего до следующего водоносного горизонта. Это очень дорогостоящая и затратная операция, легче пробурить скважину и оборудовать её насосом. В случае недостаточной глубины шахты, частичного истощения водоносного слоя или его перемещения на большую глубину, решить задачу, как увеличить объем воды в колодце, можно с помощью его углубления. Возможны следующие варианты:

• Если ваш колодец(см.) относится к виду несовершенных (нижний край шахты не достигает водоупорного подстилающего пласта), его можно углубить, чтобы увеличить высоту водяного столба в шахте.
• Если он совершенный, но из-за небольшой толщины водоносного слоя (менее 2-3 метров) воды в нем мало, можно выкопать зумпф – дополнительный резервуар в подстилающей водоупорной породе.

• Еще один способ, как увеличить количество воды в колодце несовершенного вида – расширение его подводной части. Оно выполняется в виде шатра (см. картинку). В результате объем воды при той же высоте столба значительно увеличивается. Но шатер можно делать только при достаточно большой толщине водоносного пласта.

Совет. Этот способ предпочтительнее устройства зумпфа, так как работать приходится с мягким песчаным грунтом. Выкопать своими руками зумпф в твердом водоупорном пласте в условиях постоянного стекания в него воды очень трудно.

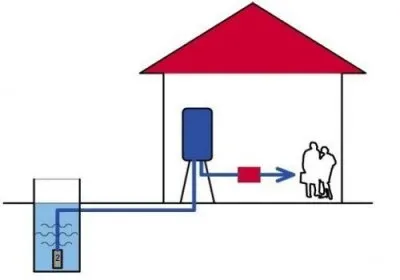

Если все предложенные способы кажутся вам трудновыполнимыми, требующими больших физических и финансовых затрат, можно просто поставить на участке или в доме накопительную емкость, куда будет автоматически закачиваться вода из колодца по мере его наполнения. Для этого вам потребуется приобрести насосное оборудование и связать его с системой поплавков, контролирующих уровень воды в резервуаре.

Подробная инструкция по устройству такой системы, выбору насоса и определению необходимого объема накопительного резервуара будет дана в другой статье.

( 1 оценка, среднее 5 из 5 )

Как правильно выровнять кольца в колодце?

Для того чтобы правильно выровнять кольца в колодце, нужно следовать определенным шагам:

1. Очистите поверхность, на которой вы собираетесь выравнивать кольца, от грязи, песка, мусора и прочих загрязнений.

2. Проверьте, что кольца находятся в правильном положении и не съехали.

3. Используйте уровень для проверки, находятся ли кольца на одном уровне. Если кольца не находятся на одном уровне, вы можете добавить дополнительную порцию бетона или прочего материала в районе наибольшего отклонения, чтобы выровнять их.

4. После того как кольца выровнялись, дайте бетону или другому материалу время, чтобы полностью высохнуть.

5. После того как материал высохнет, проверьте снова уровень, чтобы убедиться, что кольца находятся в правильном положении.

6. Заполните пространство между колодцем и грунтом, используя гравий или другой материал.

Важно помнить, что выравнивание кольца колодца – ответственный и трудоемкий процесс, который лучше всего проводить при наличии опыта или при помощи профессионалов. Неправильно установленные кольца могут привести к серьезным последствиям, таким как просадка здания, проникновение грязи и мусора в воду и т.д.
