Печь буржуйка своими руками чертежи
Часто обогреть, технически, хозяйственные помещения и дачный домик, становится затруднительно. Если для обогрева помещений использовать агрегаты, которые функционируют от электричества, тепло будет стоить больших финансовых затрат. По этой причине многие решают установить буржуйки. Необязательно покупать дорогостоящие варианты буржуек, ведь её легко смастерить самостоятельно. В нашей статье мы расскажем, как конструируется печь буржуйка своими руками чертежи предоставим.
Что такое буржуйка
Буржуйка, как мангал и коптильня, считается оптимальной для обогрева, поскольку в ней большая камера горения. В задней части печки устанавливают дымоотводную трубу. В передней части есть дверца для закрытия камеры горения и небольшая дверь для зольника, который необходимо периодически очищать от собранной золы.
Схема прямоугольных буржуекЕсли буржуйка в гараж на дровах своими руками конструируется, то стоит отметить, что нижняя дверца будет осуществлять сразу несколько функций. Первой функцией является открытие пространства для уборки, а второй – возможность регулировки интенсивности горения и температуры в помещении.
То есть если дверь открыть на всю, буржуйка будет гореть существенно мощнее, чем во время приоткрытого положения дверцы. Отталкиваясь от этого, повысится температура в отапливаемом помещении.
Что касается размеров, то они могут быть самыми разнообразными, но от них зависит коэффициент полезного действия и эффективность агрегата. Особенно это важно, если изготовляется буржуйка для дачи.
Чтобы облегчить изготовление буржуйки, выбирают газовый баллон объемом 50 литров. Буржуйка такого размера сможет прогреть гараж или небольшое хозяйственное строение. Если необходима более эффективная печь, то в качестве основы берут металлическую бочку 200 литров.
Ещё можно сделать печь из листового металла. Ну, естественно, стоимость повысится за счет материала.
Где используется буржуйка
Хоть печь буржуйка является простой конструкцией, которую можно собрать самостоятельно, она все равно очень популярна и пользуется большим спросом. Работает конструкция на любом виде твердого топлива.
Буржуйка в гараж своими руками считается оптимальным решением и весьма эффективным агрегатом для обогрева помещения. Обосновывается, это тем, что конструкция занимает немного места, и является самым дешевым вариантом обогрева. Для функционирования печи достаточно закупить дрова и использовать их на протяжении длительного периода. А как всем известно дерево является самым доступным видом топлива.
Если изготовляется буржуйка из газового баллона своими руками, то она способна эффективно обогреть небольшое подсобное помещение. И это очень полезно, ведь что-то ремонтировать, когда мерзнут руки и холодно в помещение просто невозможно.
Печи такого типа актуальны для дачных домиков. Не каждый человек, может, ежедневно находиться на даче, но, когда приезжает посмотреть, что да как, нуждается в тепле, особенно в зимний период. Сделав буржуйку и установив её в дачном домике, вы будете уверены, что, когда приедете и распалите агрегат, сразу почувствуете тепло, которое быстро распространится по всему строению.
Преимущества и недостатки
Решив, что буржуйка для дачи лучший вариант, не стоит сразу закупать материал. Для начала давайте рассмотрим преимущества и недостатки агрегата.
Достоинства печи:
- Невысокая стоимость. Для изготовления буржуйки можно использовать самые дешевые материалы. Их можно поспрашивать у соседей или родственников.
- Работа на любом виде твердого топлива. Буржуйка выполняет свои функции на любом типе твердого топлива. Ведь для обогрева можно использовать даже самые дешевый тип, такой как дрова.
- Простота конструкции. Если посмотреть чертежи, то можно увидеть, что состоит печь всего из нескольких элементов.
- Возможность сконструировать варочную поверхность. Если в модель включить варочную поверхность, то на печи вполне можно готовить пищу.
- Легкость использования. Если организовать качественный дымоход, то не будет перебоев в работе, вам достаточно будет регулярно подкидывать топливо.

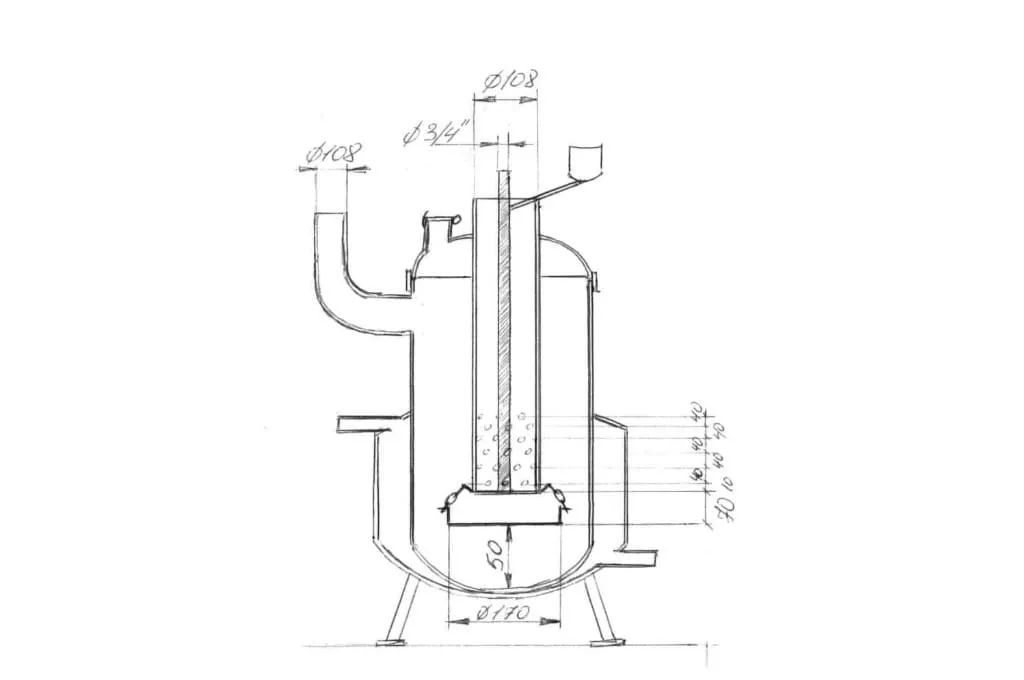

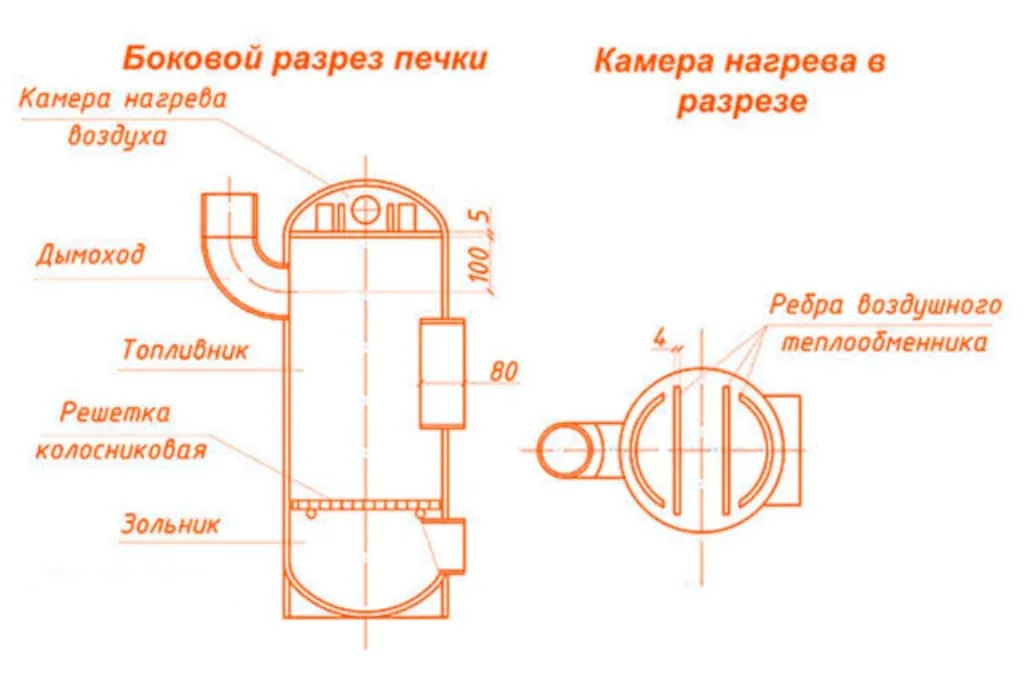

Схема буржуйки из баллона
К большому сожалению, буржуйка, которая изготовляется своими руками, имеет и недостатки. Для кого-то они несущественные, но многим могут помешать сделать выбор именно в сторону этих устройств.
Основные недостатки:
- не эстетичный внешний вид готового изделия;
- повышенная температура основания, во время функционирования и если случайно коснуться корпуса, можно получить ожог;
- высокий уровень расхода топлива, но оно дешёвое.
Недостатков значительно меньше, чем преимуществ, и к тому же они не такие серьезные.
Материалы и инструменты
Печь буржуйка своими руками чертеж, неважно какого типа вы используете, потребует металл, а также других инструментов и расходных материалов.
Список инструмента:
- болгарка с диском по металлу и для заточки швов;
- сварочный аппарат и электроды;
- мощная дрель с соответствующим сверлами;
- рулетка, газовый ключ и слесарные тиски.
Мы привели основные инструменты и материалы для изготовления буржуйки.

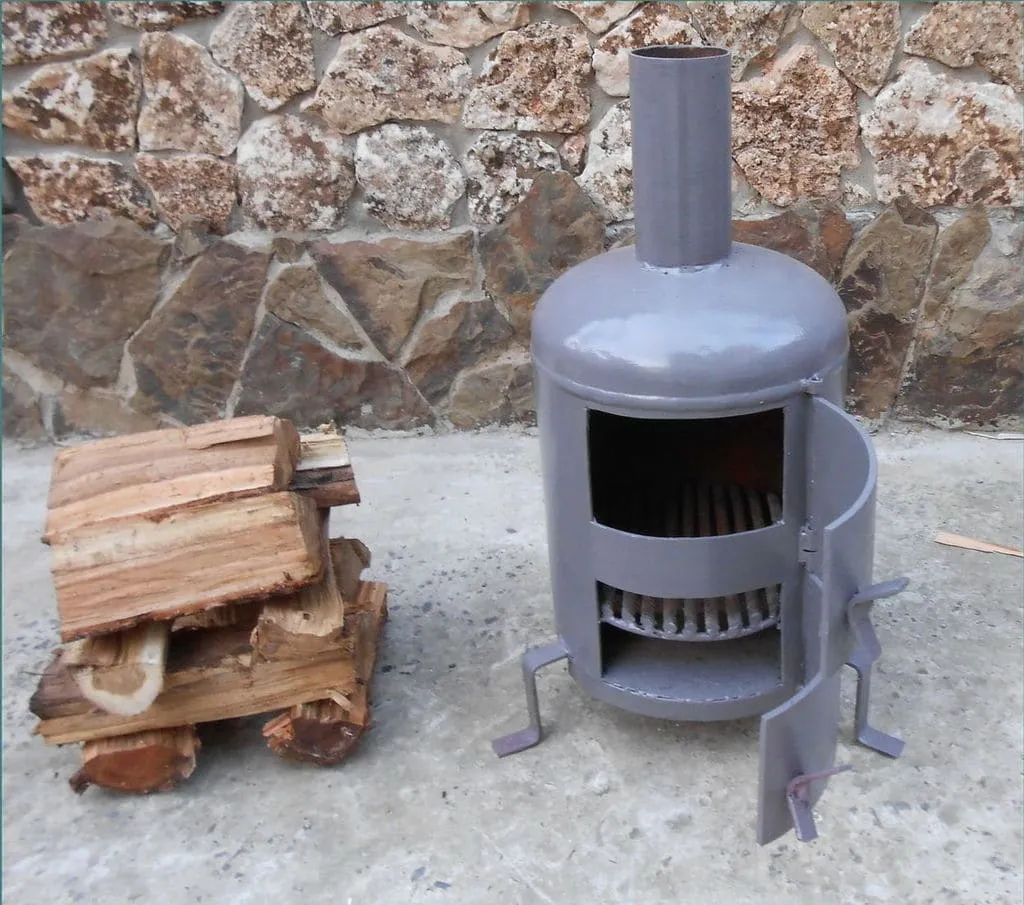

Буржуйка из баллона
Буржуйка из газового баллона своими руками это лучший способ для изготовления в домашних условиях. Она идеально подойдет для обогрева гаража, и небольших подсобных помещений.
Приступаем к работам:
- За основу берем газовый баллон объемом пятьдесят литров. Чтобы его начать разрезать болгаркой, необходимо зажать баллон в тиски, делается это за нижнюю часть.
Затем берем газовый ключ, одеваем его на вентиль. Теперь, на ручки ключа одеваем длинную трубу, которая у нас будет выступать в роли рычага. Постепенно и медленно начинаем откручивать вентиль.
Внимание! Даже если баллон пустой, в нём всегда остаётся остаточный газ. С ним надо быть предельно аккуратным.
- Открутив вентиль, заливаем в середину воду, до самого верха. Когда емкость полная водой, можно приступать к резке. Это нужно для избежания взрыва от искры даже если баллон пустой, в нём есть остаточный газ в микропорах .
- Вооружаемся болгаркой с диском по металлу. Первым делом срезаем алюминиевую этикетку.
- Берем выбранную трубу для дымохода. Устанавливаем её на место вентиля, маркером или карандашом обводим трубу по кругу. Болгаркой вырезаем этот участок.
- От первого верхнего шва отступаем три сантиметра вниз, проводим ровную линию, по кругу. Теперь по линии срезаем верхушку баллона. Сами швы болгаркой резать нежелательно, там очень толстый металл.
- Размечаем расположение топочной и зольной дверцы. У нас дверца камеры горения имеет размеры 25 на 20 сантиметров, а дверка зольника 25 на 10 сантиметров. Корпус будущей буржуйки из газового баллона своими руками мы сделали.
- Вырезаем болгаркой наши разметки дверок. Чтобы было удобно приваривать петли, и они ровно располагались, разрезы желательно делать не полностью, лучше оставить полсантиметра. После разрезов располагаем на поверхности навесы, привариваем их сварочным аппаратом.
- Сварочные швы зачищаем болгаркой. Затем, прорезаем остатки металла на дверцах.
Теперь, делаем по периметру дверей нащельник. Просверливаем отверстие ближе к краю. Изготовляем ручку задвижку. В ручке сверлим отверстие. Фиксируем её к дверце на болтик. Гайку можно прихватить сваркой. - На корпусе буржуйки делаем крючок, привариваем его. Над ручкой привариваем скобу из металла. Изготовление буржуйки в гараж своими руками, практически завершено.

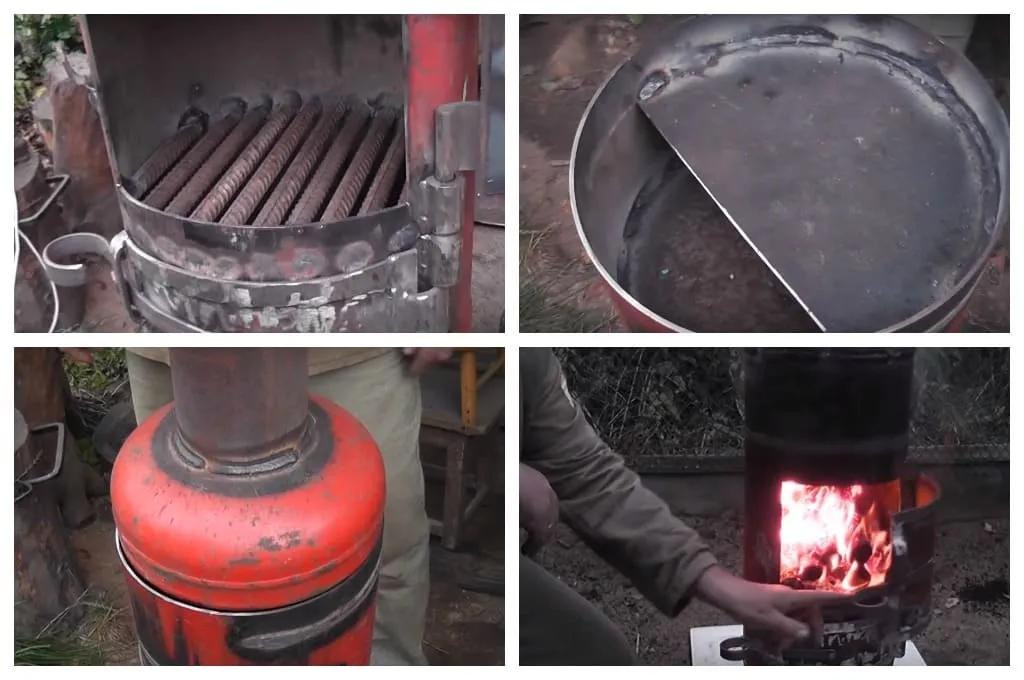

- Идентичным способом делаем дверцу зольника. Теперь, нам нужно приварить колосники, которые разделят зольник и топку. Их желательно сделать из 16-й или 18-й арматуры.
- В верхней части, необходимо вварить сегменты, которые дым из топки будут частично преграждать. И он будет не сразу выходить на улицу, а сначала проходить между этими элементами, за счет чего агрегат будет сохранять больше тепла.
- На верхнюю часть, которую мы срезали, привариваем отрезок трубы. После этого подносим верх баллона на своё место и обвариваем сплошным швом.
На этом этапе буржуйку можно тестировать и, если все нормально можно устанавливать в помещение и греться. На конструирование буржуйки из баллона уходит примерно день. Но сама конструкция настолько простая, что сделать ее сможет даже новичок.
Простая прямоугольная буржуйка
Простая прямоугольная печь буржуйка своими руками чертеж, которой мы предоставили, изготовляется немного сложней, чем печь из баллона. Для этого варианта, как и для изготовления печи для бани, используется листовой материал. За основу нужно взять металл толщиной три миллиметра.
Толщины металла достаточно будет на использование агрегата в течение пяти лет.
Эффективно обогревает такая самодельная модель помещение до двадцати квадратов, высота потолков которого три метра. Отметим, что мы будем изготовлять модель, которая не оснащена зольником. В нашем случае печь будет иметь заслонку дроссель.
Как делается эта печка буржуйка своими руками для дачного домика:
- Составляем чертеж агрегата. Указываем в чертеже размеры необходимые вам размеры высоты и ширины печи. На чертеже изображаем расположение на дверце дросселя.
- Составив схему, приступаем к разметке материала. По указанным размерам в чертеже отмеряем части корпуса. В одной из сторон нужно разметить отверстие под дверь, а в двери изобразить окружность.

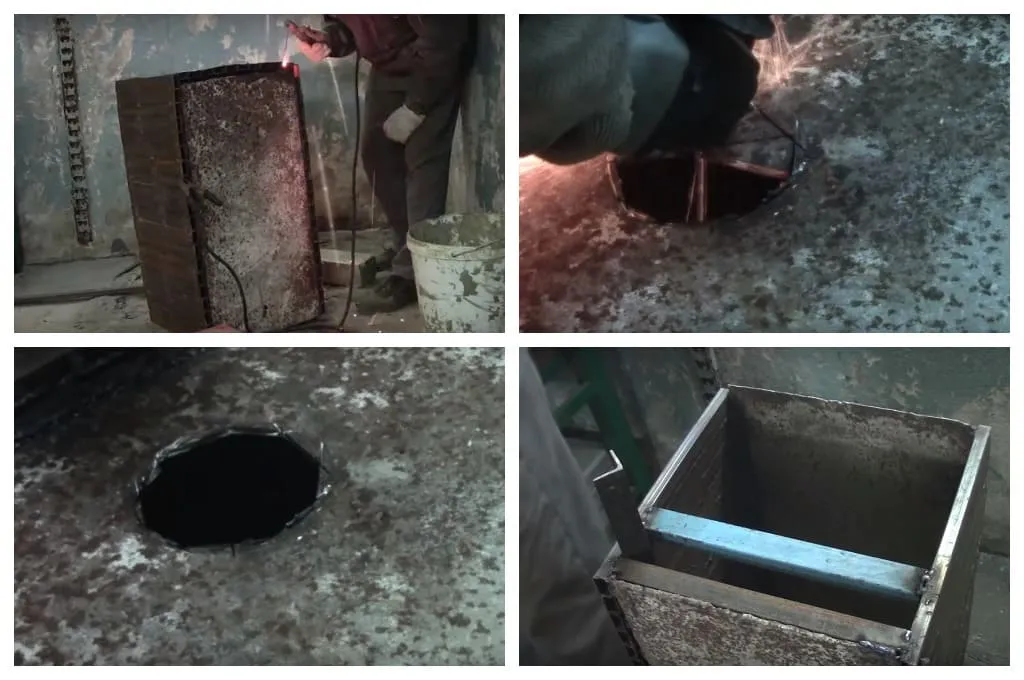

- Проведя такие манипуляции, вооружаемся болгаркой и распиливаем металл, на части. С помощью магнитного угольника выставляем две части материала, и прихватываем несколькими каплями. Проверим ровности диагонали и вертикали. Если все части установлены, как это и необходимо, провариваем стык, сплошным швом.
- Таким образом, свариваем форму печи. Швы желательно делать с наружной стороны корпуса. Вырезаем боковые стенки по размерам получившейся конструкции.
- Одну часть привариваем. В другой части вырезаем часть под дверцу, размер дверцы можно выбрать любой. На вырезанном кусочке довариваем боковые бортики. На корпусе привариваем полосы по периметру.
- Фиксируем получившуюся заготовку на петлях. Находим кусок трубы прямоугольного сечения, можно использовать и круглую. Прикладываем отрезок к двери, обводим его маркером. Вырезаем кусочек с дверцы.
- Привариваем отрезок трубы. В нём просверливаем два отверстия. Подбираем под отверстия кругляк подходящего диаметра, разрезаем его на две части. Просовываем дин кругляк, с одной стороны, привариваем его к нашей вырезанной пластинке с задней стороны.
Одеваем снаружи пружину, и фиксируем гайкой или шайбой. Аналогично поступаем с другой стороной, но, когда тут пружина будет зафиксирована, нужно приварить рычажок. Им будем регулировать подачу воздуха в топку. - Теперь, на корпусе фиксируем крючок. На дверцы делаем задвижку. Далее, к нижней части буржуйки привариваем ножки. Они делаются из уголков нужной вам высоты. К верхней части прикладываем отрезок трубы дымохода, обводим его по контуру. Вырезаем кусок металла, прикладываем трубу и обвариваем её по кругу.
Если трубу необходимо загнуть под определенным углом, и вам необходим трубогиб, то читайте нашу статью о том, как его сделать.
Все прямоугольная буржуйка готова. Поддувала у нас нет, так как зола постепенно будет накапливаться в топке и этим самым не даст быстро прогореть днищу.
Прямоугольная буржуйка из профильной трубы

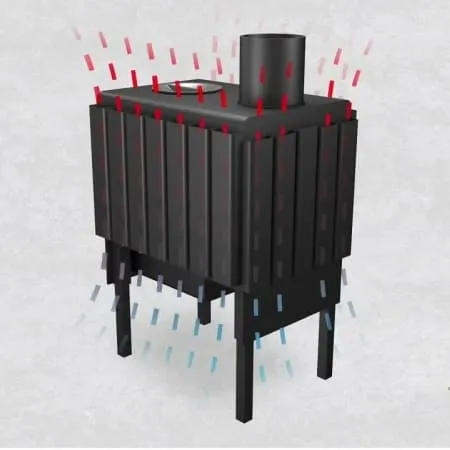

Этот вариант буржуйки, изготавливаемой своими руками по чертежу самый эффективный. Буржуйка этого варианта, как предыдущая модель прямоугольной формы, но стенки у неё состоят из сварной профильной трубы прямоугольного сечения. Воздух будет проходить между трубы и больше нагреваться, за счет чего повысим эффективность печи.
Приступаем к работам:

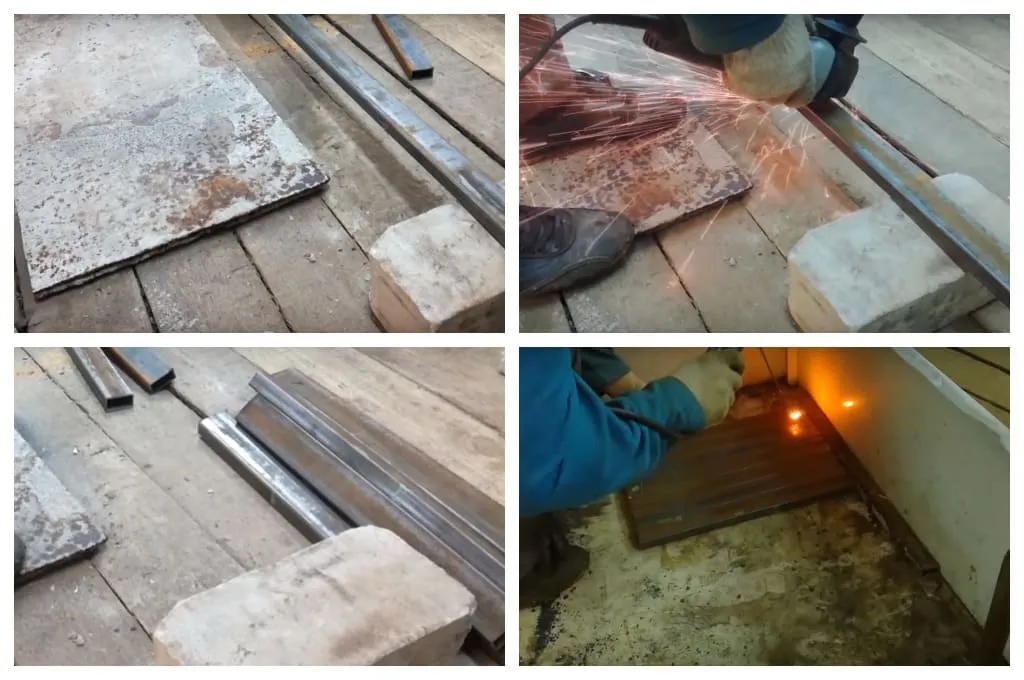

- Профильную трубу разрезаем на части длиной сорок сантиметров. Необходимо столько кусков, чтобы сварить их и получить выбранную длину нижней и верхней части. Кусочки трубы кладём друг к другу. С одной стороны, проходим сплошным швом, а с другой делаем только прихватки в трёх местах.
- Аналогичными действиями делаем вторую стенку и заднюю стенку. По завершении работ по изготовлению стенок из профильной трубы, собираем форму буржуйки. При этом сплошные швы должны размещаться в середине устройства.
- На верхней части с помощью трубы для дымохода отмечаем его расположение. Вырезаем окружность. К нижней и верхней части передней стороны привариваем уголок. Немного выше нижнего уголка привариваем кусочек профильной трубы такого же сечения, как и стены.

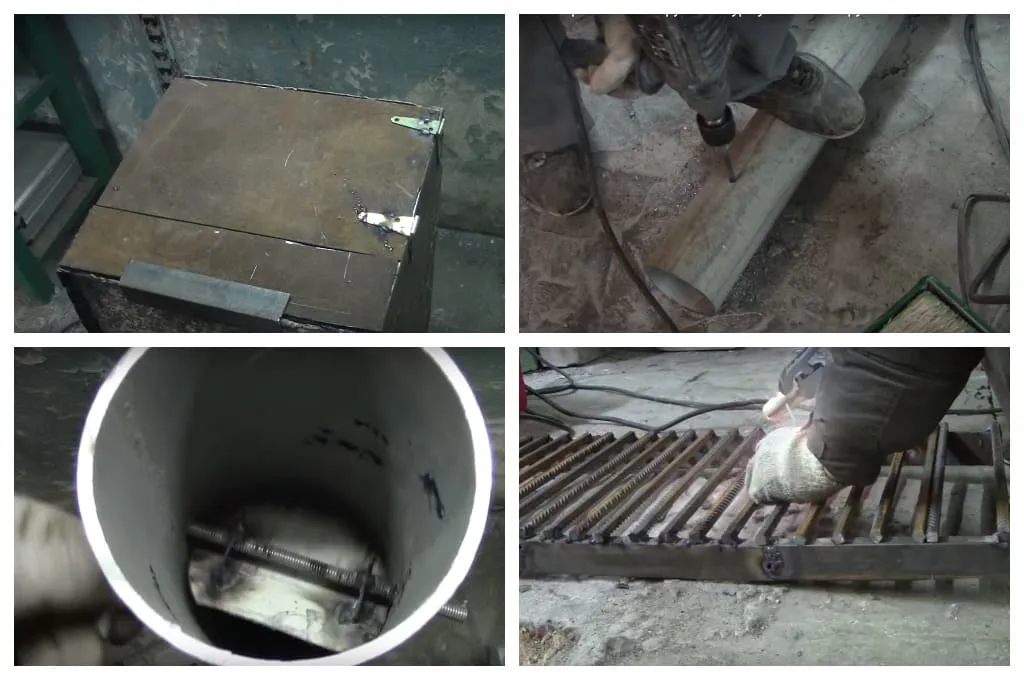

- Замеряем переднюю часть, по полученным размерам вырезаем ее из листового металла. В том месте, где приварена труба, разрезаем заготовку на две части. Прикладываем верхнюю часть на свое место, фиксируем две петли.
- Нижний кусочек небольшой толщины, оставляем на своем месте. Примерно посередине днища фиксируем кусочек уголка, как это показано на изображении. К этой же части привариваем небольшую ручку. Ручку фиксируем и на дверце камеры горения.
- В трубе просверливаем сквозное отверстие диаметром, подходящим к любой резьбе. Подготавливаем круг, который будет подходить по диаметру трубы, и привариваем его в середине трубы к резьбе.
- Замеряем длину топки. Отрезаем прямоугольную трубу по размерам, навариваем на поверхность арматуру не меньше 14мм. Привариваем небольшие ножки и устанавливаем их в середину. Приставляем к верхней части к вырезанному отверстию трубу и обвариваем её по кругу сплошным швом. При необходимости печь можно покрасить термостойкой эмалью.
Буржуйка готова к использованию. Как показало наше тестирование при температуре минус один градус гараж в 24 квадрата за полчаса прогревается до 19 градусов.
