Таблица видов резьбы и их обозначение (3.1.4.)

В статье «Типы резьбы и обозначение» рассматриваются различные виды резьбы, а также представлена таблица с их обозначениями. Узнайте подробности о различных типах резьбы и как правильно их идентифицировать по таблице. Познакомьтесь с основными характеристиками и применением каждого вида резьбы.

Размер
стандартной резьбы на чертеже обозначается
условно в зависимости от типа резьбы.
Обозначение
резьбы
включает в себя: условное буквенное
обозначение типа резьбы и её основные
параметры. В обозначение резьб не входят
наиболее распространённые данные:
правое
направление
нарезки и однозаходность.

Для
многозаходных
резьб вначале пишется обозначение типа
резьбы и её наружный диаметр
d,
далее через знак умножения величина
хода t,
затем в скобках указывается обозначение
шага Р и
величина шага (все значения в миллиметрах),
далее направление нарезки LH
(если левое)
и через тире – поле допуска (на учебных
чертежах можно не проставлять).

Далее
приведены краткая характеристика
основных типов резьб  и  приведены
 примеры  их  обозначения.

Метрическая
резьба (ГОСТ 9150-81) является основной
крепёжной резьбой, угол её треугольного
профиля α
= 60°,
вершины
и впадины срезаны, может иметь крупный
(основной) или мелкий шаг (Р).
Крупный шаг не обозначается. Например:


М16-6h

метрическая
резьба с наружным диаметром 16
мм
и крупным
шагом  Р
= 2 мм,
поле
допуска  6h
 (на
стержне);


М16xH

метрическая
резьба с наружным диаметром 16
мм
с мелким
шагом Р=0,5
мм,
поле
допуска  6H
(в отверстии).

Трубная
цилиндрическая
(ГОСТ
6357-81) и
трубная коническая
(ГОСТ
6211-81) резьба
имеет
треугольный профиль,  α
= 55°,
вершины и впадины скруглены. Применяются
в трубопроводах, трубных соединениях
и газовых баллонах. Размер трубной и
конической резьбы условно обозначается
в дюймах
(1"=25,4
мм) и отнесён к внутреннему
диаметру трубы
(Dу),
на которой нарезана эта резьба,
а
не наружному диаметру резьбы,  как
для  других  стандартных  резьб,
например:

G1-A

трубная
цилиндрическая резьба, нарезанная на
трубе с условным проходом Dу
(внутренним диаметром трубы) равным
1"(25,4
мм), класс точности A.
Наружный
диаметр этой резьбы будет равен 33,249 мм,
(при необходимости он берётся из
соответствующего стандарта);


R
– резьба
трубная коническая наружная с размером
2½»,


Rc
– резьба
трубная коническая внутренняя 1½"
(дюйма).

Трапецеидальная
резьба
(ГОСТ
9484-81) служит для передачи движения и
усилий. Профиль – равнобокая трапеция
с углом между боковыми сторонами α
= 30°
. Для
каждого диаметра резьбы стандарт
предусматривает, как правило, три
различных шага. Например:


  Tr32x3

трапецеидальная
резьба однозаходная с наружным  диаметром
 32
 мм
 и  шагом  3
 мм,
 правая;


Tr32x6
(
P3)
LH

трапецеидальная
резьба двухзаходная с наружным диаметром
32 мм,
ходом 6 мм
и шагом 3 мм,
левая.

Упорная
резьба
(ГОСТ
10177-82) служит в механизмах для передачи
движения с большой односторонней
нагрузкой (винтовые механизмы подъёмных
кранов, винтовые прессы, домкраты и
т.п.) Резьба имеет профиль неравнобокой
трапеции с углом рабочей стороны
и нерабочей 30°.
Например:

S50
x
3

упорная
 однозаходная  резьба  с  наружным
диаметром 50
мм
и шагом
3 мм,
правая;

S50
x12
(
P3)

упорная
резьба четырёхзаходная с наружным
диаметром  50
мм
,  ходом
12 мм
и  шагом  3
мм
,  правая.

Круглая
резьба
имеет
профиль, полученный сопряжением двух
дуг одного радиуса. Применяется для
цоколей и патронов, стёкол и светильников,
для санитарно-технической арматуры.
Например:

Kd16

резьба
 круглая  с  наружным  диаметром
 16 мм.

Коническая
дюймовая  резьба  с  углом
профиля
α
= 60°
(ГОСТ
6111-81) применяется для герметических
соединений в трубопроводах машин и
станков. Принцип обозначения как в
трубной резьбе, например:

K1½"
ГОСТ6111-81

– коническая
дюймовая резьба (конусность 1:16)  с
размером  1½"
(дюйма).

Прямоугольная
резьба
не
стандартизована, имеет прямоугольный
профиль, при изображении показывают
профиль одного-двух витков и наносят
размеры всех необходимых параметров,
данные о числе заходов и о левом
направлении.

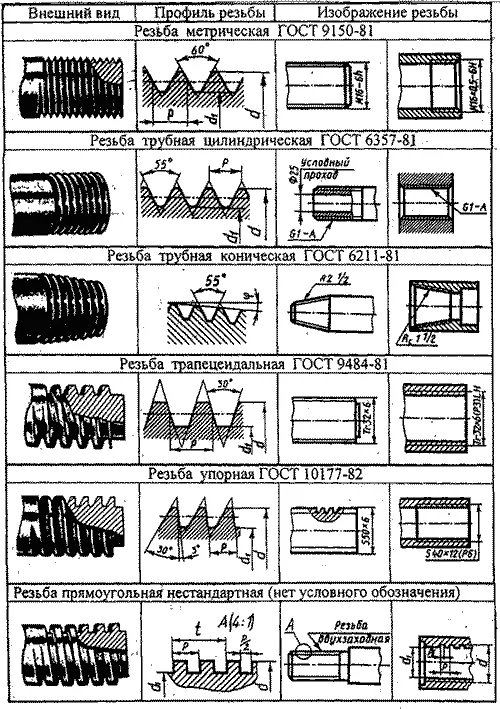

В
табл. 2  показаны  типы  наиболее
распространённых резьб, их внешний вид,
профиль, условное изображение и примеры
обозначения на чертеж

Таблица
2 Типы резьбы и условное изображение на
чертежах

резьбы
(ЕСКД
ГОСТ 2.311-68)

Резьбу
изображают:

а)
на стержне — сплошными основными линиями
по наружному диаметру резьбы и сплошными
тонкими линиями — по внутреннему диаметру.

На
изображениях, полученных проецированием
на плоскость параллельную оси стержня,
сплошную тонкую линию по внутреннему
диаметру резьбы проводят на всю длину
резьбы без сбега, а на видах, полученных
проецированием на плоскость,
перпендикулярную к оси стержня, по
внутреннему диаметру резьбы проводят
дугу, приблизительно равную 3/4 окружности,
разомкнутую в любом месте (рис. 1,
2)

Рисунок
1. Изображение цилиндрической резьбы
на стержне

Рисунок
2. Изображение конической резьбы на
стержне

б)
в отверстиях — сплошными основными
линиями по внутреннему диаметру резьбы
и сплошными тонкими линиями  — по
наружному диаметру.

 На
разрезах, параллельных оси отверстия,
сплошную тонкую линию по наружному
диаметру резьбы проводят на всю длину
резьбы без сбега, а на изображениях,
полученных проецированием на плоскость,
перпендикулярную оси отверстия, по
наружному диаметру резьбы проводят
дугу, приблизительно равную 3/4 окружности,
разомкнутую в любом месте (рис. 3,
4)

Рисунок
3. Изображение цилиндрической резьбы
в отверстии

Рисунок
4. Изображение конической резьбы в
отверстии

Сплошную
тонкую линию при изображении резьбы
наносят на расстоянии не менее 0,8 мм от
основной линии и не более величины шага
резьбы.

Резьбу,
показываемую как невидимую, изображают
штриховыми линиями одной толщины по
наружному и по внутреннему диаметру
(рис. 5).

Рисунок
5. Изображение невидимой резьбы

Рисунок
6. Изображение границы цилиндрической
резьбы на  стержне

Линию,
определяющую границу резьбы, наносят
на стержне и в отверстии с резьбой в
конце полного профиля резьбы ( до начала
сбега). Границу резьбы проводят до линии
наружного диаметра резьбы и изображают
сплошной основной или штриховой линией,
если резьба изображены как невидимая
(рис. 6,
7,
8).

Штриховку
в разрезах и сечениях проводят до линии
наружного диаметра резьбы на стержнях
и до линии внутреннего диаметра в
отверстии, т.е. в обоих случаях до сплошной
основной линии (см. рис. 3,
4,
7,
8).

Рисунок
7. Пример изображения резьбы в
отверстии на разрезе

Рисунок
8. Пример изображения резьбы
на
стержне на разрезе

Размер
длины резьбы с полным профилем (без
сбега) на стержне и в отверстии указывают,
как показано на рис.
и 10а.

Размер
длины резьбы (со сбегом) указывают, как
показано на рис.
и 10б.

При
необходимости указания величины сбега
на стержне размеры наносят, как показано
на рис. .

а)
без сбега

б)
со сбегом

в)
с указанием величины сбега

Рисунок
9. Указание размера длины резьбы на
стержне

Сбег
резьбы изображают сплошной тонкой
прямой линией, как показано на рис. ,
,
и 10б.

а)
без сбега

б)
со сбегом

Рисунок
10. Указание размера длины резьбы в
отверстии

Недорез
резьбы, выполненной до упора,

Недорез
резьбы, выполненной до упора, изображают
как показано на рис. 11а
и 11в.

Допускается
изображать недорез резьбы, как показано
на рис. 11б
и 11г.

а)

б)

в)

г)

Рисунок
11. Примеры изображения недореза резьбы

Основную
плоскость конической резьбы на стержне,
при необходимости, указывают тонкой
сплошной линией, как показано на рис.
12.

Рисунок
12. Указание основной плоскости
конической резьбы на стержне

Рисунок
13. Пример изображения глухого резьбового
отверстия на чертеже по которому она
не выполняется

Рисунок
14. Пример изображения глухого резьбового
отверстия на чертеже по которому она
не выполняется

Рисунок
15. Изображение фаски на стержне с
резьбой

На
чертежах, по которым резьбу не выполняют,
конец глухого резьбового отверстия
допускается изображать, как показано
на рис. 13
и 14,
даже при наличии разности между
глубиной отверстия под резьбу и длиной
резьбы.

Фаски
на стержне с резьбой и в отверстии с
резьбой, не имеющие специального
конструктивного назначения, в проекции
на плоскость, перпендикулярную оси
стержня  или отверстия, не изображают
(рис. 15,
16,
17).

Сплошная
тонкая линия изображения резьбы на
стержне должна пересекать линию
границы фаски (см. рис. 15).

Рисунок
16. Изображение фаски в отверстии с
цилиндрической резьбой

Рисунок
17. Изображение фаски в отверстии с
конической резьбой

Резьбу
с нестандартным профилем показывают
одним из способов, изображенных на рис.
18
со всеми необходимыми размерами и
предельными отклонениями. Кроме размеров
и предельных отклонений резьбы, на
чертеже указывают дополнительные данные
о числе заходов, о левом направлении
резьбы, и т.п. с добавлением слова
"Резьба".

Рисунок
18. Пример изображения резьбы с
нестандартным профилем

На
разрезах резьбового соединения в
изображениях на плоскости параллельной
к его оси, в отверстии показывается
только часть резьбы, которая не закрыта
резьбой стержня (рис. 19,
20).

Рисунок
19. Пример изображения резьбового
соединения на разрезе

Рисунок
20. Пример изображения резьбового
соединения на разрезе

Обозначение
резьб указывают по соответствующим
стандартам на размеры и предельные
отклонения резьб и относят их для всех
резьб, кроме конической и трубной
цилиндрической, к наружному диаметру,
как показано на рис. 21,
22.

Рисунок
21. Примеры обозначения резьбы на
стержне

Рисунок
22. Примеры обозначения резьбы в
отверстии

Обозначение
конической и трубной цилиндрической
резьбы наносят, как показано на рис.23.

Рисунок
23. Пример обозначения конической и
трубной цилиндрической резьб

Примечание.
Знаком (*) отмечены места нанесения
обозначения резьбы.

Специальную
резьбу со стандартным профилем обозначают
сокращенно Сп и условным обозначением
резьбы.

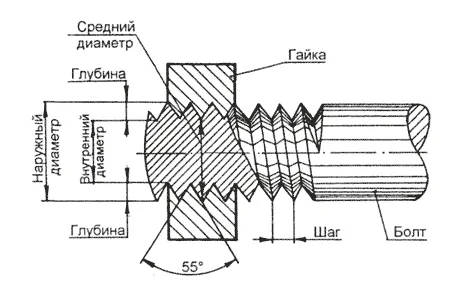

Рис.
3  Элементы резьбы
Основные
элементы резьб представлены на рис. 3
К
ним относятся следующие элементы:

шаг резьбы — расстояние между
вершинами или основаниями двух соседних
витков;
глубина резьбы — расстояние
от вершины резьбы до ее основания;

угол профиля резьбы — угол, заключенный
между боковыми сторонами профиля в
плоскости оси;
наружный диаметр
— наибольший диаметр резьбы болта,
измеряемый по вершине резьбы перпендикулярно
к оси резьбы;
внутренний диаметр
— расстояние, равное диаметру цилиндра,
на которой навернута нитка резьбы.

14

Соседние файлы в папке графика

  • #
  • #
  • #
  • #
  • #
  • #
  • #
  • #
  • #
  • #

Как определить тип сверла?


Определить тип сверла можно по его форме, конструкции и функциональности. Ниже описаны некоторые наиболее распространенные типы сверел и их характеристики:

  1. Сверла для металла — имеют обычно коническую форму с острым концом и режущим краем, который обеспечивает быстрое проникновение в металл. Диаметр сверла может быть различным в зависимости от его назначения.

  2. Сверла для дерева — имеют прямую форму с острым концом и режущим краем, который помогает легко проникнуть в древесину. Они могут иметь различный диаметр и длину в зависимости от назначения.

  3. Сверла для бетона — имеют коническую форму с широким кольцевидным режущим краем и обычно обладают жесткими вставками из карбида вольфрама, что позволяет быстро и легко проникать в бетон.

  4. Шпоночные сверла — используются для создания отверстий в материалах, в которых будет размещена шпонка. Они обычно имеют коническую форму с пазом в центре для размещения шпонки.

  5. Сверла для стекла — имеют коническую форму с острым концом и режущим краем, который позволяет легко проникнуть в стекло без его трещин или сколов.

  6. Сверла для нарезки резьбы — используются для создания отверстий для резьбовых соединений. Они имеют специальную конструкцию, которая позволяет создать отверстие нужной формы и глубины для соответствующей резьбы.

Это только некоторые из наиболее распространенных типов сверел. Если вы не уверены в типе сверла, лучше всего обратиться к его описанию или к консультации с профессиональным продавцом или специалистом в области инструментов.


Добавить комментарий

Вам также могут быть интересны
