Слив в душе под плитку с гидрозатвором: виды и особенности установки трапа в пол

Ищите идеальный трап для душа под плитку с гидрозатвором? В нашей статье мы расскажем о различных разновидностях и нюансах монтажа этой важной детали в ванной комнате. Узнайте, как выбрать оптимальный слив в душе и обеспечить эффективное стокование воды без засоров.

Душевой трап – отличное решение для небольших ванных комнат, ведь с помощью слива «в пол» пространство не ограничивается кабинкой или ванной. Такие душевые часто делают для людей с ограниченными возможностями, чтобы они могли самостоятельно принимать душ.

Так делали, но с 2012 года так делать нельзя. Причина в том, что в СНИП 2.04.01-85 внесли изменения, согласно которым в многоквартирных домах трап не устанавливается.

Конструкция и функции душевого трапа

Самый простой душевой трап в ванную под плитку представляет собой устройство, изготовленное, как правило, из металла, пластика или металлопластика. Данное приспособление обеспечивает эффективный сбор и отведение воды с пола душевой кабины. Трап для душевой обладает простой конструкцией и невысокой стоимостью, удобен в использовании и установке, безотказен во время эксплуатации.

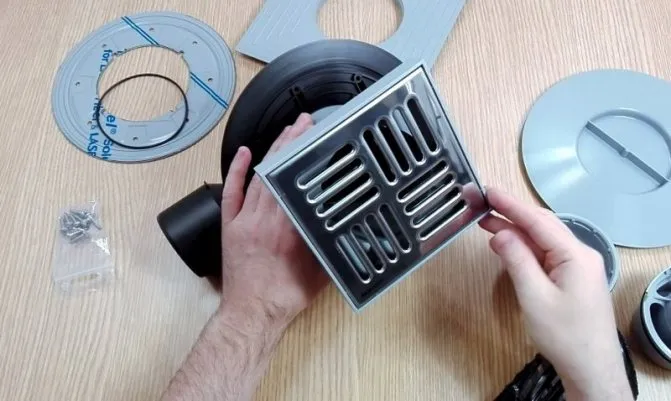

Конструкция трапика для слива воды в душевых состоит из таких элементов:

  • воронка с фланцем для приема воды из душа, в нижней части которой расположен выходной патрубок для отведения жидкости в канализацию. При помощи фланца прикрепляется гидроизолирующая мембрана;

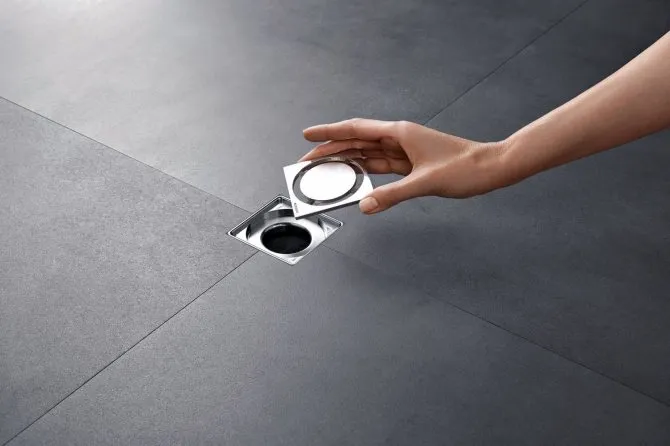

  • декоративная съемная решетка для задержки предметов, украшений, случайно упавших на пол, крупного мусора;
  • сифон для осуществления гидрозатвора внутри сливного трапа для трапа с целью препятствия проникновения в санузел неприятных запахов из канализации.

Таким образом, кроме сбора и слива воды, душевые трапы выполняет ряд других полезных функций:

  • задержка мусора, который может проникнуть в канализационные трубы и вызвать их засорение;
  • препятствие проникновения зловоний в ванную комнату, благодаря сухому затвору или гидрозатвору;
  • предоставление легкого доступа к сливу для его прочистки в случае возникновения засора.

Душевые сливы с сухим затвором или гидрозатвором экономит пространство в небольшой ванной комнате, освобождая от необходимости установки ванны или громоздкой душевой кабины с высоким поддоном, благодаря чему происходит также существенная экономия семейного бюджета. Но прежде чем купить сливной трап для душевого пола, нежно разобраться в его видах, ведь мы выбираем устройство, рассчитанное на длительный срок эксплуатации.

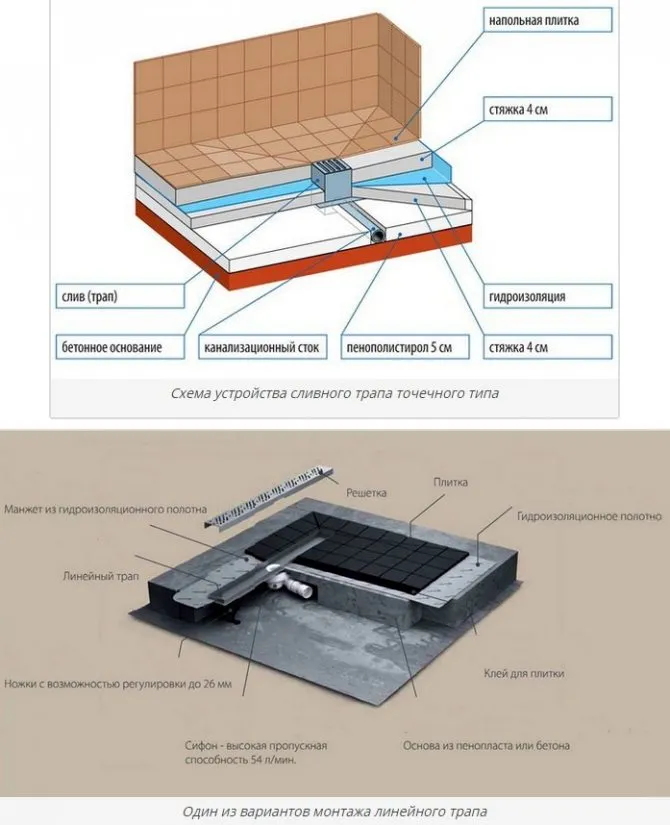

Конструкция душевого трапа

Необходимые материалы и инструменты

Один из необходимых для такой работы инструментов – лазерный нивелир с функцией построения плоскостей. Без него будет трудно правильно выставить маячки так. Чтобы создать правильный уклон пола. Если у вас нет такого инструмента, лучше найти возможность взять его в аренду или приобрести, поскольку он будет полезен для множества работ по домашнему ремонту и отделки помещений.

Также необходимо подготовить:

  • Сливной трап точечной конструкции.
  • Канализационные трубы нужного диаметра (пластиковые).
  • Материалы для создания стяжки (цемент, песок, воду). Можно купить готовую смесь или отдельные компоненты.
  • Пенополистирол.
  • Емкость для замешивания ЦПС и строительный миксер.
  • Инструменты и маяки для заливки пола.

Подготовив все, согласно проекту, можно приступать.


Разновидности сливных конструкций для душа

Существует большое разнообразие разновидностей сливов для душа в полу под плитку подобного типа. Душевые трапики могут отличаться по форме, конструкции, размерам (по высоте), по материалам изготовления. Касаемо формы решеток, они могут быть прямоугольными, квадратными или круглыми.

А по конструкции различают пристенные, точечные и линейные приспособления. Линейные конструкции устанавливаются, чаще всего, в углу или по краю душевой. Точечные трапы могут быть расположены в любом месте на полу под плиткой, Ну а пристенные устройства монтируются преимущественно у одной из стенок. Различаются трапы также по типу выпуска: горизонтальный или вертикальный. От его расположения зависит, в каком направлении будет подключаться к сливу канализационная труба.

Как правило, в конструкции большинства трапов предусмотрен обыкновенный гидрозатвор, располагающийся в сифоне. Но такое устройство обладает одним существенным недостатком – если долго не пользоваться душем, то вода внутри испаряется, и неприятные запахи проникают в ванную комнату. В этом случае, лучше выбрать трапик для пола душа с сухим затвором.

Конструкции, имеющие сухой затвор, полностью изолируют помещения от проникновения запахов из канализации, поскольку в этом устройстве, кроме водного затвора, имеются еще несколько заслонок, которые перекрывают канал под действием собственного веса. Когда вода проникает в сливной канал, то эти заслонки открываются, беспрепятственно пропуская жидкость, а потом снова закрываются.

Слив с сухим затвором

Слив в плиточном полу душевой устанавливают в самом удобном для этого месте. Главное, чтобы трап располагался в самой низкой точке санузла, обеспечивая эффективный сбор стекающей жидкости. Так, сливное отверстие может монтироваться в следующих местах:

  1. В центре душевой кабинки или с незначительным смещением в одну из сторон. Стандарт вариант расположения слива. В этом случае необходимо обеспечить соответствующий уклон пола от четырех стенок.
  2. У стены. В этом случае уклон пола выполняется от одной из стенок по направлению к сливному отверстию. Как правило, таким образом располагают щелевые трапы с высокой пропускной способностью, поскольку такие устройства засоряются реже.
  3. В углу. Сливное отверстие такого типа отлично смотрится на полу, не бросаясь в глаза. В этом случае уклон поверхности пола делают в двух плоскостях к нужному углу, обеспечивая сток воды к определенному месту.

Стоит отметить, что при выборе душевого трапа необходимо также обращать внимание на высоту приспособления. От этого параметра зависит, насколько нужно поднимать уровень напольного покрытия у сливного отверстия. Конечно, всем хочется, чтобы высота пола была как можно ниже, однако учитывайте, что чем больше высота трапа, тем у него выше пропускная способность. Поэтому существует особый вид трапа с регулируемой высотой, выбирая его, можно приспособить устройство к любой высоте стяжки.

Этапы самостоятельной установки

Если нет желания выделять дополнительные средства на услуги дизайнера и строительной бригады, можно обойтись собственными силами. Вам предстоит решить сложную и ответственную задача, но результат того стоит. Если четко следовать инструкции и соблюдать порядок выполнения работ, вы получите комфортную систему, безупречно выполняющую свои функции.

Необходимые материалы и инструменты

Если установка трапа была запланирована еще на этапе проектирования ремонта квартиры, то сделать монтаж будет проще. Стяжка должна обеспечивать возможность установить канализацию ниже окончательного уровня пола.

При выполнении работ своими руками вам не обойтись без:

  • рулетки и строительного уровня;
  • отвертки и комплекта ключей;
  • ударной дрели или перфоратора;
  • строительного миксера;
  • маячков для равномерной укладки стяжки;
  • валика с шипами для распределения состава;
  • плиткореза;
  • шпателей для укладки кафеля;
  • пистолета для герметика.

Необходимые материалы:

  • пластиковый или стальной трап;
  • стеклянные панели;
  • цементная смесь для приготовления раствора;

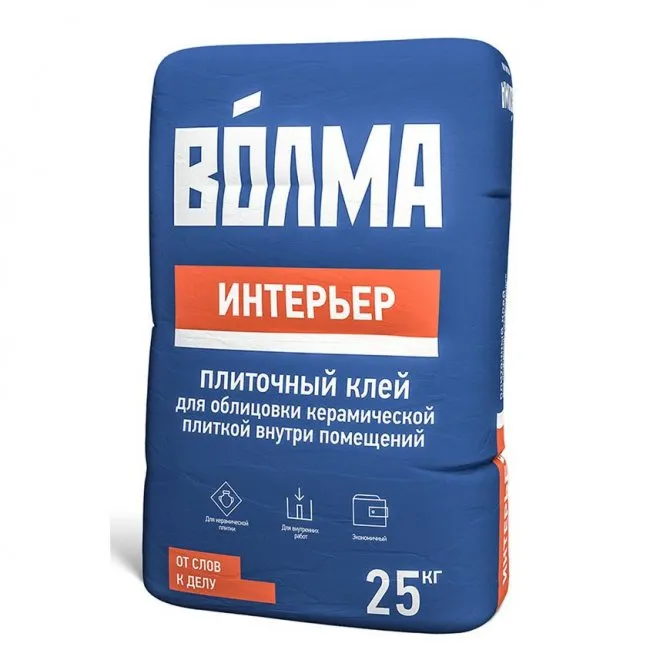

  • плиточный клей;
  • затирка для швов;
  • силиконовый герметик.

Подготовительные работы

На подготовительном этапе следует определиться с типом устанавливаемой системы и способом ее размещения.

Душевой трап можно установить:

  • в центре ванной комнаты. В этом случае необходимо обеспечить уклон к сливу со всех сторон. Это наиболее популярный вариант размещения трапа, так как он позволяет выбирать устройства любой формы – квадратной, прямоугольной, овальной;
  • по краю пола – понадобится организовать незаметный уклон по всей площади пола в сторону решетки. Это отличный вариант для установки прямоугольной решетки или щелевого лотка, обладающего высокой пропускной способностью и отличными эстетическими свойствами;
  • в углу – для такого расположения оптимально подойдет треугольная решетка.

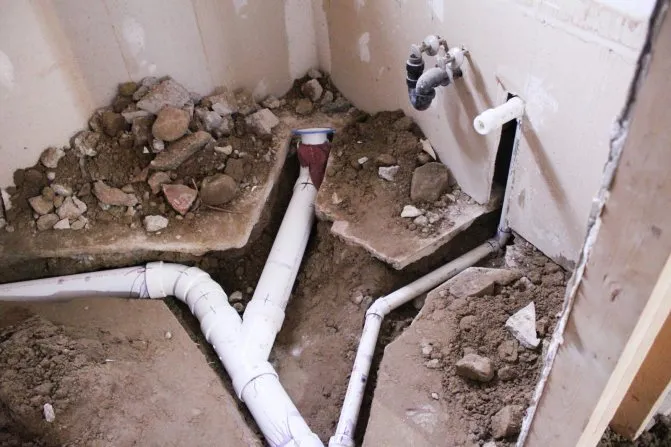

Прокладка трубопровода канализации

Работы по разводке и монтажу канализационной системы являются достаточно сложным процессом. Прежде чем приступить к его выполнению требуется составить схему размещения ее элементов. При этом необходимо учесть особенности труб – диаметр, уклон, обеспечить отсутствие крутых поворотов и сильных изгибов. Чтобы разместить трубы под правильным углом, который обеспечит эффективны сток отработанных жидкостей необходимо учитывать их диаметр. Если он менее 50 мм, уровень уклона должен составлять 3%, от 50-100 мм достаточно будет 2%.

Для устройства системы канализации в ванной комнате рекомендуют использовать следующие виды труб:

  • полипропиленовые;
  • полиэтиленовые;
  • поливинилхлоридовые.

Для плотной фиксации мест соединения элементов понадобятся специальные муфты. Размер трубы зависит от близости сантехнического прибора к центральному стояку. Чем ближе они расположены друг к другу тем большего размера трубу можно использовать. Это правило актуально даже для ванных комнат небольшого размера. При грамотно выполненной разводке канализация будет эффективно функционировать долгое время.

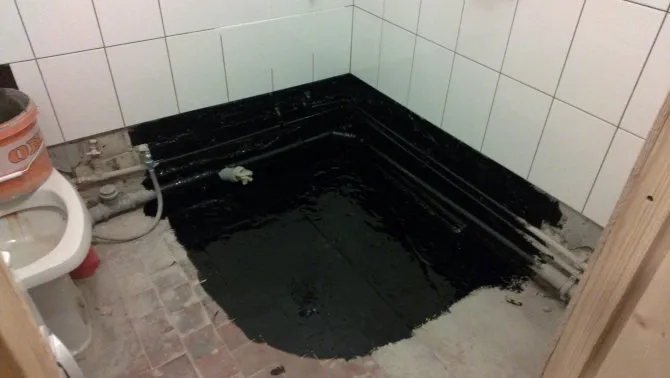

Гидроизоляция

Это один из самых важных этапов работы. Чтобы предупредить возможное протекание пола, необходимо обеспечить хорошую гидроизоляцию. Лучше, чтобы она была многослойной. Как правило, для этих целей применяют обмазочную технологию. Можно использовать битумную мастику, или специальный состав для гидроизоляции бассейнов. Наносим ее кистью в несколько слоев не только на пол, но и на нижнюю часть стены – приблизительно на 30 см в высоту. В результате образуется бесшовная эластичная пленка, непроницаемая для воды. Такая гидроизоляция обладает высокой степенью защиты.

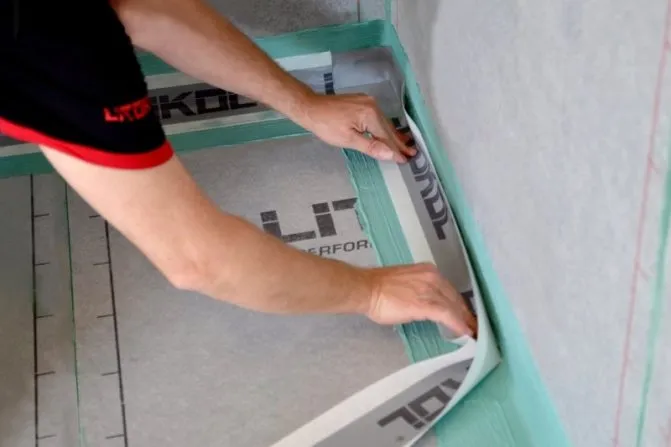

Самое слабое место – углы. Их рекомендуют дополнительно проклеить полосами рулонной гидроизоляции после нанесения первого слоя мастики.

Если вы хотите защититься еще более основательно, можно сделать водонепроницаемый слой еще до обустройства стяжки. В этом случае используется рулонная гидроизоляция, которую наклеивают на слой обмазочного материала с заходом на стену в 30 см. Листы материала укладываются внахлест на расстояние 15 см. Места соединений тщательно промазываются мастикой.

Монтаж трапа

На следующем этапе устанавливается трап. Он монтируется на выбранное место и подключается ко входу в канализацию. При монтаже необходимо обеспечить уклон трубы для эффективного слива.

Последовательность выполнения работы. Вам потребуется:

  • снять с трапа декоративную панель и емкость для сбора мусора с сифона;
  • совместить трап с сифоном соблюдая правильность угла соединения;
  • оклеить строительным скотчем все декоративные поверхности;
  • установить крепление трапа;
  • подключить к конструкции трубу канализации формируя уклон в сторону стояка не менее 3 см на метр;
  • произвести монтаж трубы к стояку;
  • при необходимости присоединить дополнительную трубу, не забывая об уклоне;
  • отрегулировать положение трапа с помощью ножек или подручных средств;
  • обезжирить поверхность трапа;
  • зафиксировать устройство небольшим количеством разведенной смеси и оставить до застывания.

Теплоизоляция

На следующем этапе формируется слой теплоизоляции. На пол стелим плиты утеплителя. Подрезаем его таким образом, чтобы обложить зафиксированный трап. Прокладываем демпферную ленту из пенополистирола по всему периметру помещения. Ее функция – предотвратить потери тепла, не дать ему уходить в стены.

Соединения пенополистирола герметизируем скотчем, чтобы предупредить затекание бетона из стяжки. Щели большого размера забиваем кусочками материала и только после этого закрываем клейкой бумажной лентой. При желании сделать использование душа еще более комфортным на этом этапе можно установить систему «теплый пол».

Заливка стяжки

Поверх слоя утеплителя укладывается металлическая армирующая сетка с размером ячеек 10 кв. см и диаметром проволоки 3 мм. Ее вырезают точно по размеру пола.

Следующий этап – установка маяков. Пол в душевой зоне должен иметь уклон в сторону сливного устройства. Для правильной заливки стяжки необходимо выставить специальные маяки. С этой целью можно приобрести специальные конструкции или использовать обычные деревянные планки. Маяки устанавливают таким образом, чтобы задать поверхности необходимый уровень уклона. Следующая задача – сориентировать чашу трапа относительно стен. В этом деле поможет строительный угольник.

После этого приступаем к формированию стяжки. Заливаем пол вместе с установленным сливом и трапом цементно-песчаным составом. Для изготовления смеси понадобится смешать 1 часть цемента с 3-4 частями песка. Марка цемента должна быть не ниже М400, а песок иметь крупнозернистую структуру. Для придания водоотталкивающих качеств следует дополнить состав необходимыми присадками.

На созревание раствора обычно уходит 28 дней. Бетонная стяжка требует ухода. В помещении нужно обеспечивать стабильный уровень влажности, предотвращать понижение температуры на уровне +20°C и воздействия направленных солнечных лучей. Рекомендуется накрыть поверхность стяжки пленкой и первые несколько дней смачивать водой.

Необходимо точно рассчитать толщину стяжки. При этом нужно учитывать толщину кафеля и плиточного клея. Если из-за конструктивных особенностей трапа требуется установить фланец, бетонная смесь должна укладываться вровень с ним.

Финишная отделка

Для облицовки пола в ванной комнате с душевой кабиной без поддона следует выбирать плитку с повышенной стойкостью к воздействию влаги. Укладку начинают выполнять от слива и продолжают до стен. Эта техника поможет красиво оформить место вокруг решетки, снизить вероятность ошибок и даст возможность использовать плитку любых размеров. Подрезанные детали не так заметны у стен, чем в центре композиции. Для таких проектов идеально подойдет мозаика. С ее помощью гораздо проще произвести облицовку и создать локальный уклон. Места подрезания мозаики абсолютно незаметны. Плитка укладывается на клей, при необходимости для выравнивания швов устанавливаются крестики. После этого промежутки затираются с помощью фуги. Затирочный состав можно подобрать в цвет плитки или ее узора.

Если для облицовки используется керамогранит подобная процедура не нужна. Этот материал соединяется без швов и образует ровную и гладкую поверхность.

Для того чтобы исключить протекание воды на стяжку в районе трапа, щель между корпусом устройства и плиточным покрытием герметизируют силиконом.

Остается собрать сифон и установить декоративную решетку. Ваша стильная душевая готова.

Какому материалу отдать предпочтение?

Душевой трап в полу из плитки изготавливают из пластика, нержавеющей стали, чугуна и даже из стекла. Пластиковые конструкции обладают небольшим весом, устойчивостью к агрессивным воздействиям, легко чистятся, имеют долгий срок службы, поэтому они заслужили популярность, как у жителей частных домов, так квартир. Вода сливается через зазор в полу между лотком для душа и решеткой, а также уходит в сквозные отверстия вверху решетки.

Трапы из пластика оснащают декоративной решеткой съемного или несъемного типа различных форм и узоров. Высота пластикового изделия колеблется в пределах 75-180 мм. Устанавливать такой душевой слив в полу под плитку можно как точечным способом на открытом участке, так и угловым или линейным методом вблизи стены. Так как пластик совместим почти с любым напольным покрытием, то такие изделия часто используют для душевых кабин общего пользования (спортивные школы, тренажерные залы, бани и т.д.).

Все компоненты сантехнического трапа для душа, помимо решетки и ножек, изготавливают из высокопрочного пластика. А сифон в таких изделиях, как правило, выполнен по технологии плавающих шариков с сухим клапаном. После того как поток воды пройдет через сифон, шарики опускаются на его дно, перекрывая проникновение неприятных запахов из канализационного канала. Однако подобная конструкция немного снижает пропускную способность устройства.

Чтобы удешевить изделие, ножки некоторых приборов делают из стальной перфорированной ленты. А чтобы придать трапу нужную высоту, это самая лента сгибается в определенных местах. Помимо ленты из стали, в конструкции изделия могут использоваться регулируемые винтовые ножки.

Хорошо себя зарекомендовали канализационные трапы, изготовленные из нержавеющей стали. Причем стальным может быть не только корпус изделия, но и декоративная съемная решетка. Обычно их устанавливают в ванных комнатах и санузлах с повышенными гигиеническими требованиями – медучреждения, бассейны, санатории, детские лагеря и т.п.

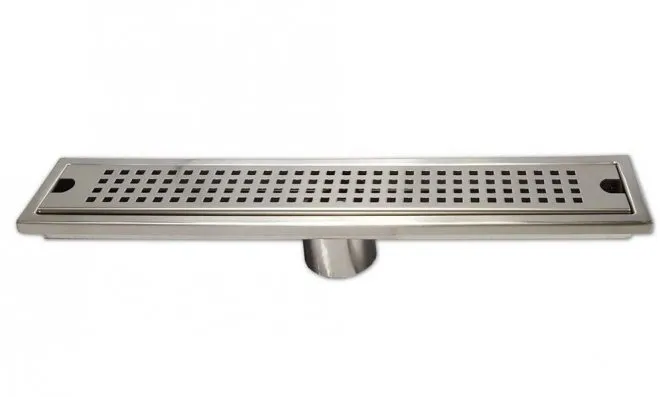

Особенно красиво смотрятся линейные трапы из нержавеющей стали. Они почти незаметны в полу, облицованном керамической плиткой, натуральным или искусственным камнем. Современное решение трапов из нержавейки – это одна из их форм, выполненная в виде латинской буквы «U».

Канализационный слив из чугуна монтируют в санитарных помещениях с жесткими условиями эксплуатации – прачечные, общественные душевые и бани, профильные лаборатории. Для отвода хозяйственных и дождевых сточных вод используются исключительно чугунные вертикальные трапы Ду 100 мм.

Чугунные устройства имеют самую большую пропускную способность, наиболее устойчивы к коррозии, благодаря чему срок их эксплуатации может достигать 50 лет. Как правило, данные изделия выпускают с гидрозатвором.

Душевой трап со стеклянной решеткой

Монтаж трапа в душе под плитку своими руками

При монтаже душевого трапа во время строительства частного дома, обычно, вопросов, как сделать слив в полу душевой кабины, не возникает. В этом случае трап устанавливают в стяжку пола, который потом облицовывают плиткой, и делают вертикальный отвод трубы для сточных вод в канализационный канал.

С обустройством слива в квартире дела обстоят несколько иначе. В санузлах многоквартирных домов, чаще всего, толщины стяжки не хватает, чтобы устроить вертикальный трап в душе. Поэтому для обустройства кабинка данным изделием сначала поднимают уровень пола в помещении, вместе с тем обеспечивая его уклон. Как правило, высоты в 12-15 см вполне достаточно, чтобы разместить под стяжкой сифон и сливную трубу.

Устанавливают трап в полу для душа своими руками, соблюдая следующую последовательность:

  1. Сначала при помощи рулетки вымеряют местоположение трапа с расчетом того, что от слива до стен должно уместиться кратное количество плитки, не забывая о межплиточных швах (1,5-2 мм). Так пол будет выглядеть более эстетично, чем с резаными плитками.
  2. Затем трап соединяется с канализационным сливом посредством трубок. Уклон сливной трубы должен быть не менее 3 см на погонный метр.
  3. При необходимости утепления стяжки, используют листы пенопласта толщиной 5 см и плотностью не менее 35 кг/куб. метр, но лучше применять экструдированный пенополистирол, так как он более твердый и менее подвержен воздействию влажной среды.
  4. Листы утеплителя укладывают на черновую поверхность пола и подгоняют под размеры сантехнического трапа, а сверху делается бетонная стяжка слоем около 4 см, которая должна заполнить все пространство до фланца слива.
  5. Необходимо дать высохнуть стяжке до полного затвердевания.
  6. Затем из гидроизоляционного материала нужно сделать прокладку для фланца, которая должна с запасом перекрыть фланец. Внутри прокладки необходимо вырезать отверстие, по внутреннему диаметру фланца.
  7. Верхнюю часть фланца нужно поместить на прокладку и прикрутить винтами к нижней части конструкции.
  8. После этого стяжку также нужно покрыть рулонным гидроизолятором. Уложенный материал должен с нахлестом перекрывать прокладку фланца и зайти на стены на несколько 3-5 см.
  9. Далее в корпус душевого трапа нужно вставить его внутреннюю часть с сифоном.
  10. Затем нужно залить финишную стяжку с уклоном около10 мм на метр заливки. Для этого на поверхность пола с гидроизолятором выставляют направляющие пластиковые рейки, скосив их по направлению к сливу. Можно купить готовые системы для изготовления трапа в душе.
  11. Заливка второго слоя стяжки должна быть ниже высоты сифона настолько, чтобы можно было сравнять его с плиткой. Направляющие рейки из стяжки не вынимают. При этом, чтобы раствор не попал в слив и на стены, рекомендуется решетку трапа заклеить скотчем, а угол между полом и стенами – гидроизоляционной лентой.

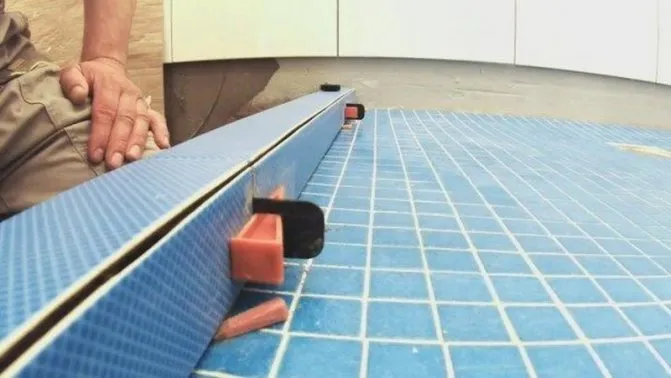

  12. Далее осуществляется облицовка поверхности плиткой, начиная от сливного отверстия к стенам. Плитка должна быть на одном уровне с решеткой трапа или на несколько 3-5 мм. выше.
  13. После высыхания плиточного клея, нужно затереть швы водостойким материалом, подобранным под цвет керамической плитки.
  14. Участки, где плитка соприкасается с корпусом трапа, нужно тщательно и аккуратно заделать силиконовым герметиком.
  15. В конце всех работ на корпус душевого трапа монтируется и закрепляется защитная решетка.

Правильно установленный трап для душа сделает принятие водных процедур более комфортным, придаст ванной комнате оригинальный внешний вид.

Разновидности трапов — их устройство, преимущества и недостатки

Примитивные трапы появились вместе с первыми душами. С тех пор линейка этих устройств пополнилась разнообразными вариантами. Изделия отличаются по внешнему виду, конструктивным особенностям и предназначению.

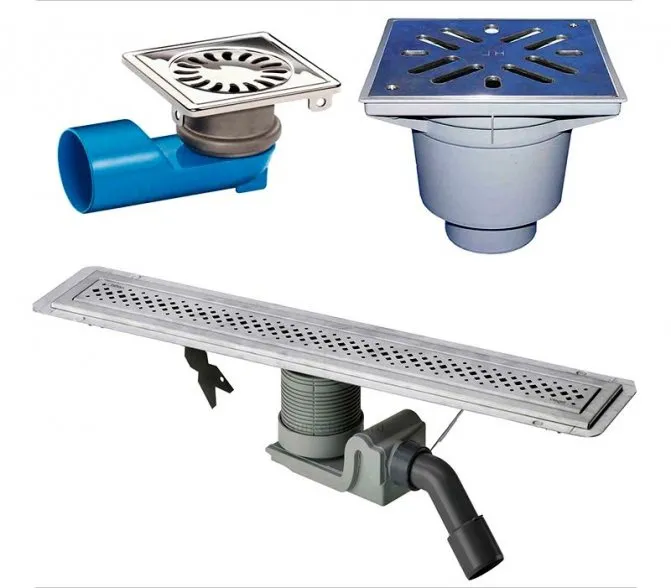

По типу конструкции можно выделить три большие группы трапов – точечные, линейные и пристенные.

Точечный

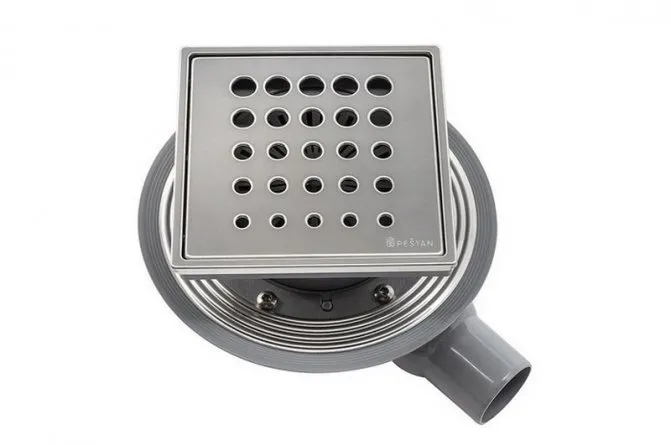

Это традиционный трап квадратной формы. Он отличается небольшими размерами и наличием отверстий, нанесенных по всему периметру декоративной панели. Это компактное устройство, которое можно разместить в любой точке пола кабины. Такие трапы чаще всего устанавливают в центре, обеспечив хороший сток воды. Для этого плитку вокруг него укладывают под наклоном. Подобные элементы могут пригодиться не только в душевой. Их часто устанавливают по центру помещения в качестве дополнительной защиты. В случае аварии они помогут спасти соседей от затопления, а вас от необходимости компенсировать их убытки.

Линейный

Изделие выполняют в форме лотка прямоугольной формы с разнообразными прорезями и отверстиями. По-другому этот тип называют душевым лотком или водосточным желобом. На декоративной пластине может присутствовать перфорация либо щель, проходящая рядом с краем по всему периметру изделия. Процесс установки щелевой разновидности упрощен в сравнении с обычным устройством с отверстиями. Поскольку трап устанавливают сбоку, у стены или у выхода, уклон пола формируется таким образом, чтобы вода стекала лишь в одном направлении — к сливу. Линейные трапы обладают хорошей водопропускной способностью, поэтому их можно устанавливать в помещениях с «тропическим» душем.

Пристенный

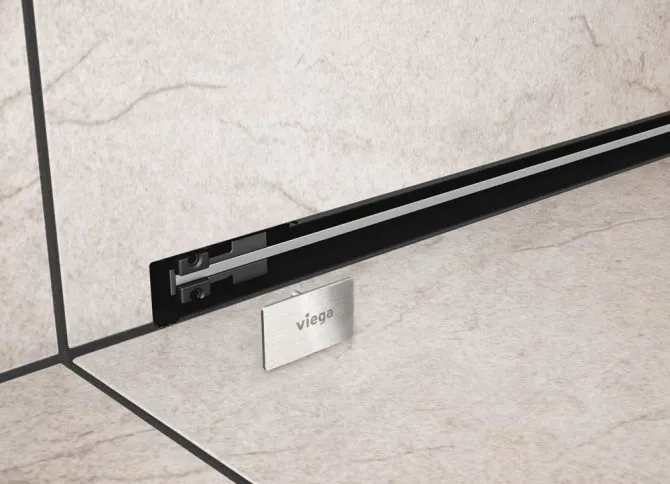

Незаметная угловая конструкция размещается вдоль стены и маскирует стык между полом и стеной. Для монтажа данной модели необходимо сооружать фальш-стену, так как основную часть конструкции необходимо спрятать. Систему слива закрывает лаконичная и элегантная прямоугольная панель с прорезями.
