Саморезы по дереву: виды, маркировка, вес, таблица размеров

Интересуетесь саморезами для дерева? В нашей статье вы найдете обзор видов, маркировку, вес и таблицу размеров саморезов. Узнайте все необходимое о саморезах по дереву, чтобы правильно выбрать подходящий вариант для вашего проекта.

Популярность саморезов в современном строительстве и ремонте обусловлена, прежде всего, возможностью сборки деревянной конструкции без предварительного засверливания. Саморезы по дереву, благодаря высокой твердости и прочности, могут использоваться для разъемного соединения любых пород древесины, ДСП, фанеры, МДФ, ДВП и других материалов.

«В чем хранить саморезы в гараже» — важный вопрос для тех, кто занимается стройкой и ремонтом. Для удобства лучше всего использовать специальные органайзеры или ящики с ячейками разного размера. Таким образом, можно разделить саморезы по типу, размеру и другим характеристикам, что значительно упростит работу и сэкономит время на поиск необходимых крепежных элементов.

В данной статье рассматриваются особенности конструкции, варианты термообработки, сфера применения, таблица размеров и технические характеристики саморезов по дереву. Кроме того, в соответствующих разделах, можно найти рекомендации по выбору крепежных изделий.

Виды

Саморезы по дереву в зависимости от особенностей конструкции и условий эксплуатации, требования к крепежным изделиям могут существенно различаться. В настоящее время выпускается несколько типов саморезов, которые классифицируют по следующим признакам:

  • по цвету и особенностям обработки;
  • по типу резьбы;
  • по форме головки.

Рассмотрим более подробно каждую из этих категорий.

Классификация саморезов по цвету защитному покрытию

В этой категории представлены следующие виды саморезов:

  • фосфатированные;
  • оксидированные;
  • хромированные;
  • оцинкованные;
  • желтопассивированные.

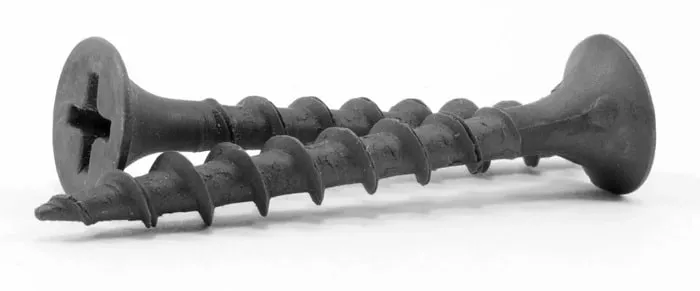

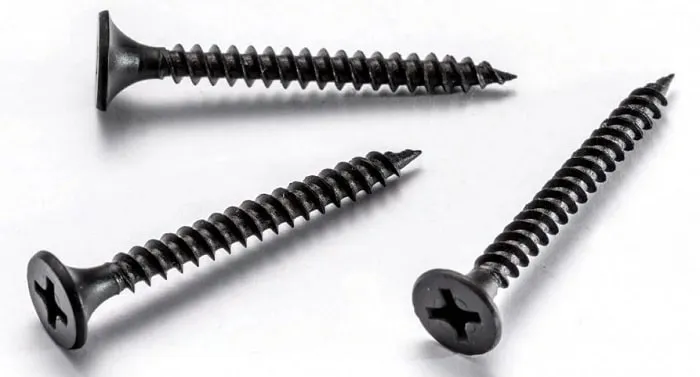

Фосфатированные саморезы

Благодаря доступной стоимости, именно фосфатированные саморезы получили самое широкое распространение. Нанесение тонкого фосфатного покрытия придает изделию черный матовый цвет. Благодаря закалке черные метизы легко вкручиваются в мягкие породы древесины, однако при изгибе легко ломаются. Еще одним недостатком можно считать невысокую коррозионную стойкость.

Черные саморезы широко применяются в бытовых целях, для крепления листовых материалов к деревянному каркасу и при сборке слабонагруженных конструкций.

Оксидированные саморезы

Нанесение оксида магния придает изделиям черный цвет и слабый глянец. Коррозионная стойкость таких саморезов несколько выше чем у фосфатированных аналогов, однако недостаточна для использования в условиях повышенной влажности.

Область применения оксидированных метизов также ограничивается креплением листовых материалов и сборкой конструкций, работающих в помещениях с нормальной влажностью.

Хромированные саморезы

Обработка хромовой кислотой обеспечивает высокую устойчивость хромированного крепежа ко всем видам коррозии. Поверхность саморезов имеет характерный серебристый цвет и металлический блеск. Изделия не подвергаются закалке, поэтому могут выдерживать значительные изгибающие и скручивающие нагрузки.

Несмотря на устойчивость к коррозии, механическим нагрузкам и воздействию агрессивных сред, хромированные саморезы не получили широкого распространения в строительно-ремонтных работах из-за высокой стоимости. Такой крепеж широко применяются в мебельной промышленности и при декорировании интерьеров.

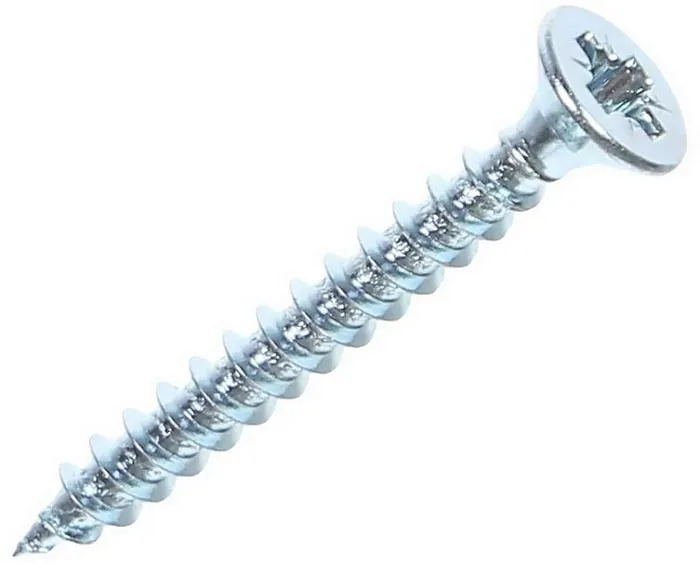

Оцинкованные саморезы

Цвет оцинкованных саморезов обусловлен типом цинкового сплава, которым покрывается изделие. Чаще всего, встречаются серебристые и золотистые виды. Цинковое покрытие обеспечивает высокую устойчивость к коррозии, а отсутствие термообработки позволяет выдерживать значительные механические нагрузки.

Благодаря устойчивости к коррозии и высокой механической прочности, оцинкованные саморезы могут использоваться для сборки ответственных деревянных конструкций, работающих в условиях повышенной влажности.

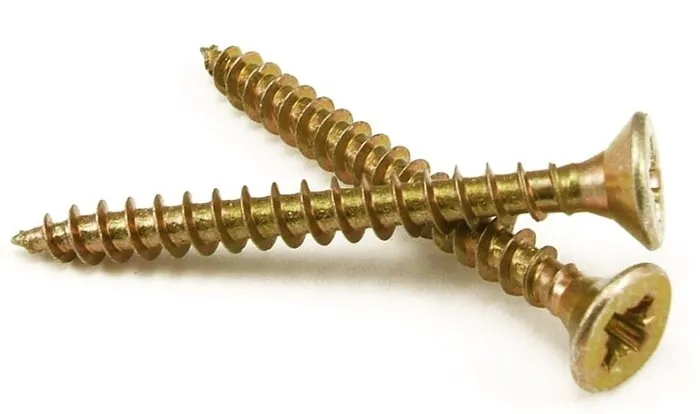

Желтопассивированные саморезы

Помимо нанесения защитного покрытия из цинкового сплава, желтопассивированный крепеж обрабатывается хромовой кислотой, что существенно увеличивает устойчивость саморезов к воздействию влаги и механическим повреждениям.

Желтопассивированные метизы применяют в тех случаях, когда, помимо эксплуатационных характеристик, большое значение имеет декоративная составляющая конструкции.

Важно! При выборе крепежа особое внимание необходимо уделять условиям эксплуатации деревянных конструкций. Фосфатированные и оксидированные метизы не следует использовать для наружных работ и сборки конструкций, испытывающих значительные механические нагрузки.

Классификация саморезов по типу резьбы

Существует три типа резьбы, которая используются при изготовлении изделии:

  • крупная резьба с широким шагом;
  • мелкая резьба с частым шагом;
  • двухзаходная резьба.

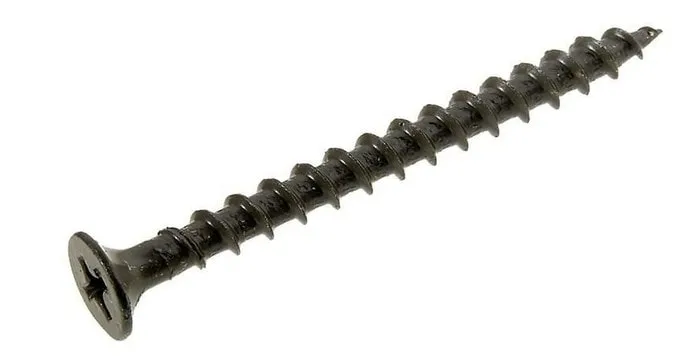

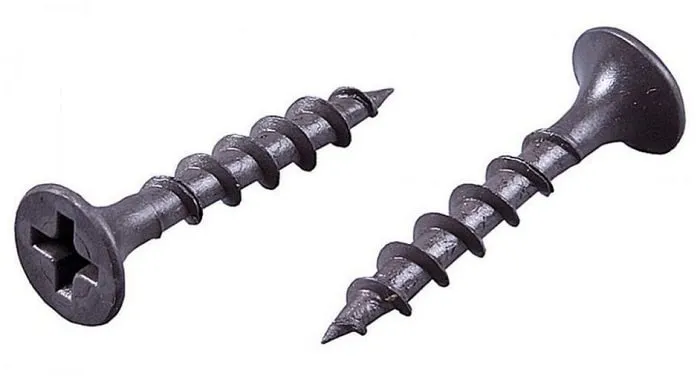

Саморезы с крупной резьбой

Такие метизы применяются для сборки конструкций из древесины, ДСП, фанеры, MDF и других композитных материалов на древесной основе. Такую резьбу, чаще всего, имеют оксидированные и фосфатированные черные саморезы по дереву.

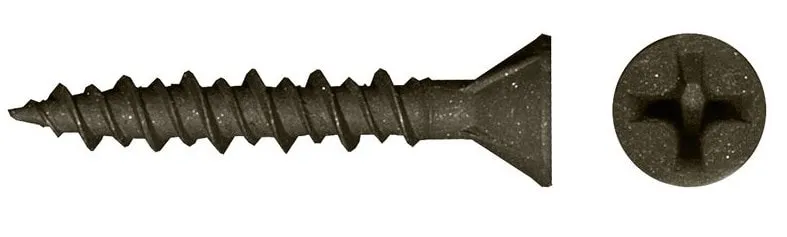

Саморезы с мелкой резьбой

Крепеж с мелкой резьбой целесообразно использовать при работе с твердыми породами древесины икреплении листовых материалов к металлическому каркасу.

Саморезы с двухзаходной резьбой

Такая резьба встречается значительно реже чем две предыдущих разновидности. Саморезы с двухзаходной резьбой применяются для сборки конструкций из материалов, имеющих различную плотность.

Важно! Именно от правильного выбора типа резьбы зависит прочность и жесткость конструкции.

Классификация саморезов по форме головки

В зависимости от особенностей крепления и назначения саморезы по дереву могут быть:

  • с прессшайбой;
  • с шестигранной головкой;
  • кровельными.

К отдельной группе метизов относятся конфирматы – специальные крепежные изделия, применяемые, преимущественно, в мебельной промышленности.

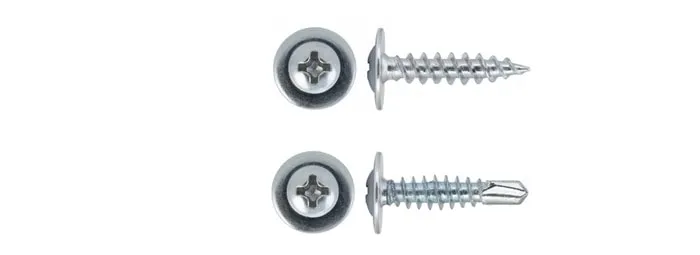

Саморезы с прессшайбой

Встречается две разновидности саморезов с прессшайбой: острые и с наконечником в виде сверла.

Наличие прессшайбы позволяет обеспечить плотный прижим листовых облицовочных материалов к деревянному или металлическому каркасу, поэтому, чаще всего, саморезы с прессшайбой применяются для обшивки различных конструкций листовым металлом, фанерой, ДСП, ДВП и другими облицовочными материалами. Кроме того, они могут вкручиваться в металл без предварительного засверливания.

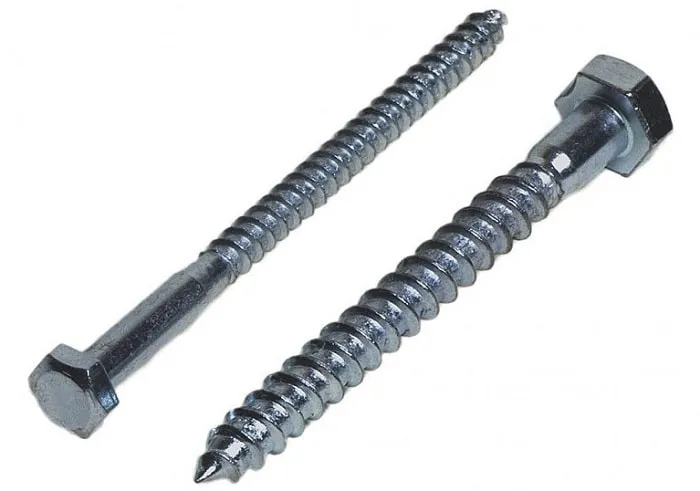

Саморезы с шестигранной головкой

Этот вид крепежа отличается большой несущей способностью и высокой устойчивостью к воздействию агрессивных сред. Используются такие саморезы при сборке конструкций, подверженных значительным механическим нагрузкам. Кроме того, они применяют для крепления к несущим стенам тяжелых бытовых и промышленных приборов, кондиционеров, кронштейнов для установки аудио- и видеотехники и т.д.

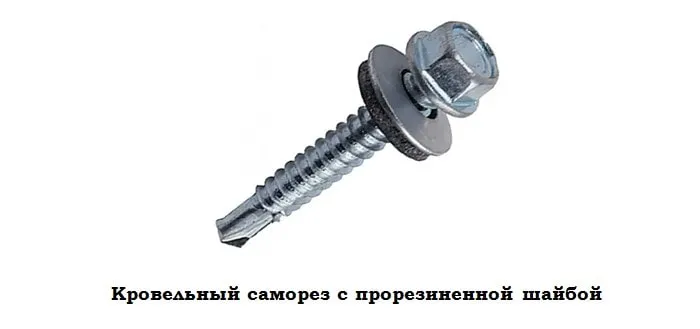

Кровельные саморезы

Отличительной особенностью кровельных саморезов является наличие специальной прорезиненной шайбы, предотвращающей проникновение влаги в месте крепления кровельного материала. Такие метизы могут иметь как крупную, так и мелкую резьбу. Наконечник, как правило, имеет форму сверла.

Как следует из названия, такие метизы используются для крепления кровельных материалов к металлической или деревянной обрешетке. Кроме этого, кровельные саморезы применяют при установке заборов из профнастила и других видов листового металлопроката. Для придания привлекательного внешнего вида и увеличения коррозионной стойкости крепежа на головки кровельных саморезов может наноситься специальное цветное покрытие.

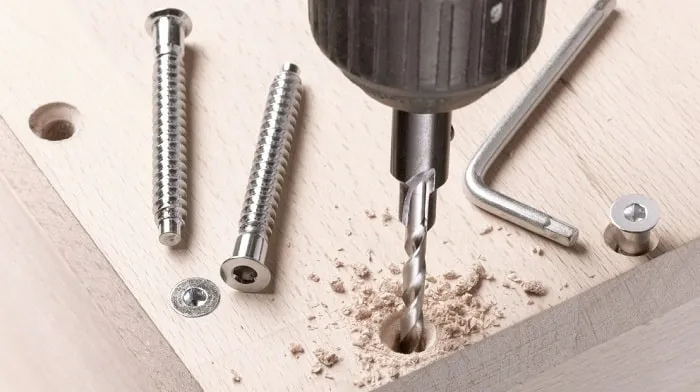

Конфирматы

Главным отличием комфирматов от остальных саморезов является то, что использовать их без предварительного засверливания невозможно. Существуют специальные комбинированные сверла, которые позволяют сформировать отверстие соответствующей конфигурации.

Еще одной особенностью этого вида крепежа является наличие внутреннего шестигранника в головке. По окончанию сборки в него может быть установлена специальная декоративная пробка.

Маркировка саморезов

В соответствии с ГОСТ 11625-80, регламентирующим основные конструктивные особенности самонарезных винтов, в маркировке саморезов по дереву должны указываться:

  • номинальный диаметр резьбы, d;
  • шаг резьбы, P;
  • длина, l;
  • диаметр головки, D;
  • высота головки,k;
  • допуск биения, ±IT14/2;
  • номер крестообразного шлица;
  • диаметр крестообразного шлица, m;
  • глубина крестообразного шлица, h;
  • глубина вхождения калибра в крестообразный шлиц;
  • недовод резьбы.

Таким образом, маркировка самонарезного винта (самореза) в исполнении 2, с диаметром резьбы 2,5 мм и шагом 1,5 мм, длиной 45 мм, из материала группы 01, имеющего защитное цинковое покрытие толщиной 6 мкм, будет выглядеть следующим образом:

Винт 2-2,5х1,5х45.01.016 ГОСТ 11625-80

На практике, такое обозначение встречается редко, большинство продавцов ограничиваются указанием диаметра резьбы и длины самореза.

Таблицы размеров

Ниже приводятся размеры наиболее распространенных самонарезных винтов.

Размеры черных саморезов по дереву

Номинальный диаметр,

Ед. изм.

3,5

3,8

4,2

4,8

Диаметр головки, А

мм

7,9-8,5

8,5-9,1

Высота головки, F

мм

4,5-7,0

Наружный диаметр резьбы, D1

мм

3,5-3,9

3,8-4,2

4,2-4,6

4,9-5,4

Внутренний диаметр резьбы, D2

мм

2,1-2,4

2,2-2,5

2,6-2,9

3,1-3,4

Шаг резьбы, Р

мм

2,7-2,8

2,8-2,9

3,1-3,2

Глубина шлица, Q

мм

2,4-2,9

2,5-3,2

Ширина шлица, М

мм

4,5-5,1

Шлиц

мм

Philips № 2

Радиус головки, R

мм

4,5-5,0

Минимальный крутящий момент

Н*м

2,0

2,8

4,5

6,5

Длина метизов стандартизирована и может быть: 16; 19; 25; 35; 41; 45; 51; 55; 64; 70; 76; 89; 95;102; 127; 152 мм.

Размеры желтых саморезов по дереву

Номинальный диаметр,

Ед.

изм.

2,5

3,0

3,5

4

4,5

5

6

Диаметр головки, А

мм

4,7-8,1

5,7-6,1

6,6-7,1

7,6-8,1

8,6-9,1

9,6-10,1

11,6-12,1

Высота головки, H

1,4

1,8

2,0

2,35

2,55

2,85

3,35

Наружный диаметр резьбы, D

2,3-2,5

2,8-3,1

3,2-3,6

3,7-4,1

4,2-4,6

4,7-5,1

5,7-6,1

Внутренний диаметр резьбы, d

1,1-1,5

1,5-1,9

1,8-2,2

2,0-2,5

2,2-2,7

2,5-3,0

3,2-4,1

Шаг резьбы, Р

1,0

1,35

1,6

1,8

3,0

3,2

3,6

Глубина шлица, Q

1,2-1,6

1,6-2,1

1,8-2,2

2,0-2,5

2,5-3,0

3,0-3,6

Ширина шлица, М

2,5

2,5

3,0

3,5

4,8

5,3

6,3

Шлиц

Радиус головки, R

Pz1

Pz2

Минимальный крутящий момент

Н*м

1.0

1.5

2.0

3.0

4.4

6.1

Длина желтых самонарезных винтов

Ø, мм

L, мм

Ø, мм

L, мм

Ø, мм

L, мм

Ø, мм

L, мм

Ø, мм

L, мм

Ø, мм

L, мм

2.5

3.5

4.0

4.5

5.0

6.0

6.0

5.0

3.0

4.5

4.0

Размеры саморезов с прессшайбой

Обозначение

L, мм

Q, мм

D, мм

Р, мм

d, мм

U, мм

Н, мм

А, мм

В, мм

12,5-13,5

1,9-2,35

4,15-4,28

1,6-1,75

2,68

1,0-1,2

2,1-2,45

10,6-10,8

7,0-7,15

13,5-14,5

15,5-16,5

18,5-19,5

24,0-26,0

31,0-33,0

40,0-42,0

50,0-52,0

75,0-77,0

Размеры саморезов с шестигранной головкой

Наружный диаметр резьбы, d, мм

5

6

8

10

12

16

20

Внутренний диаметр резьбы, d2, мм

4,2

5,6

Шаг резьбы, Р, мм

2,2

2,6

3,6

4,5

5,0

6,0

7,0

Высота головки, k, мм

3,5

4,0

5,5

7,0

8,0

10,0

13,0

Размер пол ключ, S, мм

Длина стержня, L, мм

min

max

Размеры кровельных саморезов

Обозначение

L,

длина, мм

P,

шаг резьбы, мм

C, толщина фланца, мм

Df,

диаметр фланца, мм

е,

для справок, мм

K,

высота головки, мм

S,

размер под ключ, мм

18-20

1,6

0,9

9,8-10,5

8,71 min

3,8-4,3

7,78-8,

24-26

31-33

37-39

49-51

24-26

1,8

1,0

10-11

5,25-5,4

31-33

37-39

49-51

24-26

11 min

31-33

37-39

Обозначение

D,

Диаметр резьбы, мм

Dp,

Диаметр сверла, мм

T,

Длина сверла, мм

Dw,

Диаметр шайбы, мм

Аг,

Толщина резины, мм

А

Толщина шайбы, мм

Масса 1000 шт, кг

4,62-4,8

3,9

5,5-6,0

13,8-14,2

2,8-3,2

0,8-0,9

3,2

3,8

4,3

4,9

5,9

5,28-5,5

4,55-4,7

7,6-9,0

6,34

7,56

7,85

9,46

6,03-6,3

5,4-5,55

8,0-9,6

15,9-16,3

8,5

13,8-14,2

9,6

10,4

При оптовой закупке крепежных изделий, помимо их конструктивных особенностей, имеет значение и вес метизов.

Вес саморезов

Ниже приводится масса наиболее распространенных самонарезных винтов.

Винты самонарезные фосфатированные по дереву

Длина, мм

Масса 1000 штук, кг

1,20

1,35

1,55

1,70

2,15

2,25

2,40

2,60

3,70

4,70

8,05

9,30

1,65

Винты самонарезные оксидированные по металлу

Длина, мм

Масса 1000 штук, кг

1,2

1,4

1,6

1,7

2,0

2,2

2,4

2,6

3,7

4,15

Винты самонарезные с пресс шайбой, острые

Длина, мм

Масса 1000 штук, кг

1,2

1,4

1,6

1,7

2,0

2,2

2,4

Как выбрать длину самореза

Для того чтобы крепление элементов конструкции было надежным и безопасным необходимо правильно подобрать длину крепежа.

При выборе длины метиза для крепления деревянных элементов конструкции, чаще всего, руководствуются простым правилом: саморез должен углубляться в базовую деталь на треть высоты прикрепляемого элемента. Другими словами, если высота прикрепляемой детали равняется 30 мм, для надежного крепления, саморез должен войти в основание не менее чем на 10 мм. Несложные вычисления показывают, что в этом случае, вполне достаточно самореза длиной 40 мм. Если расчетная длина не соответствует стандартной длине крепежа, следует использовать ближайший больший размер.

При креплении к стационарному основанию, например, к бетонной стене, необходимо учесть несколько факторов:

  • длина самореза должна быть больше высоты прикрепляемой детали в 2 – 2,5 раза;
  • для того чтобы саморез не уперся в бетонное основание необходимо учесть глубину посадочного отверстия и длину пластмассового дюбеля;
  • крепить массивные элементы конструкции к стационарному основанию предпочтительнее с помощью оцинкованных или желтопассивированных метизов, поскольку их несущая способность заметно выше чем у фосфатированных или оксидированных саморезов;
  • для ввинчивания в пластмассовый дюбель предпочтительнее использовать саморезы с крупным шагом резьбы.

Важно! При соединении элементов конструкции саморезы не должны проходить насквозь, это не только способствует появлению трещин, но и может привести к серьезным травмам.

В чем отличие саморезов по дереву и по металлу

Учитывая тот факт, что плотность древесины значительно меньше плотности металла, для более надежного крепления саморезы по дереву выпускаются с широким шагом резьбы. Высокая прочность металла позволяет добиться надежного соединения даже при мелком шаге резьбы.

Еще одним отличием является наличие у некоторых видов саморезов по металлу наконечника в виде сверла, позволяющего вкручивать метизы, без предварительного засверливания, не только в жестяной профиль, но и в стальные элементы конструкций.

Как работать с саморезами?


Работа с саморезами – это достаточно простой процесс. Вот некоторые основные шаги:

  1. Выберите правильную длину самореза в зависимости от толщины материала, который вы будете крепить.

  2. Отметьте место, где нужно закрепить саморез.

  3. При помощи сверла нужного размера сделайте отверстие в материале, чтобы облегчить вворачивание самореза. Диаметр отверстия должен быть чуть меньше диаметра самореза, но достаточно большим, чтобы его можно было легко завинтить.

  4. Поместите саморез в отверстие и завинтите его при помощи отвертки или шуруповерта. Убедитесь, что саморез завинчен достаточно крепко, чтобы крепление было надежным, но не завинчивайте его слишком сильно, чтобы не повредить материал.

  5. Если вам нужно закрепить несколько саморезов, рекомендуется использовать одинаковые интервалы между ними.

  6. Если вы используете саморезы для крепления двух материалов, убедитесь, что они выровнены и противоположные поверхности находятся на одном уровне.

  7. Если вам нужно заменить саморез, который вы уже закрепили, используйте отвертку или шуруповерт, чтобы отвинтить его из материала.

Некоторые полезные советы:

  • Если вы закрепляете саморезы в древесине, используйте саморезы с широкой резьбой.

  • Если вы закрепляете саморезы в металлических материалах, используйте саморезы с мелкой резьбой и сначала сделайте отверстие в металле при помощи специального сверла.

  • Если вы закрепляете саморезы в гипсокартоне или других легких материалах, используйте саморезы с мелкой резьбой и предварительно сделайте отверстие в материале.
