Разборка утюга Tefal Easygliss Plus FV2023E0 — пошаговая инструкция

Полезное руководство по разборке утюга Tefal Easygliss Plus FV5716E0. Узнайте, как произвести разборку утюга Tefal и выполнить обслуживание своими руками для оптимальной производительности и долгого срока службы.

Как разобрать и почистить утюг Tefal от накипи внутри

Всем привет! Сегодня я покажу как разобрать и почистить утюг Tefal от накипи внутри. Это наш домашний утюг, который моя драгоценная супруга выбирала по внешнему иду. Скажу Вам, что по характеристикам он не разочаровал. Еще бы, рядом ведь был я и предлагал надежные экземпляры.

Предыстория розового утюга Tefal

На третий год верной службы наш розовый красавец начал плеваться отходами парогенерации. Выглядело это вот так.

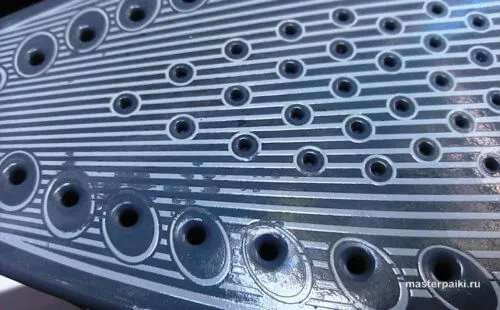

грязная подошва утюга тефаль

Керамическая подошва имеет отверстия для пара, которые успешно начали забиваться. Дело в том, что в инструкции на утюг Tefal написано «заливать только воду из под крана».

модель и характеристики утюга тефаль FV4631

Таким образом, накипь и грязь постепенно превращались в нагар и начали вылазить наружу при каждом отпаривании. Все это дело летело на рубашки и платья, чего нельзя было допустить категорически. У нас даже вставал вопрос о покупке нового утюга! Но тут Мастер Пайки проснулся и начал бить себя в грудь, мол «я все починю!». Так что пришлось разбираться.

герой поста - утюг Tefal розового цвета

Забыл сказать, что поначалу мы использовали специальный карандаш для чистки утюга и на некоторое время он помогал, правда запах стоял невыносимый. Впрочем это я уже рассказывал в своем Топ 5 способов почистить утюг от накипи внутри и нагара на подошве. Оттуда мы знаем, что карбамидовый карандаш не попадает внутрь каналов утюга и не чистит все там.

В общем, решил я разобрать утюг, что люблю с детства, чтобы посмотреть на каком этапе начались загрязнения каналов.

Разборка утюга Tefal своими руками

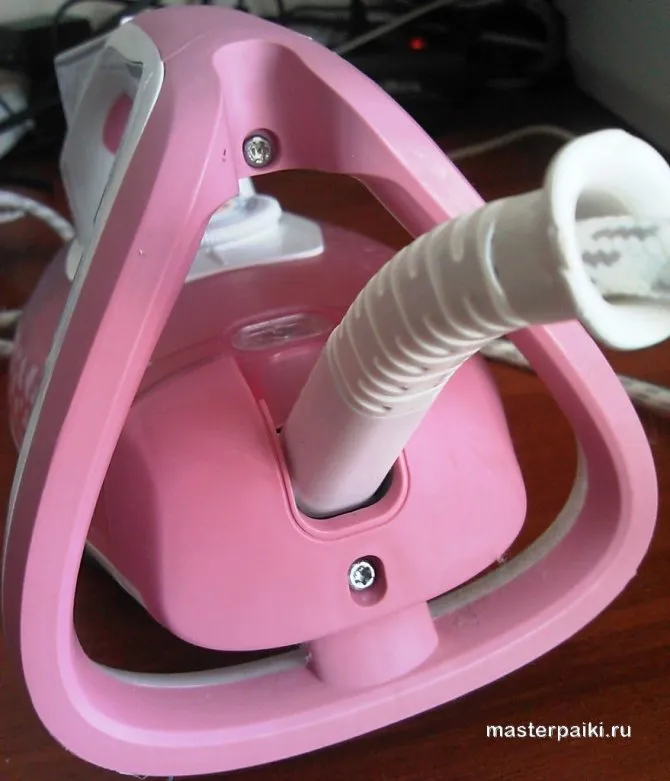

Чтобы разобрать утюг Tefal розового цвета модели FV4631, нужно выкрутить два винта у основания утюга со шляпкой под звездочку.

для разборки нужно открутить два самореза сзади утюга

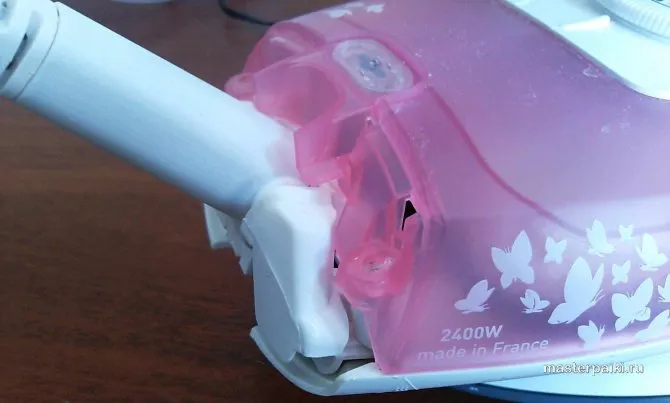

После этого снимаем крышку и отводим из зацепа нижнюю часть ручки утюга.

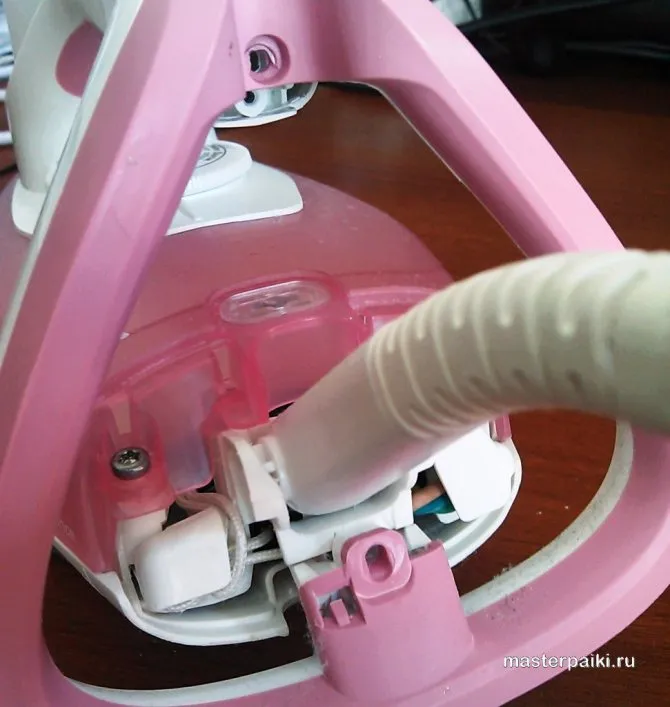

заднее крепление провода утюга тефаль

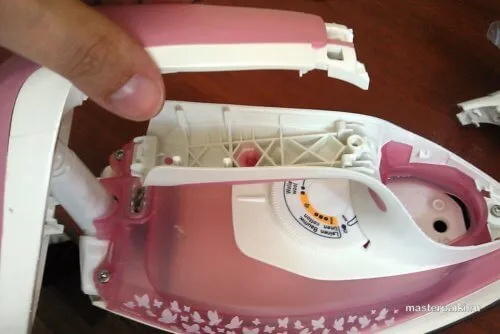

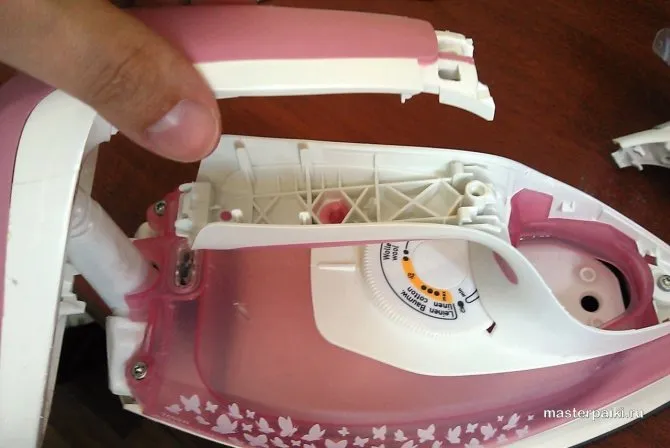

После этого верхнюю часть ручки утюга отщелкиваем из защелок и снимаем.

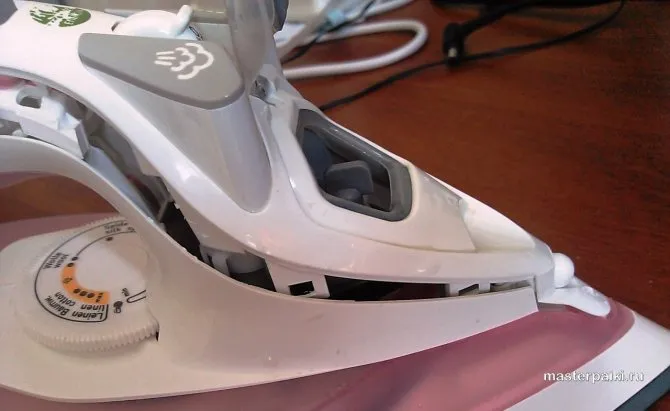

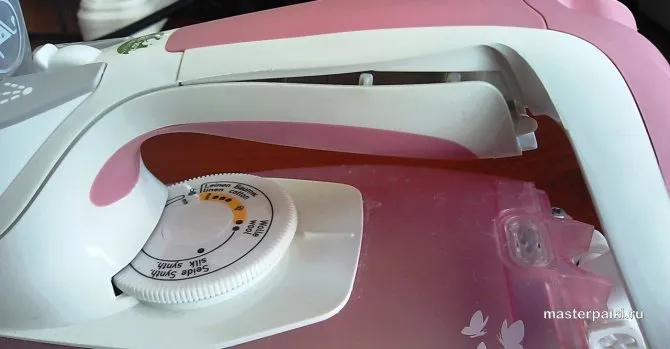

верхнюю часть ручки утюга нужно отщелкнуть по периметруприподнимаем переднюю часть пластикового корпуса утюга тефаль

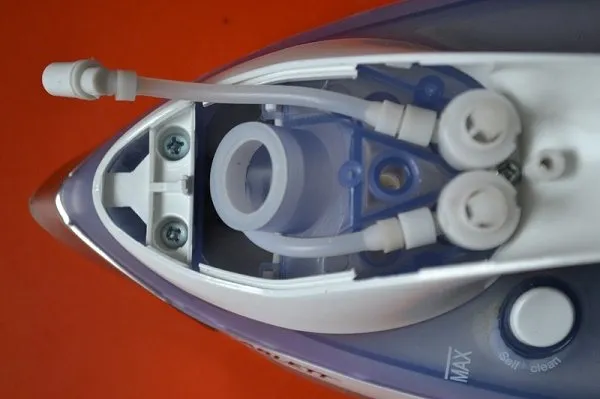

распределительная система брызгалки встроенной в утюг тефаль

снять верхнюю часть ручки утюга тефаль

Под ручкой находятся три винта – выкручиваем их.

выкручиваем саморезы для разборки утюга тефаль

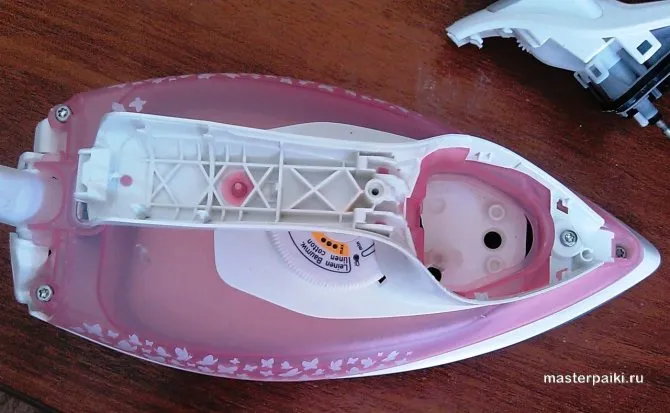

вид сверху на разобранный утюг тефаль

После этого появляется возможность извлечь контактную группу 200 В.

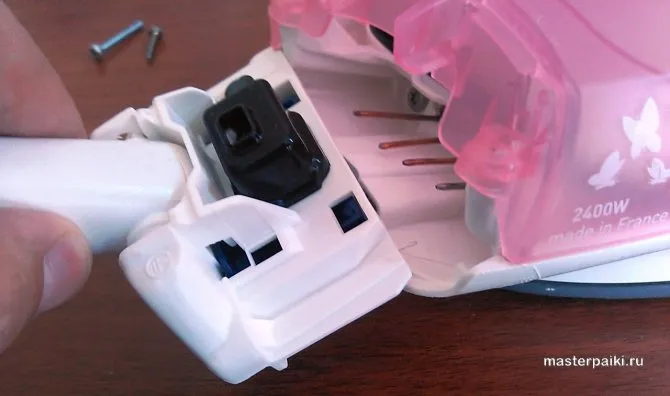

задняя часть утюга тефаль при разборке на части

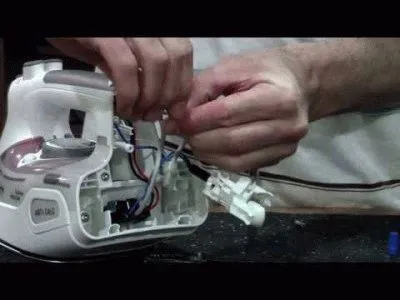

При вынимании этой запчасти нужно запомнить, каким образом располагались контакты, чтобы при сборке не ошибиться.

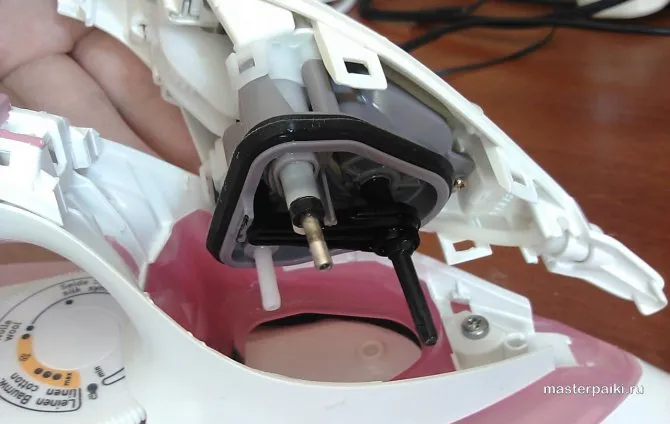

контактная группа питающей сети утюга тефаль при разборке

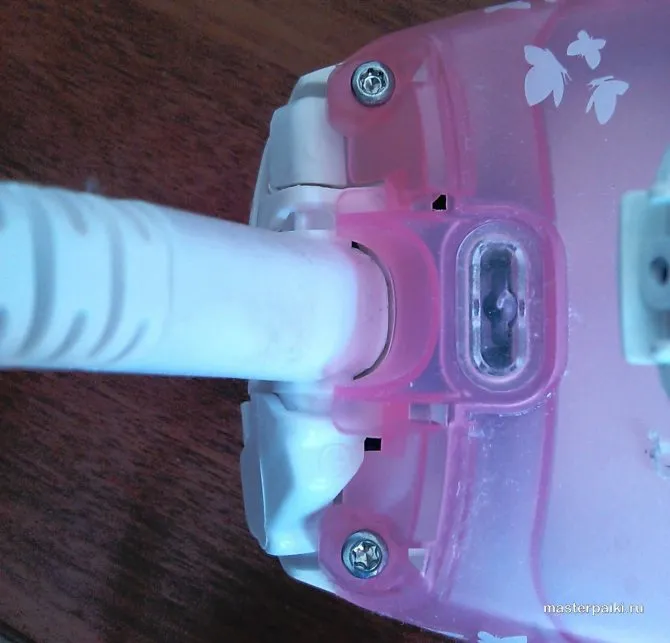

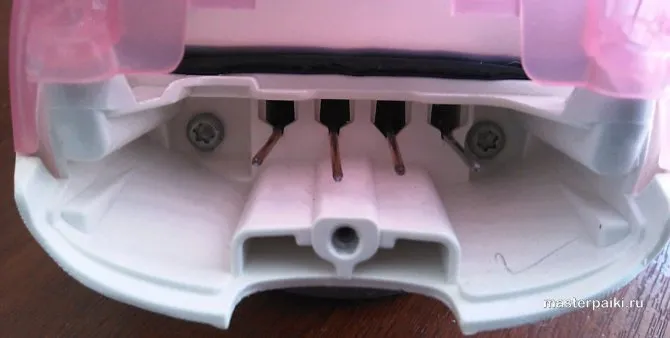

Заглядываем в попу утюгу и видим еще два винта, которые держат крышку – их выкрутить.

контактная группа 220 вольт внутри утюга

После этого мы можем снять пластик с подошвы утюга и увидеть все внутренности. Их немного.

разделяем домашний утюг тефаль на две части

стоит ли покупать утюг тефаль

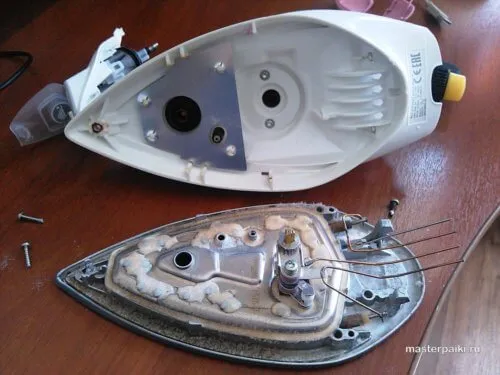

верхняя и нижняя части утюга разобранного для чистки

Как почистить утюг Tefal от накипи внутри

Теперь приступаем к самому интересному – разводим лимонную кислоту в горячей воде в соотношении чем больше тем лучше.

лимонная кислота может быть любого производителя

Я делал две промывки, так что первую можно сделать посильнее, а вторую послабее. Третий раз промыть водой.

Готовим посудину для подошвы утюга. Кладем туда палочки от японской еды или подставку, наливаем ядреный кислотный раствор и погружаем туда подошву утюга.

погружаем подошву утюга в раствор лимонной кислоты

ВНИМАНИЕ! Вода не должна доходить до контактов термостата!

термостат утюга нельзя заливать водой

После 15 минут закисания и прокачки раствора лимонной кислоты через паровые каналы с помощью резиновой груши, получилась вот такая вода.

грязная вода после чистки утюга

Второе замачивание дало куда чище результат. Третий раз промываем водой и сушим утюг.

как чистить утюг своими руками

подошва утюга почищенная от накипи внутри

Все паровые каналы чистые и после сушки можно заливать только очищенную или дистиллированную воду. Соблюдайте простые правила эксплуатации Ваших утюгов и они прослужат долго.

Как разобрать утюг Tefal своими руками: инструкция с видео

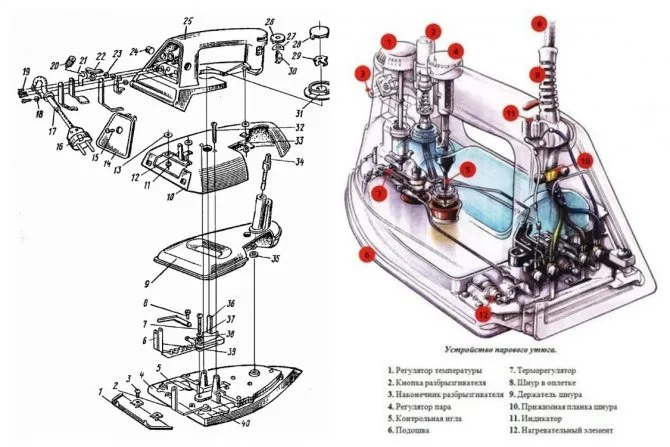

Начиная простейшими советскими утюгами, конструкция включает следующие элементы:

  1. Корпус с регулятором.
  2. Подошва.
  3. Спираль, завальцованная в подошву.
  4. Набор электрических соединений.

Бойлер, снабженный ТЭНом

Рядовой утюг снабжен двумя съемными деталями. Подошва, задняя стенка со шнуром. Всегда ставят болты, искусство состоит в отыскании крепежа. Старенькие советские утюги головки прятали под ручкой регулятора. Причем снять последнюю иногда было проблемой. Чаще удавалось сделать необходимое шлицевой отверткой, приводимой в действие умелыми руками. Задняя стенка могла крепиться болтом или просто защелкиваться. В последнем случае соединение становилось недолговечным. Зато за задней стенкой можно обнаружить колодку, куда крепится сетевой шнур. Неисправность кабеля провоцирует 20% неисправностей. Соответственно, прозвоним жилы немедля.

Ремонт утюгов удобно проводить, отбросив китайский тестер. Регулятор изменяет натяг биметаллической пластины. Повращайте ручку, попытайтесь понять, исправен ли сенсор, насколько гладко работает. Если образовались выбоины, некоторые участки плохо пропускают электрический ток, будет сразу видно. Разумеется, регулятора лишены утюги, снабженные функцией автоматической подстройки под ткань, в большинстве случаев, как полвека назад, круглая вращающаяся плашка располагается под ручкой. А что за подошвой.

Откручены болты, получим доступ к нагревательному элементу, механизму регулятора. У современных утюгов корпусом скрывает минимум две интересные детали:

Думающий о нас утюг Тефаль

Первый занимает произвольное место, определяется конструкцией. Второй облюбовал носик. Разумеется, подальше от подошвы. Схема действия такова:

  • достигает нужной температуры подошва;
  • автоматически подается жидкость из резервуара;
  • под действием температуры вода становится паром;
  • паровой удар сбрасывается специальной кнопкой, накачивающей чуть большее количество жидкости.

Теплотворная способность подошвы утюга ниже бесконечности. Между двумя паровыми ударами пройдет время. Бывают схемы, где выбросы идут разделенными короткими интервалами времени двойками, тройками. Как при полуавтоматической стрельбе. Затем — непременная пауза. Встречаются устройства с предварительным подогревом воды бойлером. Понятно, никакого бойлера внутри нет, водонагреватель, правда, стоит. Более высокая температура позволит легче получать пар. Замечательно смотрятся беспроводные утюги FreeMove, работающие циклами. Нагрев — 4 секунды, работа 25 секунд. Тепло запасается подошвой, водой (водные аккумуляторы тепла на основе бассейнов частных домов помогут объяснить принцип действия). Процесс контролируется автоматикой, достаточно энергии накоплено, начинает мигать зеленая лампочка, свидетельствуя: можно начинать гладить.

О беспроводных утюгах можно говорить отдельно. Конструкцией несильно отличаются от обычных с паром. У многих производителей приложена опция с пристегиванием шнура, однако особенность утюгов Тефаль: беспроводной означает – никакого провода.

Инструмент

Чтобы успешно отремонтировать утюг, давайте подготовим сначала кой-какой самодельный инструмент; много времени это не займет и существенных расходов не потребует:

  • 2-4 отжимника для крышек;
  • отжимник для скрытых защелок;
  • дешевый светодиодный фонарик (именно светодиодный) и лупу;
  • полоску замши, пилку для ногтей, спирт;
  • или, взамен п. 4 – ластик карандашный, ластик чернильный, кусочек чистой тряпочки, спирт.

Отжимники

Вскрытие верхней крышки утюга столовым ножом

Отжимник для крышек делается из верхнего, самого прочного слоя бамбука размерами и толщиной с палочку от мороженого; один его конец срезается на клин. Крышки на корпусе утюгов часто ставят на защелки без фиксации. В сервисном центре такую крышку сжимают специальными клещами и вынимают. Чтобы снять ее кустарным способом, крышку нужно поддеть: зубья защелок без фиксации скошены с обеих сторон и выходят из пазов неповрежденными. Но вскрывать крышки на тугих защелках столовым ножом или широкой отверткой, как на рис. справа, не надо: сталь оставит на пластике следы. Прочность поверхностного слоя бамбука на изгиб выше, чем у пластиков, а на сдвиг ниже. Поэтому бамбуковый отжимник правильно поддетую крышку снимет, но, возможно, с поверхности помнется сам, не повредив пластик. Если же крышка не поддета неправильно и не поддается, бамбуковый отжимник сломается, не испортив утюга. Действуют бамбуковыми отжимниками попарно, поддевая деталь с 2-х сторон.

Хороший тонкий отжимник для фиксируемых защелок получается из срезанной на клин пластиковой мешалки для кофе, которые выдают кофейные автоматы. Отжимник из мешалки проходит в любую щель и аккуратно отводит усы защелок с фиксацией, не царапая и не ломая ни их, ни детали корпуса.

Фонарик и лупа

Дешевые мини-фонарики на светодиодах дают очень жесткий свет с резкими тенями. В данном случае это достоинство: такой свет глубоко проникает в тонкие щели, и под лупой можно разглядеть, что там держит деталь. Для этого сначала поддевают крышку, которую непонятно как снимать, бамбуковыми отжимниками, подсвечивают и разглядывают, что там держит.

Как управляться с защелками

Лучше всего, конечно, найти схему разборки утюга данной модели, но попробуйте-ка! И типовых схем расположения секретных запоров тоже не ищите: они могут быть разными у одной и той же модели одного и того же изготовителя. Читали в инструкциях: «Производитель оставляет за собой право вносить в конструкцию изменения, не влияющие на работоспособность изделия»? Т.е., при разборке утюга скрытые соединения скорее всего придется искать самому.

Надо сказать, западные фирмы постепенно отходят от принципа: «Сам чинить хочешь? Что ж, ломай и новый покупай!» Но азиаты упорно за него держатся. Напр., если ваш утюг китайский, то носовой крепежный винт (см. далее) скорее всего окажется не под крышкой заливочной горловины, а… под кнопками подачи воды и пара!

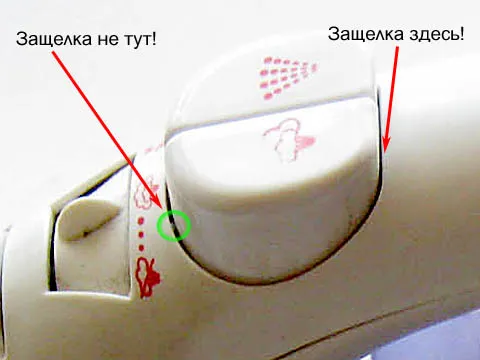

Скрытые защелки в кнопках утюга

Подсветим, посмотрим. Видите обведенное зеленым на рис? Так вот, это не защелка, а скользящий шип в пазу. Защелки с другой стороны кнопок. Чтобы кнопки снять и разобрать утюг, нужно:

  • Подать кнопку вперед.
  • Вставить сзади нее отжимник из мешалки.
  • Отжать защелку.
  • Не вынимая отжимника, поднять кнопку вверх до упора. Должен быть слышен слабый щелчок зуба защелки, вышедшего из паза.
  • Придерживая кнопку, чтобы не упала, вынуть отжимник.
  • Продолжая придерживать кнопку, подать ее вперед с наклоном, чтобы скользящий шип вывернулся из паза.
  • Проделать то же самое с другой кнопкой.

Фасонный крепеж

Винты в утюгах западных производителей чаще всего или обычные с крестовым шлицем или под шестигранник. Покупать для последних спецотвертку с набором бит для разового ремонта нет смысла: винт с шестигранным шлицем элементарно отворачивается плоской отверткой с тонким жалом подходящей ширины. Ею же можно отворачивать винты со шлицом трилистник, которые очень любят китайцы, (справа на рис.), но без сильного нажима: боковое усилие при этом создается значительное и винт в резьбе может просто заклинить. Если винт сидит туго, его срывают серией мелких рывков, переставляя отвертку в другие пары пазов.

Сложнее всего будет отвернуть винт со шлицом TORXX (справа на рис.): ножницы или пинцет его возьмут, только если винт болтается в резьбе. Удобнее всего винты TORXX отворачивать без спецключа малыми плоскогубцами-утконосами; можно и бокорезами, но тогда на перемычке шлица останутся вмятинки. Винту от них ничего не будет, но опытный мастер, вдруг к нему попадет этот утюг, накинет на ремонт за предыдущий неквалифицированный доступ.

Процесс разборки

Разборка утюга Tefal, особенно новых моделей, немного сложнее, чем обычных утюгов. Все дело в спрятанных винтах, скрытых пластиковых защелках и множественных деталях корпуса.

Прибор французский, поэтому нужно учесть, что винты, которыми крепится корпус, обычно имеют шляпки с шестиконечными выемками, так что желательно иметь необходимый набор насадок. Начинать разбор следует с выкручивания винтов в задней части корпуса утюга, которые держат, соответственно, заднюю крышку.

Далее снимаем верхнюю часть корпуса, где расположены регуляторы системы подачи пара и воронка для залива воды. В более современных моделях вся эта конструкция держится на одной части корпуса и крепится защелками. Например, чтобы разобрать утюг Тефаль Ультиматум Автоклемм, отстёгиваем по две защелки, которые расположены с каждой стороны такого корпуса. Потянув на себя и вверх, с задней части утюга снимается ручка, а вернее верхняя её часть.

Винты

Но в большинстве ходовых моделей сначала нужно снять кнопки, под которыми скрываются крепежные винты. Снимая кнопки необходимо учесть, что под ними также скрываются и прочие мелкие детали, типа пружин или резинок, так что старайтесь их не потерять. Откручиваем открывшиеся винты и снимаем освободившиеся части корпуса. Также аккуратно снимаем диск терморегулятора, под которым тоже могут скрываться винты, и отключаем шнур от клеммной колодки, которая скрывает ещё два винта.

Крепежи

Открутив все винты, снимаем пластмассовый корпус. Делаем это аккуратно, т.к. кроме винтов, он также может иметь и другие крепежи – фиксироваться пластиковыми защелками. Приложив к корпусу излишнее усилие при выкручивании винтов, или резко дернув, можно их сломать, поэтому в процессе разборки лучше лишний раз проявить осторожность и прощупать стыки на наличие защелок. Если сделать тактильно это не получается, можно использовать плоские крепкие предметы, например, нож.

Подошва

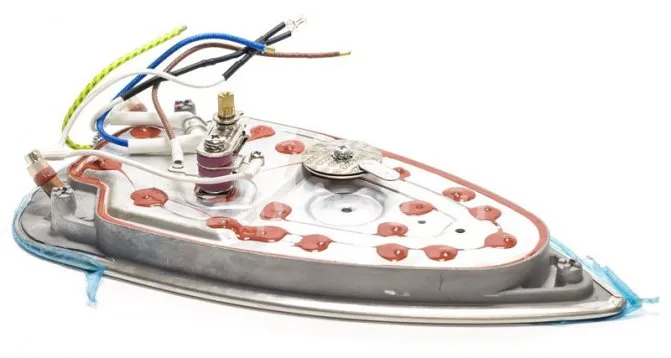

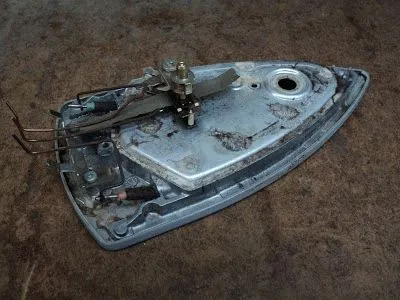

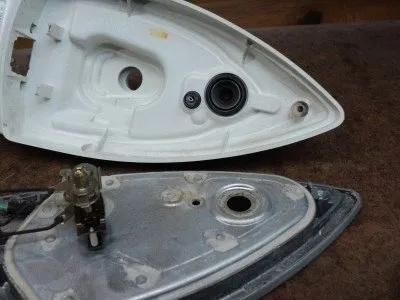

Если разборка прошла успешно, перед Вами предстает отдельно пластиковый корпус и металлическая подошва. Подошва может также быть накрыта отдельной металлической крышкой, которая скрывает контакты и клеммы.

Крышка

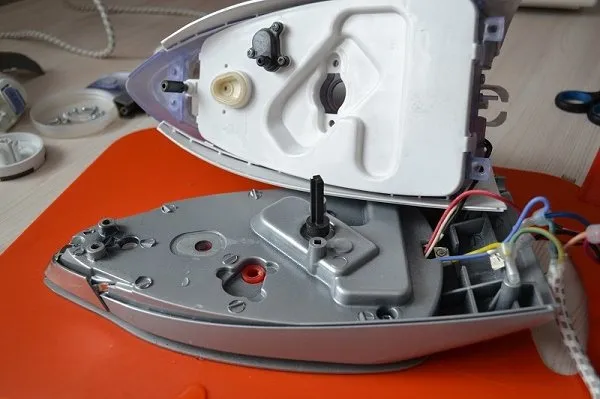

Крышка обычно прикручена винтами. Сняв её, открываем все внутренности и соединения нагревательного элемента. Но если это современная модель, типа Тефаль Ультиматум Автоклемм, то подошва будет сплошная, с встроенным ТЭНом и всеми контактами.

Корпус

Отдельно снятый пластиковый корпус разбирать не следует, так как все пластиковые детали садят на клей. После разборки он будет содержать только емкость для воды, паропроводы и пазы для креплений.

Крышка утюга Тефаль чаще всего сразу снимается отдельно от пластикового корпуса и представляет собой часть с регуляторами подачи пара, воронку для воды и ручку.

Самостоятельный ремонт

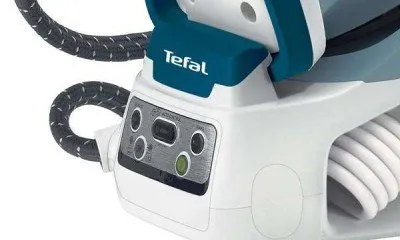

Если у вас модель парогенератора компании Tefal, то вы можете самостоятельно произвести ремонт, устранив при этом простые неисправности. Все модели обладают одинаковой конструкцией, различия существуют только в некоторых нюансах.

Рассмотрим наиболее часто встречающиеся неисправности и способы, как произвести ремонт парогенератора своими руками:

  • Станция сообщает, что готова к эксплуатации, но когда нажимаешь на кнопку, отсутствует подача пара — кнопку необходимо заменить.
  • Парогенератору не подается пар — в этом случае следует проверить работоспособность ТЭНа, предохранителя, электромагнитного клапана, произвести очистку пароотводной трубы. В случае повреждения требуется очистить резервуар бойлера от накипи, произвести замену термостата или шланга, который служит для поступления пара к утюгу.
  • Переключатель давления характеризуется некорректной работой — применяя мультиметр, нужно проверить исправность детали. В случае возникновения поломки требуется произвести замену и установить исправный микропереключатель или тумблер.

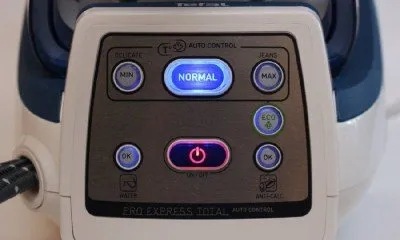

  • На панели управления отсутствует реакция на нажатие кнопки — проверяется целостность проводки, если проблема не находится, то проводку следует заменить.
  • В емкости наблюдается постоянное свечение индикатора низкого уровня воды — необходимо проконтролировать уровень воды в емкости, если он соответствует норме, то причина находится в датчике объема жидкости, его требуется заменить.
  • На подошве утюга из перфораций наблюдается слабое давление пара — для разрешения подобной проблемы рекомендовано проверить регулятор, в случае неисправности произвести замену на новый.

Невозможно предусмотреть все случаи, которые могут возникнуть в процессе функционирования устройства и спровоцировать неисправности. Данный список можно пополнять новыми проблемными ситуациями.

Важно! В этом перечне рассматриваются только такие поломки, которые потребитель способен самостоятельно их устранить. При этом домашний мастер должен обладать общедоступными навыками по работе с бытовыми электроприборами.

Как разобрать парогенератор тефаль

Распространенные неполадки и их устранение

Выполняя ремонт утюга своими руками, предварительно нужно знать, какие проблемы могут с ним возникнуть и как заставить прибор снова работать.

Аппарат не включается

Утюг не включается в основном из-за шнура, который может иметь повреждения на одном или нескольких участках. Если шнур имеет коричневые участки, значит, он в этих местах перегорел и их нужно отрезать и заменить.

Когда видимых нарушений нет, кабель проверяют тестером. Если он не подлежит ремонту, его меняют на новый.

Не работает нагревательный элемент

Нагревательный элемент – самая важная часть утюга. Чтоб понять рабочий он или нет, воспользуйтесь тестером. Если нагревательный элемент не исправный, придется купить новый утюг.

Прежде чем выбрасывать старый вытащите из него шнур, регулятор и предохранитель. Они пригодятся в будущем.

Прибор сам отключается

Происходит это за счет работы термодатчика. Выставив необходимую температуру на приборе во время глажки, он наберет ее и отключится, предохраняя утюг от перегорания.

Современные модели Philips и Tefal имеют функцию автоматического выключения. Встроенные датчики помогают избежать пожара, если утюг забыли в горизонтальном положении.

«Плюется»

Если устройство «плюется», то это может быть связано с поломкой клапана. Чтобы убедиться в этом, нужно закрыть клапан и включить устройство (но не в режиме «подача пара на утюг»). Теперь следует раскачать его.

Появились капли воды? Значит дело в клапане. Для решения этой проблемы стоит обратиться в сервисный центр.

Потекла ржавая вода


Причиной тому может быть высокое содержание солей жесткости, то есть в воде содержится много железа, для устранения дефекта необходимо использовать фильтр для воды.

Сам парогенератор надо промыть чистой водой, заодно произвести профилактику от налета и накипи, воспользовавшись Антинакипинном или лимонной кислотой. В особо тяжелых случаях придется разобраться устройство для механической чистки.

Также одной из причин может стать застоявшаяся вода. Крайне не рекомендуется оставлять ее на длительный срок, потому что она портится и образуется налет. Лучше каждый раз заливать свежую.

Не работает терморегулятор

Проверить работу терморегулятора, можно тестером, переключая режимы нагревания. Если элемент неисправен, его ремонтируют, снимая ручку с корпуса или разбирая весь прибор.

Причины поломки терморегулятора:

  • Образование нагара на контактах. Его удаляют кусочком замшевой ткани, предварительно смоченной в спирте или присыпанной лимонной кислотой. Запрещается применять для очистки наждачную бумагу, это приведет к образованию большого количества царапин;
  • Сгорела биметрическая пластина. Ее починить которую невозможно, придется заменить на новую;
  • Поломался шток. Его починить сложно, поэтому проще поменять полностью весь терморегулятор.

Замена терморегулятора – не сложный процесс, который не требует много денег и усилий.

Обслуживание стандартного утюга

Перед тем как начать ремонт утюга Тефаль своими руками, отслеживайте световую индикацию. В моделях встроены лампочки, диоды, помогающие уловить смысл проблемы. Сетевая, которая не хочет гореть, свидетельствует: нет питания. Дело наверняка подпортил шнур. Не горит нагрев, неисправны: контакт, спираль. Легко проверить. В исправном состоянии сопротивление нагревателя вычисляется согласно закону Ома. Берется мощность паспортная, действующее напряжение нашей страны 230 вольт. Делим первое на квадрат второго, получается искомое сопротивление в омах.

Современный утюг содержит термопредохранитель. Аксессуар облюбовал подошву, рвет соединение, когда параметры превышают норму. Утюги, подстраивающиеся под тип ткани, лишены недостатка. Допускается оставлять включенными на гладильной доске, обойдется. Другое дело – поломавшаяся схема. Предохранители встречаются биметаллические и проволочные. Последние называются одноразовыми: требуют замены. Оберегают электрочайники, срабатывание настроено на более низкую температуру.

Утюг отказывается греть – удостоверившись целостностью шнура, исследуем нагревательный элемент тестером. Автоматика сложных утюгов отказывает, займитесь прозвонкой. Проверьте реле, тиристоры, управляющие силовой частью.

Уделите внимание терморегулятору. Контакты механического бегунка начистите графитом простого карандаша. Улучшит скольжение. Простейший регулятор изменяет температуру срабатывания биметаллического реле. Сложный – формирует резистивный делитель, выполняя роль реостата. Это не лучший метод, часть мощности теряется. Графит бесстрашно переносит нагрев, послужит смазкой. Контакты можно подчистить мелкой шкуркой.

Ремонтируем утюг Тефаль своими руками по всем правилам

Бытовая техника этой французской марки достаточно надежна, но никто не застрахован от неприятностей. Если вы это читаете, значит, у вас всё-таки сломался утюг Тефаль.

Особенности устройства

Все утюги Tefal паровые, т.е. имеют резервуар для воды. Также их особенностью стала тефлоновая подошва ультраглисс, которая обеспечивает идеальное скольжение во всех направлениях. Утюг марки Tefal может быть обычный или беспроводной.

Для работы обычные утюги стандартно включаются в сеть. Они могут быть просто паровые или с парогенератором, у которых резервуар для воды находится на отдельной станции, в бойлере. В случае утюгов Тефаль с парогенератором, прибор и станция соединены трубкой, по которой нагретый пар из бойлера непрерывно подается в подошву.

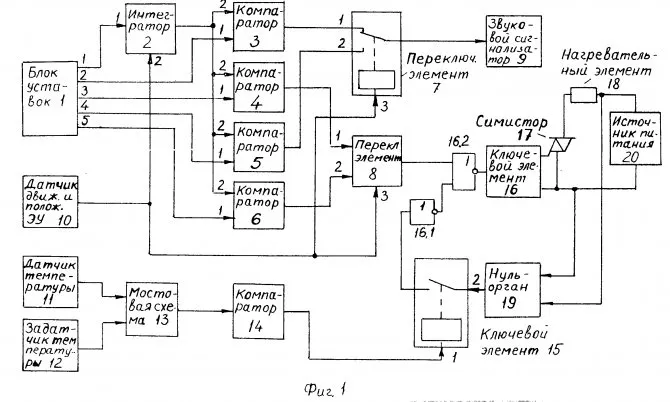

Электрическая схема

Утюги Тефаль почти ничем не отличаются в электрической части. Электрическая схема стандартная: шнур, предохранитель, нагревательный элемент (ТЭН) и терморегулятор. Шнур подает электрический ток на нагревательный элемент – нихромовую спираль с керамическими или металлическими кольцами, которая нагревается и передает тепло подошве.

Температуру нагревания подошвы регулирует терморегулятор. Внешне он имеет вид дискового переключателя со шкалой. Он фиксирует заданное значение температуры и стимулирует размыкание цепи, прекращая подачу напряжения. Предохранитель защищает утюг от перегрева.

Процесс разборки

Разборка утюга Tefal, особенно новых моделей, немного сложнее, чем обычных утюгов. Все дело в спрятанных винтах, скрытых пластиковых защелках и множественных деталях корпуса.

Винты

Открутив все винты, снимаем пластмассовый корпус. Делаем это аккуратно, т.к. кроме винтов, он также может иметь и другие крепежи – фиксироваться пластиковыми защелками. Приложив к корпусу излишнее усилие при выкручивании винтов, или резко дернув, можно их сломать, поэтому в процессе разборки лучше лишний раз проявить осторожность и прощупать стыки на наличие защелок. Если сделать тактильно это не получается, можно использовать плоские крепкие предметы, например, нож.

Подошва

Если разборка прошла успешно, перед Вами предстает отдельно пластиковый корпус и металлическая подошва. Подошва может также быть накрыта отдельной металлической крышкой, которая скрывает контакты и клеммы.

Крышка обычно прикручена винтами. Сняв её, открываем все внутренности и соединения нагревательного элемента. Но если это современная модель, типа Тефаль Ультиматум Автоклемм, то подошва будет сплошная, с встроенным ТЭНом и всеми контактами.

Корпус

Причины неисправностей и способы их устранения

Для всех утюгов причины неисправностей, обычно, стандартные. Даже ремонт утюга Тефаль можно выполнить своими руками, если определить причину поломки. Если утюг не включается, нужно проверить целостность и состояние электрической схемы прибора, выполнить проверку мультиметром.

Повреждение сетевого шнура

В новых моделях утюгов выявить поломку помогают световые индикаторы. Сетевой диод, сигнализирующий о включении, есть в любом утюге. Если он не горит, значит, отсутствует питание и прибор не включается. Нужно проверить электрический шнур. Самая распространенная проблема – шнур просто перетерся. Простой способ определить, так ли это – проверить шнур тестером. Определять участок разрыва нужно с задней части утюга по всей длине проводов. Или же при снятии крышки сразу будут видны оголенные участки проводов.

Неисправность системы подачи пара

Первое, что нужно проверить в таком случае – не закупорены ли отверстия для подачи пара на подошве утюга солевыми отложениями и накипью. Если это так, их нужно почистить. Лоскутом ткани или ватными палочками, смоченными в растворе лимонной кислоты или в уксусе, протирают отверстия. Т.к. подошвы утюгов Tefal преимущественно тефлоновые, их не рекомендуется чистить жесткими, металлическими материалами, которые портят качество покрытия и уменьшают скольжение подошвы.

Для лучшего эффекта подошву можно снимать и помещать в раствор уксусной или лимонной кислоты. Чтобы снять подошву с утюга Tefal, его лучше полностью разобрать, а также следить, чтобы при погружении только подошва оказалась в растворе. Клеммы и прочие контакты не должны намокнуть, иначе это чревато их окислением и разрушением. Для лучшего эффекта можно позаботиться о том, чтобы при погружении в раствор закупоренные отверстия для подачи пара были уже пробиты.

Также причина может быть в западании или залипании кнопки подачи пара. Она может забиваться солевыми отложениями и накипью. В таком случае необходимо разобрать пластиковый корпус утюга, аккуратно вынуть элементы подачи пара, прочистить от накипи. Во избежание такой проблемы, используйте воду с низким содержанием солей – дистиллированную или фильтрованную.

Если Вы определили, что утюг не греет до нужной температуры, или наоборот, перегревается, то вероятная причина – засор контактов. Для их чистки утюг разбирается и очищается наждачной бумагой или каким-либо острым предметом. При чистке контактов не используют жидкости типа кислот и их растворов, чтобы избежать окисления. После чистки проверяем контакты мультиметром.

Если контакта все также нет, возможно, причина в биметаллической пластине, которая стимулирует прерывание электрической цепи. Если перегорает или окисляется, то ремонту уже не подлежит, и её можно только заменить.

Если все индикаторы утюга в порядке, а прибор все равно не нагревается, вероятнее всего, причина в предохранителе. Его состояние также проверяем мультиметром. Независимо от того, многоразовый или одноразовый предохранитель установлен на утюге, его всё равно придется менять. Установлен он у основания клеммной колодки утюга. Многие говорят, что если терморегулятор исправен, то предохранитель можно удалить, а электрическую цепь в этом месте закоротить. Но рекомендовать этот метод не стоит, так как он заставляет сомневаться в его безопасности.

Выход из строя ТЭН

Также если утюг не нагревается, возможно, сломался нагревательный прибор. В более старых моделях ТЭН можно было заменить. В современных моделях утюга Тефаль о выходе из строя ТЭНа может сигнализировать отдельный диод-индикатор нагрева, который перестанет светиться. В этих моделях ТЭН встроен сразу в подошву утюга. Менять её придется всю сразу. Такая подошва стоит примерно как новый утюг, поэтому о целесообразности её замены и поиска рассказывать не стоит.

Совет в заключение

Самостоятельный ремонт утюга Tefal не такое сложное дело, при наборе необходимых инструментов и навыков выполнить его возможно. Но если Ваш утюг современный и напичкан разной электроникой, лучше не рисковать и обратиться к профессиональному мастеру.

Как найти источник проблемы и стоит ли осуществлять ремонт парогенератора Тефаль в домашних условиях?

Любая бытовая техника, даже самая надежная, со временем выходит из строя. И многие владельцы не знают, например, как разобрать утюг Tefal своими руками, чтобы выяснить и устранить причину поломки. А ведь в большинстве случаев отремонтировать электроутюги данной марки можно самостоятельно, не прибегая к услугам сервисных центров.

Один из «умных» утюгов марки Tefal, серия Ultimate Autoclean 300

Один из «умных» утюгов марки Tefal, серия Ultimate Autoclean 300

В статье читатели найдут информацию о том, как разобрать электроутюги Tefal популярных моделей, а также о распространенных дефектах и способах их устранения.

Распространённые причины поломок

Причин может быть много, притом зависящих как от пользователя, так и от конструкции устройства. К самым распространенным можно отнести:


Использование грязной воды. Из-за большого количества солей железа при ее нагреве образуется налет, который очень сложно удалить.

Рассмотрим самые популярные поломки подробнее.

Не подает пар — в чем дело?

Распространенные причины:

  • накипь и известковый налет — связано это может с тем, что использовалась неотфильтрованная вода;
  • внутреннее покрытие техники осыпалось – чаще всего с этим сталкиваются владельцы бюджетных/китайских моделей с некачественными деталями;
  • выход из строя электрики (например, может выйти из строя насос, термореле или термостат) – в этом случае следует отнести бытовой прибор в сервисный центр или начать задумываться о покупке нового.

Если это накипь, то решить эту проблему просто – избавитесь от нее с помощью специальных средств, например, Антинакипин или Калгон. Также в этом поможет лимонная кислота.

Что касается деформации внутреннего покрытия, то тут стоит обратиться к специалистам, так как прибор нужно будет разобрать, а затем почистить бойлер и каналы. Также может потребоваться замена деталей.

Не включается


Первым делом проверьте целостность проводки. Это можно сделать, измерив сопротивление.

Если прибор его покажет, то цепь исправна, если нет, то имеется обрыв в кабеле, термопредохранителе, термостате или самом нагревательном элементе.

Не забудьте проверить кнопку включения, так как из-за постоянно высокой мощности контакты могли сгореть, а корпус деформироваться, что частенько и происходит.

В любом случае, если вы обнаружили дым, то немедленно отнесите устройство в ремонт, так как самостоятельный ремонт может привести к необратимым последствиям.

Течет вода из подошвы утюга

Удостоверьтесь, что парогенератор не переполнен водой. Не стоит наливать воду до самых краев.

Также причиной может стать следующая ситуация: подошва утюга не разогрелась, а вы уже спешите выдавать пар. Дайте время нагреться подошве до нужной температуры, а затем только подавайте пар.

Прежде чем начать гладить, выставите на устройстве подходящий режим, а затем поставьте утюг так, чтобы его подошва находилась в вертикальном положении. Дождитесь, пока индикатор отключится. И только затем нажмите кнопку подачи пара.

В противном случае из подошвы польется вода. Также причиной появления воды из подошвы может стать неосторожное перегибание шланга, по которой подается пар.

Потекла ржавая вода


Причиной тому может быть высокое содержание солей жесткости, то есть в воде содержится много железа, для устранения дефекта необходимо использовать фильтр для воды.

Сам парогенератор надо промыть чистой водой, заодно произвести профилактику от налета и накипи, воспользовавшись Антинакипинном или лимонной кислотой. В особо тяжелых случаях придется разобраться устройство для механической чистки.

Также одной из причин может стать застоявшаяся вода. Крайне не рекомендуется оставлять ее на длительный срок, потому что она портится и образуется налет. Лучше каждый раз заливать свежую.

«Плюется»

Если устройство «плюется», то это может быть связано с поломкой клапана. Чтобы убедиться в этом, нужно закрыть клапан и включить устройство (но не в режиме «подача пара на утюг»). Теперь следует раскачать его.

Появились капли воды? Значит дело в клапане. Для решения этой проблемы стоит обратиться в сервисный центр.

Электрическая схема


Утюги Тефаль почти ничем не отличаются в электрической части. Электрическая схема стандартная: шнур, предохранитель, нагревательный элемент (ТЭН) и терморегулятор. Шнур подает электрический ток на нагревательный элемент – нихромовую спираль с керамическими или металлическими кольцами, которая нагревается и передает тепло подошве.
Температуру нагревания подошвы регулирует терморегулятор. Внешне он имеет вид дискового переключателя со шкалой. Он фиксирует заданное значение температуры и стимулирует размыкание цепи, прекращая подачу напряжения. Предохранитель защищает утюг от перегрева.

С какими еще неисправностями можно столкнуться?

  1. Не выключается индикатор уровня воды? Причина – сломанный датчик. Замените его.
  2. Не удается отрегулировать давление? Сломался переключатель. Замените его.


Появляются белые потеки из отверстий подошвы. Это говорит о том, что прибор выбрасывает накипь.
Чтобы такого не было, следует после каждого 3-5 применения споласкивать паронагреватель. Если вода жесткая, делайте это, как можно чаще.

Как правильно разобрать прибор

Для работы понадобятся отвертки: плоская и звездочка.

Важно! Перед тем как начать, следует отсоединить прибор от электросети. В некоторых моделях (FV 9347, 5375, 9240, 4680, 3530 и 3830) установлен противоизвестковый стержень, его необходимо демонтировать.

Начинают разбор с вывинчивания двух болтов на задней стенке. Используют для этого отвертку-звездочку. Третий болт расположен под кнопкой подачи пара, нужно аккуратно снять ее: поддеть плоской отверткой, отгибают пластмассовые защелки, тянут на себя. Действовать следует очень осторожно, чтобы ничего не сломать. Точно так же снимают кнопку для разбрызгивания воды.

Задняя крышка утюга

Совет! Под кнопками в зависимости от модели могут располагаться мелкие детали: шарик, пружина, трубочка и резинка. Нужно запомнить схему их размещения, чтобы впоследствии установить обратно.

Выкручивают болт, находящийся под кнопками системы подачи пара, после чего ручку устройства можно демонтировать. Аккуратно снимают регулятор температуры нагрева подошвы. Вынимают колодку сетевого шнура. Под ней прячутся еще 2 винта и видны 4 контакта.

Зона системы подачи пара

Переходят к разбору корпуса. Корпус состоит из двух надежно загерметизированных частей, пытаться разобрать которые не следует. Герметик виден невооруженным глазом, он представляет собой массу черного цвета, похожую на резинку.

Разбор корпуса

Важно! Подошва утюгов Tefal крепится к внутренним элементам особыми методами, отличающимися от способов, которые используют другие производители. Это могут быть трудно обнаруживаемые винты (обычно их располагают под заглушками) или специальные защелки. Перед тем как начать отделять подошву от корпуса, следует убедиться, что весь крепеж был снят.

Подошва утюга

Чтобы окончательно не сломать прибор, перед работой стоит просмотреть видео о разборе и ремонте утюга Tefal.

Что учесть при выборе запчастей для Tefal?

Парогенератор Tefal может нуждаться в замене:

  • подошвы;
  • прокладки/уплотнителя;
  • парового клапана;
  • задней части корпуса;
  • сетевого шнура;
  • катушки электромагнитного клапана и не только.

При выборе той или иной детали следует учесть модель парогенератора. Не лишним будет проконсультироваться со специалистом.

Не следует покупать запчасти в первом попавшемся магазине. Доверяйте только проверенным компаниям, которые специализируются на продаже «родных» деталей.

Не лучшее решение покупать подходящие запчасти от иных производителей. Детали должны быть предназначены именно для вашей модели прибора.

Особенности устройства

Все утюги Tefal паровые, т.е. имеют резервуар для воды. Также их особенностью стала тефлоновая подошва ультраглисс, которая обеспечивает идеальное скольжение во всех направлениях. Утюг марки Tefal может быть обычный или беспроводной.

Обычные утюги

Для работы обычные утюги стандартно включаются в сеть. Они могут быть просто паровые или с парогенератором, у которых резервуар для воды находится на отдельной станции, в бойлере. В случае утюгов Тефаль с парогенератором, прибор и станция соединены трубкой, по которой нагретый пар из бойлера непрерывно подается в подошву.

Беспроводные утюги

Беспроводные утюги отличаются отсутствием провода. Tefal, наверное, одна из первых фирм, которая представила такое разнообразие беспроводных утюгов. Их можно поделить на три вида:

  • с подошвой, накапливающей тепло;
  • с контактными площадками;
  • с отстрелом кабеля.

Не рекомендуется самостоятельно чинить беспроводные утюги, особенно первого и второго типов. Кроме стандартной электрической схемы они имеют множество электронных датчиков. Поэтому ремонт такого утюга требует полной разборки и специального оборудования.

Но никто не запрещает произвести самостоятельный ремонт неэлектрической части: заменить ручку, дисковый регулятор или некоторые части корпуса в беспроводном утюге Тефаль.

Где заказать ремонт?


Отдайте предпочтение сервисному центру, который существует не менее трех лет. Как правило, такие компании дорожат своей репутацией, и не будут делать «тяп-ляп».

В их арсенале будет все необходимые детали для вашей модели парогенератора. Как правило, у них диагностика бесплатная.

Также важно, чтобы одним из пунктом данной фирмы было предоставление гарантии на все ремонтные работы. Если компания дорожим своей репутацией и уверена в своих сотрудниках, то предоставляет гарантию на обслуживание.

Не лишним будет и ознакомиться с отзывами о компании, которая предлагает ремонт парогенераторов.

Прежде чем обратиться в тот или иной сервисный центр, проанализируйте стоимость ремонта парогенератора в вашем регионе. Цена не должна быть очень низкой (вряд ли опытные мастера будут выполнять свою работу за копейки). Придерживайтесь золотой середины!

Система отпаривания и нагревательный элемент

Всем известно, что наиболее важным элементом в конструкции электроутюга Tefal, представляется нагревательный элемент. Для диагностики его работоспособности можно воспользоваться тестером аналогично предыдущему варианту. Однако, сам элемент практически неремонтопригоден, ввиду чего, при его поломке устройство чаще всего выбрасывают.

Перед этим, целесообразно разобрать его, чтобы достать наиболее важные запчасти, вроде предохранителя, регулятора, а также сетевого шнура. Ведь при последующих ремонтных работах, подобные элементы наверняка пригодятся.

Чтобы система отпаривания в утюгах Tefal работала без нареканий, целесообразно использовать дистиллированную, фильтрованную или хотя бы кипяченую воду. Это предотвратит появление накипи и продлит срок службы системы.

Чтобы удалить образовавшуюся накипь, рекомендуется придерживаться следующего алгоритма действий:

  • Отключить прибор от сети;
  • Поместить утюг в емкость, наполненную водой так, чтобы её уровень был выше подошвы прибора на полтора сантиметра. Задняя часть утюга должна быть немного приподнята;
  • Повернуть регулятор пара для выставления максимального значения;
  • Добавить стакан уксуса, лимонную кислоту или средство для удаления накипи на один литр воды;
  • Вскипятить емкость на плите, после чего немного остудить и повторить процедуру.

Это интересно! Выбираем гладильную машину для дома: описание, характеристика, цена

Кипячение подобным образом надлежит повторить порядка четырех раз для полного удаления образовавшейся накипи. После окончания ремонта, надлежит дать прибору просохнуть в течение нескольких часов. По истечении данного срока, утюг можно использовать в стандартном режиме.

Советы по починке своими руками

Некоторые неисправности парогенератора при наличии минимальных навыков и инструмента можно устранить самим. Но учтите, что если причина поломки кроется в плохом контакте шнура, ТЭНе или же если наблюдается западание конок, то придется разобрать прибор.

Специалисты из сервисного центра не рекомендуют осуществлять ремонт парогенератора Tefal своими руками, если причина не выявлена или же если нет навыков в работе с электрическими бытовыми приборами.

Это обусловлено тем, что в большинстве случаев самостоятельная починка приводит к еще большим проблемам.

Чтобы этого не допустить, при неисправности прибора, стоит обратиться в сервисный центр. Доверив работу профессионалам, удастся вернуть устройство к жизни!

Коротко о конструкции

Парогенератор от любого производителя: Тефаль, Бош или Филипс, состоит из трех основных частей: электронного блока управления, подставки, она же станция, и утюга. В комплекте поставки присутствуют также специальные насадки. Бойлер нагревает воду, образуется пар, который по специальному шлангу подается на утюг, в основании которого есть перфорация. Выходя из отверстий, пар обрабатывает материал, разглаживая любые складки.

Парогенератор

Плотность и размеры одежды не влияют на качество ее обработки: можно одновременно обрабатывать постельное белье, ткани, требующие деликатного обращения — например, из шелка, а также джинсы, костюмы из полушерстяного материала или синтетики.

Бытовая станция парогенератора, например, Tefal, имеет ряд отличий от утюга с отпариванием того же производителя:

  • во-первых, размеры — она гораздо объемнее и занимает много места;
  • во-вторых, вода заливается в отдельную емкость бойлера и там нагревается до образования пара;
  • в-третьих, пар не мокрый, а сухой с температурой около 160 градусов;
  • обработка одежды и белья производится без ее касания устройством в виде утюга, а только паром, поэтому можно не бояться за целостность вещей.

На рисунке ниже приведена стандартная станция парогенератора марки Tefal.

Парогенератор марки Tefal

Обслуживание стандартного утюга

Перед тем как начать ремонт утюга Тефаль своими руками, отслеживайте световую индикацию. В моделях встроены лампочки, диоды, помогающие уловить смысл проблемы. Сетевая, которая не хочет гореть, свидетельствует: нет питания. Дело наверняка подпортил шнур. Не горит нагрев, неисправны: контакт, спираль. Легко проверить. В исправном состоянии сопротивление нагревателя вычисляется согласно закону Ома. Берется мощность паспортная, действующее напряжение нашей страны 230 вольт. Делим первое на квадрат второго, получается искомое сопротивление в омах.

Читать также: Потенциометры виды и устройство работа и особенности

Современный утюг содержит термопредохранитель. Аксессуар облюбовал подошву, рвет соединение, когда параметры превышают норму. Утюги, подстраивающиеся под тип ткани, лишены недостатка. Допускается оставлять включенными на гладильной доске, обойдется. Другое дело — поломавшаяся схема. Предохранители встречаются биметаллические и проволочные. Последние называются одноразовыми: требуют замены. Оберегают электрочайники, срабатывание настроено на более низкую температуру.

Как разобрать парогенератор тефаль

Утюг отказывается греть — удостоверившись целостностью шнура, исследуем нагревательный элемент тестером. Автоматика сложных утюгов отказывает, займитесь прозвонкой. Проверьте реле, тиристоры, управляющие силовой частью.

Уделите внимание терморегулятору. Контакты механического бегунка начистите графитом простого карандаша. Улучшит скольжение. Простейший регулятор изменяет температуру срабатывания биметаллического реле. Сложный — формирует резистивный делитель, выполняя роль реостата. Это не лучший метод, часть мощности теряется. Графит бесстрашно переносит нагрев, послужит смазкой. Контакты можно подчистить мелкой шкуркой.

Как заутюжить складки?


Заутюжить складки можно следующим образом:

  1. Подготовьте утюг. Убедитесь, что он находится в рабочем состоянии и имеет достаточное количество воды для пара.

  2. Подготовьте складки для глажки. Перед тем, как начать гладить, расправьте складки руками и разгладьте их пальцами, чтобы они были максимально ровными. Помните, что если складки остаются слишком глубокими, то заутюжить их полностью может быть затруднительно.

  3. Начните гладить складки. Разместите ткань на гладильной доске и с помощью утюга начните заутюживать складки. Направляйте утюг по складке сверху вниз, нанося легкий и равномерный нажим на каждый шов. Помните, что при глажке нужно двигаться медленно, чтобы утюг успел прогреть ткань и удалить складки.

  4. Используйте пар. Если складки трудно заутюжить, попробуйте использовать пар. Для этого установите утюг на нужный режим, чтобы он выделял пар, а затем поднесите утюг к складке. Направляйте пар на складку, пока она не начнет разглаживаться. При этом нужно быть осторожным, чтобы не перенасытить ткань паром, так как это может привести к повреждению или деформации.

  5. При необходимости повторите процесс. Если складка осталась после первой глажки, повторите процесс еще раз. Для этого повторите шаги с 2-го по 4-й, пока складка не исчезнет.

  6. Проверьте результат. После того, как вы заутюжили складки, проверьте результат. Если складки остались или стали менее заметными, можно повторить процесс. Если складки исчезли, переверните ткань и повторите процесс с другой стороны.


Добавить комментарий

Вам также могут быть интересны
