Ищите лучший прибор для обнаружения скрытой проводки? В нашей статье представлен топ-10 рейтинга лучших детекторов скрытой проводки на 2021 год. Ознакомьтесь с обзорами и выберите идеальное решение для вашей задачи по обнаружению проводки в стенах.

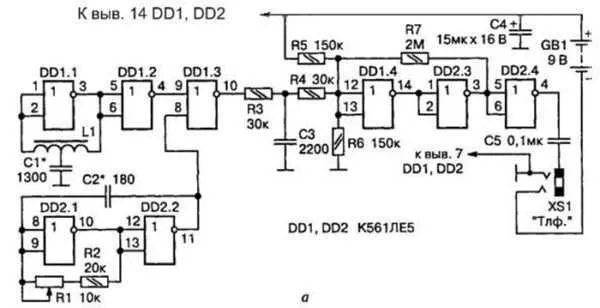

Малогабаритный металлодетектор

Главной особенностью сигнализатора данного типа является отсутствие необходимости в намотке катушки индуктивности, поскольку элемент заменен обмоткой реле. Изделие функционирует по принципу подсчета разностной частоты на двух генераторах. Один из генераторов будет менять частоту колебаний при сближении с объектом, внутри которого есть скрытый металлический предмет.

Основными компонентами являются генераторы LC и RC. К ним добавляют смеситель, компаратор и два каскада — выходной и буферный. Частота работы обоих генераторов приблизительно одинаковая. После прохождения через смеситель на выходе появляются три частоты. Последняя представляет собой разность двух предыдущих. Специальный фильтр высчитывает эту разность и подает сигнал на компаратор, который создает меандр с той же частотой. Формируются импульсы, которые человек слышит в виде потрескиваний. Частота звука такого потрескивания позволяет обнаружить проводку.

Назначение детекторов скрытой проводки

Проведение ремонтных работ в помещениях, которые строились давно, и никаких сопроводительных документов к помещению уже не осталось, в частности схемы электропроводки, значительно осложнены.

Ведь при надобности сверления стен существует возможность попадания в проводку.

А это и опасно для жизни, особенно если проводка не обесточена, можно и повредить инструмент или сам провод, что еще хуже, поскольку тянуть проводку придется по новой.

В общем, без знания точного месторасположения проводки делать что-либо со стенами здания – себе дороже.

На помощь могут прийти специальные приборы – детекторы скрытой проводки, они же индикаторы, которые являются одним из главных инструментов электрика.

Основной задачей такого приспособления является обнаружения проводов, скрытых от глаз, чтобы в дальнейшем избежать попадания в нее и повреждения.

Сами приборы довольно компактны и являются переносными. Для определения спрятанного провода достаточно провести прибором по стене, в месте, где уложена проводка – он просигнализирует. Все просто и удобно.

Помимо основной функции некоторые модели детекторов могут выполнять ряд дополнительных, способных существенно облегчить жизнь.

Полезным этот прибор будет в первую очередь электрикам, ведь им часто приходиться проводить ремонтные работы с проводкой в зданиях. Также он пригодится тем, кто занимается монтажом чего-либо на стены в помещениях.

Популярное у читателей: Замена электрики в однокомнатной и двухкомнатной квартире.

Какой детектор скрытой проводки лучше купить

Выбор лучшего детектора зависит только от самого желания покупателя. В данном случае нельзя выделить лучший вариант. Выбор зависит лишь от цели использования. Для частных ремонтов нет смысла приобретать дорогие инструменты. В этом случае лучше выбрать бюджетный вариант. Для профессиональных же ремонтов желательно купить модель подороже. Такие инструменты имеют более долгий срок службы и много дополнительных опций для совершения качественных работ.

Видео — Сравнительный тест детекторов скрытой проводки

Чтобы вам было легче определиться с выбором детектора, мы представили все модели в одной сравнительной таблице:

Название Глубина обнаружения (мм.) Вес (г.) Стоимость (рублей)

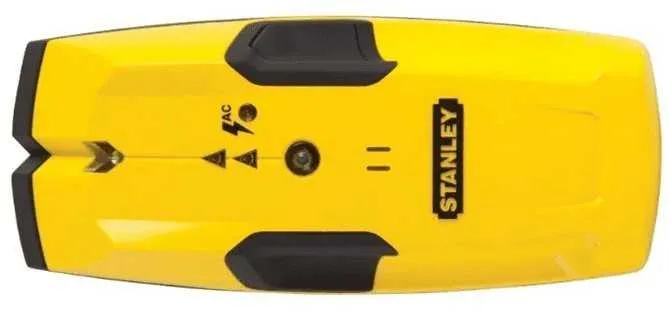

Stanley S100 STHT0-77403 51 100

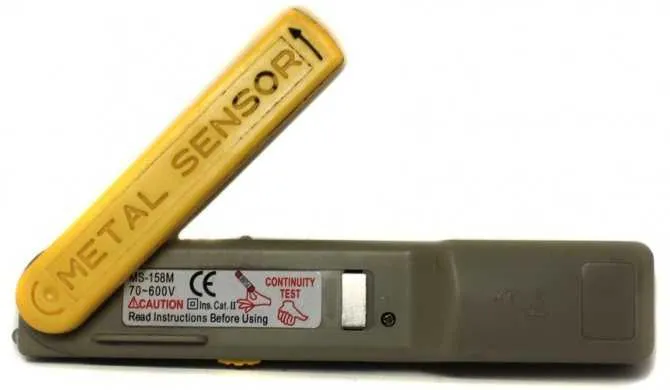

Meet MS-158M 50 100
DSL-8220S 20 200
Condtrol Drill Check 40 45

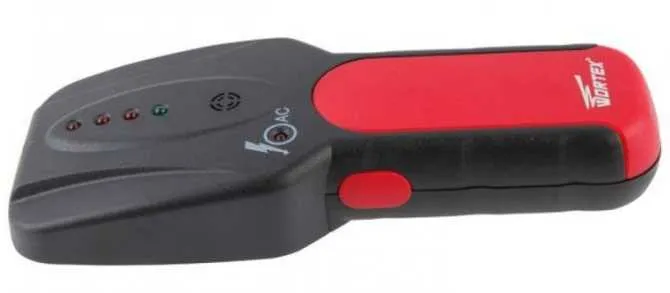

Wortex MD 3009 50 200

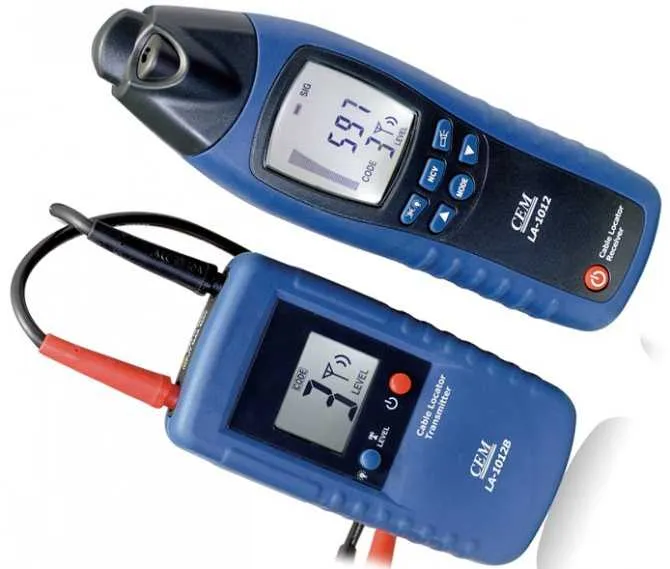

CEM LA-1012 2500 180

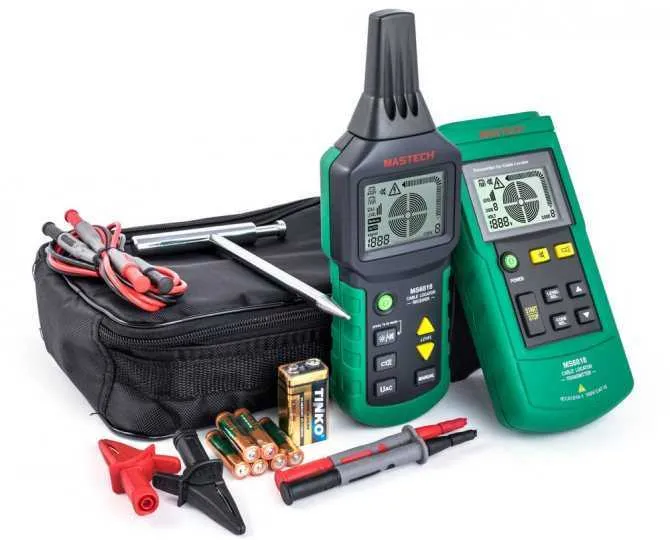

Mastech MS6818 2000 1580
Ресанта ДМ-2 50 240

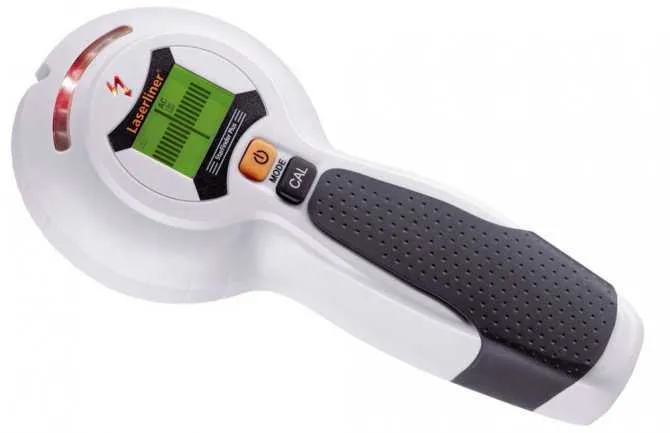

Laserliner CombiFinder Plus 080.955A 40 180
Bosch D-tect 150 Professional 150 1520
ADA instruments Wall Scanner 80 50 280

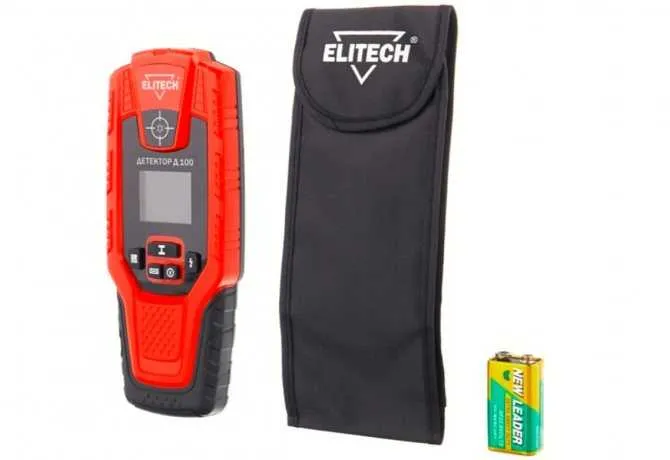

Elitech Д 100 100 160
ЗУБР Профессионал DX-750 100 240

Детекторы эконом-класса

В этой группе подобраны лучшие детекторы скрытой проводки из низшего ценового сегмента. Цены на такие приборы начинаются с шестисот рублей и не превышают четырёх тысяч.

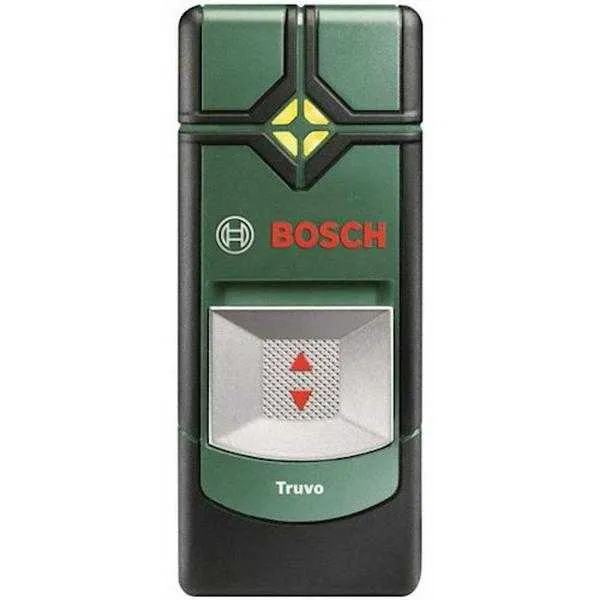

Bosch Truvo, 2 900 – 3 500 руб

Недорогой, но надёжный Bosch TruvoИсточник ali-buy.com

Прибор, предназначенный для определения электропроводки в домашних условиях. Оповещение об обнаружении осуществляется изменением светящегося зелёного диода на красный. Кроме того, наличие напряжения на проводе отражается миганием лампочки, равномерное свечение значит, что в стене провод или иной металлический предмет.

«Начинка» прибора подразумевает поиск источника электричества напряжением 110-240V и частотой 50/60Гц. Кабель с постоянным током он найдёт, но показывать её будет как обычную «железяку».

Технические характеристики Bosch TruvoИсточник kazan.vseinstrumenti.ru

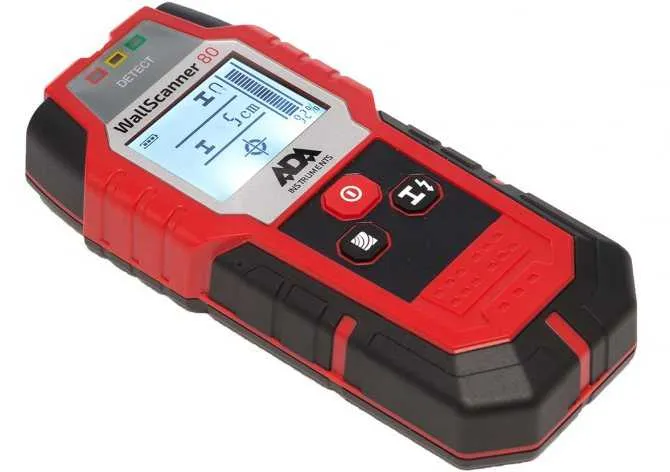

ADA instruments Wall Scanner 80, 3 490 – 3 700 руб

Детектор для поиска электропроводки ADA instruments Wall Scanner 80Источник static.1k.by

Выглядит солиднее чем Bosch Truvo, имеет цифровой дисплей, обнаруживает не только цветные и черные металлы, но и дерево. Прорезиненный корпус, обеспечивающий относительную безопасность в результате случайного падения. Глубина поиска аналогична ранее описываемой модели:

  • Медь и алюминий – 60 мм.
  • Черный металл – 80 мм.
  • Дерево «ищет» на глубине всего 20 мм, что достаточно для обнаружения скрытой под ГКЛ или стеновыми панелями обрешетки.

Работает прибор на батарейке «Крона», что гарантирует не более 5-6 ч. непрерывной работы. Для домашнего использования достаточно, а для профессионального применения понадобится иметь запасной источник питания.

Технические характеристики ADA instruments Wall Scanner 80Источник kazan.vseinstrumenti.ru

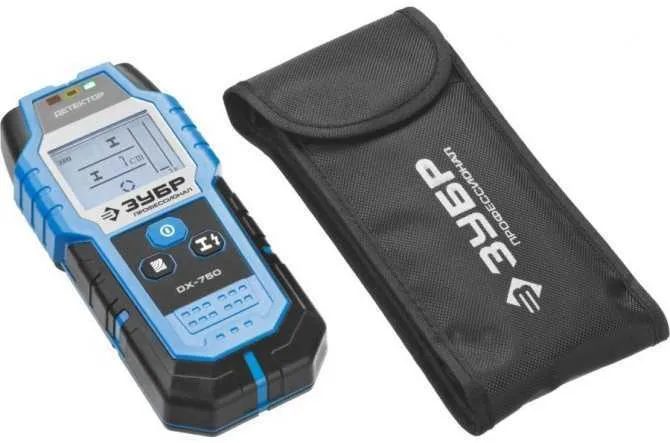

ЗУБР Профессионал DX-750, 3 400 – 3 700 руб

Детектор универсальный ЗУБР Профессионал DX-750Источник cstor.nn2.ru

По внешнему виду и описанию технических характеристик прибора, его можно назвать братом-близнецом модели ADA instruments Wall Scanner 80. Единственное отличие заключается в синем цвете корпуса и других глубинных параметрах. По описанию производителя, «Зубр» «достаёт» черный металл на глубине 100 мм, а цветной – 80 мм. В сравнении с вышеупомянутым собратом, значения превосходят на 20 мм для каждого пункта.

Также отличаются они и ценой. Средняя цена на гонконгский ADA на 100 руб дороже китайской модели, которая собирается в России.

Технические характеристики ЗУБР Профессионал DX-750Источник kazan.vseinstrumenti.ru

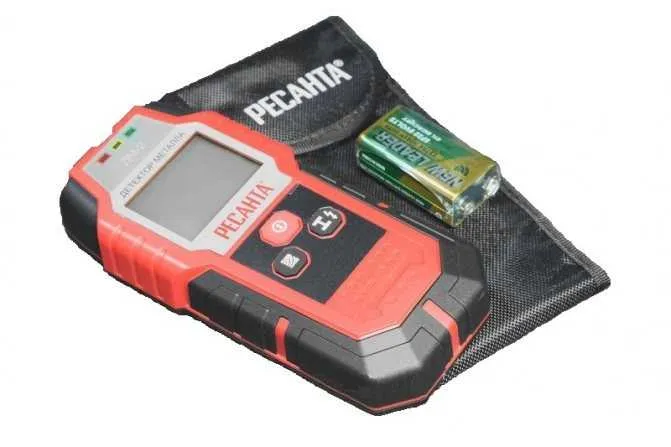

Resanta DM-2 61/10/521, 2 990 – 3 200 руб

Детектор металла Resanta DM-2 61/10/521Источник resantashop.ru

Эргономичный недорогой аппарат для обнаружения черных металлов, алюминия, меди и дерева. Выполнен в удобном эргономичном корпусе с прорезиненными краями. Индикация высвечивается на 1,8-дюймовом дисплее с синей подсветкой. Различает провода под напряжением и без него. По глубинным параметрам уступает моделям, которые расположились выше в рейтинге.

Имеет цветовую и звуковую индикацию обнаружения металлов. Интерфейс интуитивно понятен и прост. Глубинные показатели не так велики, как у ранних моделей, но для домашнего использования достаточны:

  • Черные металлы – 100 мм.
  • Цветные металлы – 80 мм.
  • Медный кабель под напряжением (220V) – 50 мм.
  • Древесина – 20 мм.


Технические характеристики Resanta DM-2 61/10/521Источник kazan.vseinstrumenti.ru

Интерскол ЭД-0,2, 600 – 900 руб

Один из самых дешевых детекторов для электропроводки Интерскол ЭД-0,2Источник interskol.ru

Представитель самых простых и недорогих версий детекторов. Подойдёт для домашнего применения и поиска электропроводки с точностью 2-3 см. Индикация осуществляется звуковым сигналом, который дублируется мерцающими светодиодными индикаторами. Работает на батарейке типа «Крона». Удобен в работе, имеет прорезиненные вставки на рукоятке, самонастраивающийся. Справляется с поиском металла на глубине до 20 мм.

Технические характеристики Интерскол ЭД-0,2Источник kazan.vseinstrumenti.ru

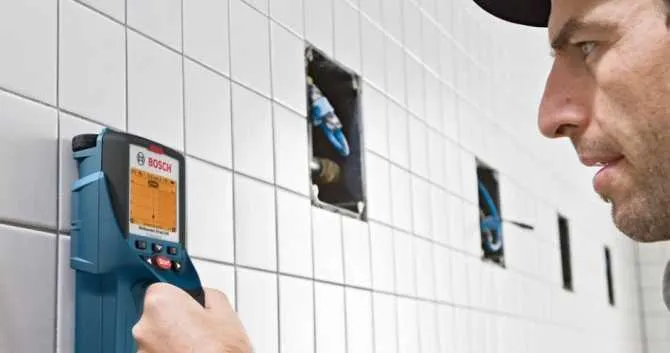

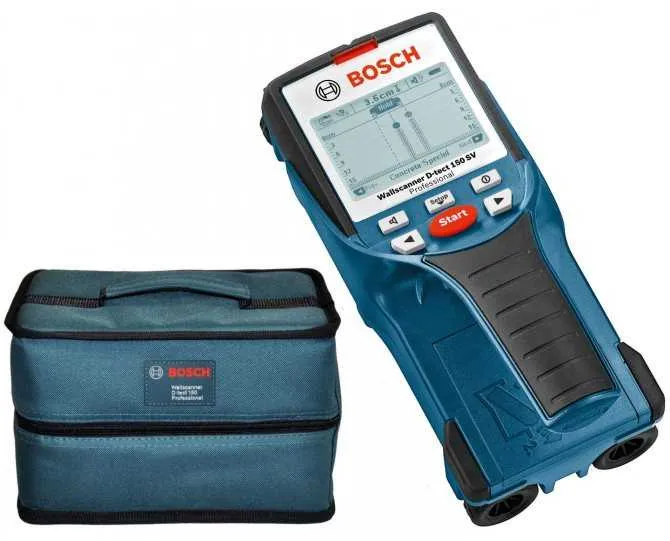

Bosch D-tect 150 Professional

Следующий герой нашего ТОПа — Bosch D-tect 150 Professional.

Данный прибор позволяет определять скрытые в стенах и полах объекты с точностью до 1 мм. При этом максимальная глубина обнаружения у него составляет 15 см. На таком расстоянии он способен найти черные и цветные металлы. Кроме того, детектор умеет обнаруживать деревянные конструкции, пластиковые трубы, электропроводку, а также трубы систем обогрева пола и стен.

Благодаря простому управлению и различным режимам работы детектор легко настраивается в соответствии с выполняемой задачей. При обнаружении объектов подается звуковой сигнал и на экране отображается глубина, на которой находится объект. Держать в руках этот детектор удобно благодаря наличию ручки с рельефным покрытием. Его корпус имеет защиту от брызг и пыли, поэтому прибором можно пользоваться на улице и строительных площадках. Также стоит отметить, что для удобства хранения и транспортировки в комплекте с Bosch D-tect 150 Professional идет чехол.

Ну а что касается питания прибора, то оно осуществляется от 3-х пальчиковых батареек.

В общем, если вам нужен детектор, способный обнаружить объекты с высокой точностью даже на большой глубине, то данная модель лучше всего подойдет для этого дела.

  • Магнитные металлы: до 150 мм.
  • Немагнитные металлы: до 150 мм.
  • Электропровод: до 60 мм.
  • Дерево в гипсокартоне: до 40 мм.
  • Питание: батарейки.
  • Автоотключение.
  • Размеры: 97 х 200 мм.
  • Вес: 650 г.

Обнаружение проводки в стене по электромагнитному излучению

Другая разновидность самодельного искателя электрической проводки – миллиамперметр, соединенный с катушкой индуктивности, обладающей высоким сопротивлением. Последнюю можно изготовить самостоятельно в дугообразной форме. Также в качестве ее можно использовать первичную трансформаторную обмотку, убрав часть магнитопровода.

Этот измеритель не нуждается в питающем элементе – входящая в его состав катушка индуктивности будет способствовать появлению переменного тока, и миллиамперметр покажет его наличие.

Нередко роль приемной антенны играет звукосъемная головка, снятая со старого магнитофона, которую в целях облегчения поиска подключают с помощью экранированного провода. Частота звуковых вибраций в этом случае также будет равна 50 Гц, а на интенсивность доносящегося из динамика гула будет влиять величина силы тока, проходящего по проводам, и расстояние от искателя до проводки.

Топ 8 устройств. Рейтинг отзывов. Какой выбрать. Лучший искатель по мнению редакции

Рынок предлагает широкий ассортимент различных детекторов обнаружения проводов. Согласно отзывам потребителей можно составить рейтинг предлагаемых на рынке устройств и выбрать лучший из них.

ADA Wall Scaner 50

Определяет черные и цветные металлы, проводку и линии связи.

Глубина поиска: проводов(мм) — 50, металла – 50. Вес: 12г. Размеры: 225х130х30(мм).

Отзывы: хороший, непрофессиональный, определяет провода, но бывают ошибки, невысокая цена.

Dyi Duwi

Прибор вычисляет металл и проводку.

Глубина обнаружения: металл – 24 мм, провода – 30 мм. Питание: батарейки Крона.

Отзывы: хорошая комплектация, невысокая цена, однако бывают ошибки в поиске.

Rst tc 15

Прибор обнаруживает металл и кабель с током. Глубина поиска: металл – 38 мм, медь – 19 мм, кабель – 50 мм. Работает от батареек Крона. Имеется режим автовыключения и индикатор разрядки. Размеры: 115х70х50 (мм).

Отзывы: хороший прибор, приемлемая цена, точное определение проводки.

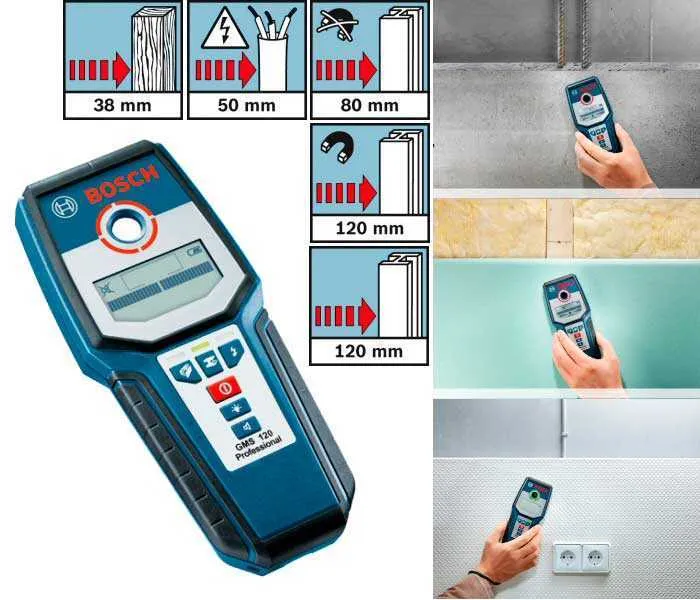

Bosch GMS 120

Устройство обнаруживает металл: черный и цветной, электрическую проводку. Глубина вычисления (мм): дерево – 38, металлы – 120, проводка – 50.  Работает от батареек Крона. Размеры (мм): 120х80х50. Отзывы: прибор хороший, высокая цена.

DSL 8220

Обнаруживает закрытую проводку, линии связи, антенные провода. Имеет световое и звуковое оповещение. Вес 200 г. Размеры: 195х50х20 (мм). Глубина поиска до 20 мм. Работает от батареек Крона. Отзывы: хороший прибор, невысокая цена, ошибки в работе.

Зубр Мастер

Отыскивает металлы: черные и цветные, проводку. Глубина вычисления: металла: 20 мм, проводки 50 мм. Работает от батареек Крона. Размеры (мм): 180х36х33. Максимальное время работы 6 ч. Имеются звуковые сигналы и режим автовыключения.  Отзывы: плохой прибор, невысокая цена.

Fit 565 30

Прибор вычисляет провода, металлы, дерево. Глубина вычисления: дерево – до 19 мм, провода – 50 мм, металл – до 50 мм. Работает от батарейки 9В типа А. Габариты: 165х80х30 (мм). Отзывы: хороший прибор, низкая стоимость.

ADA Wall Scaner 120

Обнаруживает металлы, провода. Глубина вычисления проводов – 50 мм, металлов -120 мм. Батарейки крона. Вес: 200 г. Размеры, мм: 258х168х57. Отзывы: плохой прибор, высокая стоимость.

Ниже приведена сравнительная таблица.

Таблица 1. Обзор обнаружителей скрытых линий питания

Наименование Цена Плюсы Минусы Производитель Отзывы
Ada Wall Scaner 50 От 799 руб. Компактный, легкий, приемлемая цена, многофункциональный (обнаруживает металл), имеется и световая и звуковая сигнализация Бывают помехи в поиске, не обнаруживает провода глубже 5 см Китай Прибор по приемлемой цене, бывают огрехи в поиске
Bosch Gms 120 Professional От 5 000 руб. Обнаружение проводки на глубине до 12 см, точность поиска, компактный корпус Высокая цена Малайзия Прибор надежный и точный, завышена цена
Зубр Мастер От 1 200 руб. Приемлемая цена, наличие цветных индикаторов при обнаружении различных классов объектов, измеритель уровня глубины залегания Тихий звук, дисплей ЖК с маленьким углом обзора Китай Неточно определяет расположение проводки
Ada Wall Scaner 120 prof a 00485 От 4 000 руб. Удобно использовать, качественные материалы Ошибочные показатели, быстрое разряжение батареи Китай Ошибки в работе, высокая цена
Dsl 8220s От 700 руб. Невысокая цена, определение фазного провода, компактный и защищенный от воды корпус Иногда ошибочное определение расположения проводки Россия Хорошее устройство по приемлемой цене
Fit 56530 От 200 руб. Недорогой, определяет обрыв провода, напряжение, магнитное поле Бывают сбои в работе Китай Частые ошибки в работе
Rst tc 15 От 1 400 руб. Дисплей LCD, функция автовыключения, функция обнаружения металла Быстрый разряд батареи Китай Хороший точный прибор
Dyi Duwi От 400 руб. Компактная упаковка, низкая цена, звуковая и световая сигнализация Нет батарейки в комплекте, не запоминает последний режим Китай Стоит своих денег

Приобретая детектор, стоит обратить внимание на:

  1. Выполняемые функции.
  2. Наличие дополнительных возможностей.
  3. Глубину обнаружения.

Согласно отзывам потребителей, лучшим детектором является «Rst tc 15» Он точно определяет место, где пролегают провода, и продается по приемлемой цене.

Советы по использованию

Расскажем немного об инструкции по пользованию данными приборами.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Что такое дифавтомат, для чего применяют, как подключить

Здесь следует учитывать, что каждый вид прибора имеет разные условия использования.

Так, электростатический детектор может обнаруживать только проводку под напряжением, поэтому вначале нужно проверить имеется ли оно в сети.

Затем нужно проверить сигнализацию этого прибора. Для этого нужно поднести его к не скрытому проводу.

Самые простейшие приборы обычно оснащены только звуковой сигнализацией с меняющейся тональностью. При максимальном приближении к проводу нужно запомнить тон звука, после чего можно приступать к поиску скрытой проводки.

Сразу с собой лучше взять карандаш или ручку, чтобы сделать пометки пролегания провода.

С электромагнитным детектором работать несколько проще. Какие-либо проверки самого прибора не нужны, а вот подготовительные работы понадобятся.

Сводятся они к подключению к сети потребителя мощностью от 1 кВт.

Самыми легкими в использовании являются комбинированные приборы.

Обычно у них на панели детектора расположены клавиши управления прибором, позволяющим выбрать материал, который будет искаться в стене, то есть достаточно, нажать требуемую клавишу, и прибор будет реагировать на выбранный материал.

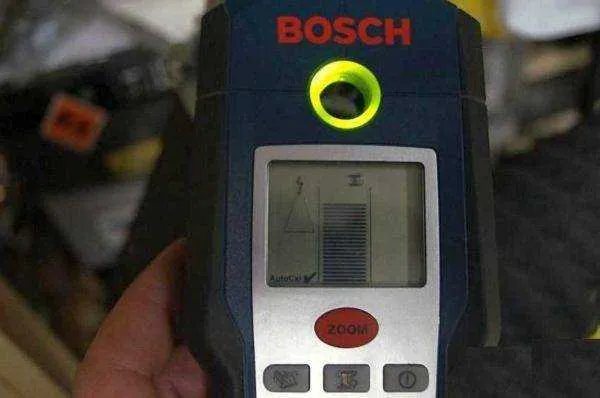

К примеру, тот же Bosh GMS 120 Prof на передней панели имеет клавиши выбора материала – дерево, металл, проводка под напряжением.

При этом на его дисплее будет выводиться более подробная информация при обнаружении чего-либо в стене.

И еще, перед началом работ по исследованию стены, все же нужно проверить заряд батареи, от которой питается прибор. Чем больше батарея будет разряжена, тем хуже будет определять прибор.

Детектор скрытой проводки

Наличие плана электросетей нужно, чтобы:

  • не повредить электропроводку при навешивании стенных светильников, прикреплении картины, забивке дюбелей, предназначенных для крепления подвесной мебели (например, полок);
  • правильно организовать перепланировку интерьера, например, переместить перегородку или дверной проём;
  • рационально разместить мебель;
  • безопасно выполнить ремонт;
  • не получить электротравму при сверлении отверстия или забивке гвоздя;
  • быстро определить место нарушения проводки.

Существуют устройства, предназначенные для обнаружения линий действующей проводки, и устройства, способные найти место нарушения без вскрытия штукатурного покрытия.

По принципу работы детекторные устройства бывают:

  • электростатические (выявляют находящиеся под напряжением провода, по которым не пропускается ток);
  • электромагнитные;
  • металлодетекторы;
  • комбинированные.

Детекторы (ИСП – индикаторы скрытой проводки) различаются по мощности, а также по наличию дополнительных функций. В быту редко возникает необходимость в чувствительных устройствах, которыми пользуются профессиональные электрики, и которые, к тому же, дороги. Хватит бытовых приборов с малым количеством функций, меньшей ценой.

Электростатические индикаторы отличаются простотой эксплуатации, бюджетностью, легко выявляют место разрыва кабеля в стене. Минусы – чувствительность прибора к наведённым помехам электромагнитной природы. Включённые в сеть компьютеры, микроволновки, роутеры, телевизоры сбивают работу электростатических аппаратов. Невозможно «прощупывать» статику, если стеновые конструкции армированы, или штукатурка набралась влаги.

Детекторы с электромагнитным принципом действия «обращают внимание» только на провода с текущим током. Недорогие ИСП менее чувствительны, способны «видеть» провода под нагрузкой не менее 1.5 кВт

То есть, если провода обеспечивают током люстры или иные светильники, таким аппаратом место проводки не выявить. Достоинство устройств — способность выявить расположение электрического кабеля с миллиметровой точностью.

Металлодетекторы одинаково “видят” цветные и чёрные металлы, поэтому сигнализируют о наличии скрытой арматуры, труб, гвоздей или кабелей. Поэтому такие ИСП редко используют в чистом виде, когда отыскивают местонахождение проводов.

Чаще детекторы металла применяют в качестве вспомогательной аппаратуры, если нужно подтвердить полученные иными датчиками неустойчивые слабые сигналы. Однако, если достоверно известно, что в стене нет иных метизов, можно использовать для поиска и эти индикаторы.

самодельный металлодетектор для поиска проводки

Дорогостоящие комбинированные детекторы рассчитаны на одновременное применение нескольких методов, поэтому результативнее других. Профессиональным электромонтажникам пригождаются и дополнительные функции, которыми оснащены комбинированные ИСП. Электропроводка пролегает под штукатуркой близко к поверхности, поэтому в быту часто хватает дешёвых статистических устройств для поиска проводов.

Простейшие бытовые устройства отличаются «простейшей» ценой, начинающейся с 5 долларов. Устройство имеет один датчик и звуковой, либо световой индикатор. Глубина их действия невелика, а степень чувствительности редко поддаётся настройке.

Приборы, которые в народе называются профессиональными, отличаются многофункциональностью и чувствительностью. Некоторые модели могут с точностью до 5 мм регистрировать электрокабели, лежащие на глубине 150 мм. Цена достигает 500-600 долларов.

Из бытовых детекторов популярны:

  • Eltes Дятел Е121 («видит» провода, находящиеся под напряжением (!), скрытые слоем штукатурки толщиной до 2 см).
  • Bosch Truvo (с индикатором-светофором, меняющим цвет с зелёного через жёлтый на красный, указывая металл, мигающим над проводами под напряжением, горящим ровно над метизами). «Видит» металл, заглублённый до 70 мм, провода, прикрытые штукатуркой слоем 5 см.
  • Китайские индикаторные отвёртки.

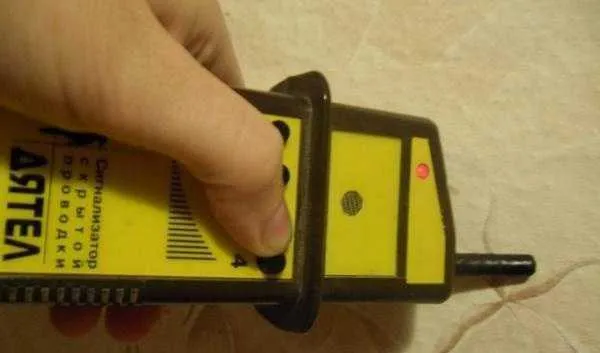

Eltes Дятел Е121

Индикаторная отвертка


Bosch Truvo

ТОП-13 лучших детекторов скрытой проводки

Фото Название Рейтинг Цена
Высокоточные детекторы
#1

ЗУБР Профессионал DX-750 Узнать цену
#2

Elitech Д 100 99 / 100 1 — голос Узнать цену
#3

ADA instruments Wall Scanner 80 98 / 100 3 — голоса Узнать цену
#4

Bosch D-tect 150 Professional 97 / 100 1 — голос Узнать цену
Профессиональные детекторы
#1

Laserliner CombiFinder Plus 080.955A 100 / 100 2 — голоса Узнать цену
#2

Ресанта ДМ-2 99 / 100 Узнать цену
#3

Mastech MS6818 98 / 100 1 — голос Узнать цену
#4

CEM LA-1012 97 / 100 Узнать цену
Бюджетные детекторы
#1

Wortex MD 3009 100 / 100 Узнать цену
#2

Condtrol Drill Check 99 / 100 Узнать цену
#3

DSL-8220S 98 / 100 Узнать цену
#4

Meet MS-158M 97 / 100 Узнать цену
#5

Stanley S100 STHT0-77403 96 / 100 1 — голос Узнать цену

Какой бы вы выбрали детектор скрытой проводки или посоветовали?

Принять участие в опросе

Лучшие недорогие детекторы скрытой проводки

Из 9 востребованных моделей бюджетных индикаторов скрытой проводки были выделены 3 самые популярные. Основанием для их выбора послужили положительные отзывы, надежность, доступность и узнаваемость сканеров.

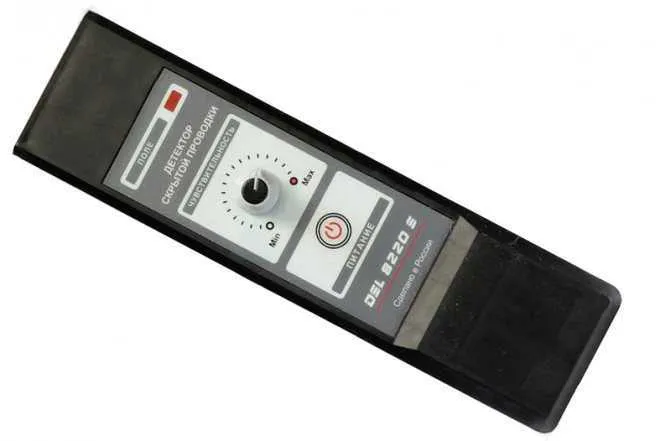

DSL-8220S

Детектор DSL-8220S – это простое и надёжное устройство, позволяющее найти фазный проводник на глубине до 20 мм. Прибор имеет водозащитный корпус и оснащён звуковым и световым индикаторами обнаружения, что позволяет своевременно реагировать на находку. Для более точного результата предусмотрена возможность ручной регулировки чувствительности. Основной зоной сканера является вся передняя торцевая часть корпуса. Сигнализатор достаточно долго функционирует от батарейки типа «Крона». Схема его работы предполагает, что в качестве антенны используется корпус прибора.

Достоинства

  • Лёгкий и компактный, размеры – 195x50x20 мм;
  • Простой в управлении;
  • «Видит» предметы под штукатуркой, деревом, пластиком, кирпичом;
  • Доступная стоимость;
  • Обнаруживает кабеля разных типов – антенные, телефонные, электросети.

Недостатки

При частом использовании сбивается в показателях и требует калибровки.

Прибор «DSL-8220S» производится и в Китае, и в РФ. Большинство пользователей хорошо отзываются именно о моделях российской сборки, и рекомендуют приобретать только их. Также во время эксплуатации сканера замечено, что его чувствительность выше, если провода не находятся под напряжением.

MS8902B Mastech

Индикатор MS8902B – это компактное устройство, которое легко помещается в карман куртки или рубашки. Прибор помогает быстро и точно найти скрытую проводку в различных типах материалов (бетон, кирпич, гипсокартон) и определить в ней кабеля с переменным напряжением от 12 до 600 В. Устройство также можно использовать в качестве узконаправленного металлоискателя, но глубина определения тут уменьшается до 2.5 см. Сканер имеет хорошую чувствительность, которую можно регулировать. При ее уменьшении без проблем определяется фаза и ноль в розетке.

Достоинства

  • Лёгкий и компактный, сделан в форме фломастера;
  • Простой в использовании;
  • Многофункциональный;
  • Два режим работы;
  • Находит обесточенную проводку;
  • Большой диапазон поиска;
  • Доступная стоимость.

Недостатки

  • Настройки не сохраняются после выключения тестера;
  • Не предназначен для использования в профессиональных целях.

Прибор для поиска электропроводки MS8902B отлично зарекомендовал себя как простое и многофункциональное устройство, предназначенное для домашнего использования. Однако опытные пользователи отмечают, что данный детектор не предназначен для поиска обрыва в проводах, так как сигнал сканера наводится на остальные кабеля и звенит вся «коса» проверяемой электропроводки.

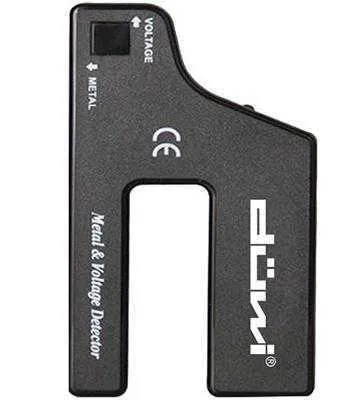

Duwi 26032 5

…Протестировав прибор Duwi 26032 5, мы убедились в его возможности находить в стене обычные провода, кабеля под напряжением и даже арматуру. Несколько разочаровал небольшой диапазон поиска до 15 мм. Но в целом устройство вполне может предупредить удар током во время ремонтных работ и полностью оправдывает потраченные на него средства…

Мнение эксперта

Тестер Duwi 26032 5 – малогабаритное устройство, с помощью которого можно определить месторасположение скрытых конструкций из чёрного и цветного металла и электропроводку. Данный детектор актуален при ее расположении на глубине до 30 мм и она должна находиться под напряжением. Для поиска не запитанных элементов сети тут есть режим металлоискателя, но в этом случае глубина уменьшается до 24 мм. Устройство оснащено регулятором уровня чувствительности, при обнаружении подаётся как звуковой, так и световой сигнал.

Достоинства

  • Удобный, хорошо держать в руке;
  • Широкий диапазон применения;
  • Вес в 0.2 кг;
  • Долго работает от одной батарейки;
  • Прост в использовании;
  • Недорогой.

Недостатки

Небольшая площадь поиска.

Принцип работы детектора

Специальный сканер генерирует сигналы. Излучение проникает в исследуемую среду, затем идёт обратный отражённый сигнал, обладающий либо исходными вибрациями, либо изменёнными, в соответствии с составом залегающего объекта. Прибор перемещается в плоскости по четырём возможным направлениям, что позволяет определить длину, плотность, возможный обрыв встроенной системы.


Для получения результата используются звуковые и цветовые индикаторы, дисплей выдаёт подробные параметры. Современному потребителю предлагаются преимущественно устройства, выполненные в цифровом формате.

Elitech Д 80

Основные характеристики:

  • Максимальная глубина обнаружения проводки — 50 мм
  • Максимальная глубина обнаружения черных металлов — 80 мм
  • Максимальная глубина обнаружения цветных металлов — 60 мм
  • Максимальная глубина обнаружения древесины — 20 мм

Функции и возможности. Этот детектор предназначен для поиска цветных и черных металлов, находящихся под напряжением проводов и деревянных деталей каркаса гипсокартонных листов. Он определяет не только место, но и глубину залегания объекта с точностью до 1 см. Источником энергии служит батарейка «Крона», которой хватает на 5-6 часов работы. Есть индикация уровня зарядки и автоматическое отключение при отсутствии действий оператора. Условия применения от -10 до +50оС позволяют использовать прибор даже на строящихся зданиях.

Удобство использования и управление. Данная модель весит 240 г. У нее рельефный корпус и резиновые накладки, способствующие надежности хвата. Все важнейшие показания выводятся на дисплей. Для упрощения поиска предусмотрена цветовая индикация. Панель управления включает в себя только три кнопки: пуска и выбора необходимого режима.

Комплектация. Устройство продается с чехлом для хранения, батарейкой и инструкцией по эксплуатации.

Плюсы Elitech Д 80

  1. Легкость.
  2. Простота управления.
  3. Удобная форма.
  4. Два режима работы.
  5. Показывает глубину залегания.
  6. Низкая стоимость.
  7. Чехол.

Минусы Elitech Д 80

  1. Нуждается в регулярной калибровке.
  2. Невысокая точность измерений.

Лучшие варианты

В этом разделе мы попытались собрать наиболее удачные по отзывам модели обнаружителей скрытой проводки. Как обычно, на одну и ту же модель порой есть противоположные отзывы. Мы постарались отобрать те, у которых количество позитивных отзывов значительно превышает негативные.

Индикатор скрытой проводки нужен даже когда требуется в бить гвоздь

Детектор проводки Дятел

Этот аппарат выпускается в Украине, стоит относительно немного 25-30$. Получил в три раза больше положительных оценок, чем отрицательных. Может использоваться для нахождения проводников под напряжением. При работе свет не выключать, а сеть желательно чем-то нагрузить (например, включить лампу). Провода под напряжением определяет успешно, но если проводник уложен в пластиковой трубе, он его не видит.

Дятел — прибор обнаружения скрытой проводки

Прибор для обнаружения скрытой проводки Дятел имеет четыре режима чувствительности:

  1. определяет местоположение проводника с точностью до 10 мм;
  2. до 100 мм;
  3. до 300 мм;
  4. до 700 мм.

То есть, начинать работу надо включив 4-й режим. При приближении к проводнику, начинает мигать светодиод, раздается писк. Чем ближе к проводнику, тем мигание чаще, звук громче. Выяснив границу наиболее интенсивных сигналов ставим отметку на стене. Операцию повторяем с другой стороны. Далее переключаем режим и поиск начинаем с уже обозначенных границ. Так, постепенно, находим местоположение проводника с точностью до 1 см в обе стороны.

Bosch DMF 10 Zoom

Этот прибор имеет жидкокристаллический монитор и два режима работы: определение металла (магнитного и немагнитного), древесины и проводки. Есть режим Zoom для увеличения чувствительности прибора. Но его включение приводит к тому, что детектор начинает реагировать не только на проводку, например, но и на расположенные вблизи металлические стойки или прутья арматуры.

Bosh dmf 10 zoom

При приближении к искомому объекту включается звук и световая индикация. На экране прибора светится шкала, по которой можно определить насколько близко находится прибор к проводнику — чем ближе, тем больше закрашенных полосок на шкале.

Также на дисплее высвечиваются графические изображения найденных материалов:

  • перечеркнутый магнит означает немагнитный металл (алюминий, например);
  • молния с делениями — проводка под напряжением;

Для того чтобы можно было нормально находить объекты, необходимо изучить инструкцию по эксплуатации. Там описано много нюансов, которые позволят правильно истолковать различные ситуации и не ошибиться при работе.

Определить скрытой проводки Bosch GMS-120

Еще один детектор знаменитой фирмы. Кроме проводки и металлов ищет древесину. Есть три режима работы:

  1. металлы магнитные и немагнитные;
  2. проводка;
  3. древесина.

Имеет неплохие отзывы, от предыдущего вариант отличается отсутствием функции Zoom. Зато посреди корпуса есть отверстие, через которое можно отметить на стене место прохождения проводника или наоборот, место, свободное от всяческого металла — для безопасного сверления в стене, потолке или в полу.

Из всех отзывов можно вывести несколько практических рекомендаций:

  • если прибор «звенит» по всей стене, прикоснитесь второй рукой к стене (уберите наводки), работать будет нормально;
  • если не разберетесь в показаниях, прочтите инструкцию, там все описано четко — в каких случаях использовать какие режимы.

В общем, при определенном опыте, можно довольно точно определить где находится проводка.

Прибор ПОСП 1

Продукт отечественного производства хорош тем, что позволяет не только обнаружить проводку под напряжением. Он может даже найти обрыв провода в стене. Для этого включенный прибор надо вести вдоль проводника. Пока провод цел, включена световая индикация. В месте, где индикатор потухнет и будет обрыв. Для уверенности провести подобную операцию с другой стороны (можно тест повторить дважды).

Стоит данное устройство немного — 20-25$, но популярность у него не очень высокая, отзывов не нашлось.

Как правильно выбрать

Выбирая устройство для поиска скрытой проводки, необходимо понимать, зачем оно вам нужно. Если требуется только найти проводку, можно обойтись недорогими моделями, которые сравнительно неплохо справятся с поставленной задачей. Для поиска трубопроводов либо каркасов нужно более чувствительное оборудование, способное работать в нескольких режимах, или два разных прибора, что обойдется дороже.

Другим важным параметром является глубина, на которую прибор способен просканировать стену. Не стоит приобретать самые дешевые индикаторы: обычно они способны «прощупать» стену не более чем на 20 мм, а штукатурка имеет толщину 40 мм, то есть пользы от такого устройства не будет. Не стоит экономить на глубине сканирования: чем глубже прибор способен распознавать предметы, тем лучше.

Важную роль играет и тип оповещения. Бывает их три:

  • звуки;
  • световой сигнал;
  • отображение информации на экране.

Звуки отличаются тональностью и бывают разной длительности. По ним можно понять, какой предмет найден.

Зачастую прибор оснащается светодиодами, сигнализирующими об обнаружении коммуникаций или скрытой проводки. На дорогом устройстве, зная схему цветов, можно точно определить местоположение предмета и понять, что именно было обнаружено.

Жидкокристаллический экран – наиболее точный и удобный способ идентификации находок. Прибор отображает всю информацию на дисплее. Однако стоит такое приспособление значительно дороже аналогичных моделей без крана. С расшифровкой сигналов не возникнет никаких проблем. Обнаружение металла или кабеля может вдобавок сопровождаться звуками.

Лучшие премиальные детекторы скрытой проводки

Представленные ниже 2 прибора для определения скрытой проводки, выбраны из 5 самых популярных аппаратов премиум-класса. Данные устройства отличаются большим набором функций и часто используются для профессиональных работ.

Е121 Дятел

Сигнализатор Е121 Дятел – простой в использовании прибор, предназначенный для применения в профессиональных целях. Детектор работает по электростатическому принципу и позволяет не только обнаружить скрытую проводку, но также и выявить устройства с разрывом заземления, проверить исправность предохранителей, плавких вставок и определить обрыв в проводах, находящихся под напряжением. На передней панели аппарата предусмотрены 4 кнопки для выбора чувствительности, повышающие шансы на успешное обнаружение объектов.

Достоинства

  • Понятен в управлении;
  • Быстро находит провода;
  • Наличие световых и звуковых индикаторов;
  • Хорошая глубина поиска – до 50 мм;
  • Возможность настройки уровня чувствительности.

Недостатки

Предназначен в основном для поиска проводов под напряжением.

Bosch GMS 120 Professional

Прибор для поиска скрытых проводок профессионального класса Bosch GMS 120 быстро и качественно обнаруживает их под напряжением и с частотой тока 50 Гц. Сканер также позволяет установить место расположения труб, арматуры, металлопрофиля, не обозначенных на чертежах деревянных частей. Корпус тестера выполнен из качественного пластика с прорезиненными участками, что делает его применение удобным и увеличивает срок службы.

Этот искатель скрытой проводки отличается от аналогов наличием сквозного отверстия для обозначения зоны безопасного сверления. Детектор имеет светодиодную подсветку, что значительно облегчает работу в условиях сумерек и плохой освещённости помещения.

Достоинства

  • Компактные размеры;
  • Хорошо «видит» провода;
  • Многофункциональный;
  • Простой и понятный в управлении;
  • В комплект входит аккумулятор;
  • Есть отверстие для нанесения разметки;
  • Предусмотрена возможность отключения звукового сигнала.

Недостатки

Высокая стоимость.

Сигнализатор Bosch GMS 120 Professional пользуется заслуженной популярностью у покупателей и имеет преимущественно положительные отзывы. Лишь некоторые пользователи отмечают, что сканер может не совсем точно находить провода под кафельным покрытием. Однако данные условия поиска вызывают трудности практически у всех определителей проводки.

Как электрики ищут скрытую проводку?


Электрики могут использовать несколько способов для поиска скрытой проводки в стенах, потолках и полах. Некоторые из этих методов включают:

  1. Использование индукционного датчика: это устройство обнаруживает магнитные поля, создаваемые током, протекающим через проводку. Электрик просто проходит индукционным датчиком вдоль стены, потолка или пола, и устройство сигнализирует, когда он обнаруживает магнитное поле.

  2. Использование тестера проводов: это устройство также может использоваться для обнаружения проводки в стенах, потолках и полах. Электрик вставляет концы тестера проводов в розетку или выключатель, и устройство сигнализирует о наличии проводки.

  3. Визуальный осмотр: иногда проводка может быть обнаружена путем визуального осмотра. Электрик может произвести небольшой разрез в стене, потолке или полу, чтобы осмотреть проводку.

  4. Использование тепловизора: это устройство обнаруживает тепловые излучения, создаваемые проводкой, когда через нее протекает ток. Электрик может использовать тепловизор для обнаружения проводки в стенах, потолках или полах.

Выбор метода зависит от конкретной ситуации и доступности инструментов. В любом случае, работа с электричеством требует специальных навыков и оборудования, поэтому лучше всего обращаться к профессиональным электрикам, чтобы избежать повреждения проводки или опасности поражения электрическим током.


Видео. Рейтинг ТОП 5: Лучшие детекторы скрытой проводки 2021 года с АлиЭкспресс | Какой детектор выбрать?

Добавить комментарий

Вам также могут быть интересны
