Площадь поперечного сечения как электротехническая величина

В качестве примера сечения можно рассмотреть распил изделия под углом 90 градусов относительно поперечной оси. Контур фигуры, получившейся в результате, определяется конфигурацией объекта. Кабель имеет вид небольшой трубы, поэтому при распиле выйдет фигура в виде двух окружностей определенной толщины. При поперечном рассечении круглого металлического прута получится форма круга.

В электротехнике площадь ПС будет значить прямоугольное сечение проводника в отношении к его продольной части. Сечение жил всегда будет круглым. Измерение параметра осуществляется в мм2.

Начинающие электрики могут перепутать диаметр и сечение элементов. Чтобы определить, какая площадь сечения у жилы, понадобиться учесть его круглую форму и воспользоваться формулой:

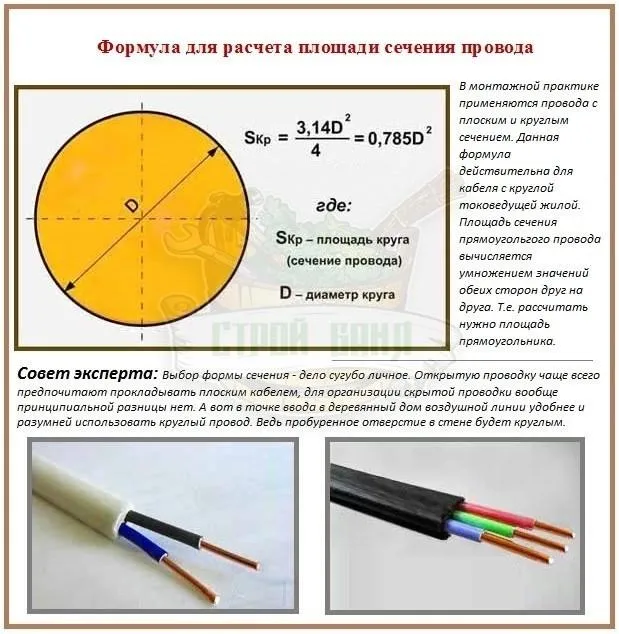

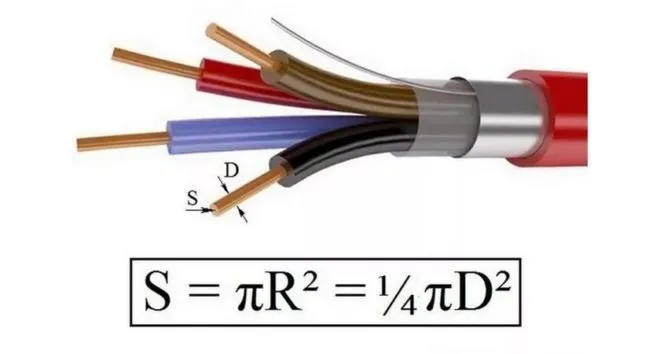

S = πхR2, где:

  • S – площадь круга;
  • π – постоянная величина 3,14;
  • R – радиус круга.

Если известен показатель площади, легко найти удельное сопротивление материала изготовления и длину провода. Далее вычисляется сопротивление тока.

Для удобства расчетов начальная формула преобразуется:

  1. Радиус – это ½ диаметра.
  2. Для вычисления площади π умножается на D (диаметр), разделенный на 4, или 0,8 умножается на 2 диаметра.

При вычислениях используют показатель диаметра, поскольку его неправильный подбор может вызвать перегрев и воспламенение кабеля.

Порядок расчета

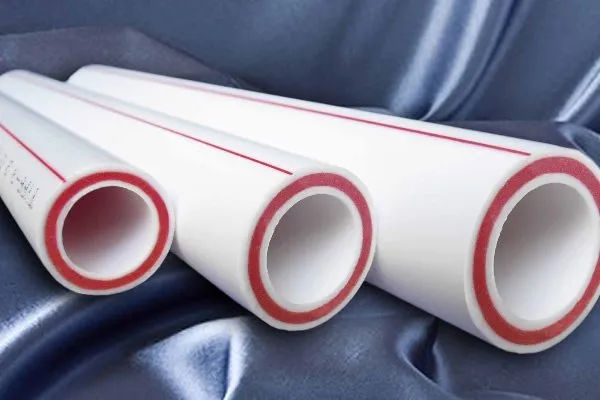

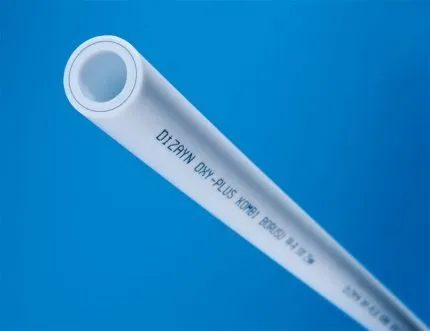

Поскольку главная задача – это найти площадь проходного сечения трубы, основная формула будет несколько видоизменена.

расчет сечения трубы

В результате вычисления производятся так:

S=π×(D/2-N)2, где

D – значение внешнего сечения трубы;

N – толщина стенок.

Примите к сведению, что, чем больше знаков в числе π вы подставите в расчеты, тем точнее они будут.

как рассчитать площадь сечения трубы

Приведем числовой пример нахождения поперечного сечения трубы, с наружным диаметром в 1 метр (N). При этом стенки имеют толщину в 10 мм (D). Не вдаваясь в тонкости, примем число π равным 3,14.

Итак, расчеты выглядят следующим образом:

S=π×(D/2-N)2=3,14×(1/2-0,01)2=0,754 м2.

Цели расчета

Рассчитывать параметры площади сечения проводника необходимо с несколькими целями:

  • получение необходимого количества электричества для запитки бытовых приборов;
  • исключение переплат за неиспользуемый энергоноситель;
  • безопасность проводки и предотвращение возгораний;
  • возможность подключения высокомощной техники к сети;
  • предотвращение оплавления изоляционного слоя и коротких замыканий;
  • правильная организация осветительной системы.

Оптимальное сечение провода для освещения – 1,5 мм2 для линии, 4-6 мм2 на вводе.

По какой формуле проводится расчет объема трубы

Чтобы получить точные данные, необходимо приготовить:

  • Калькулятор;
  • Штангенциркуль;
  • Линейку.

Сначала измеряется радиус, обозначенный буквой R. Он может быть:

  • Внутренним;
  • Наружным.

Первый позволяет высчитать, какое количество жидкости, способно поместиться в цилиндре, то есть внутренний объем трубы, ее кубатура.

Внешний радиус необходим для определения размера места, которое она займет.

Для расчета необходимо знать данные диаметра трубы. Его обозначают буквой D и рассчитывают по формуле R x 2. Определяется также длина окружности. Обозначается буквой L.

Чтобы вычислить объем трубы, измеряемого кубическими метрами (м3), необходимо предварительно рассчитать ее площадь.

Для получения точного значения, требуется сначала рассчитать площадь сечения. Для этого применяют формулу:

  • S = R x Пи.
  • Искомая площадь — S;
  • Радиус трубы – R;
  • Число Пи — 3,14159265.

Полученное значение нужно перемножить на длину трубопровода.

Как найти объем трубы по формуле? Нужно знать всего 2 значения. Сама формула расчета, имеет следующий вид:

  • V = S x L
  • Объем трубы – V;
  • Площадь сечения – S;
  • Длина – L

К примеру, у нас есть металлическая труба диаметром 0,5 метра и длиной два метра. Для проведения расчета в формулу расчета площади круга, вставляется размер внешней поперечины нержавеющего металла. Трубная площадь будет равна;

S= (D/2) =3,14 х (0,5/2) = 0,0625 кв. метра.

Итоговая формула расчета, примет следующий вид:

V = HS = 2 х 0,0625=0,125 куб. метра.

По этой формуле рассчитывается объём совершенно любой трубы. Причем абсолютно не важно из какого она материала. Если трубопровод имеет много составных частей, применяя эту формулу, можно рассчитать по отдельности, объем каждого участка.

При выполнении расчета, очень важно чтобы размеры выражались в одинаковых единицах измерения. Проще всего проводить расчет, если все значения перевести в квадратные сантиметры.

Если использовать разные единицы измерения, можно получить весьма сомнительные результаты. Они будут очень далеки от настоящих значений. При выполнении постоянных ежедневных вычислений, можно использовать память калькулятора, установив постоянное значение. К примеру, число Пи, умноженное на два. Это поможет намного быстрее произвести расчет объема трубы разного диаметра.

Сегодня для расчета можно использовать готовые компьютерные программы, в которых, заранее указываются стандартные параметры. Для выполнения расчета, нужно будет только вписывать дополнительные переменные значения.

Соотношение диаметра кабеля с площадью его сечения

Определение посредством формулы площади поперечного сечения проводников занимает длительное время. В некоторых случаях уместно использовать данные из таблицы. Поскольку для организации современной проводки применяется медный кабель, в таблицу вносятся параметры:

  • диаметр;
  • сечение в соответствии с показателем диаметра;
  • предельная мощность нагрузки проводников в сетях с напряжением 220 и 380 В.
Диаметр жилы, мм Параметры сечения, мм2 Сила тока, А Мощность медного проводника, кВт
Сеть 220 В Сеть 380 В
1,12 1 14 3 5,3
1,38 1,5 15 3,3 5,7
1,59 2 19 4,1 7,2
1,78 2,5 21 4,6 7,9
2,26 4 27 5,9 10
2,76 6 34 7,7 12
3,57 10 50 11 19

Посмотрев данные в соответствующих колонках, можно узнать нужные параметры для электролинии жилого здания или производственного объекта.

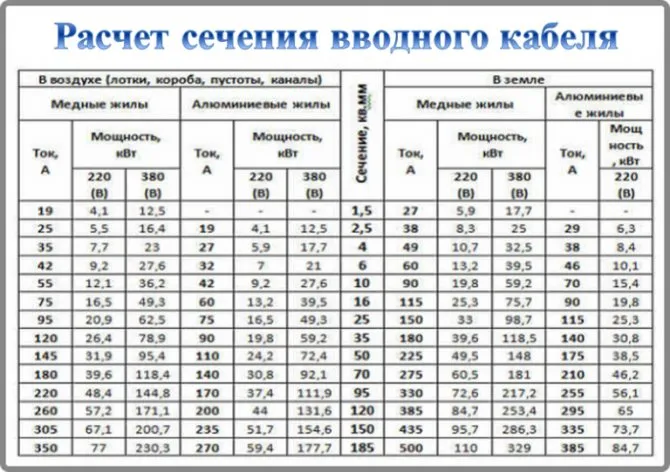

Как узнать сечение вводного провода

Провод от опоры ЛЭП к дому выбирают сечением 10 мм. Новое подключение к электросетям выполняется согласно выданным техническим условиям. Обычно мощность, отпускаемая для подключения, составляет максимум 7,5 кВт для однофазной сети напряжением 220 В. В соответствии с таблицей, минимальное сечение для вводного кабеля следует выбирать 10 мм2. С учётом максимальной пиковой нагрузки потребителей и для обеспечения запаса мощности желательно использовать провод СИП 2*16 на улице и ВВГнг-ls 2*10 – внутри помещений до приборов учёта.

Расчет сечения многожильного проводника

  1. Находится показатель площади сечения у одной жилы.
  2. Пересчитываются кабельные жилы.
  3. Количество умножается на поперечное сечение одной жилы.

При подключении многожильного проводника его концы обжимаются специальной гильзой с использованием обжимных клещей.

Сечение и давление

Жил да был в славном 18 веке швейцарец Даниил Бернулли. Жил он, жил да и сформулировал между делом закон, который впоследствии положил начало современной гидродинамике и был назван его именем.

Если перевести сухой язык формул на привычный нам русский, то его можно сформулировать так: скорость потока обратно пропорциональна статическому давлению жидкости или газа в нем.

С практической стороны это означает, что на переходах диаметра трубопровода поток ведет себя вопреки здравому смыслу: увеличение сечения вызывает увеличение давления, а уменьшение и связанное с ним ускорение движения жидкости или газа — рост.

В наше время этот эффект широко используется в механизмах самого разного назначения.

Приведем пару самых очевидных примеров, с которыми сталкивался любой из нас.

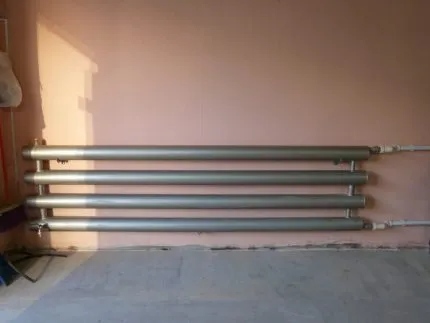

  • Главный элемент теплового узла дома – элеватор.Он представляет собой сопло, в котором струя воды с более высокими температурой и давлением из подающего трубопровода впрыскивается в объем, заполненный более холодной водой с низким давлением из обратки. Благодаря падению статического давления в струе она вовлекает часть воды из обратного трубопровода через предназначенный для этой цели подсос в повторную циркуляцию. (См. также статью .)

Принципиальная схема работы элеватора — главного элемента теплового узла дома.

  • Краскопульт и аэрограф используют тот же эффект: быстрый воздушный поток за счет создающегося в нем разрежения вытягивает из бачка краситель, дробит его, превращая в аэрозоль, и осаждает на окрашиваемой поверхности.

Особенности самостоятельного расчета

При помощи штангенциркуля

Способ оправдан, если будут измеряться параметры усеченного, или бракованного кабеля. К примеру, ВВГ может обозначаться как 3х2,5, но фактически быть 3х21. Вычисления производятся так:

  1. С проводника снимается изоляционное покрытие.
  2. Диаметр замеряется штангенциркулем. Понадобится расположить провод между ножками инструмента и посмотреть на обозначения шкалы. Целая величина находится сверху, десятичная – снизу.
  3. На основании формулы поиска площади круга S = π (D/2)2 или ее упрощенного варианта S = 0,8 D² определяется поперечное сечение.
  4. Диаметр равен 1,78 мм. Подставляя величину в выражение и округлив результат до сотых, получается 2,79 мм2.

Для бытовых целей понадобятся проводники с сечением 0,75; 1,5; 2,5 и 4 мм2.

С использованием линейки и карандаша

При отсутствии специального измерителя можно воспользоваться карандашом и линейкой. Операции выполняются с тестовым образом:

  1. Зачищается от изоляционного слоя участок, равный 5-10 см.
  2. Получившаяся проволока наматывается на карандаш. Полные витки укладываются плотно, пространства между ними быть не должно, «хвостики» направляются вверх или вниз.
  3. В конечном итоге должно получиться определенное число витков, их требуется посчитать.
  4. Намотка прикладывается к линейке так, чтобы нулевое деление совпадало с первой намоткой.
  5. Замеряется длина отрезка и делится на количество витков. Получившаяся величина – диаметр.
  6. Например, получилось 11 витков, которые занимают 7,5 мм. При делении 7,5 на 11 выходит 0,68 мм – диаметр кабеля. Сечение можно найти по формуле.

Точность вычислений определяется плотностью и длиной намотки.

Таблица соответствия диаметра проводов и площади их сечения

Если нет возможности пройти тестирование диаметра или сделать вычисление при покупке, допускается использовать таблицу. Данные можно сфотографировать, распечатать или переписать, а затем применять, чтобы найти нормативный или популярный размер жилы.

Диаметр кабеля, мм Сечение проводника, мм2
0,8 0,5
0,98 0,75
1,13 1
1,38 1,5
1,6 2
1,78 2,5
2,26 4
2,76 6
3,57 10

При покупке электрокабеля понадобится посмотреть параметры на этикетке. К примеру, используется ВВНГ 2х4. Количество жил – величина после «х». То есть, изделие состоит из двух элементов с поперечным сечением 4 мм2. На основании таблицы можно проверить точность информации.

Чаще всего диаметр кабеля меньше, чем заявлен на упаковке. У пользователя два варианта – применять другой или выбрать с большей площадью сечения кабель по диаметру. Выбрав второй, понадобится проверить изоляцию. Если она не сплошная, тонкая, разная по толщине, остановитесь на продукции другого изготовителя.

Чем измерять площадь

Для правильного измерения площади поперечного сечения важно сделать ровный перпендикулярный срез и измерить диаметр металла при помощи высокоточных приборов. В случае с многожильными проводами необходимо выполнить следующие шаги:

  • Для точных расчетов нужна одиночная проволока. Из пучка проводов выделяют одну жилку и вычисляют площадь ее сечения.
  • Пересчитывают количество жил в проводе.
  • Перемножают площадь сечения жилки на их количество.

Полученный результат и будет искомой площадью многожильного проводника.

Многожильный провод

Дополнительная информация: Для вычисления площади сечения проводника необходимо, в первую очередь, измерить его диаметр, и сделать это лучше всего микрометром, штангенциркулем или, в крайнем случае, высокоточной инженерной линейкой. Так как микрометр – редкость в наборе инструментов электрика, то этот способ мы упустим и остановимся на штангенциркуле и линейке.

Штангенциркуль

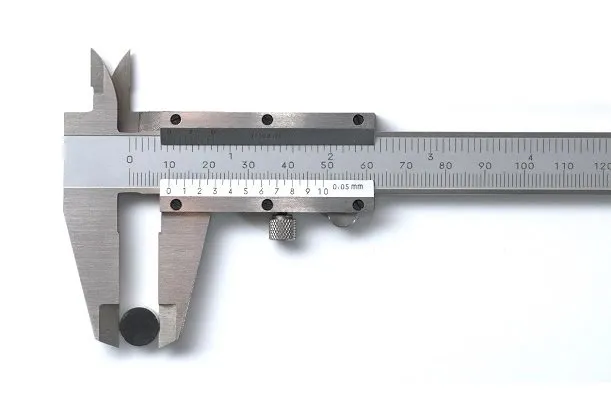

Штангенциркуль — высокоточный измерительный инструмент, при помощи которого можно определить линейные размеры любого предмета, диаметры круглых изделий, а также глубину сквозных и глухих отверстий и выемок. Такой инструмент должен быть у каждого домашнего мастера, стоит он не дорого и при правильном обращении может прослужить не одно десятилетие.

Штангенциркули подразделяются на следующие виды:

  • Нониусные — имеют классическую конструкцию и высокоточную измерительную шкалу, которая позволяет измерять предметы с точностью до 0.1 – 0.05 мм.
  • Со стрелочным отображением результатов измерений — очень удобный для снятия точных показаний инструмент, но его главным недостатком является повышенная хрупкость.
  • С электронной индикацией результатов — относительно новая разработка, предназначенная для получения максимальной точности и удобного снятия показаний измерений.

Вам это будет интересно Для чего нужно выравнивание потенциалов

Рассмотрим самый распространенный вид штангенциркуля — нониусный. Из таких инструментов наибольшее распространение получили два вида:

  • ШЦ-I с точностью измерений 0,1 мм, такой инструмент есть практически у каждого слесаря.
  • ШЦ-II с точностью измерений 0,05 мм, этот штангенциркуль предпочтительнее, так как в результате работы он выдаёт меньшую погрешность.

Для правильного измерения диаметра достаточно оголить сердечник кабеля путём снятия изоляция, после чего прижать раздвижные губки инструмента к его поверхности. Риска на подвижной части штангенциркуля совпадёт с показателем на шкале, который и будет являться диаметром.

Карандаш + линейка

Если под рукой нет точных измерительных инструментов, а определить диаметр провода необходимо в настоящий момент, можно воспользоваться старым проверенным способом. Картинка 5. Метод карандаша.

Для данного способа понадобятся круглый карандаш и линейка. Суть метода состоит в следующем алгоритме:

  • Прежде всего необходимо отрезать кусок провода и очистить его от изоляции.
  • Далее проволока из металлического сердечника плотно наматывается на карандаш, причём, минимальное количество витков должно быть не меньше 15. Здесь все зависит от толщины провода, и чем он тоньше, тем больше витков необходимо намотать.
  • Проводятся вычисления по формуле, приведённой на картинке 6.

Обратите внимание! Для получения точного результата следует наматывать провод на карандаш как можно плотнее. Для этого перед наматыванием его необходимо тщательно выровнять в местах перегибов и образования петель.

Определение сечения проводника на вводе

Подбор сечения осуществляется так, чтобы допустимый ток жил за длительный период был больше номинала автомата. Например, в доме на ввод пущен медный трехжильный проводник ВВГнг, уложенный открытым способом. Оптимальное сечение – 4 мм2, поэтому понадобится материал ВВГнг 3х4.

После этого высчитывается показатель условного тока отключения для автомата с номиналом 25 А: 1,45х25=36,25 А. У кабеля с площадью сечения 4 мм2 параметры длительно допустимого тока 35 А, условного – 36,25 А. В данном случае лучше взять вводный проводник из меди сечением 6 мм2 и допустимым предельным током 42 А.

Некоторые физические особенности

От площади сечения трубы зависит скорость движения жидкостей и газов, которые по ней транспортируются. Надо выбрать оптимальный диаметр. Не менее важным является и внутреннее давление. Именно от его величины зависит целесообразность выбора сечения.

При расчёте учитывается не только давление, но и температура среды, её характер и свойства. Знание формул не освобождает от необходимости изучения теории. Расчёт труб канализации, водоснабжения, газоснабжения и отопления опирается на информацию справочников. Важно, чтобы выполнялись все необходимые условия при выборе сечения. Его величина также зависит и от характеристик используемого материала.

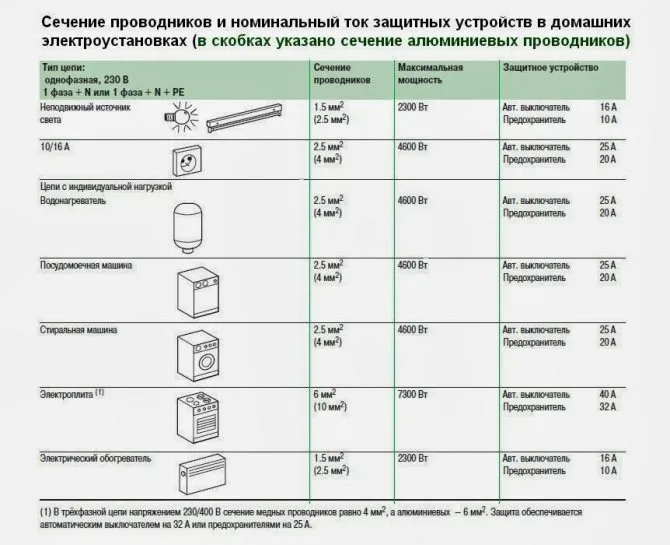

Вычисление сечения провода для линии розеток

Каждый электроприбор имеет показатели собственной мощности. Они замеряются в Ваттах и указываются в паспорте либо на наклейке на корпусе. Примером поиска сечения будет линия запитки для стиральной машины мощностью 2,4 кВт. При расчетах учитывается:

  • материал провода и способ укладки – трехжильный ВВГнг-кабель из меди, спрятанный в стене;
  • особенности сечения – оптимальная величина составляет 1,5 мм2, т.е. понадобится кабель 3х1,5;
  • использование розетки. Если подключается только машинка-автомат, характеристик будет достаточно;
  • система защиты – автомат, номинальный ток которого 10 А.

Для двойных розеток применяется кабель из меди с сечением 2,5 мм2 и автомат номиналом 16 А.

Определение площади поверхности трубы

Помимо определения объема труб, требуется иногда рассчитать и площадь, например, для того, чтобы знать, сколько потребуется краски для окрашивания или покрытия каким-либо иным материалом. Расчет площади также производиться либо с помощью онлайн калькуляторов, либо с использованием формулы.

Таким образом, можно заранее вычислить, какой объем материала потребуется для:

  • Покраски;
  • Покрытия изоляцией;
  • Обезжиривания поверхности трубы.

Формула для расчета площади используется не сложная. Сначала требуется измерить длину трубы, а также определить ее внешний радиус, все полученные сантиметры (если труба небольшого размера) переводятся в метры. Пи, равное 3,14, нужно умножить на 2, далее получившееся число умножается на длину и радиус трубы.

Для определения площади квадратной трубы, нужно сначала вычислить ее периметр, а уже получившееся число умножить на длину. Тоже самое касается и трубы в форме прямоугольника – расчет производится точно также. Но, так считать просто, если трубы имеют прямую форму, а если они изогнутые, то необходимо к полученным цифрам добавлять определенные допуски. Такую информацию можно отыскать в специальных строительных нормах.

Для самых разных целей требуется знать, какая площадь будет у какой-либо трубы. Посчитать ее можно с помощью онлайн-калькулятора или же с помощью простых формул. Для расчета площади трубы, например, стальной, необходимо воспользоваться алгоритмом.

Алгоритм:

  1. Сначала следует определить диаметр трубы, полученный результат необходимо умножить на число Пи.
  2. Полученную цифру следует умножить на длину трубы, в результате чего будет известна внешняя площадь.
  3. Если требуется высчитать внутреннюю площадь трубы, формула несколько изменяется, сначала также определяется диаметр, после измеряется толщина ее стенок.
  4. Из диаметра вычитают толщину стенок трубы, и полученный результат снова умножается на длину.

Расчет наружной площади необходим для того, чтобы знать, какое количество краски или укрывного материала понадобится для трубы. Также это знание поможет при проектировании систем теплоснабжения с тем, чтобы знать, какие теплопотери могут быть.

Помимо расчета площади труб, предназначенных для жидкости, есть воздуховодные варианты, для круглой расчет примерно такой же. А вот для расчета площади овала или овальной трубы, следует определить 2 радиуса, после чего их следует перемножить между собой, и получившийся результат умножить на число Пи.

Большинство вычислений для разных нужд в современном мире производится с помощью онлайн-расчетов. Зная необходимые параметры, их следует подставить в соответствующие поля с тем, чтобы узнать результат. Но не всегда есть возможность воспользоваться такими «помощниками». В этом случае считать, например, площадь сечения трубы, приходится вручную.

Расчет:

  1. Труба чаще всего имеет форму круга и реже встречается в форме квадрата или овала.
  2. Для расчета круглой трубы, необходимо определить ее диаметр, поучившееся значение следует умножить на число Пи.
  3. Для определения внутреннего сечения трубы, из получившегося числа следует прибавить к стенке, для удобства все расчеты лучше всего производить в метрах.

Расчет площади сечения необходим для того, чтобы знать скорость движения жидкости или газов, и для этого необходимо выбрать наиболее оптимальный диаметр круглого трубопровода. Также при расчете следует учитывать температуру газа или жидкости, с которой они двигаются по трубам.

Но, если производится расчет сечения самотечных трубопроводов, следует принимать во внимание не полное сечение трубы, а так называемое живое или фактическое. Сечение живого потока обычно равно половине фактического сечения трубы.

Важно определять площадь поверхности, так как это позволяет рассчитать, какое количество грунта, краски или укрывного материала потребуется для той или иной трубы с учетом ее формы, материала и веса. Масса труб, изготовленных из ПВХ или пропилена, значительно меньше, чем стальных, хотя площадь их одинакова.

Для вычисления площади трубы, потребуется выполнить следующие действия:

  • Определить радиус трубы сначала в сантиметрах;
  • После перевести полученный результат в метры;
  • После следует высчитать длину трубы также в метрах;
  • Умножить полученный результат на известный радиус, в результате чего можно узнать внешнюю площадь трубы.

Можно вычислить площадь и прямоугольной трубы с учетом веса, достаточно знать, сколько весит погонный метр, тоннаж можно определить по специальным таблицам, применяемым в строительстве. Данную величину следует умножить на длину трубы в метрах. Такие расчеты позволяют определить количество краски, грунта и теплоизоляционного материала, а также потери тепла при передаче последнего от такого теплового узла, как котельная.

Как правило, описывая проведение вычислений объема трубопроката, по умолчанию ведут речь исключительно об изделиях круглого сечения. Однако в современный обиход все более активно включаются профильные трубы, обладающие различным по форме сечением:

  • овальным;
  • квадратным;
  • прямоугольным;
  • трапециевидным.

При прямоугольном сечении вычисление объема трубы ведется по формуле V = SH (в развернутом виде – abH), т. е. требуются данные о габаритах изделия – длине, ширине, высоте. При сечении 15х10 мм для пятиметрового отрезка получаем 0,015х0,010х5, что равняется 0,0075 м3 или семи с половиной литрам.

V = а2H.

При сечении 180х180 мм для пятиметрового отрезка получаем 0,182х5, что равняется 0,16 м3 или 160 литрам.

V = SL.

Вычисление площади овального сечения ведется с использованием формулы S = πав, где нужно подставить значения длины большой и малой полуосей эллипса (овала).

Проще всего рассчитать объем квадратной профильной трубы, так как все четыре ее стороны одинаковые

Трапециевидное сечение труб, все чаще используемое, наряду с прямоугольным, при обустройстве канализации или дымохода, для определения объема предполагает применение все той же формулы V = SL. Для вычисления площади трапеции берется формула S = 0,5 ав.

Появление все большего количества специальных компьютерных программ для проведения расчетов в отношении трубопроката различного профиля позволяет существенно упростить процесс. Достаточно воспользоваться услугами какого-либо онлайн-калькулятора и ввести имеющиеся в распоряжении данные, чтобы моментально получить необходимые результаты.

Подбор сечения для трехфазной линии 380 В с несколькими приборами

Подключение нескольких видов бытовой техники к трехфазной линии предусматривает протекание потребляемого тока по трем жилам. В каждом из них будет меньшая величина, чем в двухжильном. На основании данного явления в трехфазной сети допускается применять кабель с меньшим сечением.

К примеру, в доме устанавливается генератор с мощностью 20 кВт и суммарной мощностью по трем фазам 52 А. На основании значений таблицы выйдет, что оптимальное сечение кабеля – 8,4 мм2. На основании формулы высчитывается фактическое сечение: 8,4/1,75=4,8 мм2. Чтобы подсоединить генератор мощностью 20 кВт на трехфазную сеть 380 В необходим медный проводник, сечение каждой жилы которого 4,8 мм2.

Площадь круга

Рассмотрим две окружности с общим центром (концентрические окружности) и радиусами радиусами 1 и R, в каждую из которых вписан правильный n – угольник (рис. 1).

Обозначим через O общий центр этих окружностей. Пусть внутренняя окружность имеет радиус 1.

Рис.1

Площадь правильного n – угольника, вписанного в окружность радиуса R, равна

Площадь правильного n – угольника, вписанного в окружность радиуса 1, равна

Следовательно,

Поскольку при увеличении n площадь правильного n – угольника, вписанного в окружность радиуса 1, стремится к π, то при увеличении n площадь правильного n – угольника, вписанного в окружность радиуса R, стремится к числу πR2.

Таким образом, площадь круга радиуса R, обозначаемая S, равна

S = πR2.

Сечение проводов в домах старой застройки и предельная нагрузка

В многоэтажках советского периода используется алюминиевая проводка. С учетом правильного соединения узлов в распредкоробе, качества изоляции и надежности контактов соединения она прослужит от 10 до 30 лет.

При необходимости подключения техники с большой энергоемкостью в домах с проводкой из алюминия на основе мощности потребления подбирается сечение и диаметр жил. Все данные указаны в таблице.

Ток, А Максимальная мощность, ВА Диаметр кабеля, мм Сечение кабеля, мм2
14 3000 1,6 2
16 3500 1,8 2,5
18 4000 2 3
21 4600 2,3 4
24 5300 2,5 5
26 5700 2,7 6
31 6800 3,2 8
38 8400 3,6 10

Примеры проведения расчетов

Существенную помощь в разборе принципов вычислений и последовательности действий при выполнении расчетов окажут конкретные примеры, с которыми стоит ознакомиться заинтересованным посетителям.

Расчет объема требуемого теплоносителя

Для загородного дома временного проживания нужно рассчитать объем закупаемого пропиленгликоля – теплоносителя не застывающего при температурах до -30°C. Система отопления состоит из печи с рубашкой на 60 литров, четырех алюминиевых батарей по 8 секций каждая и 90 метров трубы PN25 (20 x 3.4).

Объем жидкости в трубе нужно посчитать в литрах. Для этого в качестве единицы измерения надо взять дециметр. Формулы перехода от стандартных величин длины следующие: 1 м = 10 дм и 1 мм = 0.01 дм.

Объем рубашки котла известен. V1 = 60 л.

В паспорте алюминиевого радиатора Elegance EL 500 указано, что объем одной секции равен 0.36 л. Тогда V2 = 4 * 8 * 0.36 = 11.5 л.

Вычислим суммарный объем труб. Их внутренний диаметр d = 20 – 2 * 3.4 = 13.2 мм = 0.132 дм. Длина l = 90 м = 900 дм. Следовательно:

V3 = π * l * d2 / 4 = 3.1415926 * 900 * 0.132 * 0.132 / 4 = 12.3 дм3 = 12.3 л.

Таким образом, теперь можно найти общий объем:

V = V1 + V2 + V3 = 60 + 11.5 + 12.3 = 83.8 л.

Процентное отношение количества жидкости в трубах по отношению ко всей системе составляет всего 15%. Но если протяженность коммуникаций большая или используют система “водяной теплый пол”, то вклад труб в общий объем значительно увеличивается.

Расчет объема самодельного радиатора

Разберем, как рассчитать классический самодельный радиатор отопления из четырех горизонтальных труб длиной 2 м. Сначала необходимо найти площадь сечения. Измерить наружный диаметр можно с торца изделия.

Пусть он будет 114 мм. Используя таблицу стандартных параметров стальных труб, найдем толщину стенки, характерной для этого размера – 4.5 мм.

Вычислим внутренний диаметр:

d = 114 – 2 * 4.5 = 105 мм.

Определим площадь сечения:

S = π * d2 / 4 = 8659 мм2.

Суммарная длина всех фрагментов равна 8 м (8000 мм). Найдем объем:

V = l * S = 8000 * 8659 = 69272000 мм3.

Объем вертикальных соединительных трубок можно вычислить аналогичным образом. Но этой величиной можно и пренебречь, так как она будет составлять менее 0.1% от общего объема радиатора отопления.

Получившееся значение неинформативно, поэтому переведем его в литры. Так как 1 дм = 100 мм, то 1 дм3 = 100 * 100 * 100 = 1000000 = 106 мм3.

Поэтому V = 69272000 / 106 = 69.3 дм3 = 69.3 л.

Большие батареи или системы отопления (которые устанавливают, например, на фермах) требуют значительные объемы теплоносителя.

Поэтому так как нужно будет посчитать объем труб в м3, то и все габариты перед подстановкой их в формулу надо будет сразу переводить в метры.

Как правильно рассчитать сечение провода?


Рассчитать сечение провода необходимо на основании максимальной силы тока, которую он будет передавать. Для этого нужно знать мощность потребляемых устройств и длину провода.

  1. Определите мощность потребляемых устройств в ваттах (Вт). Обычно это указывается на устройстве, в его технических характеристиках или в инструкции.

  2. Определите максимальный ток, который потребляет каждое устройство, в амперах (А). Эту информацию можно найти на устройстве или в его документации.

  3. Определите длину провода в метрах (м).

  4. Рассчитайте максимальный ток, проходящий через провод при работе устройств, по формуле: I = P / U, где P — мощность устройства в ваттах, U — напряжение электросети (обычно 220 В).

  5. Умножьте полученный результат на коэффициент, учитывающий потери напряжения в проводе. Обычно используется коэффициент 1,2 для обычных домашних условий.

  6. По полученному значению тока определите необходимое сечение провода. Для этого можно воспользоваться таблицей, в которой указаны сечения проводов для разных значений тока и длины провода.

Например, для передачи тока мощностью 1000 Вт на расстояние 20 метров при напряжении 220 В и коэффициенте потерь напряжения 1,2 необходимо провод сечением 1,5 кв. мм.


Видео. Строительная механика. Фермы основные понятия и гипотезы, Строймех для чайников.

Добавить комментарий

Вам также могут быть интересны
