Подключение и разводка трехфазной сети в частном доме: как выполнить?

Хотите узнать, как правильно подключить трехфазную сеть в частном доме? Наша статья предоставит вам подробные инструкции о подключении и разводке трехфазной сети. Освоив эту информацию, вы сможете без труда обеспечить электропитание для своего дома с учетом всех нюансов.

Подключение, разводка, схемы трёхфазного напряжения и равномерное распределение 380 вольт в частном доме

Отправим материал на почту

  • Устройство электрического щита
  • Особенности
  • Перекос фаз
  • Расчёт энергопотребителей
  • Правила распределения
  • Разбивка на группы
  • Пример разводки по одному этажу
  • Заключение

При подключении коттеджа правильное распределение нагрузки по фазам позволяет оптимизировать использование электроэнергии, снизить вероятность перегрузок, поломок электроприборов из-за несоответствующего напряжения и даже уменьшить показания счётчика. Разберёмся с возможными нюансами и рассмотрим несколько наиболее популярных схем на наглядных примерах.

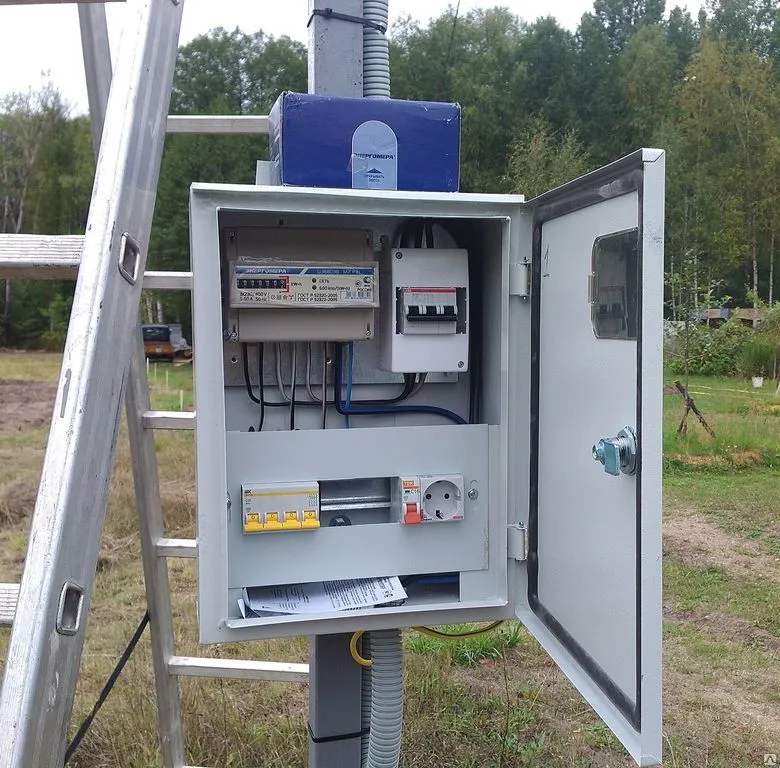

Устройство электрического щита

Перед тем, как распределить нагрузку по фазе в частном доме, позаботьтесь правильном «содержимом» электрощитка на который напряжение приходит с опоры. В данной ситуации, в нём должны иметься следующие устройства:

  • Автоматический выключатель (автомат).
  • Трёхфазный прибор учёта электроэнергии.
  • Автоматические выключатели или УЗО (устройства защитного отключения), на которые (по-отдельности) приходит каждая фаза. Общий ноль подключается к нулевой шине.
  • Защитный проводник заземления соединяется с общей шиной заземления.

Важно! Представленный перечень приведён в порядке подключения кабеля с опоры ВЛЭП (воздушной линии электропередач).

Особенности

Чтобы снизить вероятность перегрузки фазы, нагрузку распределяют на фазы равномерно. Несоблюдение этого условия так же, как и отгорание «нулевой» жилы или её плохой контакт, приведут к разнице в напряжении на фазных жилах в большую или меньшую сторону.

Таким образом, преобразованное однофазное питание (220 В) приведёт к неисправности подключённых к нему электропотребителей. Произойдёт это из-за того, что на одни приборы будет приходить повышенное напряжение (240-270 В), на другие – пониженное (160-200 В).

Важно! При неравномерном распределении нагрузки по фазам, на не чувствительных к перекосам счётчиках, произойдёт повышенный расход электроэнергии.

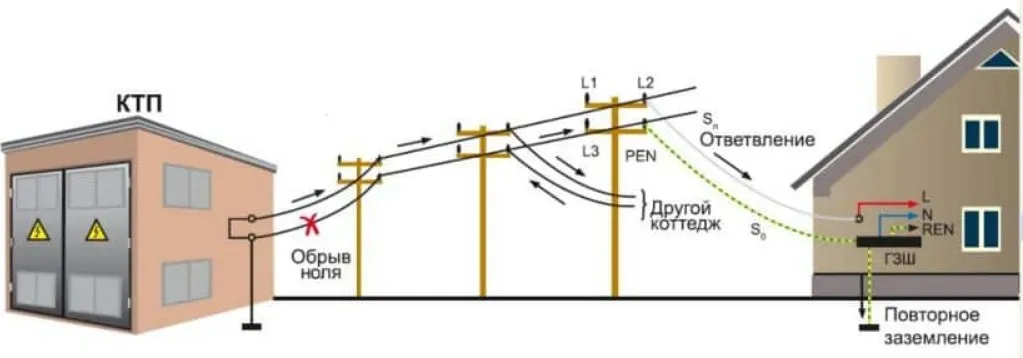

Перекос фаз

Фактически распределение нагрузки по фазам в частном доме, выполненное с перекосом фаз не несёт серьёзных проблем для техники. Но периодическое отключение автоматического выключателя вам гарантировано.

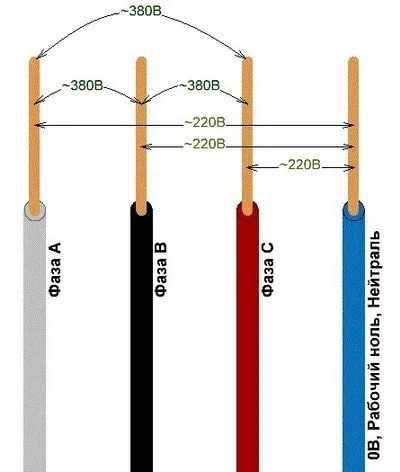

Перед распределением нагрузки необходимо разобраться в устройстве трёхполюсного автомата. Рассмотрим ситуацию на примере автомата С 25. Он состоит из 3 однофазных автоматов, каждый из которых способен выдерживать 25 А. Таким образом, каждая фаза получает по 5 кВт мощности, откуда и выходит, что присоединение коттеджа мощностью в 15 кВт. Автоматы при этом могут разрывать питание одним выключателем (рычагом).

Если вы рассматриваете вопрос, как распределить нагрузку по фазам в случайном (хаотичном) порядке, обратите внимание на следующий пример:

  • Фаза № 1 подключена к освещению коттеджа.
  • Фаза № 2 запитывает электроснабжение на розетки 1-го этажа.
  • Фаза № 3 питает розетки на 2-ом этаже.

В результате произойдёт следующее:

  • На 2-ом этаже несколько спален и санузел. Мощных энергопотребителей здесь нет. В результате Фаза № 3 не будет работать на полную мощность.
  • Аналогичная ситуация произойдёт и с фазой № 1. Современное светодиодное освещение потребляет мало электричества.
  • Последняя фаза № 2 окажется перегруженной, из-за того, что на неё «повешены» основные, мощные потребители: стиральная машина, микроволновка, холодильник и прочая техника, находящаяся в помещениях первого этажа.

Важно! В результате, одновременное включение нескольких элементов бытовой техники перегрузит автомат, что станет результатом его отключения.

Расчёт энергопотребителей

Перед тем, как распределить нагрузку по фазам рекомендуется выполнить предварительный расчёт потребителей. Сделать это легко, составив список потенциальных источников, которые будут «повешены» на ту или иную фазу. Например, перечислите основную бытовую технику и её мощность согласно заявленной производителем:

  • Варочная электроплита 6,5-7,5 кВт.
  • Стиральная машина 1,5-1,8 кВт.
  • Посудомоечная машина 1,5-1,8 кВт.
  • Микроволновая печь 0,9-1,2 кВт.
  • Духовой шкаф 2,0-2,6 кВт.
  • Пылесос 1,9-2,2 кВт.
  • Утюг 1,9-2,2 кВт.

Важно! По необходимости список может пополняться другими, имеющимися на балансе электроприборами.

Правила распределения

Как очевидно из вышесказанного, ответ на вопрос, как распределить нагрузку по фазам в частном доме, кроется в равномерном делении потребителей на все токопитающие жилы. Популярным способом является подключение отдельной группы розеток в комнатах к отдельному фазному проводу. Причём последующая группировка происходит так, чтобы оптимизировать нагрузку на сеть. По аналогичному принципу подключается и освещение, распределение нагрузки по фазам проводника должно быть равномерным.

Приведённое выше изображение показывает правильное подключение 380 вольт, 3 фазы. Частный дом, схема электроснабжения которого представлена, «разведён» правильно, с учётом всех требований.

Следующее изображение показывает правильное подключение электрощитка на 380 вольт 3 фазы. Частный дом, схема технологического присоединения которого показана на картинке, подсоединён верно, что снижает вероятность отключения автоматов в результате перегрузки сети.

Разбивка на группы

Перед тем, как распределить нагрузку по фазам в частном доме, займитесь разбивкой отдельных линий вышеупомянутых энергопотребителей. На этом этапе необходимо подготовить отдельную линию электропроводки для розеток в каждую комнату и отдельно для света.

Верное распределение нагрузки по фазе в частном доме выполняется прокладкой отдельной магистрали к самым мощным энергопотребителям из вышеупомянутого списка. Для наглядного и понятного разбора ситуации, обратите внимание на приведённую чуть выше план-схему.

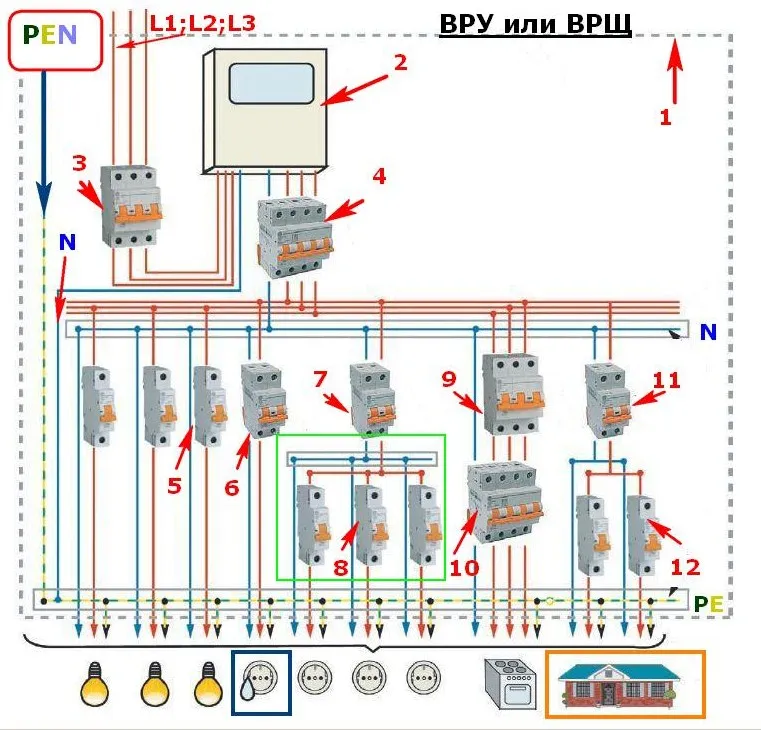

Чертёж показывает, как распределить нагрузку по фазам в частном доме и разбить потребителей на группы. Вводным кабелем, идущим от счётчика, здесь выступает ВВнг 5*10 (5 жил с сечением 10 мм2). Защита от перегрузок и коротких замыканий возложена на автомат ВА 40 А.

  • К первой группе (фаза L1) подключаются световые приборы. В качестве защиты используется автомат на 10 А. кабель для протяжки линий: ВВГнг 3*1,5 мм2.
  • Второй группой объединены потребители, подключенные к розеткам ванной и санузла. В качестве автоматического выключателя здесь установлено устройство защитного отключения (УЗО 10А-10mA). Марка кабеля, который здесь используется ВВГнг 3*2,5 мм2, не менее. Подключается она также на фазу L1.

Полезно! Допускается использование УЗО с допустимым большим значением силы тока, но не более 30 А.

  • Третья группа потребителей – розетки, установленные в остальных комнатах (гостиная, спальные, рабочий кабинет, кладовая, гардеробная). Линия подключается на фазу L2 с проводом, сечение которого не менее 2,5 мм2. Защита оборудования и людей возлагается на автомат 16 А.
  • К четвёртой группе потребителей относят розетки кухни и коридора. Запитываются через фазу, обозначенную как L3. Подключается по принципу, аналогичному тому, который использовался для третьей группы: трёхжильный кабель в 2,5 «квадрата» и 16-ти амперный автомат.
  • Пятой группой является провод, идущий на электроплиту. Подключается на 3 фазы с нулём и обязательным заземлением. Кабель здесь используется марки ВВГнг 5*6 мм2, защитное устройство: УЗО 32 А-32mA.

Важно! Перед тем, как распределить нагрузку по фазам в частном доме, по вышеуказанной схеме, имейте в виду, что она приведена в качестве примера. Для каждой отдельной ситуации она может отличаться по тем или иным признакам.

Пример разводки по одному этажу

Рассмотрим пример технологической схемы для 1-го этажа коттеджа. Такой вариант ещё одно верное решение того, как распределить нагрузку по фазе в частном доме. Этот вариант связан с тем, что максимальное количество энергопотребителей сконцентрировано именно на этом этаже.

Для более наглядного понятия того, как распределить нагрузку по фазам в частном доме, приведена следующая план-схема. Такой проект является необходимым при прокладке новой линии, строящегося или ремонтирующегося коттеджа. В дальнейшем изображение значительно облегчит поиск возможной неисправности, внесение изменений или добавление новых точек.

Заключение

Перечисленные примеры и схемы представлены в качестве ориентировочного ознакомления с вопросом, как распределить нагрузку по фазам в частном доме без вероятности последующих переделок. Кроме того, они облегчат выбор параметров кабеля, УЗО и автоматических выключателей для трёхфазной электросети.

Трехфазная схема распределительного щита — 5 разных вариантов

Сегодня очень часто частные дома стали подключать к трехфазной электросети. Также в некоторых новых многоэтажках в квартиры начали заводить три фазы вместо одной как раньше. Как правило, при данном подключении местные сетевые компании выделяют на дом или на квартиру мощность 15 кВт. Это означает, что номинал вводного автоматического выключателя должен быть 25 А. Для небольших офисов, кафе и т.д. выделяют большую мощность. Поэтому в их щитах номиналы вводных автоматов будут совершенно другими.

Подключение к 3-х фазной электросети обуславливает установку трехфазных электрощитов. Ниже разберем пять разных вариантов простых трехфазных схем для распределительного щита.

Все схемы простые и носят рекомендательный характер. Они наглядно показывают суть самих подключений разных защитных устройств в одном щитке. К разработке схемы каждого щита нужно подходить индивидуально, так как у всех условия разные. Система заземления в представленных вариантах TN-S.

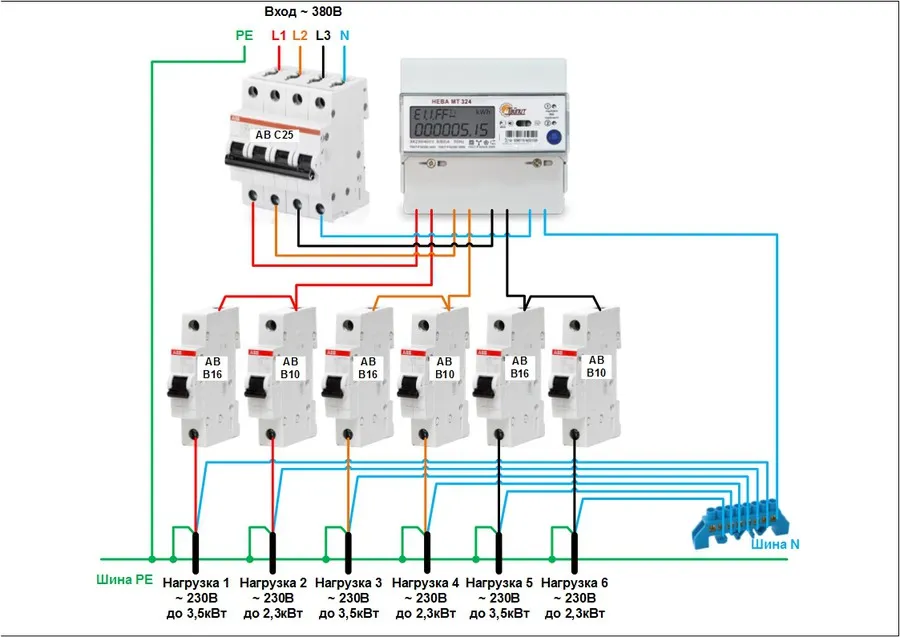

Вариант 1

Здесь представлена самая простая трехфазная схема щита. На вводе обязательно должен стоять вводной автоматический выключатель. Он будет ограничивать потребляемый ток, каждого потребителя — дома или квартиры. Далее идет 3-х фазный прибор учета электроэнергии.

На самом деле места размещения счетчиков могут быть разные. Они могут устанавливаться на улице в щите учета для частных домов, в этажных щитах в многоквартирных домах или непосредственно в домашних щитах. Где ставить счетчики указываю в технических условиях на подключение местные сетевые компании или это строго определяется проектной документацией зданий.

Большинство бытовых потребителей подключаются к однофазной сети. Тут составляют исключения мощные варочные поверхности, проточные водонагреватели, электрокотлы и т.д. Такие потребители имеют возможность подключения к 3-х фазной сети.

После прибора учета электроэнергии необходимо всю однофазную нагрузку равномерно распределить по фазам. Для этого нужно сосчитать мощность приборов, количество однополюсных автоматических выключателей и постараться их разделить на три равные части.

В предложенном варианте трехфазной схемы щита для наглядного понимания на каждой фазе подключено по два. Рабочий ноль от счетчика подключается к общей нулевой шине, а нулевые защитные проводники подключаются к общей шине заземления. Фазы подключаются через групповые автоматы. Таким образом получается, что при отключении потребителя будет разрываться только один фазный проводник. Это стоит учитывать и следить, чтобы при подключении щита к сети на вводе не были перепутаны между собой фаза и ноль. С такими ошибками мне пару раз приходилось сталкиваться. Получалось, что ноль коммутировался автоматами, а фаза сидела на нулевой шине. При отключении автомата в розетки все равно оставалось опасное напряжение, что могло привести к плачевным последствиям. Будьте внимательны и осторожнее.

Вариант 2

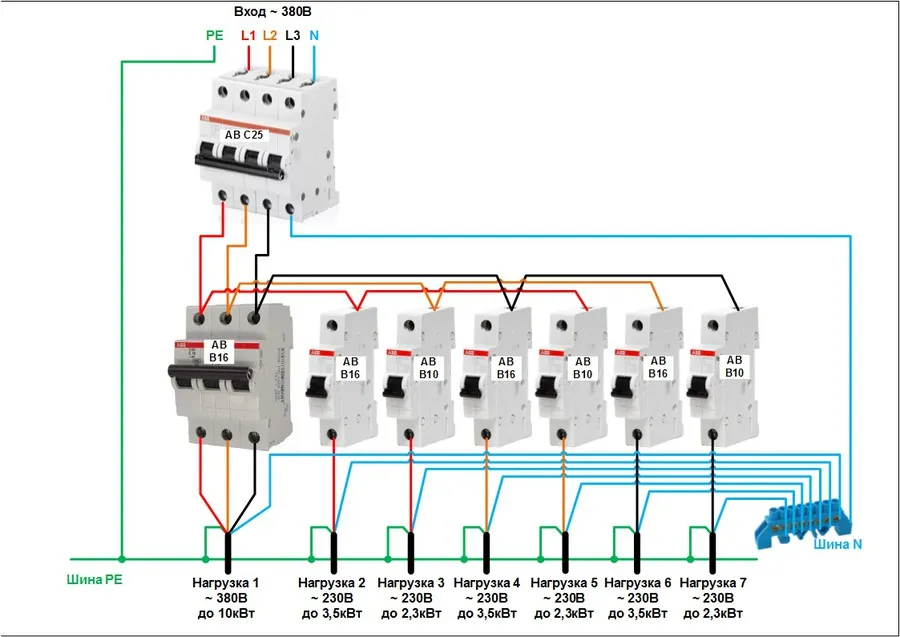

Данный вариант схемы по своей сути аналогичен с предыдущем вариантом. Тут только нет прибора учета электроэнергии и изображен 3-х полюсный автоматический выключатель для 3-х фазной нагрузки. Также тут изменено чередование однополюсных автоматов. То есть автоматы, подключенные к фазе «А» — это первый, третий и т.д. устройства. Чередование происходит через каждые два полюса. Тут так это показано для возможности использования 3-х фазной гребенчатой шины. Зубчики ее шины от одной фазы как раз имеют такое чередование. С ее помощью очень удобно соединять между собой несколько защитных устройств. Она исключает изготовления множества перемычек между ними.

Вариант 3

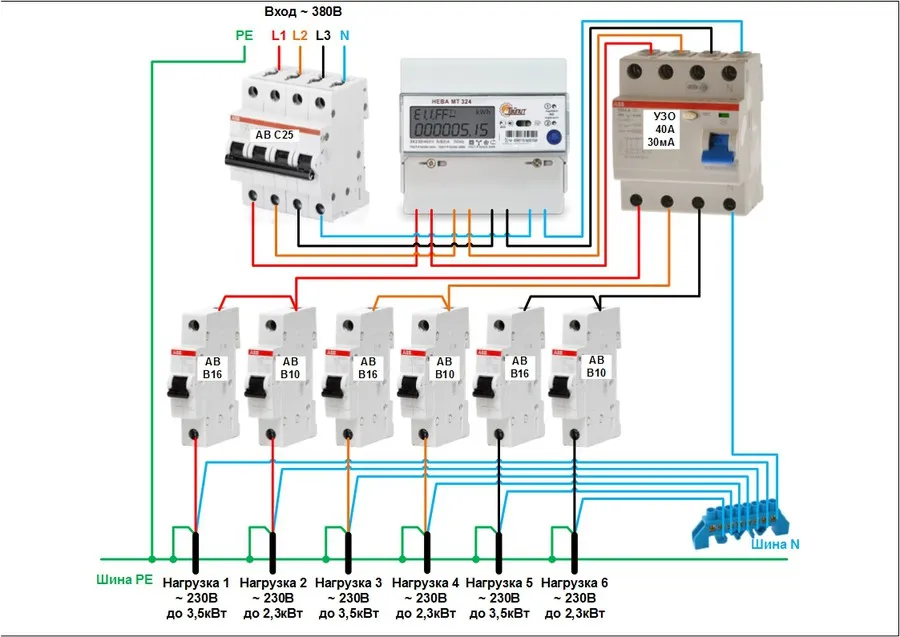

Этот вариант схемы трехфазного электрощита уже больше отвечает современным нормам электробезопасности. В нем после счетчика стоит общее УЗО. В текущем примере показано устройство защитного отключение с током утечки на 30мА. Данная схема щита полностью защищает человека от поражения электрическим током. Но есть некоторые минусы у использования всего одного УЗО 30мА на вводе:

  1. При его срабатывании будут одновременно отключаться все потребители в доме. Если это произойдет в темное время суток и поиск места утечки займет много времени, то это будет не очень удобно.
  2. Есть возможность появления ложного срабатывания УЗО из-за естественных токов утечки, которые присутствуют в бытовых приборах. В данной схеме также устанавливается одна общая нулевая шина после УЗО и одна общая шина заземления. Здесь с подключением кабелей от розеток сложно запутаться.

Вариант 4

Вот в данном варианте уже можно немного запутаться с подключением нулевых рабочих проводников, так как тут стоит несколько УЗО. А мы знаем, что у каждого УЗО должна быть своя индивидуальная нулевая шина, иначе ничего работать не будет.

В текущей трехфазной схеме на вводе стоит уже противопожарное селективное УЗО на 300 мА. Оно будет защищать кабели от возгорания при замыкании фазы на землю. Для человека ток 300 мА уже опасен и поэтому для его защиты нужно ставить дополнительное УЗО на 10-30 мА.

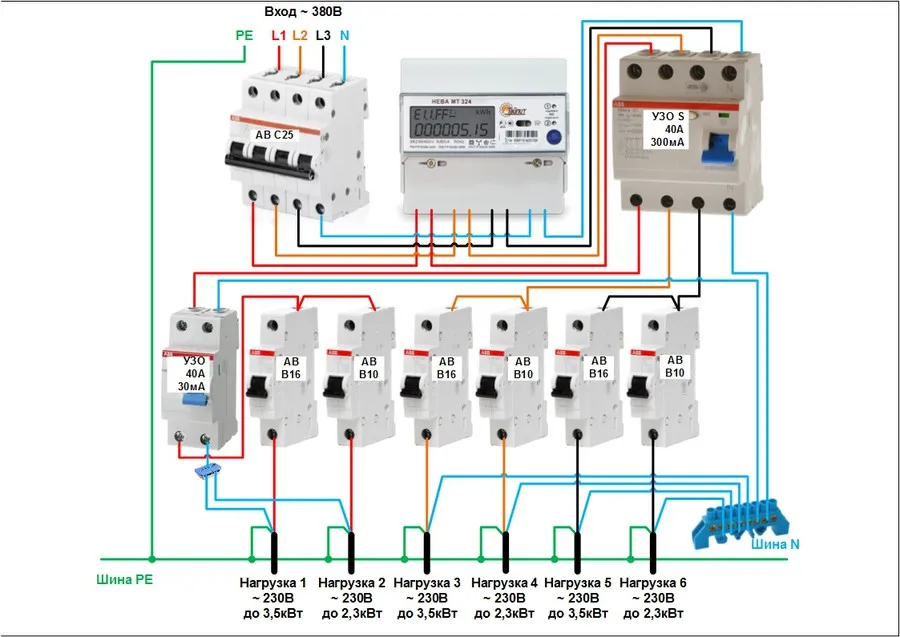

Ниже на рисунке показано одно УЗО с током утечки 30 мА только на первой фазе, к которому подключено два автоматических выключателя. У этого УЗО будет своя нулевая шина и поэтому нулевые рабочие проводники от других групп к его шине подключать нельзя. А шина заземления всегда и для всех потребителей будет одной общей.

В текущем варианте можно рассмотреть схему с установкой трех 2-х полюсных УЗО по одному на каждую фазу. Так все группы будут иметь защиту от утечек тока. Тогда здесь можно будет отказаться от общего вводного УЗО на 300 мА, так как у вас и так все будет иметь защиту с уставкой 30 мА.

Вариант 5

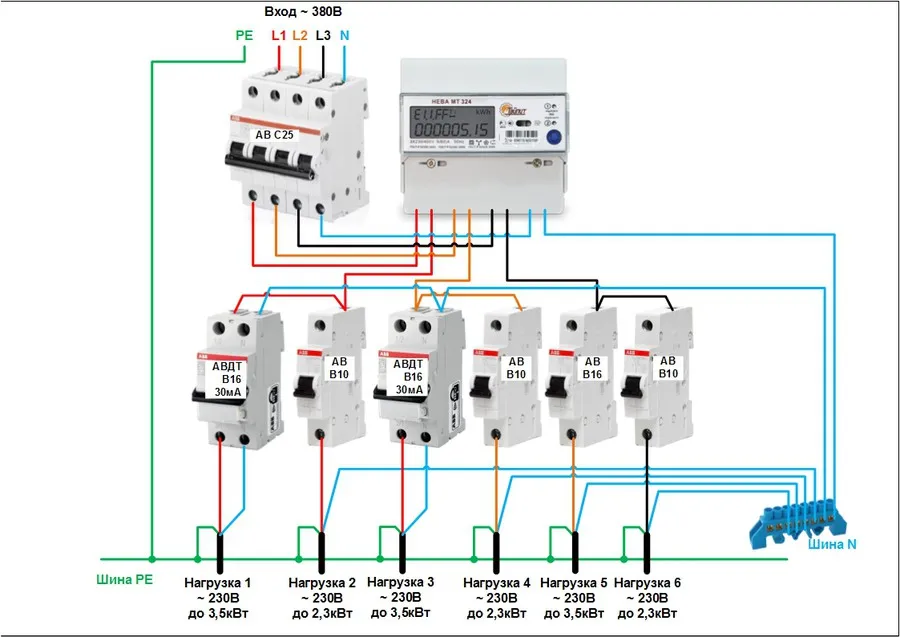

В пятом варианте представлена схема трехфазного щита без вводного УЗО, но с использованием однофазных дифавтоматов на некоторые потребители. АВДТ ставится один на одну группу и поэтому их количество может быть равно количеству групп. Так все группы потребителей будут независимы друг от друга. То есть при возникновении утечки тока в одном приборе, отключится только дифавтомат, к которому он подключен. При использовании УЗО с 3-5 автоматами при срабатывании УЗО будет отключаться соответственно 3-5 групп. А это уже не очень удобно со стороны эксплуатации потребителей.

Вышеприведенные схемы имеют наглядный вид, чтобы донести саму суть подключений разных защитных устройств в одну общую схему электрощита. Также эти примеры очень элементарные и поэтому ваши схемы будут намного больше и сложнее.

Три фазы в частном доме: подключение, схема и назначение

Меня часто спрашивают: «Зачем ты подвёл к дому трёхфазную линию, у тебя, что какой-то особый электроинструмент?» Нет, инструмент самый обычный на 220 вольт, правда, мощность порой достигает два киловатта. Ну и в самом деле зачем мне нужны три фазы в доме? Как их подключить без ошибок?

Теория и практика подключения

Сначала совсем немного общей информации. Подводящая линия по выбору может быть однофазной, когда только два провода, или трехфазной, когда четыре провода, три провода фазных и один провод нулевой. Так устроены генераторы, вырабатывающие электроэнергию, что у них только три катушки. Поэтому, если в технических условиях укажете мощность до 5 кВт, Вас запитают от одной катушки, запросите больше, то сразу от трёх катушек.

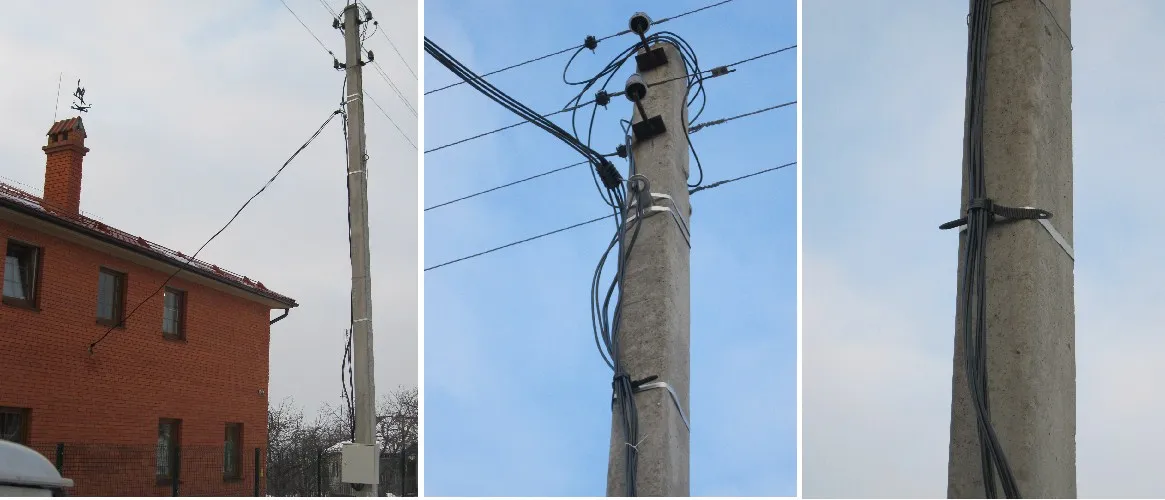

Как провести три фазы в частный дом? Если есть техническая возможность требуется запросить (заявить) о таком подключении. Правда, по пути от генератора до вас будет стоять трансформатор, уменьшающий высоковольтное напряжение до бытовой величины, поэтому вы получите не 380, а родные 220. Но у Вас будет целых три фазы 220 вольт! В последнем случае от щитка с автоматическими выключателями в доме, сразу пойдут три сетевые линии, имеющая каждая напряжение 220 вольт и мощность от 3,5 до 5 кВт в зависимости от установленного автомата.

Схемы подключения и проводки с учётом наличия трёх фаз могут быть различными, в зависимости от потребностей и наличия строений на участке, но общие принципы, конечно одинаковые. Далее мой персональный вариант:

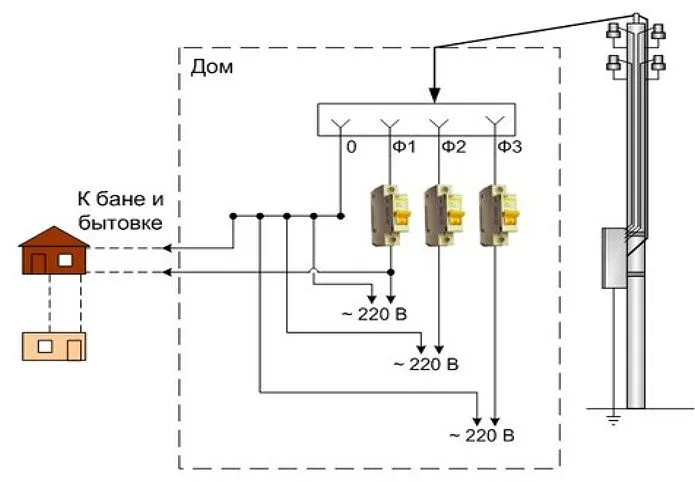

Схема подключения на три фазы частного дома и хозяйственных построек на участке

Кстати, и в бане и в хозблоке автоматические выключатели (предохранители) тоже необходимы. Установленные на тот же ток, что и при центральном вводе, они в этих постройках, при неисправной нагрузке сработают быстрее, из-за потерь в подводящей линии.

Можно ли обшивать виниловым сайдингом дом зимой?

Проводка в бане и парилке: правила и рекомендации

Этой зимой я уже прочувствовал преимущество трёхфазной подводки, когда пёс Боб, наигравшись на первом снегу, укутанный в плед грелся у масляного радиатора в бытовке, дополнительно направив морду на нагретый воздух, идущий от тепловентилятора. Можно было не бояться, что предохранитель сработает от перегрузки при работе с электроинструментом большой мощностью, подключившись к временной розетке с другой фазой.

Зачем нужна временная розетка?

Ну, конечно, не из-за собаки. Когда уже стоят стены и окна, есть крыша над головой и настелен черный пол, но не хватает только внутренней отделки, вот тогда и настаёт время для временной розетки внутри дома. А каждый раз затаскивать удлинитель из бытовки крайне неудобно. Хотя розетка и называется временной, делать её надо как настоящую, по всем правилам техники безопасности с использованием автоматического выключателя.

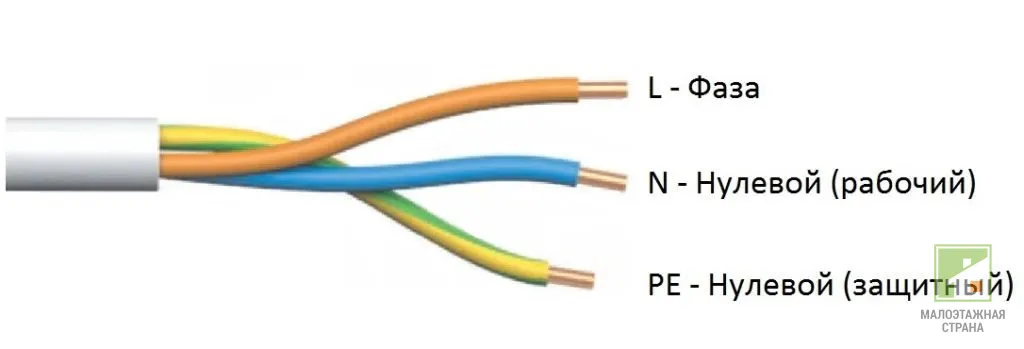

Определяем фазу правильно: цвет и нумерация

Честно сказать особо не задумывался о фазах, когда в своё время делал проводку у себя на даче. Отец мой так же не обращал на это внимание, в те времена вся проводка была практически одинаковая, в потрескавшейся резиновой изоляции. Однако я когда решил заняться к электрификацией хозяйства и собрать щиток на три фазы, то волей не волей узнал не мало фактов об истории электричества в нашей стране.

Какого цвета фаза?

Дело в том, в Советском Союзе, фазные провода были желтого, красного или зелёного цветов. После исчезновения Союза с карты мира цвета поменялись на коричневый, чёрный и серый. Однако этот факт абсолютно не связан с цветами с символикой флагов. Дело в том, что в отношении маркировки проводов были приняты европейские стандарты. Последняя, перечисленная цветовая гамма является различимой для людей с дефектами зрения. Но что нас с Европой объединяло довольно долго, это то, что земля и нейтраль у нас всегда были одного цвета, — желто-зеленая земля и голубая (светло-синяя) нейтраль.

Запомнив последнее, что нейтральный провод голубой или синий (светло-синий), а заземляющий зелёный с желтой полосой, логически понимаем, что фаза будет любого другого оставшегося цвета, уверенно соединяем провода для следующих поколений, невзирая на будущие революции и сотрясения мира. Это и есть ответ на вопрос как подключить три фазы.

Но в других странах маркировка проводов другая. Как подумаешь об этом, сразу появляется зайти на броневик и громко крикнуть: «Электрики всех стан – объединяйтесь!»

Зачем нумеровать три фазы?

Для однофазной цепи, где одна фаза, нет смысла. А вот для трёхфазной линии передач пронумеруем, так сказать, на будущее по последовательности цветов подводящего к дому кабеля. Прижавшись к шестиметровой лестнице и подсоединяя орехами к воздушке выходящие из отверстия в стене дома провода, не забудьте прокричать:

«Первая фаза – коричневый провод! Вторая фаза – черный провод! Третья фаза – серый провод!»

В такой же последовательности необходимо подсоединить провода к строенному автоматическому выключателю. Не помешает жирный фломастер для нумерации.

Рядом с электрощитом обязательно надо повесить картину в рамке с полной электрической схемой, с нумерацией каждого защитного автомата, и цветовую гамму проводов. Думаю, что план эвакуации в этом случае не потребуется.

Да, я так и не ответил на вопрос, зачем нужна нумерация. Пока ещё не знаю. Вдруг сын купит электроприбор исключительно для трёхфазной цепи с инструкцией, где фазы указаны цифрами? Вот тогда не придётся повторно подниматься по семиметровой лестнице, полностью забыв к тому времени и цвета и цифры.

Как всё же соединять провода в распределительных коробках?

Вопрос действительно важный. Контакты — наиболее уязвимое место в любой электроцепи. И на сегодня решен вопрос как НЕ соединять.

Отбрасываем все резьбовые соединения. Тот, кто ездил на отечественных машинах, и каждый год протягивал резьбу, спорить со мной не будет. Под воздействием разных температур, болт и гайка будут менять свои линейные размеры, и соединение ослабнет, плюс ещё плохое покрытие, и как следствие — ржавчина. Конец контакта наступит быстро. Многие ещё помнят разогревшиеся и расплавленные штепсельные вилки и розетки.

Из прошлого века пока остаётся скрутка с последующей пайкой. А в новом веке пока на первом месте контакты с пружинами, например от фирмы WAGO. Монтаж проводки в этом случае может напоминать игру в конструктор ЛЕГО. Но помните, что многожильный провод для контакта всё равно придётся скручивать и паять. Если меня пригласят на шашлык, а пока он готовится, попросят помочь с электропроводкой, то я заранее набью все карманы пружинными клеммниками, чтобы побыстрее освободиться, иначе мясо съедят без меня. А себе всё равно буду делать скрутку.

P.S. Кому интересно досконально узнать о проводке в деревянной бане или доме (начиная с азов и заканчивая практикой) обязательно посмотрите мою статью «Проводка в бане и парилке: правила и рекомендации»

Зачем свет и силовые розетки вести от разных автоматических выключателей (предохранителей)?

Здесь несколько вариантов ответа. Кому что понравиться… На выбор:

  1. Легче найти неисправность, когда в люстре замкнуло, если сработало по свету, или электрочайнику наступил конец, если сработало по розеткам.
  2. По освещению электропотребление меньше, особенно при использовании энергосберегающих ламп, следовательно, автоматическое устройство будет стоять на меньший ток и оно сработает быстрее, не успев перегреть провода. Это условие позволяет использовать осветительные провода с меньшим сечением (0,75 мм), опять же экономия. Да и обидно будет, когда время работы на компьютере пройдёт в пустую, после замыкания лампочки в люстре, в случае общего предохранителя.
  3. Свечи искать не придётся, в полной темноте не останемся.

Есть ли необходимость в устройстве защитного отключения (УЗО)?

Да есть, будем ставить УЗО и делать заземление, без последнего первое не работает. Розетки класса евро с заземляющими ламелями. Есть ребенок и собака. Техника безопасности должна стоять на первом месте. Сейчас обсуждается вопрос поставить общее УЗО на всё, или только на ванную комнату. Еще есть время: чай не совсем остыл:)

Трехфазное питание в доме: есть ли смысл?

Банальный вопрос: стоит ли подключать к частному дому трехфазовое питание? Как обычно, однозначного ответа нет: рассматриваем плюсы и минусы такого подключения.

Три фазы в доме: нужны они или можно обойтись?

Споры о том, какое электропитание лучше, однофазное или трехфазное, как вечное противостояние добра и зла в Игре Престолов — никогда не заканчиваются. Есть десятки аргументов за и против каждого варианта. Вы узнаете о том, какие есть преимущества и недостатки подключения трехфазного питания, что позволит вам принять продуманное взвешенное решение.

Что такое трехфазная сеть?

Любой дом или квартира перед вводом в эксплуатацию подключается к местной электросети. Такая сеть может быть однофазной или трехфазной. При однофазном подключении к дому подводится два провода, фаза и ноль, между которыми напряжение 220 В. Трехфазная же сеть характеризуется наличием четырех проводов: трех фаз и ноля. Между каждой фазой и нолем напряжение 220 В, а между самими фазами 380 В (как показано на изображении).

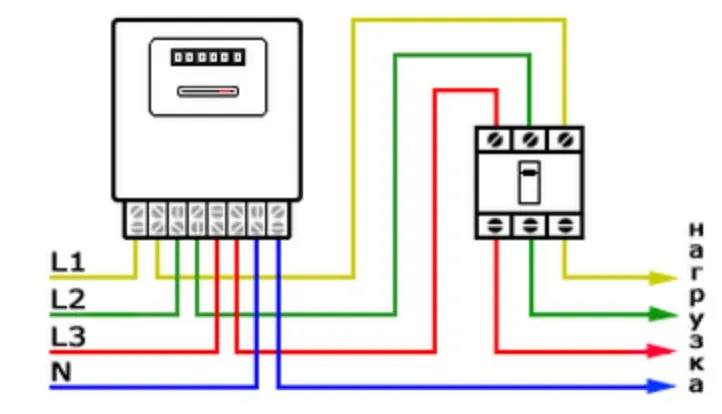

Для учета электроэнергии в такой сети необходим трехфазный счетчик, который устанавливается местным РЭСом. Типичным примером такого счетчика является INCOTEX Меркурий 231 АМ-01, предназначенный для учета активной электроэнергии.

Трехфазное питание: преимущества

Наличие трех фаз несет массу преимуществ владельцу частного дома или дачи. Вот некоторые из них:

  1. Увеличенный объем мощностей

С каждым годом количество бытовых электроприборов в каждом доме увеличивается, а значит увеличивается их суммарная мощность и нагрузка, которую они передают на электросеть. На сегодняшний день в России местные Облэнерго предлагают возможность оформления договора на потребление 5 кВт для однофазных сетей и 15 кВт для трехфазных.

Предположим у вас одна фаза и суммарная мощность всех электроприборов в вашем доме составляет 4 кВт. Но прошло время, и вы решили приобрести себе сварочный аппарат мощностью 3 кВт. Кстати о том, какой купить сварочный аппарат, можете прочитать здесь. В этом случае суммарная мощность составит 7 кВт, и одновременно все приборы вы использовать никак не сможете. А если в будущем планируется установка насосного оборудования или электрической отопительной системы, тогда стоит задуматься о подключении трехфазной сети.

  1. Равномерное распределение нагрузки

Благодаря работе одновременно трех фаз есть возможность равномерно распределить между ними нагрузку, чтобы избежать перекоса. Например, если вы регулярно занимаетесь сваркой в гараже, лучше всего это делать не на той фазе, к которой подключен телевизор, компьютерная техника или лампочки в доме. Можно подсчитать нагрузку по каждому бытовому прибору и пропорционально распределить их по фазам.

Также бывают случаи, когда из-за повышенной нагрузки (не по вашей вине) на определенных фазах происходит падение напряжения до 170 В или даже ниже. Зачастую это бывает, если дом находится на большом расстоянии от трансформаторной подстанции, и перед ним десятки других потребителей. В этом случае оборудование можно временно переключить на менее загруженную фазу, а когда перекос «уйдет», вернуть все на место.

  1. Работа трехфазного оборудования

Хотя большинство бытовых приборов работают от 220 В, все же существует оборудование для трехфазных сетей в 380 В. Можно выделить следующие виды такого оборудования:

  • Насосные станции. Для некоторых глубинных и поверхностных насосных станций требуется 380 В.
  • Трансформаторные сварочные аппараты.
  • Отопительные котлы. Большинство отопительных электрических котлов имеют номинальную мощность в 7 — 9 кВт — однофазная сеть просто-напросто его бы не потянула. Например, для одноконтурного котла ЭВАН Warmos-IV-9.45 мощностью 9.45 кВт обязательно требуется три фазы.
  1. Возможность установки автоматов и УЗО с меньшими номинальными значениями

Благодаря тому, что на каждом фазном проводе в трехфазной сети будет меньшая нагрузка, чем на одной фазе в случае исполнения однофазного ввода, есть возможность установки автоматов защиты и УЗО с меньшими показателями токовой нагрузки. Например, если на каждой из фаз будут размещены приборы суммарной мощностью по 3 кВт, то для каждой фазы потребуются автомат, способный выдержать такую нагрузку:

3000/220 = 13.6 А (нагрузка по фазе)

Ближайший автомат по номиналу на 16 А. Для однофазного же питания при максимально возможной мощности в 5 кВт, потребуется автомат мощнее. То же правило действует и для устройств защитного отключения. Мы уже писали о том, как выбрать УЗО по мощности, поэтому не будем на этом останавливаться.

Недостатки трехфазного питания

У трехфазного питания существует также и несколько неприятных моментов, которые стоит учитывать перед подключением:

  1. Расходы на подключение и покупку оборудования

Если у вас уже заведен в дом однофазный ввод, то переподключение на трехфазный потребует дополнительных растрат. В такие растраты включается:

  • Оформление договора. Согласно текущему законодательству оформление договора на установку трехфазного ввода и счетчика стоит 550 рублей.
  • Покупка счетчика и проводов. Средняя стоимость трехфазного счетчика, внесенного в госреестр, составляет 1500 рублей. Также для ввода понадобится примерно 20 м изолированного кабеля СИП сечением 16 мм 2 , стоимостью 1200 рублей. Еще стоит учесть необходимость организации проводки внутри дома для трехфазного дома. Этот показатель сложно просчитать, так как все дома разные по площади.

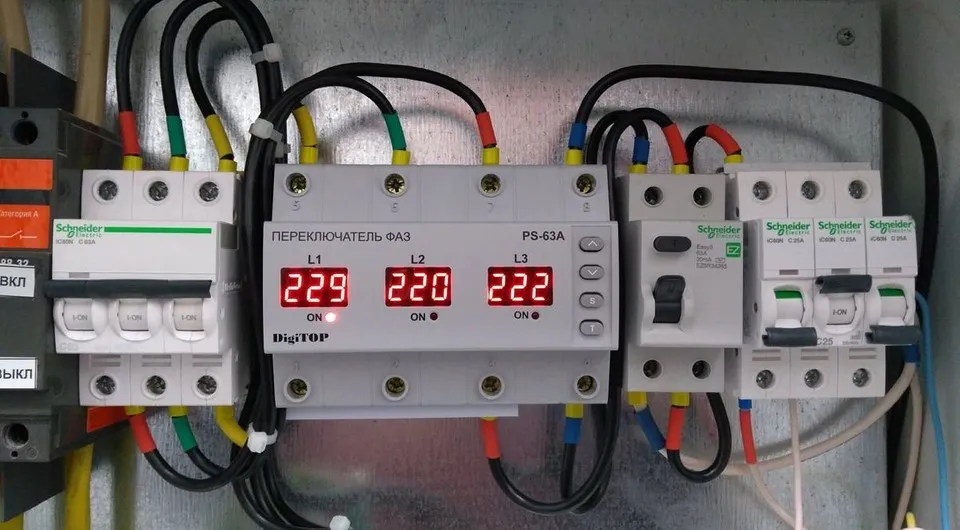

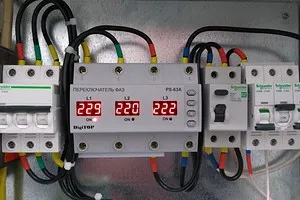

  • Дополнительные автоматы. Для каждой фазы потребуется свой автомат. Также потребуется установка реле контроля напряжения, чтобы можно было всегда «мониторить» напряжение по каждой фазе и в случае перекосов, переключаться между фазами.

Чтобы электромонтеры подключили вас к трехфазной сети, придется стать в очередь и пару недель подождать. Если не хотите ждать, то придется отдельно заплатить за срочность. В итоге подключение трехфазного питания выльется своему владельцу в кругленькую сумму.

  1. Увеличенные размеры щитовой

Для подключения трехфазного питания необходимо смонтировать крупногабаритную щитовую. Это обусловлено наличием дополнительного защитного и распределительного оборудования. Обычно такой силовой шкаф или щитовая устанавливается на улице, чтобы не занимала много места в доме.

Стоит отметить, что для распределительных щитов энергосбыт предъявляет определенные требования. Например, защита щитовой от пыли и грязи должна быть не ниже стандарта IP31, а во влажных помещениях IP54. Для некоторых владельцев дачных участков или частного дома поиск подходящего места для шкафа или монтаж такой конструкции может стать настоящим испытанием.

  1. Перепланировка проводки в доме

Если изначально в доме была одна фаза, то подключение еще двух потребует от хозяина глобальной перепланировки проводки. Так изначально все розетки и лампочки были «посажены» на одну фазу. С трехфазным подключением необходимо будет эти розетки переносить, а это означает немалый ремонт в доме, так как придется штробить стены под проводку. Естественно эта работа требует дополнительных затрат времени и денег.

Выводы

Итак, подключение трехфазной сети подойдет:

  • Тем, кто хочет получить стабильное напряжение без перекосов. Если ваш дом находится далеко от трансформаторной подстанции, и вы страдаете от падения напряжения на фазе, тогда трехфазная сеть — это ваше спасение.
  • Тем, кто приобрел трехфазное оборудование. Если планируется отопление в доме электрокотлом или установка насосной станции, тогда без напряжения в 380 В просто не обойтись.
  • Тем, у кого бытовых приборов и электроники накопилось больше, чем на 5 кВт. Для таких потребителей есть смысл получить технические условия от энергосбыта на 10 — 15 кВт с возможностью подключения трехфазной сети.

Вам не нужны три фазы, если:

  • У вас только однофазное оборудование суммарной мощностью не более 5 кВт и постоянное стабильное напряжение на одной фазе.
  • Если вы не хотите делать у себя глобальный ремонт и переплачивать за дорогостоящее оборудование.

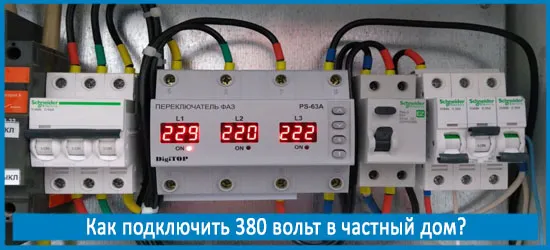

Как подключить 380 вольт в частный дом? Плюсы и минусы такого решения

Приступая к строительству дома, следует сразу обдумать вопрос о том, какое будет использоваться напряжение и сколько фаз подводить к постройке. То количество устройств, которое используется потребителями в нынешнее время, значительно усиливает нагрузку на линии. Это должно быть учтено при расчете общей нагрузки для того чтобы сделать правильный выбор.

Преимущества и недостатки трехфазной системы электроснабжения

Для ввода электроэнергии в частный дом, чаще всего пользуются трехфазным питанием, так как оно выигрывает в сравнении с однофазным.

Такое питание может позволить:

  • использование трехфазных двигателей и других электроприемников;
  • при использовании большого числа электроприборов, существует возможность их распределения на три фазы, таким образом, уменьшая нагрузку на каждую из фаз;
  • допускает использование кабеля ввода с меньшим сечением;
  • в результате обрыва на одной из фаз, наличие света в доме все равно будет обеспечено;
  • значительно уменьшается риск пожаров.

И все-таки, наряду с такими положительными сторонами, имеется и ряд отрицательных моментов:

  • при трехфазном подведении электроэнергии, габариты электрощитка будут в разы увеличены. Это обусловлено размерами счетчика и устройства защитного отключения;
  • напряжение 380 вольт способно поразить человека смертельно, в то время как 220В гранично-допустимое безопасное напряжение;
  • монтажные работы, связанные с проводкой, будут намного сложнее;
  • особое внимание должно быть уделено проводке общего нуля, поскольку в случае его обрыва в фазах образуется перенапряжение, что неизбежно приведет к выходу из строя всех устройств на этой фазе;
  • схема проводки содержит намного больше линий, таким образом увеличивается необходимое количество автоматов.

Оформление разрешения

На первых этапах предстоит согласование с энергетиками:

  • допустимая мощность;
  • количество фаз;
  • тип вводной линии и прибор учета энергии;
  • тариф учета (зависит от счетчика);
  • исходя из качества изоляции домовой электросети, согласовывается схема подключения (если проводка старая, то разрешения не дадут);
  • насколько надежно произведено заземление электропроводки в доме.

Важно! Самостоятельное подключение к линиям электропередач запрещено законом. Подсоединение электроснабжения должно быть произведено высококвалифицированными специалистами.

Далее производится замер от частного дома до сетей 380В, если это расстояние превышает 300 метром в городе или же 500 метров за чертой города, то придется оплатить установку дополнительного столба-опоры.

Следующим этапом будет обсуждение необходимой мощности:

  • не больше 16 кВт;
  • от 16 до 50 кВт;
  • от 50 до 160 кВт.

Обычно, разрешается до 50 кВт, в случае необходимости большего показателя, потребуется установка дополнительного трансформатора, что весьма затратно и сложно.

Дальнейший перечень необходимых документов:

  • копия паспорта (необходима для оформления договора на подключение электричества);
  • заявка на подключение к электрическим линиям;
  • идентификационный код;
  • план участка;
  • план размещения ближайшего к участку столба линии электропередач;
  • правоустанавливающий документ на жилой (нежилой) объект;
  • утвержденного полного плана жилого помещения;
  • информации о необходимой мощности и списка всех используемых электроприборов в доме (либо предполагаемого количества устройств, если дом еще не введен в эксплуатацию).

Заявление на прокладку к дому электрики, стоит написать в двух экземплярах, для того чтобы один (с визой специалиста принимающего документ) оставить у себя.

Несколько правил при подключении 380 вольт в частном доме

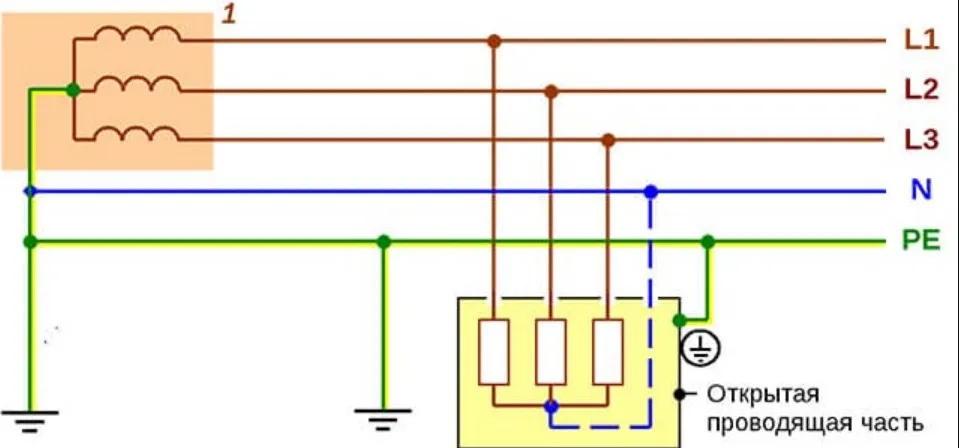

Устаревшие ЛЭП понемногу проходят модернизацию и переводятся на новый образец TN-C-S. При таком способе четвертый провод PEN прокладывают от питающей подстанции не одним проводом, а двумя разъединенными жилами: PE и N.

Ввод трехфазного напряжения в строение

Чтобы подключить 380 вольт в частный дом следует соблюдать некоторые правила:

  • передача напряжения от трансформаторной подстанции производится по ЛЭП (четыре провода), которые включают три фазных жилы (L1, L2, L3) и один общий нулевой провод PEN;
  • чаще всего такая линия бывает воздушной и реже кабельной.

Трехфазное подсоединение основывается на подведении всех жил к вводному аппарату объекта. Далее ток попадает на устройство учета и проходит в распределительный щиток, с целью последующей разводки по электроприемникам.

В середине вводного аппарата производится отделение рабочего ноля N и защитного PE. Затем они соединяются с главной заземляющей шиной (ГЗШ). Дальше она подсоединяется к повторному контуру заземления помещения.

Последний участок линии от опоры до ввода в дом проводится воздушным или подземным способом. Его еще называют ответвлением. Оно числится на балансе электроснабжающей организации, поэтому подключение дома производится с разрешения владельца ЛЭП.

Если кабельная линия проходит под землей, то ответвление монтируется в металлическом шкафу, который будет расположен недалеко от трассы, а у воздушных ЛЭП – непосредственно на опоре. В обоих случаях владелец обязан обезопасить их эксплуатацию и не допустить вторжения посторонних людей к электрощиту.

Важно! Проведение работ на конце PEN проводника, расположенного на опоре, жильцами дома, запрещен правилами.

Отходящие линии

При трехфазном питании на фасаде дома устанавливается вводно-распределительный щит (ВРЩ). Именно в нем производится разделение PEN проводника и установлены вводной автомат, а также автоматы защиты для групповых цепей дома.

Все три фазы L1, L2, L3, заводят на трехполюсный вводный автомат (3). Там же устанавливается электросчетчик, для того чтобы вести учет расходуемого ресурса. К вводным клеммам счетчика учета присоединяют три проводника от вводного автомата и жилу N от ГЗШ. Вывод электросчетчика подключается с общим автоматом (четырехполюсным) защиты всего дома. В случае его сработки весь дом будет отключен от электропитания.

Рабочее напряжение между фазами 380 В, а между фазами и нолем 220 В. Ведь такое напряжение представляет собой три фазы в трех различных проводах, только с разным одномоментным потенциалом и частотой 50 Гц.

Электропроводка в доме должна разделяться на группы, каждая линия освещения защищается однополюсным автоматическим выключателем (5). Каждая группа запитываются от различных фаз.

Во помещениях с повышенным уровнем влажности нужно использовать дифавтомат (6), у которого срабатывание производится при достижении током показателя не более 30 миллиампер.

Для кухонной группы желательно устанавливать трехполюсный автомат (9) и четырехполюсный (10). Это связано с тем, что питание кухни трехфазное, поэтому при коротком замыкании фазы на ноль потребуется отсечь нулевой рабочий и все фазные жилы одновременно.

Стоимость монтажа

Установка электропроводки является важной проблемой. Верно составленный план разводки в доме, является гарантией безопасности. Если человек ни разу в своей практике не сталкивался с подобной задачей, то лучше обратиться за помощью к проверенным специалистам.

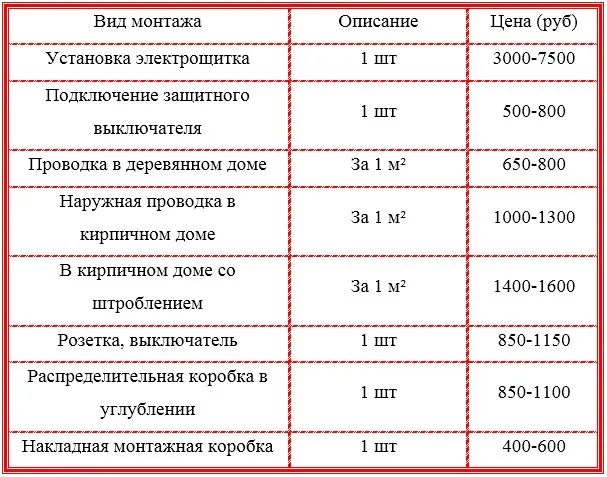

Для этого следует ознакомиться с приблизительными расценками на данный вид услуг:

Изначально следует быть готовым к тому, что установка электропроводки в доме обойдется намного дороже, чем в квартире.

Рекомендации электрика

Следует придерживаться основных правил при работе:

  • на высоте 2,5 м укладывают горизонтальные переходы от распределительной коробки до розеток или выключателя;
  • заведение жил проводится только вертикально или горизонтально;
  • места соединений должны находиться только в монтажных коробках;
  • для подземной прокладки кабеля нужно применять только целостный кусок с прочной броневой лентой;
  • самой большой ошибкой является монтаж выключателя в разрыв ноля;
  • разводку электропроводов запрещено производить возле поверхности из дерева, но, если это неизбежно, тогда используется изолирующий шланг или прокладка из асбеста и стали толщиной 0,2 – 0,5 мм.

Вывод

Приступая к такому важному вопросу, следует заранее подготовить документы, что обычно занимает до 6 месяцев. Желательно их подать заранее, еще перед началом возведением дома. На выполнение тех условий будет выделено около двух лет. Ну и конечно, к работе следует привлечь квалифицированных сотрудников, чтобы в дальнейшем обезопасить свое жилье от пожара.

Какие схемы включения трехфазного асинхронного двигателя в однофазную сеть получили наибольшее применение?


В однофазных электрических сетях трехфазный асинхронный двигатель может быть включен с использованием трех различных схем: Дельта-схема, Зета-схема, и конечный катушечный стабилизатор.

  • Дельта-схема использует только три фазы и не использует нулевую проводник, поэтому она проста в установке и недорога в эксплуатации.

  • Зета-схема использует три фазы, а также нулевой проводник, что позволяет уменьшить время наработки двигателя. Однако, такая схема несколько более сложная в установке и дороже в эксплуатации, чем дельта-схема.

  • Конечный катушечный стабилизатор использует три фазы, а также нулевой проводник, и обеспечивает высокую эффективность и стабильную работу двигателя

Одним из самых распространенных вариантов является включение трехфазного асинхронного двигателя в однофазную сеть с помощью компенсатора. Это позволяет обеспечить стабильную работу двигателя, предотвратить его перегрев и протечку тока. Однако, необходимо учитывать, что для работы компенсатора необходим дополнительный источник питания. Также существуют и другие схемы, такие как включение через трансформатор или специальный преобразователь частоты, однако их применение зависит от конкретных условий и требований к системе.


Добавить комментарий

Вам также могут быть интересны
