Отопление ленинградка в частном доме — схема, устройство и монтаж своими руками для двухэтажного дома

Интересуетесь системами отопления для частных домов? Тогда не пропустите нашу новую публикацию о системе отопления «Ленинградка»! Узнайте схему и устройство этой эффективной системы для двухэтажных домов, а также получите советы по монтажу «отопления ленинградка» своими руками. Обеспечьте комфорт и тепло в вашем доме без лишних сложностей!

Ключевые преимущества и недостатки ленинградки

Универсальных и одновременно идеальных систем организации отопления не бывает. И у однотрубной схемы есть преимущества и недостатки.

Рассмотрим сначала плюсы:

  • Главное преимущество — возможность спрятать подающие трубы в пол и установить их под дверь.
  • Возможность выполнить сборку системы самостоятельно, используя минимальное количество элементов.
  • Отсутствие трудоемких процессов, что позволяет максимально снизить стоимость работ.
  • В собранном виде однотрубная схема состоит из минимума торчащих труб, а что увеличивает эстетическую составляющую сборки.
  • Ленинградку можно одновременно подключать к двум отопительным котлам. Поэтому легко охватить большой дом одним кольцом, включив в него систему теплого водяного пола.
  • При условии существования байпасов легко выполнить своими руками ремонт радиаторов.

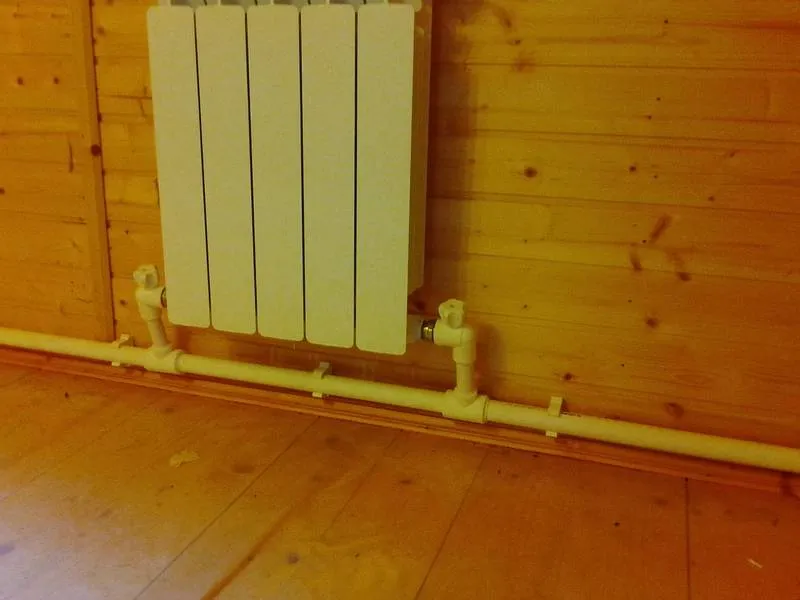

Установка радиатора отопления в доме

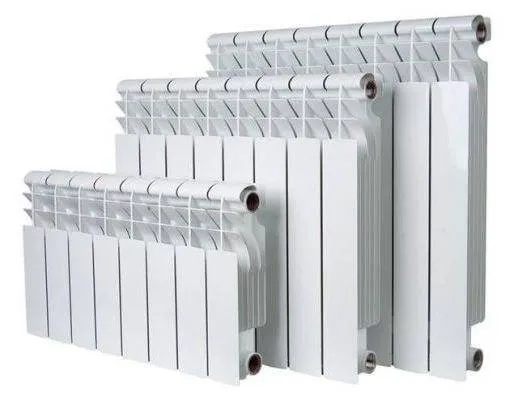

Недостатки у системы есть, но их легко можно устранить, собрав своими руками правильную однотрубную систему отопления частного дома. Чтобы во всех радиаторах была одинаковая температура, необходимо установить в конце системы батареи с большим количеством секций. Это поможет уровнять температуру везде.

Обратите внимание! Выбирая горизонтальную прокладку, нельзя устанавливать в ванной комнате полотенцесушители и монтировать в систему водяной теплый пол. Для нормального функционирования ленинградки необходимо увеличивать давление теплоносителя

Поэтому использование циркуляционного насоса желательно. Увеличить давление можно, подняв температуру теплоносителя. Но в этом случае увеличится и расход топлива

Для нормального функционирования ленинградки необходимо увеличивать давление теплоносителя. Поэтому использование циркуляционного насоса желательно. Увеличить давление можно, подняв температуру теплоносителя. Но в этом случае увеличится и расход топлива.

Виды отопительной системы Ленинградка по типу циркуляции

Прежде чем приступить к разбору схем, надо остановиться на циркуляции. Как и у большинства других видов отопления, для Ленинградки приемлемо самотечное и принудительное движение теплоносителя. Во втором варианте схема усложняется установкой насоса.

Отопление Ленинградка с принудительной циркуляцией

При вертикальном способе разводки в многоэтажном здании отопление оснащают циркуляционным насосом. Необходимость узла возникает и в горизонтальной разводке, если длина контура больше 30 м. Благодаря работе насоса, теплоноситель лучше проходит через все батареи.

Система открытого типа с принудительной циркуляцией предусматривает установку расширительного бака

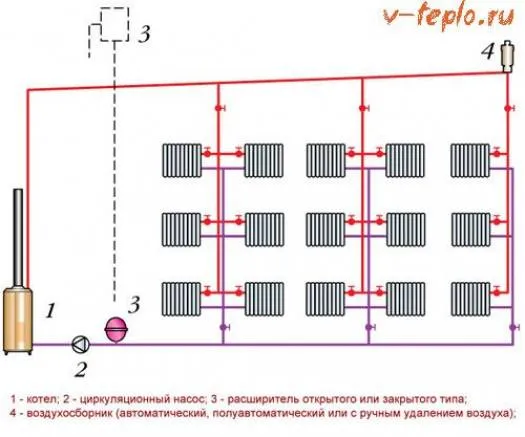

Важно знать, что схема отопления Ленинградка с насосом бывает открытого и закрытого типа. В первом случае от самотечной системы она отличается только наличием циркуляционного узла

В верхней точке аналогично устанавливают расширительный бак. Однако если самотечная система способна работать только с соблюдением уклона труб, то для отопления открытого типа с принудительной циркуляцией это требование необязательное. Теплоноситель будет двигаться по контуру за счет работы насоса.

Схема закрытого типа с принудительной циркуляцией требует установки гидроаккумулятора

Отличием закрытой системы является наличие гидроаккумулятора. Узел устанавливают в нижней точке для компенсации давления. В верхней точке вместо расширительного бака располагают воздухоотводчики. Отопление с принудительной транспортировкой теплоносителя работает под давлением, обычно 1,5 атмосфер.

Отопление Ленинградка с естественной циркуляцией

Самотечная система считается самой простой и приемлемой для частного дома. Теплоноситель циркулирует за счет выдержанного уклона труб. Выход трубопровода от котла идет на подъем, а обратка от последнего на кольце отопительного прибора опускается.

Для самотечной системы важно соблюдать уклон трубопровода

Отопление с естественным движением теплоносителя бывает только открытого типа. Ленинградку в верхней точке оснащают расширительным баком. Узел компенсирует количество теплоносителя в контуре, стравливает воздух.

Чтобы добиться естественной циркуляции, котел ставят ниже уровня отопительных приборов. Для этого в частном доме организовывают приямок или подвальное помещение. Контур собирают из трубы большего диаметра, чем этого требует отопление с насосным оборудованием. Если заузить сечение трубопровода, теплоноситель медленнее будет проходить. Снизится эффективность отопления.

Для двухэтажного здания самотечный вариант плохо подходит. Батареи хорошо прогреются только на втором этаже, а на первом они будут холоднее. Проблему решают установкой байпасов и балансировочной арматуры, но эффект несущественный. Лучший результат показывает монтаж на первом этаже длинных радиаторов с увеличенным количеством секций.

Важно! Ленинградку с естественной циркуляцией не устанавливают в доме с мансардной крышей. Во-первых, невозможно правильно расположить трубу

Во-вторых, из-за отсутствия чердака негде располагать расширительный бак.

Способы подключения радиаторов

Мы уже говорили, что в однотрубных отопительных системах теплоноситель проходит радиаторы последовательно. Здесь принято использовать радиаторы с нижними входами и выходами, для обеспечения беспрепятственного прохождения теплоносителя. Также это способствует сохранению его температуры (проходя по кратчайшему пути, он остывает не так быстро). То же самое относится к принудительной циркуляции, где тоже нужно заботиться о минимизации тепловых потерь на пути прохождения теплоносителя.

Схема нижнего подключения радиаторов в однотрубной системе отопления.

Необходимость в использовании нижних входов и выходов связана еще и с тем, что это снижает количество изгибов и удешевляет монтаж. Если у вас будет установлено штук 10 радиаторов, и вы захотите воспользоваться диагональным подключением, то количество изгибов состав более 20 штук – это затруднит проход теплоносителя и снизит температуру настолько, что у циркуляционного насоса просто не хватит сил, чтобы компенсировать ее падение.

Если вы решили монтировать однотрубную систему отопления, мы рекомендуем использовать радиаторы с нижним подводом – благодаря этому вы сэкономите на материалах и фурнитуре, и соберете более эффективную отопительную систему.

Мы уже разобрались, что теплоноситель должен подавать в батареи снизу и выходить на противоположной нижней стороне. Но эффективность такой системы будет мала, даже при использовании циркуляционного насоса. Что же делать в этой ситуации? Ее спасет использование схемы подключения радиаторов «ленинградка». Преимущества схемы:

  • Более эффективный прогрев дальних помещений;
  • Минимальные расходы на обустройство байпасов;
  • Возможность ремонта и замены батарей при включенной системе;
  • Возможность регулировки температуры обогрева в каждый комнате.

Так называемая схема подключения батарей — «ленинградка». В основе ее лежит использование байпаса.

Байпас представляет собой перемычку, которая создается между входами и выходами установленных в системе радиаторов. Здесь устанавливаются один или три вентиля. Один вентиль ставится на самом байпасе и позволяет включать и выключать его. Вторые два вентиля ставятся на входе и выходе. Если нужно отключить батарею от системы, перекрываем краны на входе и выходе, открываем кран байпаса и демонтируем батарею (для замены или ремонта).

Для регулировки степени прогрева помещения мы можем включать или отключать байпас, либо вовсе исключать установленную в помещении батарею из отопительной системы (теплоноситель идет через байпас). Такое возможно только с применением схемы подключения батарей «ленинградка».

Теплоотдача радиаторов зависит от способа их подключения к магистрали.

Существует три основных типа соединения:

  • Диагональное;
  • Боковое;
  • Нижнее.

Рассмотрим особенности каждого из этих способов детальнее.

Диагональное, или перекрестное, подключение является наиболее эффективным. Достигается максимальный прогрев батареи по площади, и практически нет потерь тепла.

По такой схеме подающий трубопровод подводят к верхнему патрубку радиатора, а отводящий соединяют с нижним патрубком, расположенным с противоположной стороны прибора. Для приборов с большим числом секций применяют только диагональный тип подключения.

Боковое, или одностороннее, подсоединение позволяет добиться равномерного прогрева всех секций прибора.

Для подключения подающий и отводящий трубопроводы подводят с одной стороны. Чаще всего такое соединение применяют при устройстве отопления с верхней разводкой.

Теплоотдача отопления при боковом подключении радиаторов, с подачей сверху вниз равна 97%. При обратном движении теплоносителя – снизу вверх – этот показатель составляет 78%

Нижнее подключение – не самая эффективная схема отопления. Однако устраивается достаточно часто, особенно когда магистральный трубопровод скрывают под полом.

Подводящая и отводящая трубы подводятся к нижним патрубкам, расположенным с разных сторон радиатора.

Как подключить радиаторы?

При подключении радиаторов используют различные методики. Горизонтальное подключение считается более простым и экономичным. Его рекомендуют применять в одноэтажных домах. Вертикальное подключение требует больших затрат материала, но оно более эффективно. Его устанавливают в двухэтажных строениях.

При горизонтальной схеме трубы находятся внизу, соответственно, пар подаётся снизу вверх. Требуется высокое давление, чтобы он проходил по всей площади радиатора.

  • Монтаж несложный: проводится соединение поочерёдно всех отопительных приборов. Из последнего радиатора выводится конденсатопровод. Данная схема имеет некоторые недостатки. При поломке прибора придётся корректировать схему магистрали.
  • Чтобы иметь возможность без осложнений заменить отопительный прибор или убрать его из магистрали, не меняя схему теплопровода, используют другую методику соединения. Радиаторы подключают к отопительной трубе посредством байпасов и шаровых кранов. Их монтируют с двух сторон внизу радиатора. В этом случае, с помощью кранов можно отключить подачу пара в радиатор, и провести необходимые манипуляции. Пар пройдёт дальше по магистрали к следующему прибору.
  • Одной из разновидности горизонтального подключения является диагональная схема. В этом случае паропровод устанавливают в верхней части радиатора. С противоположной стороны, внизу, монтируют выход для теплоносителя.

При вертикальной схеме расположения магистрали все трубы находятся сверху приборов. Из расширительного бака под наклоном выводится паропровод. К нему подключены отдельные трубы для радиаторов: соединение верхнее.

  1. После подключения всех приборов на 2 этаже дома, переходят к монтажу радиаторов на 1 этаже.
  2. Из приборов, которые располагаются внизу, выходят патрубки для отвода конденсата.
  3. Патрубки врезают в центральную трубу, по которой жидкость стекает в накопительный бак.
  4. Из бака вода нагнетается циркуляционным насосом в котёл.
  5. Система однотрубная, открытая, принудительного типа.

При жидкостном обогреве, трубопровод можно спрятать в пол. В этом случае сохранится интерьер помещения. С паровым отоплением такого решения реализовывать не следует. Температура пара в магистрали выше, чем жидкости. На выходе пар имеет температуру в 150 0С.

Трубы очень горячие, более 100 0С. Они могут повредить напольное покрытие. Магистраль выводят около стен. Радиаторы и трубы рекомендуют защищать от детей и животных, установить на них защитные панели.

Ленинградское отопление популярно у дачников, которые в зимнее время наведываются на свои загородные участки. По данной схеме можно организовать обогрев теплиц и парников. Радиаторов не устанавливают. Для отопления достаточно паропровода. Если в парнике содержится сельскохозяйственная птица, то магистраль укладывают под землю, по периметру птичника.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=”/youtube/v3/getting-started#quota”>quota</a>.

Характеристики Ленинградки

При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:

  • Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
  • Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.

Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.

Для улучшения свойств оборудования его комплектуют различными приспособлениями:

  • Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
  • Термостаты направляют теплоноситель в нужные зоны.
  • Вентили используют для регулировки циркуляции воды.

Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.

Достоинства и недостатки

К плюсам использования относят:

  • Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
  • Доступность – детали для сборки есть в любом строительном магазине.
  • Система отопления частного дома Ленинградка при поломках легко ремонтируется.

Среди недостатков отмечают:

  • Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
  • Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
  • Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.

Как правильно монтировать?

Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:

1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.

Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.

2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.

Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:

  • Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
  • Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
  • В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
  • Замыкают оборудование на нагревательном котле.

Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.

«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».

Григорий Астапов, Москва.

«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».

Олег Егоров, Санкт-Петербург.

«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».

Алексей Чижов, Екатеринбург.

Принцип работы системы отопления ленинградка

Работа Ленинградки основывается на очень простом принципе: циркуляция теплоносителя поддерживается благодаря способности более холодных жидкостей выталкивать теплые. Все отопительные приборы соединяются между собой в единую последовательную цепь, поэтому температура на выходе будет значительно ниже входной.

Одна из особенностей системы – возможность прокладывать трубы внутри половой поверхности, непосредственно под ней и над ней. Пропадает необходимость надежной их теплоизоляции. Конструкционные элементы пола никогда не перегреются, следовательно, не нуждаются в специализированной защите.

Делится отопительная система ленинградка на две разновидности:

Дополнительный видео урок

Однотрубная горизонтальная система

Безусловно, второй вариант более предпочтителен. влечет некоторые тепловые потери, однако в помещении ничто не будет портить эстетического вида.

Чтобы теплоноситель циркулировал по трубам без существенных препятствий, необходимо позаботиться о наличии уклона подающей трубы. Перед каждым радиатором устанавливают удаляющий воздух кран Маевского. При этом все приборы должны расположиться на одном уровне.

Однотрубная вертикальная система

Намного эффективнее работает система отопления ленинградка с вертикальной развязкой трубной магистрали. Однако в нее обязательно должен включаться циркуляционный насос. Таким образом помещение будет обогреваться значительно быстрее.

В случае с вертикальной развязкой, основная труба прокладывается по чердачному помещению и должна быть качественно утеплена. При этом вниз спускаются отводящие трубы. Если в доме два и более этажа, отопительные радиаторы рекомендуется располагать строго друг под другом.

Особенности отопительной системы Ленинградка

Ленинградская система отопления – это контур, состоящий из нескольких отопительных приборов, соединенных одним трубопроводом с циркулирующим теплоносителем. Все приборы отопления монтируются вдоль стен. В качестве источника тепловой энергии используется нагревательное оборудование, например, котел.

В зависимости от разводки труб ленинградская система может быть вертикальной и горизонтальной. При верхней прокладке теплоотдача намного лучше, но при нижней прокладке контур проще монтируется. Верхняя прокладка трубопроводов вынуждает делать разгонный стояк, а нижняя – устанавливать насосное оборудование.

Циркуляция теплоносителя может быть принудительной или естественной. Также можно использовать закрытый или открытый расширительный бак. Ленинградка – однотрубная система отопления в частном доме. В связи с этим ее применяют в небольших домах с одним или двумя этажами. В строении должно быть не более пяти батарей, поскольку при большем количестве отопительных приборов система становится неэффективной, требует проведения сложных расчетов.

Что такое Ленинградка в отоплении, мы описали выше. Теперь поговорим о преимуществах и недостатках системы.

К достоинствам можно отнести следующее:

  1. Небольшой расход материалов, высокая эффективность и простота монтажа являются главными преимуществами. Если используются открытые сети, то штробы можно делать только для одного трубопровода либо не делать вообще.
  2. Несложно откорректировать температуру в одной комнате без изменения параметров отопления в других помещениях. Для этого устанавливаются шаровые краны, байпасы и контрольные панели.
  3. Один отопительный прибор можно отремонтировать или заменить без прекращения функционирования всего контура.

Отопление Ленинградка в частном доме имеет один существенный недостаток – она нуждается в балансировке и проведении сложных предварительных расчетов. Это приводит к расходу средств. Еще одним минусом является необходимость монтажа дополнительного оборудования и частых ремонтов.

Плюсы и минусы данной отопительной системы

Ленинградка не зря пользуется большой популярностью, ведь у нее много важных преимуществ:

  • Возможность прокладывания подающего трубопровода под проемом двери;
  • Невысокая стоимость обустройства системы;
  • Простая и недорогая установка, с которой можно справиться даже своими руками;
  • Ленинградка предусматривает минимальное количество труб на поверхности, поэтому коммуникации не испортят интерьера помещения;

  • Систему можно подключать даже к двум отопительным устройствам;
  • При необходимости можно выполнить ремонт системы;
  • На рынке есть отдельные элементы к ленинградке, что поможет без проблем заменить вышедшие из строя узлы;
  • Система позволяет сделать «теплый пол» в доме.

При помощи одного кольца у внешних стен вы обогнете весь свой дом. При таком способе установки подающая труба идет от центра ленинградки, проходит по всему помещению и идет обратно.

Было бы несправедливо не рассказать о недостатках. Они у этой системы тоже есть, но их немного, и при грамотном составлении плана и установке минусов можно избежать:

Радиаторы, которые идут в конце системы, должны обладать большим количеством секций. Такое решение позволит сделать равномерную теплоотдачу всех батарей в доме;

Схема горизонтальной ленинградки достаточно сложная, и в ней почти невозможно сделать теплый пол и установить полотенцесушители. Поэтому если вам нужны такие элементы, лучше использовать вертикальную схему;

Однотрубный вариант ленинградки будет эффективно работать лишь при высоком давлении источника тепла.

Некоторые особенности монтажа

Используя при проектировании системы информацию из сети Интернет и выполняя монтаж своими руками, помните, что большое количество прочитанного материала и просмотренного видео повышают ваши шансы успешно завершить начатое. Но самым оптимальным способом организации отопления своими руками будет привлечение, как минимум, для консультационной поддержки профессионала-практика.

Для обеспечения качественного прогрева крайних в цепи радиаторов следует увеличить количество их секций.

Для самотечного варианта системы обязательно используются трубы значительного диаметра. И общая длина контура не должна превышать 30 м.

Монтаж подающей магистральной трубы должен быть выполнен под небольшим уклоном. Сами же радиаторы устанавливаются на одинаковой высоте и нисколько не искажают «геометрию» помещения.

Вертикальная разводка «ленинградки» и длинная «горизонталка» обязательно потребует внедрения в систему циркуляционного насоса.

При монтаже своими руками подающей трубы в толще пола следует помнить о необходимости ее утепления теплоизолирующими рулонными материалами. Это сэкономит вам существенные средства в процессе эксплуатации системы и не приведет к перегреву «подпольного» пространства.

Фото крана игольчатого типа

Кран шарового типа

В качестве запорных вентилей на байпасах и дополнительных контурах системы следует применять только краны игольчатого типа. Они способны плавно регулировать поток жидкости через себя. Использование шаровых кранов здесь недопустимо, так как они не предназначены для «полуоткрытого» функционирования. Они либо закрыты, либо полностью открыты. Только в этих двух положениях сохраняется их длительная работоспособность. На эту тему достаточно видео в сети.

Заканчивая длительный поток мыслей, хотим заметить, что уже давно проверенная десятилетиями использования однотрубная «ленинградка» при современном «апгрейте» циркуляционным насосом и регулирующими кранами на байпасах позволяет получить преимущества более сложной отопительной системы при своей реальной простоте и невысоких капиталовложениях. Обеспечьте правильный ее монтаж своими руками и проводите холодные времена года в тепле и уюте вашего частного дома.

Сколько радиаторов можно подключить на Ленинградке?


«Ленинградка» — это типичный пятиэтажный жилой дом, который был широко распространен в Советском Союзе, в том числе и в Ленинграде (ныне Санкт-Петербурге). Количество радиаторов, которые можно подключить на Ленинградке, зависит от многих факторов, таких как площадь квартиры, количество комнат и углов в квартире, количество окон и дверей, толщина стен и т.д.

Обычно в квартире на Ленинградке устанавливают по одному радиатору на каждую комнату, а также дополнительные радиаторы на кухне и ванной комнате. Кроме того, в зависимости от конфигурации квартиры и ее потребностей, могут устанавливаться дополнительные радиаторы.

В любом случае, подключение радиаторов должно соответствовать нормам тепловой мощности котельной и теплотехническим характеристикам квартиры, чтобы обеспечить равномерное и достаточное отопление всех комнат. Поэтому, если у вас есть вопросы по поводу установки радиаторов или требуется рассчитать оптимальное количество радиаторов для вашей квартиры на Ленинградке, лучше обратиться к специалистам-отопленцам, которые смогут помочь подобрать оптимальное решение для вашей квартиры.
