Одноклавишные и двухклавишные проходные выключатели — описание, схемы подключения

Хотите узнать больше о проходных выключателях? В нашей статье предоставлено описание и схемы подключения одноклавишных и двухклавишных проходных выключателей. Изучайте информацию, чтобы правильно выбрать и установить подходящий выключатель для удобства использования в вашем доме.

Не редко для удобства человека при монтаже электропроводки устанавливают управление одной точки освещения с разных мест (проходные выключатели). В основном это — коридоры, проходные комнаты, лестничные марши. На рисунке 1. мы видим схему контроля с двух точек. В данном случае используются два одноклавишных проходных выключателя с перекидными контактами на выходе.

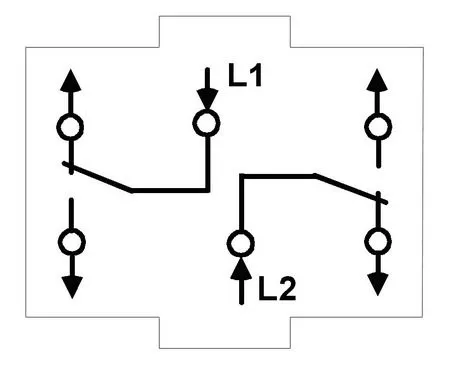

контакты одноклавишного проходного выключателя

Рис1

Пример: Два проходных выключателя для использования освещения коридорного светильника.
пример включения с 2х точек

На рисунке 2. показан контроль с 3 и более точек. Здесь на крайних замыкающих устанавливаются такие же одноклавишные выключатели с перекидным контактом, а в средних звеньях задействованы двухклавишные проходные выключатели с перекидными контактами.


Рис2

Пример: Три проходных выключателя для использования настенных бра подключенных в параллель, в проходной комнате.

пример подключения двухклавишного проходного выключателя с трёх точек

Возможности комбинаций не ограничены, цепь можно продолжать. Всё зависит от полёта вашей фантазии.

Дополнение к теме от 23.11.2018

Схемы установки проходных выключателей

По теме проходных выключателей на почту приходит много вопросов по схемам подключения как одноклавишных и в особенности двухклавишных переключателей.

Основу вопросов составляют сколько проводов нужно для корректной работы проходного выключателя. Для работы одноклавишных проходников к каждому выключателю подводится по три жилы кабеля.

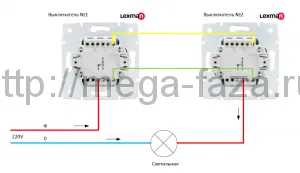

Схема подключения одноклавишного проходного выключателя освещения

Как мы видим из схемы ноль идёт на лампочку прямой подачей от источника напряжения, а фаза подаётся на общий контакт одного из переключателей (В1). Далее перекидные контакты соединяются между собой и на нагрузку фаза выходит с общего контакта второго переключателя (В2). Соблюдая цветовую гамму проводников, а она может разной здесь сложно что-либо перепутать.

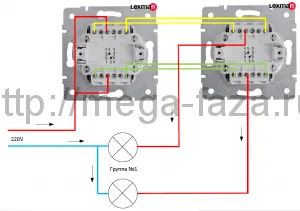

Схема монтажа 2-х клавишного проходного выключателя

Двухклавишный проходной выключатель по принципу работы не отличается от одноклавишного. Он просто рассчитан на проходное включение/выключение двух групп освещения. Соответственно в каждый подрозетник двухклавишного переключателя от распаячной коробки приходит по два трёхжильных кабеля. В данной схеме подключения можно в одной из групп (там откуда будет исток напряжения) можно задействовать 5 жильный кабель подав напряжение на основной контакт второй группы перемычкой от первой.

Тема вопросов-ответов по проходным выключателям
Встречаются вопросы и по проблеме отключения автомата в щитовой при нажатии любой клавиши проходного выключателя. Здесь ответ такой. Если ранее проходная схема работала исправно, и причина появилась «вдруг» искать в первую очередь нужно в нагрузке (лампы, патроны, светильники и т.д.). Если проходник не запускается в нормальную работу сразу после монтажа – проверить схему подключения в монтажной коробке. Возможно, на одну из сторон в схему подключили нулевой проводник.

Распространённый вопрос от пользователей – можно ли без электромонтажа реализовать проходную схему по старым линиям освещения? В 98% — нет. Для этого нужна соединительная распайка между точками. У меня был единственный случай на практике когда у клиента без разрушительных электромонтажных работ удалось произвести расключение двух одноклавишных проходных выключателей в квартире. Но здесь помогли сложившиеся условия. Первое – у входной двери был установлен обычный двухклавишный выключатель, работающий на основное потолочное освещение, и вторая группа включала у коридорного зеркала небольшое бра. То есть три жилы кабеля мы имели. Второе условие – в конце длинного коридора у ванной комнаты в блоке с выключателями освещения стоял бездействовал выключатель вытяжки (при монтаже строители по просьбе хозяев подключили его напрямую от освещения) соответственно тут у нас тоже была свободная пара. И третье самое главное условие – электрик проводивший электромонтажные работы в период ремонта вывел все концы кабелей в одну распаячную коробку. Там даже не коробка а внутренний монтажный бокс размером 200х300 мм. Тогда не возникло мысли сфотографировать ту «паутину» что находилась внутри коробки, но выглядело удручающе. Пару часов на поиски нужных линий, перемонтаж, установка двух одноклавишных перекидных выключателей. Кстати приходящее напряжение взял со стороны двойного провода подав перемычкой напряжение с фазы освещения ванной. При этом от проходных выключателей запитали основное потолочное освещение, а бра заменили на настенный светодиодный светильник с датчиком движения.

Если у кого-то остались вопросы по проходным выключателям пишите на почту (администратору) в подвале сайта. Обязательно всем отвечу.
