Что такое обвязка котла

Обвязка котла — это вес комплекс трубопроводов и внешних узлов, который устанавливается газовым котлов и отопительными приборами. Кроме того, обвязкой принято называть сам процесс монтажа периферии, образующей внешнюю часть отопительного контура.

Поскольку котел двухконтурный, то вместе с отоплением необходимо собрать разводку ГВС и подключить ее к устройствам водоразбора. Монтаж — ответственная и важная работа, требующая привлечения грамотных квалифицированных специалистов.

Возможна и самостоятельная обвязка системы, если пользователь имеет навыки паяльных работ по меди или умеет обращаться с полипропиленовыми трубопроводами.

В любом случае, результат зависит от тщательности и аккуратности исполнителя, уровня его подготовки в вопросах создания теплотехнических систем.

Блок: 2/12 | Кол-во символов: 806
Источник: https://expert-dacha.pro/otoplenie/kotly-ot/gazovye-k/obvyazka-gk.html

Сценарии

Нам предстоит разобрать следующие сценарии:

• Настенный одноконтурный котел с электронным розжигом в радиаторной системе с принудительной циркуляцией;
• Энергонезависимый настенный или любой напольный котел в такой же отопительной системе;
• Энергонезависимый котел в открытом контуре с естественной циркуляцией;

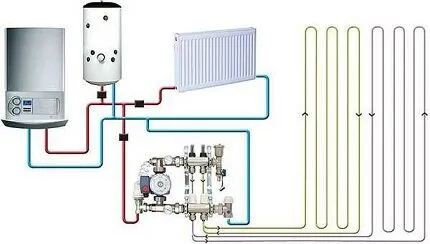

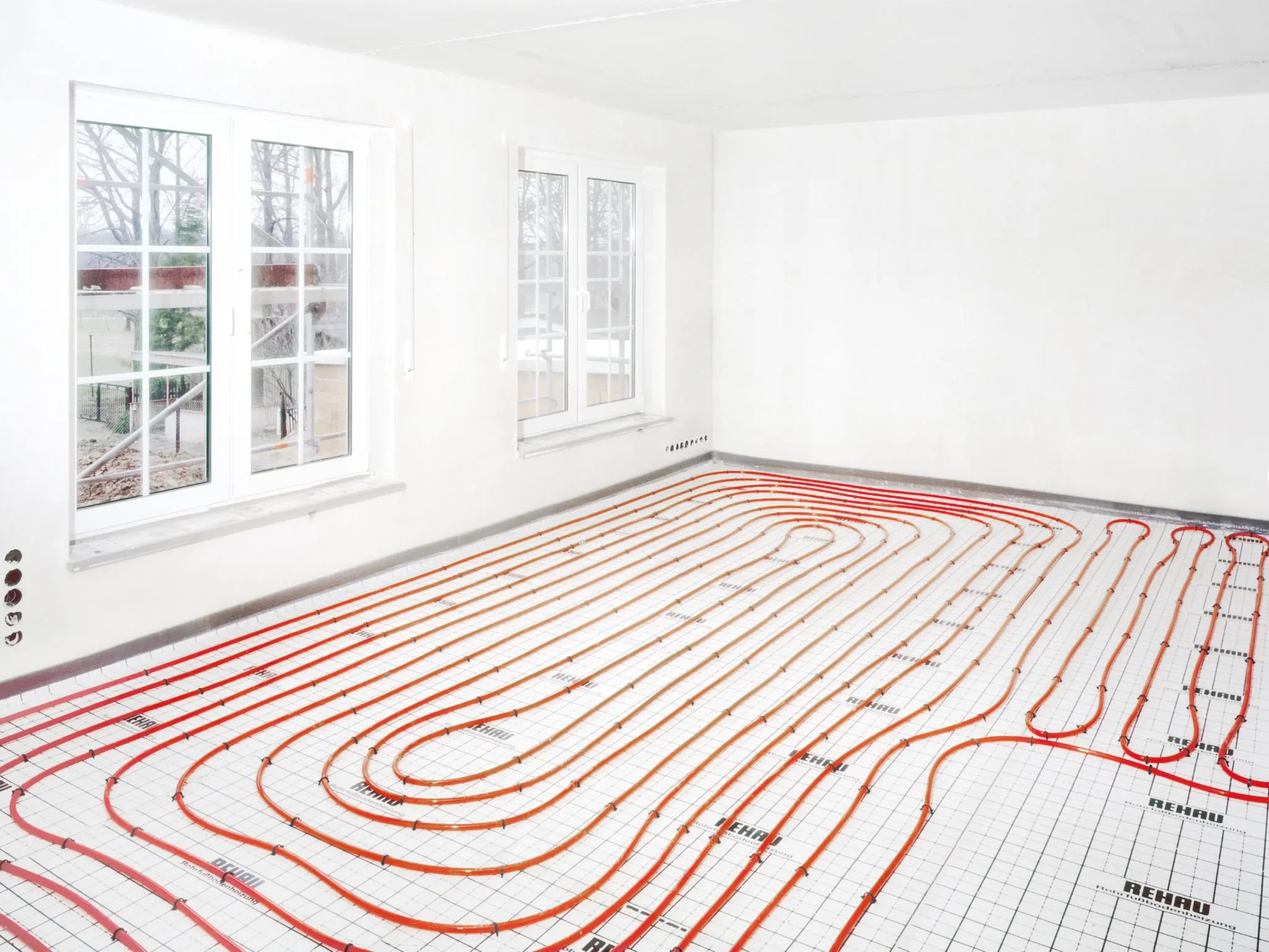

• Модификация отопительных систем для теплых полов с их низкой температурой теплоносителя;

Коллекторы теплого пола. Внутрипольное отопление работает при температуре теплоносителя не выше 35 градусов.

• Подключение к одноконтурному котлу системы горячего водоснабжения;
• Подключение двухконтурного котла к системам отопления и ГВС;
• Создание контура ГВС с рециркуляцией воды. Постоянное движение воды в трубах позволяет держать горячими подключенные к подводкам горячего водоснабжения полотенцесушители и обеспечивает предельно быструю подачу горячей воды к смесителям.

При большой протяженности разводки ГВС без рециркуляции воду приходится долго сливать до ее нагрева. Это не только неудобно, но и накладно.

Тупиковая разводка ГВС без рециркуляции заставляет долго сливать воду для ее нагрева. Подключенные к разводке полотенцесушители нагреваются только при водоразборе.

Блок: 2/6 | Кол-во символов: 1186
Источник: https://otoplenie-gid.ru/kotli/gazovie/737-obvyazka-gazovogo-kotla-otopleniya-shema

Элементы обвязки

Какие элементы может включать обвязка котла отопления?

Изображение	Название и функции
	Мембранный расширительный бачок. Его задача — компенсировать увеличение объема воды или антифриза в закрытом отопительном контуре при нагреве. Бак делится пополам упругой мембраной, и часть его объема заполняется воздухом (или защищающим стенки от коррозии азотом). При увеличении объема теплоносителя газ сжимается, и давление в контуре увеличивается незначительно. Как правило, объем бачка принимается равным 10% от количества теплоносителя. Тот, в свою очередь, можно грубо оценить как 15 литров на киловатт мощности отопительного котла.

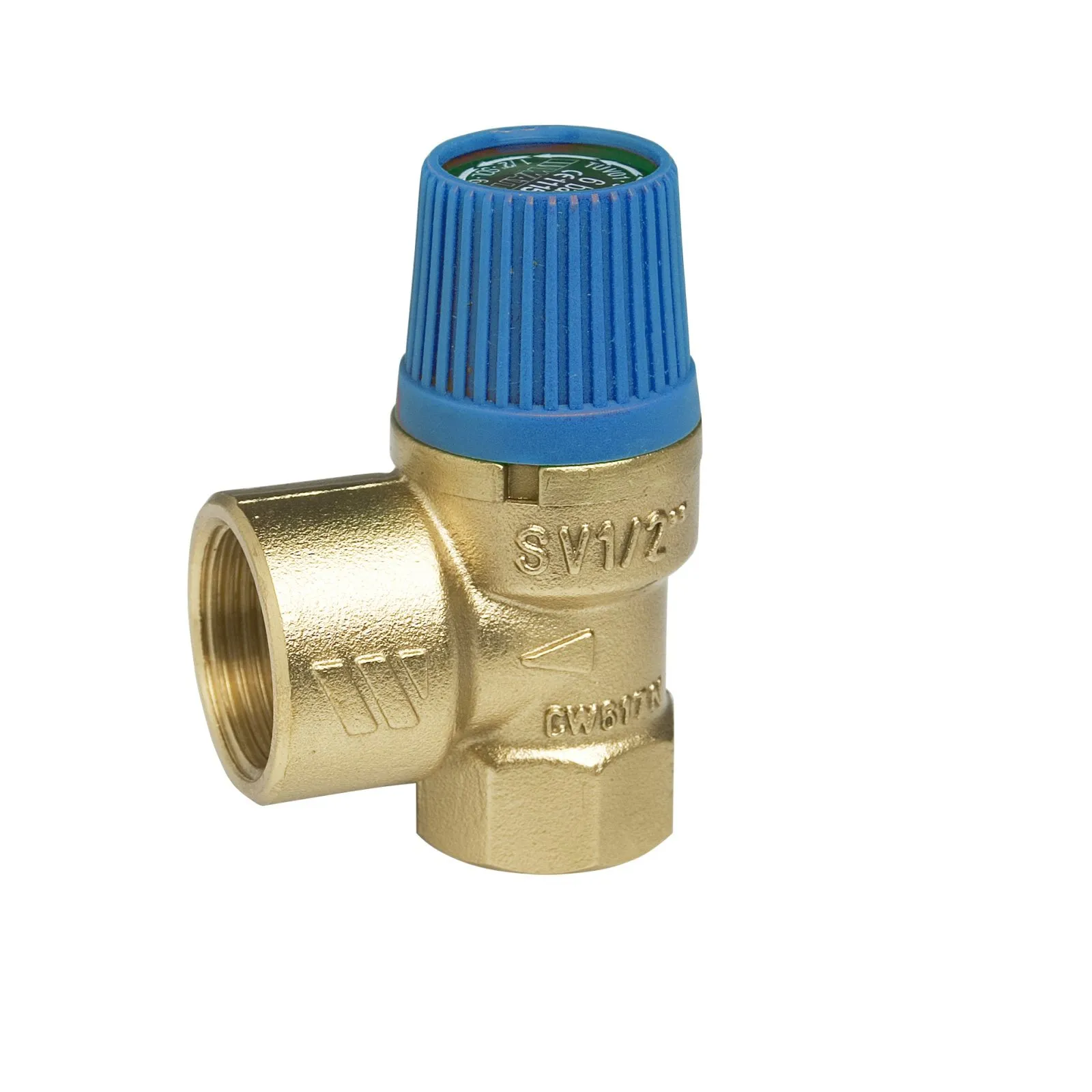

	Предохранительный клапан. Его функция — сбросить избыток теплоносителя при опасном росте давления в контуре, предотвратив разрыв труб или батарей. Вода отводится через дренажную трубку в канализацию. Частое срабатывание клапана указывает на недостаточный объем расширительного бачка.

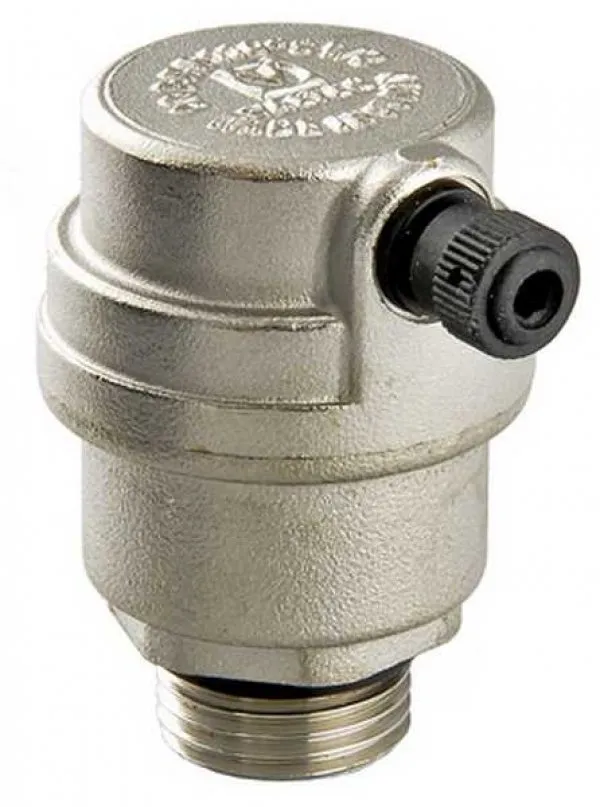

	Воздухоотводчик. Он служит для автоматического сброса в атмосферу воздушных пробок, оставшихся в контуре после слива теплоносителя. Воздух создает гидравлические шумы и препятствует нормальной циркуляции при небольшом гидравлическом напоре.

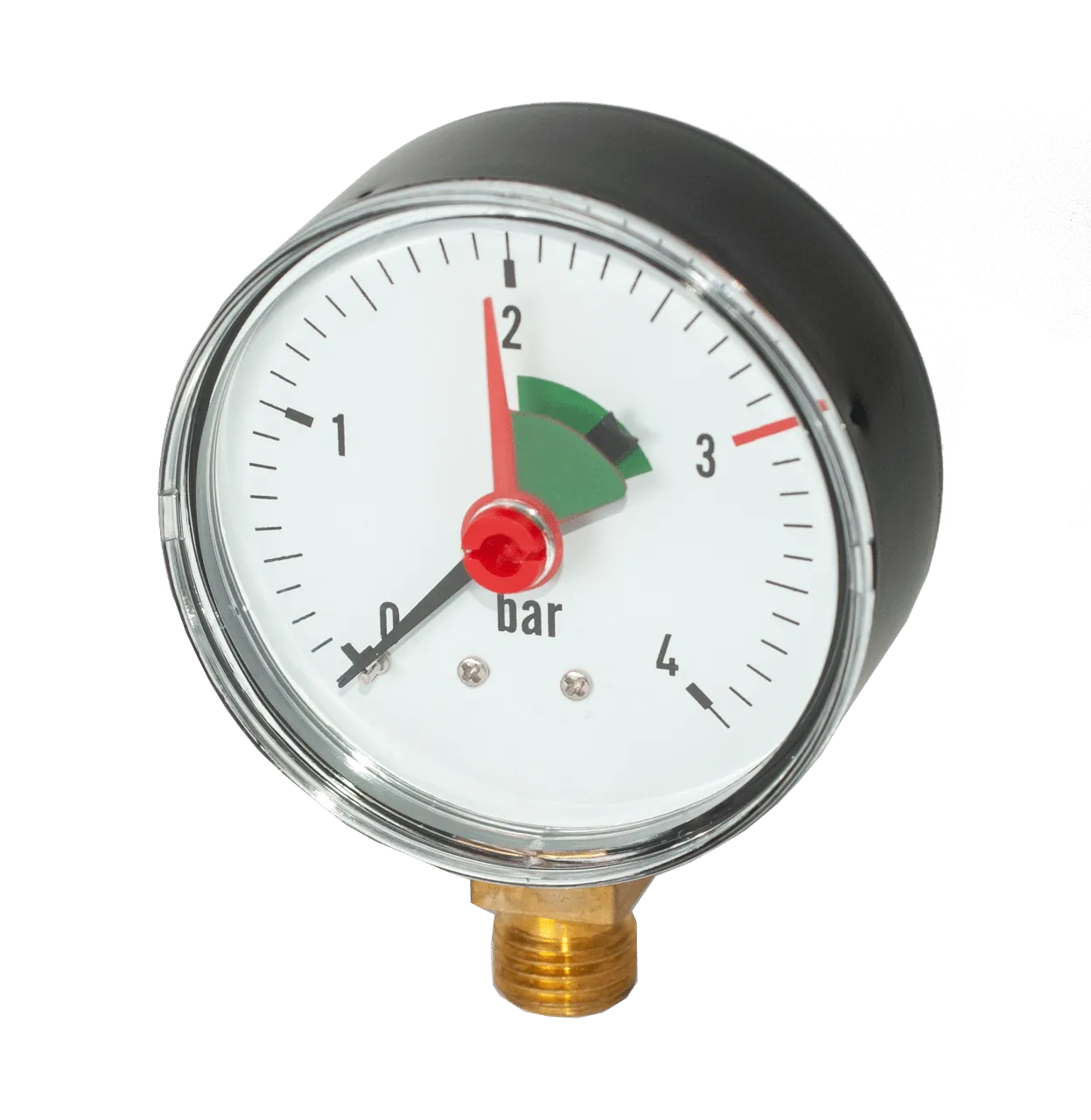

	Манометр нужен для контроля рабочего давления в контуре. Иногда вместо него используется термоманометр, показывающий давление и температуру. Шкала прибора должна быть размечена как минимум до 4 атмосфер (бар, кгс/см2).

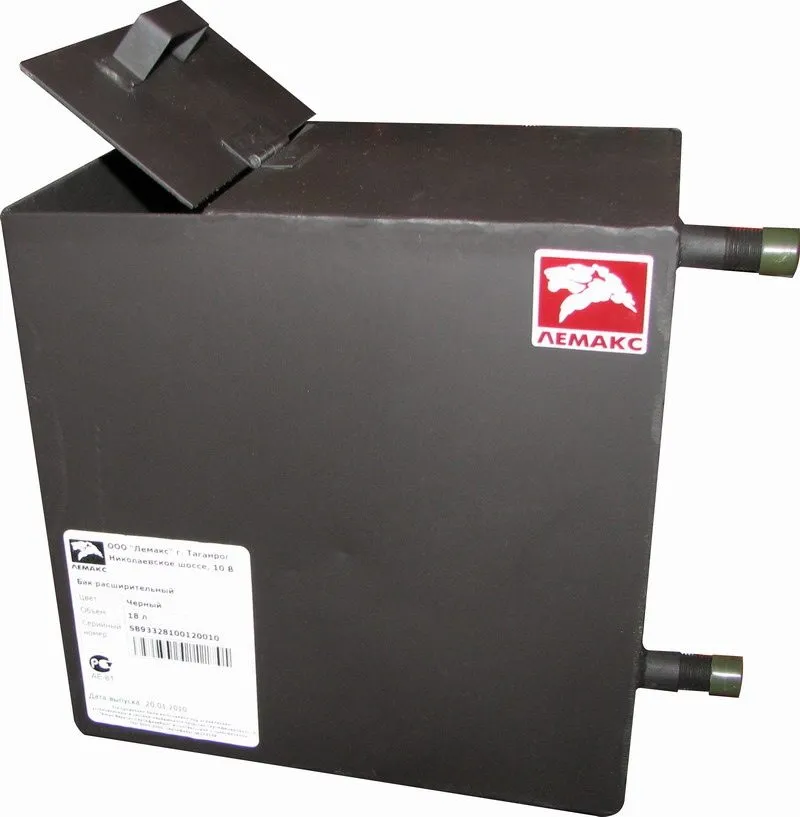

	Открытый расширительный бак выполняет функции собственно расширительного бачка, воздухоотводчика и предохранительного клапана в открытой (то есть работающей без избыточного давления) системе отопления. Бак сообщается с атмосферой и часто подключается краном к системе ХВС для подпитки контура.

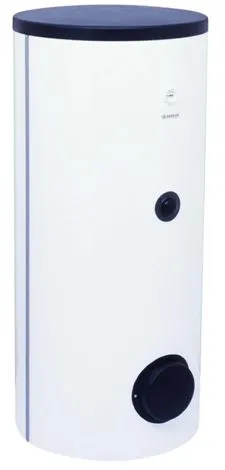

	Бойлер косвенного нагрева — теплоизолированный бак с теплообменником для приготовления горячей воды. Источником тепла служит вода или антифриз системы отопления, циркулирующие через теплообменник.

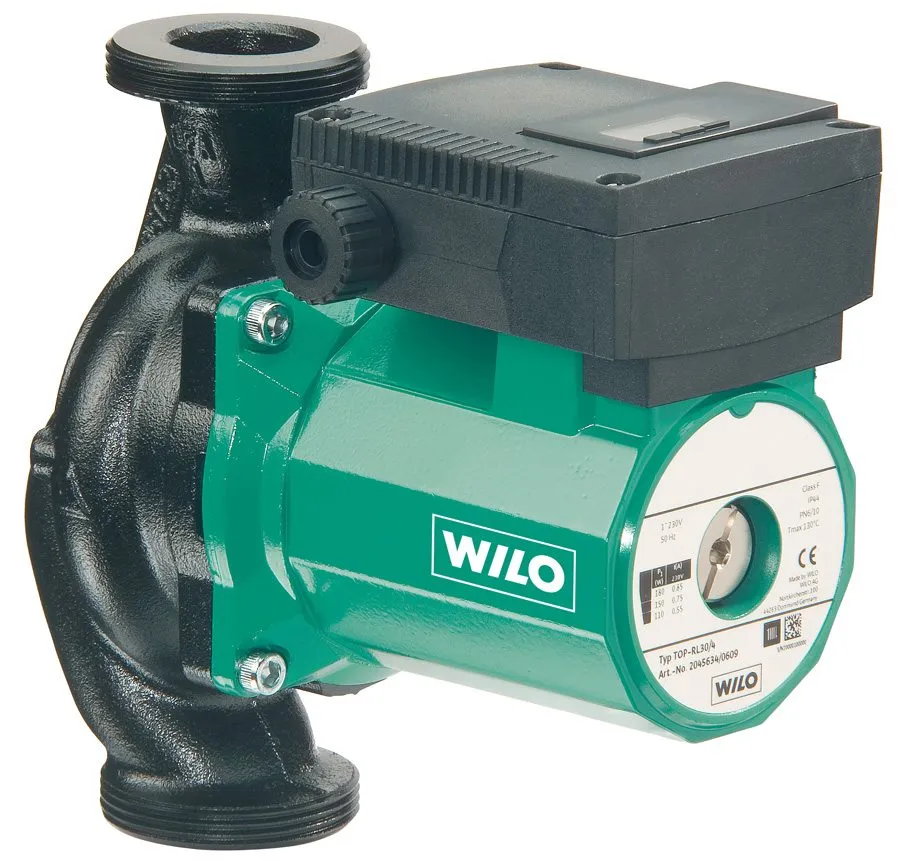

	Циркуляционный насос обеспечивает принудительную циркуляцию теплоносителя через отопительный контур. Основные характеристики насоса — создаваемый им напор и производительность. Потребляемая мощность современных насосов составляет 50-200 ватт и может регулироваться, что позволяет уменьшать и увеличивать скорость движения теплоносителя.

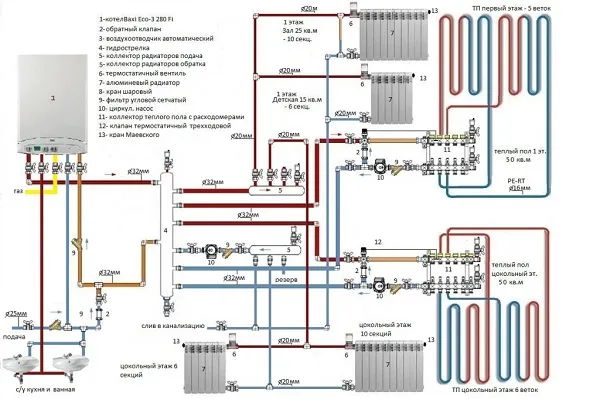

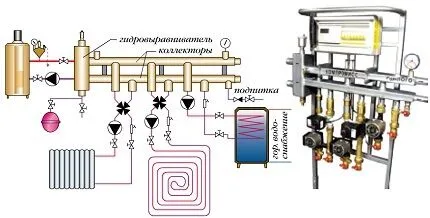

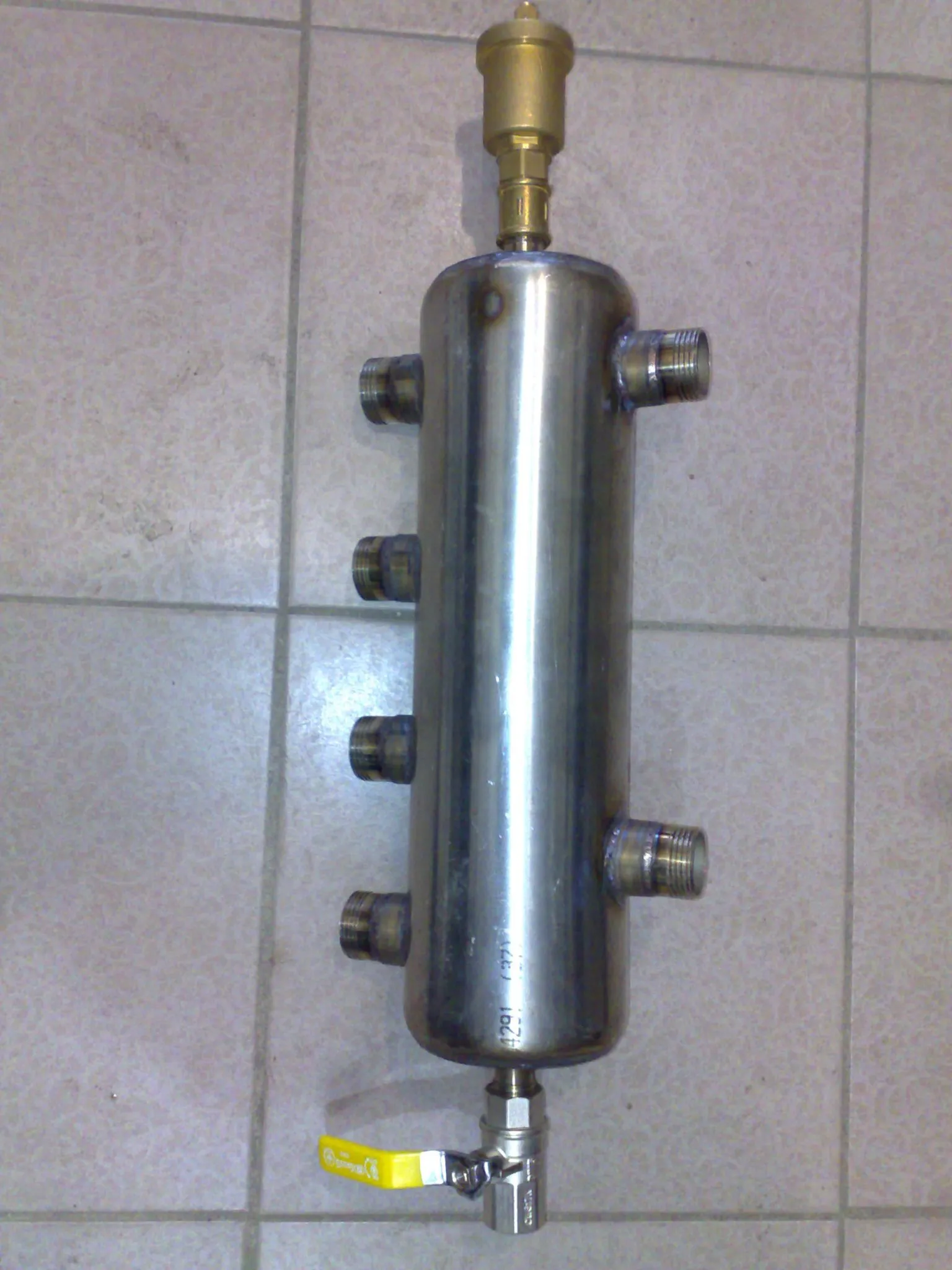

	Гидрострелка — емкость с патрубками для подключения нескольких отопительных контуров, объединяющая трубопроводы подачи и обратки. Гидрострелка позволяет подключить контуры с разной температурой и скоростью циркуляции, снизив до минимума их взаимное влияние.

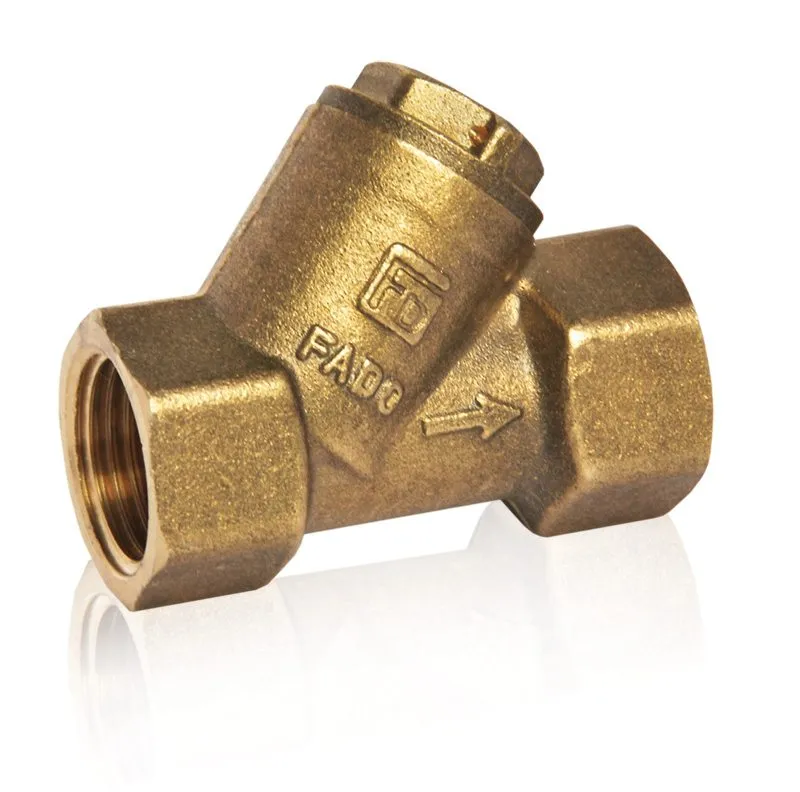

	Фильтр грубой очистки — отстойник с фильтрующей сеткой для очистки воды от крупных загрязнений (прежде всего — песка и окалины). Фильтр защищает от засорения тонкие трубки теплообменника газового котла.

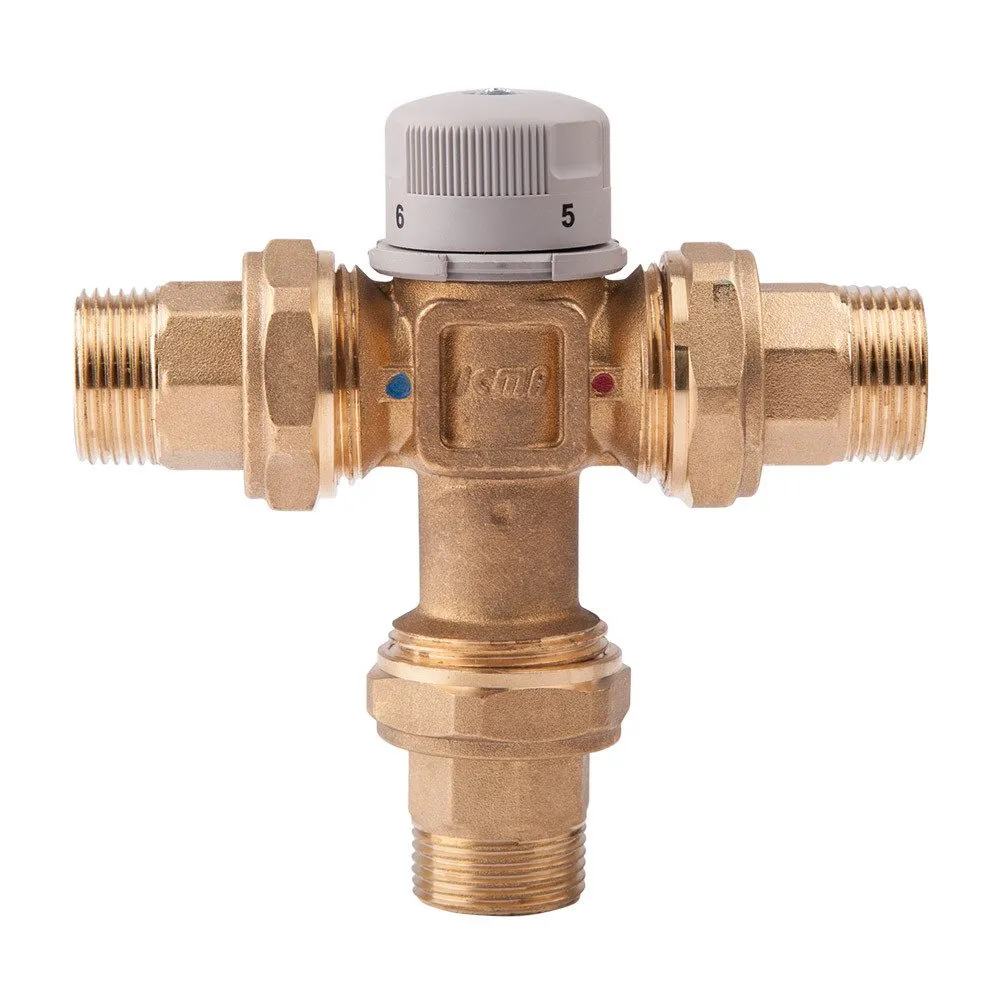

	Двух- и трехпроходные термостатические смесители обеспечивают рециркуляцию теплоносителя, позволяя создать дополнительный контур с более низкой по сравнению с основным контуром температурой. Затвор смесителя управляется термоголовкой — прибором, меняющим положение клапана в зависимости от температуры чувствительного элемента.

Блок: 3/6 | Кол-во символов: 3015
Источник: https://otoplenie-gid.ru/kotli/gazovie/737-obvyazka-gazovogo-kotla-otopleniya-shema

К плюсам следует отнести:

• Появляется возможность подачи тепловой энергии в помещения посредством циркуляции теплоносителя.
• Становится возможной организация ГВС.
• Некоторые модели котлов лишены встроенных циркуляционных насосов. Обвязка позволяет использовать внешние устройства, полностью решающие проблему.
• Повышение эффективности и экономичности работы котла и всей системы в целом.

Недостатками обвязки можно считать:

• Необходимость тщательного проектирования отопительного контура.
• Приходится выполнять комплекс сложных и трудоемких работ.
• Для обвязки приходится привлекать опытных специалистов.

Несмотря на существование некоторых недостатков, работа системы без обвязки невозможна. Поэтому основной задачей становится грамотное проектирование и качественная работа монтажников.

ОБРАТИТЕ ВНИМАНИЕ!

Все попытки минимизировать трудозатраты или финансовые расходы в данном случае опасны — они могут привести к разрушению или непроизводительной работе системы.

Блок: 3/12 | Кол-во символов: 979
Источник: https://expert-dacha.pro/otoplenie/kotly-ot/gazovye-k/obvyazka-gk.html

Мембранный бачок и радиаторы

Важный элемент обвязки — мембранный расширительный бак, позволяющий защитить систему от гидроудара. Две полости, разделенные мембраной, контролируют перепады давления: по одной перемещается теплоноситель, во второй — происходит заполнение воздухом.

Не нужно забывать и про радиаторы, посредством которых происходит теплообмен воздуха и горячей воды. Для выбора трубопровода предлагаются трубы из полипропилена или металла. У варианта работы с полипропиленовыми изделиями много достоинств.

Преимуществом является легкость монтажа и невысокая стоимость. На стенках не образуется налета, и за счет нехитрых приспособлений процессы монтажа обвязки легко выполнимы и просты, также как соединение труб с применением поливинилхлоридов.

Блок: 3/9 | Кол-во символов: 755
Источник: https://teplo.guru/kotly/obvyazka-kotla-svoimi-rukami.html

Какие элементы содержит схема

Схема обвязки представляет собой комплекс, составленный из следующих элементов:

• Циркуляционный насос.
• Клапаны разного назначения (предохранительный, обратный, распределительный и т.д.).
• Расширительный бак.
• Шаровые краны — сливной, балансировочный и т.п.
• Манометр.
• Фильтры для очистки жидкости от твердых частиц.

Как правило, большинство этих компонентов встроены в настенный двухконтурный котел, и дублировать их во внешней части системы незачем. Такие элементы, как циркуляционный насос, расширительный бак, все краны и клапаны изначально присутствуют в конструкции котла в качестве составных элементов.

Современный агрегат практически не нуждается в установке внешних узлов, подключаясь к системе напрямую. Исключением становятся энергонезависимые котлы, не оснащенные циркуляционным насосом и другими важными элементами.

Важным элементом обвязки являются устройства для удаления воздуха. Эту функцию способен выполнять циркуляционный насос, но эффективность процесса низка и занимает много времени.

Проще устанавливать краны Маевского на радиаторы и размещать подающий трубопровод в вертикальном положении ( на энергонезависимых системах). Кроме этого, большую важность имеют приборы контроля давления и температуры, дающие информацию о работе системы.

Запорная арматура позволяет регулировать или отсекать линии системы в случае возникновения нештатных ситуаций.

Блок: 4/12 | Кол-во символов: 1400
Источник: https://expert-dacha.pro/otoplenie/kotly-ot/gazovye-k/obvyazka-gk.html

Трубы

Какие трубы можно использовать для подключения газового котла к системе отопления и для разводки теплоносителя?

Давайте обратимся к здравому смыслу. Все параметры правильно спроектированной автономной отопительной системы абсолютно стабильны и подконтрольны владельцу:

• Температура в конвекционных (с радиаторами или конвекторами) контурах не превышает 75-80 °С, а теплые полы и вовсе нагреваются до 25-35 °С;

Температура теплоносителя на подаче в автономном отопительном контуре не поднимается выше 80 градусов.

• Давление держится в пределах 1 — 2,5 кгс/см2.

При остановке циркуляционного насоса перегрев и закипание теплоносителя полностью исключены: термостат котла уже через несколько секунд погасит горелку.

Вывод: для подключения котла и разводки отопления можно использовать полимерные и металлополимерные трубы, цена которых в несколько раз ниже дорогостоящих и прочных меди, оцинковки и нержавеющей стали.

Вы хотите более конкретных рекомендаций? Пожалуйста:

• Последовательную разводку радиаторов и подключение котла обычно выполняют металлопластиком на пресс-фитингах или полипропиленом с алюминиевым армированием;

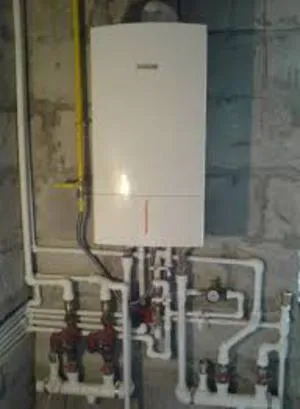

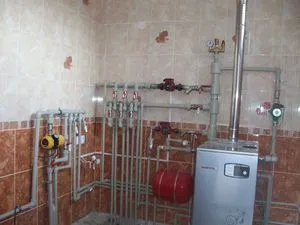

На фото — для подключения котла к розливам отопления использован армированный алюминиевой фольгой полипропилен.

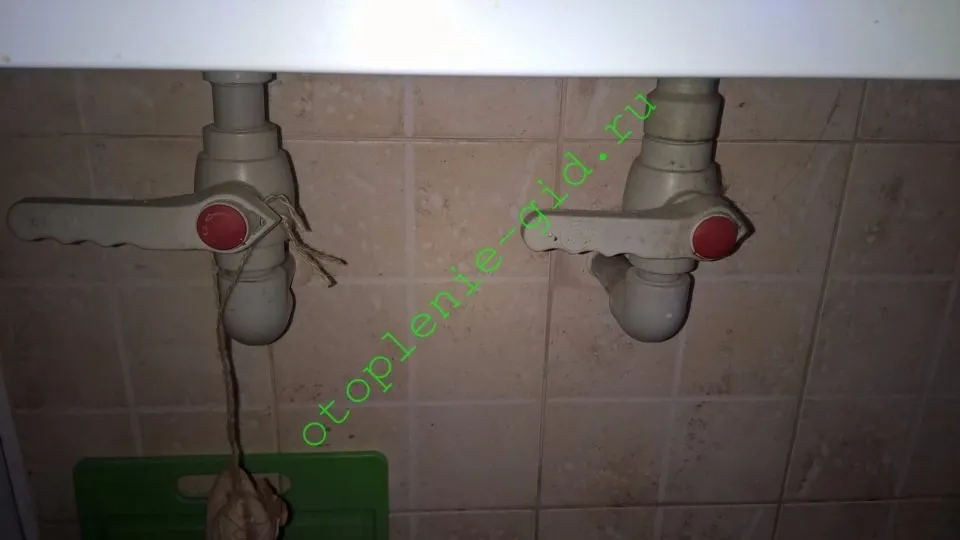

Резьбовые фитинги для металлопластика чувствительны к качеству монтажа и при смещении уплотнительных колец дают течи через несколько циклов нагрева-охлаждения. Полипропилен без армирования или с армированием стекловолокном обладает чрезмерно высоким коэффициентом удлинения: при нагреве на 50 °С на каждый метр трубы к ее длине прибавится 6,5 и 3,1 мм соответственно. Поэтому от их использования на отоплении лучше отказаться.

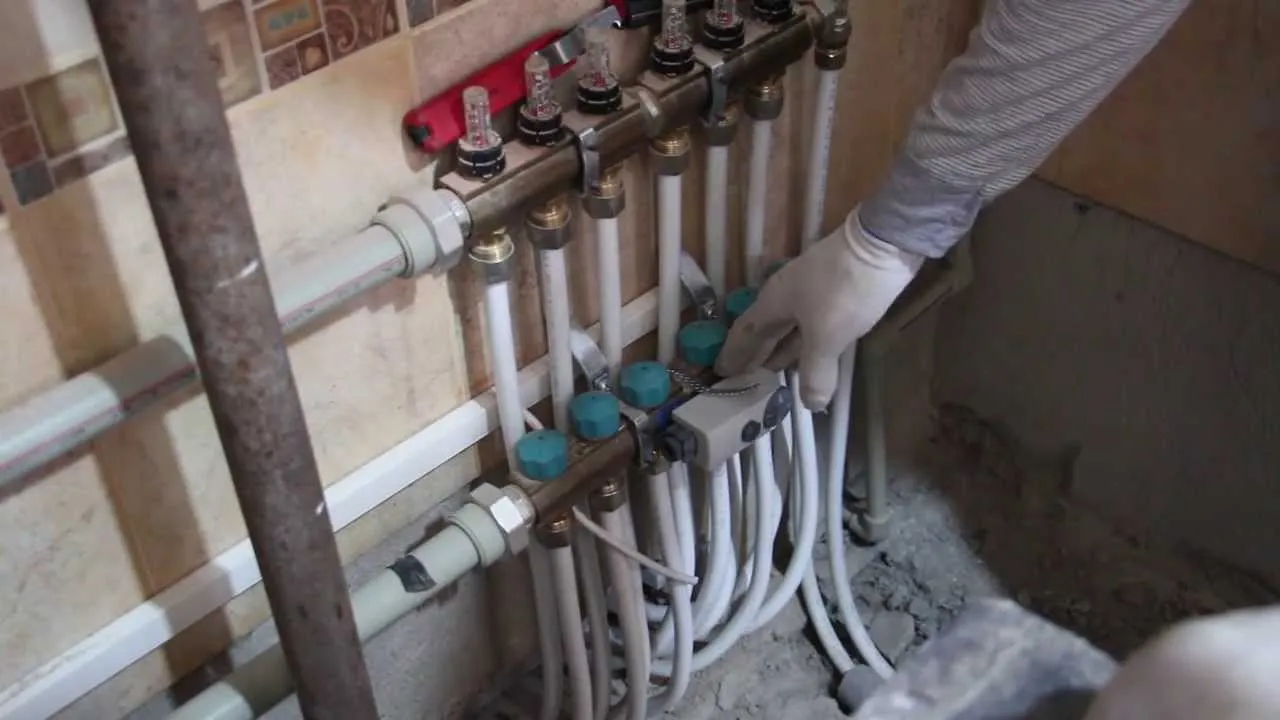

• Для лучевой разводки или теплого пола применяют тот же металлопластик на пресс-фитингах, трубы PE-X (сшитый полиэтилен) или PE-RT (термомодифицированный полиэтилен).

Водяное внутрипольное отопление. Теплоноситель разведен трубами PE-RT.

Блок: 4/6 | Кол-во символов: 1904
Источник: https://otoplenie-gid.ru/kotli/gazovie/737-obvyazka-gazovogo-kotla-otopleniya-shema

Особенности разных схем обвязки

Теплоноситель перемещается по трубопроводу за счет уклона системы или принудительно прокачивается циркуляционным насосом. В зависимости от этого подбирают схему обвязки котла.

Способ 1: обвязка в гравитационных системах

Обвязка котла в гравитационной отопительной системе проста, и ее может смонтировать любой человек, умеющий обращаться с инструментами. Теплоноситель перемещается в соответствии с физическими законами.

Для этого не требуется никаких приборов. Работа системы не зависит от электричества, поэтому внезапное отключение не скажется на качестве обогрева.

Обвязка котла обойдется в минимальные деньги, т.к. не приходится докупать дополнительные приборы, платить бригаде мастеров за монтаж. Эксплуатация такой системы тоже дешева, а поломки можно исправить самостоятельно.

Обвязку котла в системе гравитационного отопления можно смонтировать своими руками, но не всегда удается сделать это безупречно. Если допущены ошибки при расчете диаметра и отопление плохо работает, ситуацию можно исправить, установив насос

Единственный минус: такую схему можно использовать лишь для дома небольшой площади. Кроме того, придется тщательно рассчитать диаметр труб и неоднократно перепроверить данные, иначе нельзя гарантировать нормальный обогрев дома. Трубопровод большого диаметра портит интерьер, и его проблематично замаскировать.

Способ 2: обвязка котла с циркуляционным насосом

Системы с насосным оборудованием проще в управлении, чем гравитационные. При устройстве принудительного отопления обвязка котла сложнее и дороже, зато результат – комфортная температура во всех комнатах.

Это отопление энергозависимо, поэтому желательно перестраховаться и смонтировать его так, чтобы при отключении электроэнергии можно было переключить систему в режим гравитационной циркуляции теплоносителя.

Невозможно организовать принудительную циркуляцию, если дом не подключен к энергосети, однако такое случается нечасто. Для большого здания это наилучшая схема отопления, хотя устройство обвязки котла требует немалых усилий

Схема обвязки котла усложнена дополнительными приборами, которым в процессе эксплуатации потребуется регулярное обслуживание. Не имея опыта, затруднительно справиться самому, поэтому придется нанимать мастеров и оплачивать их работу.

Гидровыравниватели подключают к отоплению домов, в которых проживает множество людей. Приборы нужны там, где предусмотрены несколько контуров и установлены мощные котлы (больше 50 кВт)

Чтобы минимизировать количество дополнительных устройств, можно реализовать схему с первично-вторичными кольцами с циркуляционными насосами в каждом из них. Если мощность котла составляет меньше 50 кВт, то в схему следует включить коллекторы, иначе батареи будут неравномерно прогреваться.

Комбинированные системы экономичны и эффективны. Теплый пол работает за счет нагретой воды, поступающей от контура радиаторов. Это позволяет целесообразно расходовать энергоресурсы и жить с максимальным комфортом

Лучшая обвязка котла для обогрева небольшого дома – простейшая. Не нужно устанавливать лишних приборов, ведь чем проще конструкция, тем надежнее. Однако для просторного здания с несколькими контурами отопления стоит выбрать схему с принудительным перемещением теплоносителя и коллектором-гребенкой.

Блок: 6/8 | Кол-во символов: 3258
Источник: https://sovet-ingenera.com/otoplenie/kotly/sxema-obvyazki-gazovogo-kotla-otopleniya.html

Какие материалы используют

Материалами для изготовления трубопроводов в системах отопления служат:

• Сталь. В советские времена стальные трубы были практически единственным вариантом. Они дешевы, способны выдерживать высокое давление. Недостатком является необходимость сварных работ и склонность к коррозии и образованию на внутренних стенках известкового налета, способного полностью перекрыть сечение трубопровода. Позже появились трубы из нержавеющей стали, которые не склонны к возникновению известковых отложений и коррозии.
• Медь. Наиболее распространенный материал для создания обвязки газовых котлов. Соединяется с помощью пайки, выдерживает высокое давление. Не склонна к коррозии или появлению отложений на внутренних стенках трубок.
• Металлопластик. Трубы появились относительно недавно. Их основная ценность состоит в простоте монтажа — для него не требуется сварка, все соединения выполняются с помощью гаечных ключей. Металлопластиковые трубы обладают пластичностью, позволяющей в ряде случаев обходиться без фитингов.
• Полипропилен. Для его монтажа используется специальный паяльник, но он недорогой, как и сами трубопроводы. В последнее время этот материал активно применяется для сборки систем в частных домах, поскольку при замерзании такие трубы не лопаются. Собранная из полипропиленовых труб автономная система останется целой в случае аварии, что высоко ценится пользователями. Стенки трубопроводов довольно толстые, что некоторым кажется недостатком.
• Полиэтилен низкого давления (ПНД). Эти трубы также не разрывает замерзшая вода. Однако, для отопительной системы ПНД трубы не годятся, поскольку имеют низкую рабочую температуру. Они могут быть использованы только для наружной части систем теплого пола.

Выбор наиболее подходящего материала обусловлен возможностями и предпочтениями владельца дома.

Рекомендуется делать систему с некоторым запасом прочности, поскольку переделывать ее в отделанном и благоустроенном доме чрезвычайно дорого и затруднительно.

Блок: 5/12 | Кол-во символов: 1979
Источник: https://expert-dacha.pro/otoplenie/kotly-ot/gazovye-k/obvyazka-gk.html

Подключение двухконтурных газовых котлов

Двухконтурный котел в отличие от одноконтурного нагревательного прибора имеет универсальное предназначение. Такой агрегат для бытовых нужд греет воду и одновременно поддерживает необходимый температурный режим в двухконтурной системе отопления.

Особенность двухконтурных котлов в том, что в процессе расходования горячей воды не происходит параллельная работа обеих контуров. Это означает, что обвязка настенного двухконтурного газового котла не зависит от вида обогрева и всегда одинакова. Радиаторы и теплоноситель по причине большого размера труб охлаждаются достаточно долго.

Существует еще одна особенность: если выполняется обвязка двухконтурного газового котла, тогда нельзя использовать естественную циркуляцию воды. Многие модели имеют в комплекте специальный насос, поскольку без него после того, как генератор прекращает нагреваться, останавливается движение теплоносителя и установка приступает к повторному нагреву, что занимает гораздо больше времени и в итоге радиаторы начинают неравномерно обогревать помещение (прочитайте: «Правильная схема подключения двухконтурного газового котла»).

Блок: 5/8 | Кол-во символов: 1165
Источник: https://teplospec.com/gazovoe-otoplenie/kachestvennaya-obvyazka-dvukhkonturnogo-gazovogo-kotla-effektivnaya-ekonomiya.html

Особенности подключения твердотопливных котлов

Котлы данного типа не имеют функции регулирования подачи тепла. Сгорание топлива нельзя прервать, поэтому в случае отключения подачи электричества остановится насос, отвечающий за принудительное движение теплоносителя. Тем не менее, нагрев будет продолжаться, и давление расти. Развивающийся процесс выведет из строя всю систему. Чтобы исключить подобные моменты предусмотрено несколько видов аварийных схем, позволяющих сбрасывать лишнее тепло. Это:

1. Своевременная подача холодной воды.
2. Подсоединение аккумуляторных батарей к насосу.
3. Наличие гравитационного контура.
4. Дополнительный аварийный контур.

Для твердотопливных котлов обвязка играет важную роль — качественное подключение позволит создать саморегулирующую систему. Поэтому тонкости монтажа лучше доверить умелым рукам специалистов.

Гравитационное отопление

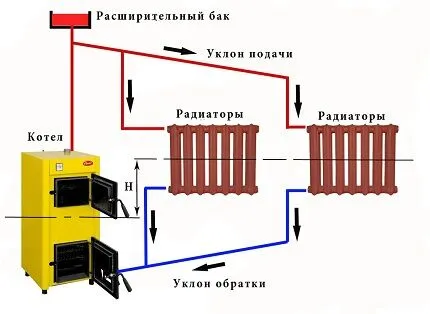

Необходимо обратить внимание на принципы циркуляции теплоносителя по контуру отопления. Это — гравитационный — естественное движение теплоносителя и контур с принудительной циркуляцией. Отличительной особенностью этих видов является присутствие или отсутствие узла, принуждающего горячую воду двигаться.

В системе естественной циркуляции движение в замкнутой системе происходит под воздействием законов физики. Процесс обусловлен показателями разницы плотности воды. Этот вид отопления исключает потребление электроэнергии.

Система с естественной циркуляцией автоматически регулироваться не может, и это потребует наличия труб с большим диаметром, что отразится на интерьере помещения и большей стоимости. В случае если сеть подвержена периодическим перепадам напряжения, лучшим вариантом будет именно такая организация обогрева. Система надежна в эксплуатации и не требует к себе внимания. Схема естественного движения подойдет для небольшой площади, хотя в настоящее время считается «прошлым веком».

Преимущества системы с естественной циркуляцией:

1. Простота монтажа.
2. Независимость от поставки электроэнергии.
3. Бюджетность варианта.
4. Надежное функционирование и эксплуатация.

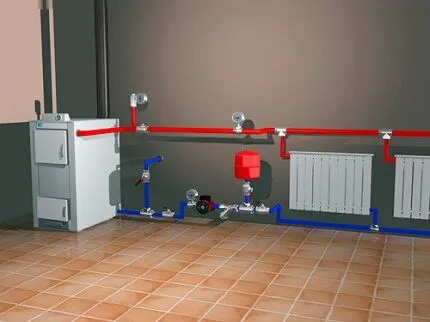

Система отопления принудительного типа

Принудительная циркуляция обеспечивает создание необходимого напора за счет работы электронасосов. Контур с принудительной циркуляцией отличается комфортностью, поскольку управляется автоматически при условии стабильной подачи электроэнергии. Для каждой комнаты допустимо выбирать отдельные температурные параметры, контролирующиеся датчиками системы.

Недостатки системы:

1. Сложная схема обвязки.
2. Неизбежная балансировка деталей.
3. Дорогое сервисное обслуживание.
4. Высокая стоимость комплектующих деталей.

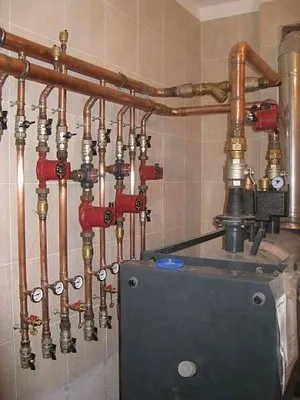

Любая из систем установки требует определенного числа дополнительных деталей. Вариант монтажа на первично-вторичных кольцах не подразумевает большого наличия элементов крепления и соединения, но вместо их потребуется установка насосов на отопительные кольца. Система, состоящая из колец, вместе с напольным котлом дополняются гребенками— коллекторами отопления, равномерно распределяющих подачу теплоносителя к нагревательным элементам.

Блок: 5/9 | Кол-во символов: 2991
Источник: https://teplo.guru/kotly/obvyazka-kotla-svoimi-rukami.html

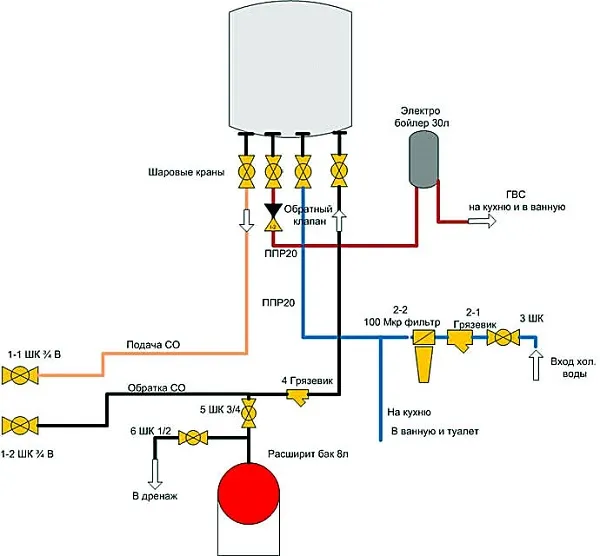

Принципиальная схема обвязки

Эффективность отопления зависит от точности подключения. Общая схема обвязки для котлов всех типов, включая твердотопливные и конденсационные виды несложная, и выглядит так:

1. Котел.
2. Радиатор.
3. Гайки «американки» — для крепления котла к отопительной системе.
4. Шаровые краны— для отсоединения котла от системы.
5. Фильтры для очистки — защитят от нестандартных фракций воды.
6. Термоголовки, тройники, краны Маевского
7. Уголки и тройники.
8. Клапаны: проходные, разделительные, воздушные и предохранительные.
9. Расширительные бачки.
10. Теплосчетчики.
11. Манометры, термометры, гидравлические разделители, циркуляционный насос.
12. Хомуты и другие детали крепления.

Блок: 6/9 | Кол-во символов: 654
Источник: https://teplo.guru/kotly/obvyazka-kotla-svoimi-rukami.html

Двухконтурный котел

Теперь рассмотрим отличие схемы отопления загородного дома с использованием двухконтурного котла.

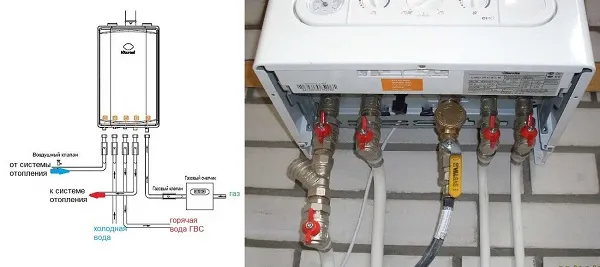

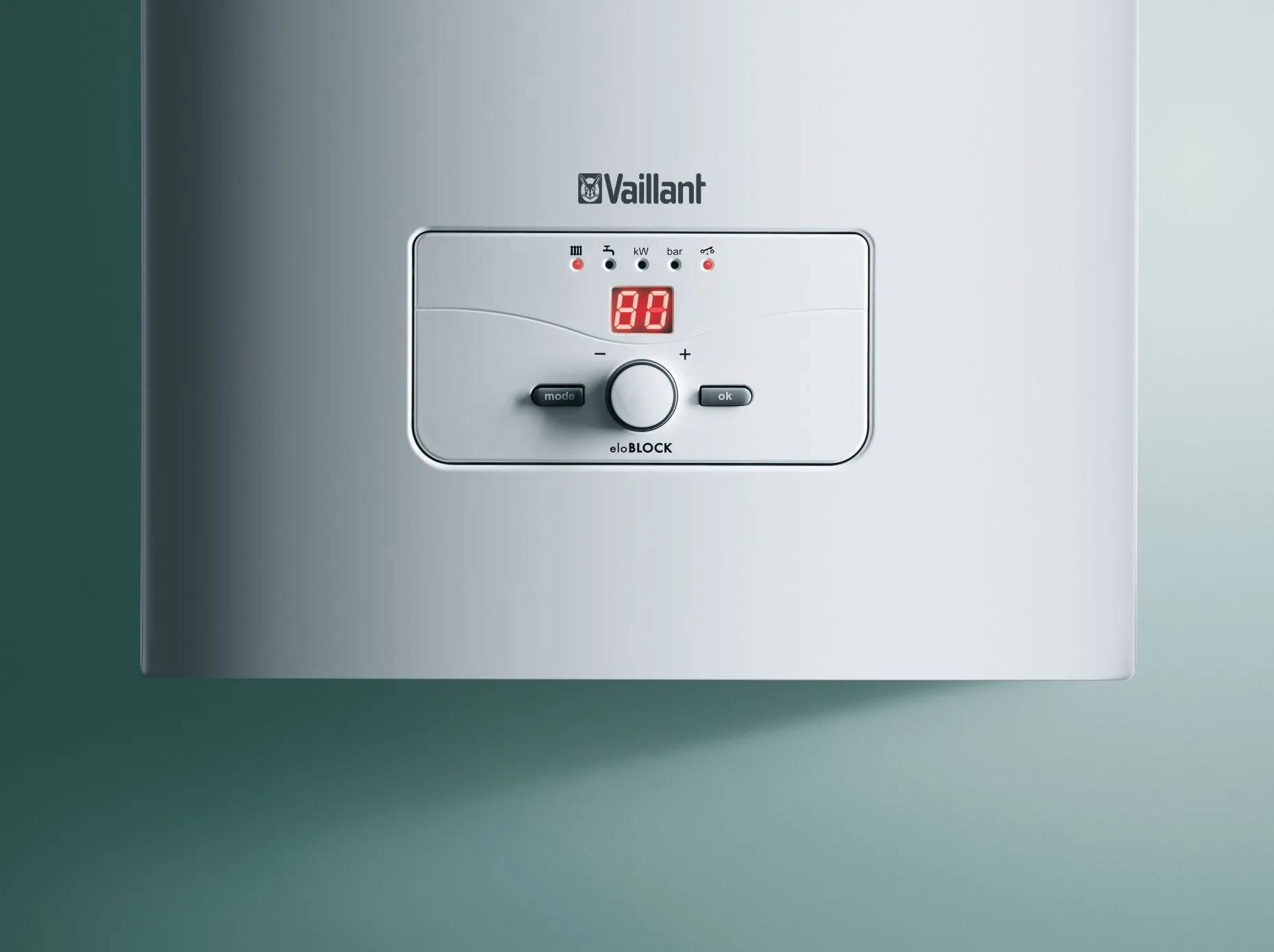

Агрегат такого типа отличается от одноконтурного аналога универсальным назначением: поддерживает градусный режим теплоносителя в контуре отопления, и нагревает воду для бытовых нужд. Одноконтурные генераторы тоже косвенным образом могут нагревать воду. Процесс теплоотдачи у них происходит во время прохождения теплоносителя через вторичный теплообменник.

Отличие двухконтурного котла состоит в прямой отдаче тепловой энергии воде. Его особенностью является то, что при расходе горячей воды теплоноситель не нагревается. Параллельная работа двух контуров исключена. Практика показала, что для домов с качественной теплоизоляцией, а значит, с тепловой инерционностью, режим функционирования котла не принципиален. И схема отопления будет одинаковой при любом типе обогрева. Радиаторы и теплоноситель предусматривают долгое охлаждение. Подобный результат обусловлен выбором радиаторов с большой вместимостью и широким диаметром труб. Большой объем горячей воды можно получить комбинированием одноконтурной конструкции и нагревательной колонки. Для домов с большим количеством кв. м. работа котла не имеет принципиального значения, и схемы отопления котлов будут аналогичны.

Особенности подключения

Двухконтурный котел не следует проектировать в сочетании с системой естественной циркуляции— после остановки нагрева теплоносителя движение быстро остановится. Процесс повторного нагрева происходит долго, и тепло в радиаторе распределяется неравномерно. Однако большинство моделей оснащены циркуляционным насосам.

Классический вариант обвязки котлов с двухтрубной схемой выглядит так. Горячая вода поднимается в подающий трубопровод, охватывающий дом вверху. Потом теплоноситель проходит через подключенные стояки с приборами обогрева, не размыкающие стояк полностью. Радиаторы оснащены перемычкой и дросселем, необходимые для регулировки тепла. Нужен отсекающий вентиль на второй линии подводки. Воздухоотводчик крепится в верхней части контура расширительного бака.

По нижнему подключению системы теплоноситель возвращается обратно. Преимущество схемы заключается в возможности работы в режиме естественной циркуляции. Разгонным коллекторов станет труба, по которой теплоноситель двигается к верхнему розливу.

Типичные ошибки в подключении

Неправильная выбранная мощность котла не обеспечит должный уровень обогрева. Она должна превышать параметры теплоотдачи по формуле 1кВ х10м2, поскольку в морозы тепло быстро рассеиваются через окна и двери. Мощность котла не влияет на расход топлива. Большой котел быстрее нагревает систему и, естественно, тратит больше ресурсов, но при этом реже включается.

Не следует забывать о притоке свежего воздуха в помещение, в котором находится котел. Это необходимо для процесса горения и особенно касается небольшой площади.

Блок: 7/9 | Кол-во символов: 2866
Источник: https://teplo.guru/kotly/obvyazka-kotla-svoimi-rukami.html

Схемы обвязки напольных котлов

Принудительного типа приборы отличаются простотой эксплуатации и считаются в эксплуатации более комфортными.

Управление отопительным агрегатом осуществляется в автоматическом режиме. Среди преимуществ следует отметить, что для отдельных помещений можно устанавливать определенную температуру, благодаря наличию датчиков, контролирующих процесс обогрева.

Одновременно схема обвязки настенного газового котла имеет отрицательные стороны, среди которых:

• высокая цена на комплектующие изделия;
• сложность реализации обвязки, которую может выполнить только профессионал;
• необходимость в постоянной балансировке деталей;
• дороговизна сервисного обслуживания.

Если в доме обустроена сложная система теплоснабжения, к примеру, имеется «теплый пол» и батареи, то при движении теплоносителя можно заметить некую несогласованность. Поэтому для решения проблемы в схему обвязки включают гидравлическую развязку, образующую несколько контуров передвижения теплоносителей — общий и котловой.

Для гидроизоляции каждого контура устанавливают дополнительный теплообменник. Это потребуется для совмещения систем открытого и закрытого типа. Установки, относящиеся к раздельному типу, обязаны быть обустроены циркулярными насосами, системой безопасности и кранами (сливными и подпитывающими).

Как подключить газовый котел, подробно на видео:

Блок: 7/8 | Кол-во символов: 1389
Источник: https://teplospec.com/gazovoe-otoplenie/kachestvennaya-obvyazka-dvukhkonturnogo-gazovogo-kotla-effektivnaya-ekonomiya.html

Монтаж расширительного бака

При нагреве меняется плотность воды, и она расширяется. Если теплоносителю недостаточно места — начинает расти давление, приводящее к взрыву. При наличии бака излишки теплоносителя уходят в него. Такой подход — выход для поддержки стабильности давления. Размер бака также имеет значения.

Неопытность допускает неправильный выбор расширительного бака. Стоит иметь в виду, что они отличаются по назначению и цвету. Для отопительной системы используется бак красного цвета.

При подключении системы следует создать в баке нужное давление— заводские параметры обычно не соответствуют норме.

Блок: 8/9 | Кол-во символов: 610
Источник: https://teplo.guru/kotly/obvyazka-kotla-svoimi-rukami.html

Самая популярная схема

Рассмотрим порядок создания наиболее популярного вида обвязки — прямой. Наиболее распространены энергозависимые котлы, поэтому будет описана схема обвязки с имеющимся циркуляционным насосом.

Необходимые действия:

Монтаж всех устройств

Выполняется установка всех радиаторов, умывальников, ванн или душевых кабинок, кухонной мойки. Необходимо, чтобы к моменту соединения элементов отопительного контура или ГВС все элементы были установлены и готовы к подключению.

Особенно важна готовность отопительной линии, так как контур ГВС работает на выдачу и может наращиваться в процессе эксплуатации.

Подключение трубопроводов системы отопления

Все радиаторы последовательно соединяются между собой трубопроводами. Один конец подключается к промой линии (подаче) котла, второй — к обратной.

Важно обеспечить герметичность и целостность системы. Для исключения ошибок следует постоянно сверяться со схемой обвязки, созданной во время проектирования системы.

Подключение ГВС

Устанавливается трубопровод,Присоединенный к патрубку ГВС газового котла. В разрыв через тройники подключаются отводы для смесителей. Рекомендуется каждый смеситель снабдить собственными шаровыми кранами для отсечки подачи воды при возникновении необходимости.

Последним действием станет подключение котла к линии питания — подаче холодной воды. После этого можно произвести пробный запуск и проверить качество работы и целостность всех трубопроводов.

Все обнаруженные ошибки немедленно устраняются, для чего систему останавливают, сливают воду и выполняют переналадку контура.

Блок: 9/12 | Кол-во символов: 1568
Источник: https://expert-dacha.pro/otoplenie/kotly-ot/gazovye-k/obvyazka-gk.html

Предохранительные клапаны

При открытой системе отопления они не используется. Назначение клапана — уберечь котел от повреждений в случае резкого повышения давления. Обычно о клапане забывают или устанавливают модель или группу безопасности с другими характеристиками.

Во время реагирования клапана часть воды вытекает из системы, что обеспечивает сброс давления и защиту. Вставлять трубку для отвода в канализацию не следует, поскольку причина снижения давления не будет ясна. Можно обойтись воронкой. Кстати, нет нужды забрасывать септик в теплоноситель.

Воздухоотводчик . Деталь необходимо ставить сразу после монтирования котла, чтобы избежать «завоздушивания». Зачастую его забывают просто открыть. Это свойственно и для настенных вариантов с заводской функцией. К слову, циркуляционный насос тоже проветривается.

Воздушник должен стоять строго вертикально вверх. В случае, когда он начинает протекать, перед ним стоит отсечной клапан, поэтому замена на новый займет пару минут.

Циркуляционный насос. Насос исправно будет работать только при горизонтальном положении оси, и такое положение заметно продлит «жизнь» подшипникам.

Механизм желательно защитить от грязи и мусора извне. Отдельно продаются сетчатые фильтры

Радиаторы. Недочеты при подключении панельного радиатора к теплоносителю. Проект радиаторов подразумевает подсоединение подающей трубы к внутреннему парубку, находящемуся почти в центре, и к крайнему — в обратной трубе. Обратный порядок соединения снизит в два раза теплоотдачу радиатора. Кстати, декоративные экраны нарушают теплообмен на 10- 20%.

Грамотный монтаж и верность расчетов мощности помогут создать максимальный комфорт для проживания в загородном доме в любое время года.

Блок: 9/9 | Кол-во символов: 1698
Источник: https://teplo.guru/kotly/obvyazka-kotla-svoimi-rukami.html

Выводы и полезное видео по теме

Предлагаем несколько видеоуроков, которые помогут решить задачу обвязки газового котла.

Видео #1. Советы мастера по обвязке котла полипропиленом (простая схема):

Видео #2. Инструкция по монтажу сложной обвязки настенной модели котла:

Видео #3. Нюансы подключения напольной модели:

Желательно выбрать такую схему газовой обвязки, которую можно смонтировать без посторонней помощи. Однако если есть сомнения, совет профессионала никак не помешает.

Особое внимание обратите на выбор материала трубопроводов, позаботьтесь об установке фильтра для очистки теплоносителя. Гладкие внутренние стенки труб и чистая вода в них – залог длительной и стабильной работы отопительной системы.

Пишите, пожалуйста, в расположенном ниже блоке. Не исключено, что вам известны технические тонкости обвязки котла, не отмеченные в статье. Делитесь полезной информацией, задавайте вопросы, размещайте фото по теме статьи.

Блок: 8/8 | Кол-во символов: 926
Источник: https://sovet-ingenera.com/otoplenie/kotly/sxema-obvyazki-gazovogo-kotla-otopleniya.html

Отзывы

Рассмотрим отзывы владельцев автономных систем отопления:

Если система не имеет дополнительных линий или контуров со своим температурным режимом, сборка обвязки не представляет существенной сложности и выполняется достаточно быстро.

Длительность производства работ зависит от размеров отопительного контура.

Блок: 10/12 | Кол-во символов: 320
Источник: https://expert-dacha.pro/otoplenie/kotly-ot/gazovye-k/obvyazka-gk.html

Кол-во блоков: 28 | Общее кол-во символов: 48213
Количество использованных доноров: 7
Информация по каждому донору:

1. https://expert-dacha.pro/otoplenie/kotly-ot/gazovye-k/obvyazka-gk.html: использовано 6 блоков из 12, кол-во символов 7052 (15%)
2. https://teplo.guru/kotly/obvyazka-kotla-svoimi-rukami.html: использовано 6 блоков из 9, кол-во символов 9574 (20%)
3. https://otoplenie-gid.ru/kotli/gazovie/737-obvyazka-gazovogo-kotla-otopleniya-shema: использовано 4 блоков из 6, кол-во символов 17486 (36%)
4. https://sovet-ingenera.com/otoplenie/kotly/sxema-obvyazki-gazovogo-kotla-otopleniya.html: использовано 4 блоков из 8, кол-во символов 8334 (17%)
5. https://teplospec.com/gazovoe-otoplenie/kachestvennaya-obvyazka-dvukhkonturnogo-gazovogo-kotla-effektivnaya-ekonomiya.html: использовано 3 блоков из 8, кол-во символов 3052 (6%)
6. https://cosmo-frost.ru/gazovye-kolonki-i-kotly/ustanovka-gazovye-kolonki-i-kotly/sxema-obvyazki-gazovogo-kotla-nastennogo-napolnogo-dvuxkonturnogo-odnokonturnogo/: использовано 1 блоков из 4, кол-во символов 1733 (4%)
7. https://pol-inform.ru/teplyi/pravila-obvyazki-dvukhkonturnogo-gazo/: использовано 2 блоков из 4, кол-во символов 982 (2%)

Где можно устанавливать настенный газовый котел?

На стену можно устанавливать настенный газовый котел в специально предназначенных для этого местах. Это могут быть котельные, технические помещения, отдельные шкафы или ниши, предназначенные для установки газового оборудования. Важно, чтобы установка котла соответствовала требованиям правил технической эксплуатации и производилась квалифицированными специалистами. Также необходимо учитывать доступ к котлу для обслуживания и ремонта.
