Ищете универсальное решение для отдыха на природе? Познакомьтесь с мангалом с коптильней из газового баллона 3 в одном! Наша статья предлагает чертежи, схемы, размеры и фото самоделок, а также видео работы и отзывы владельцев, помогающие создать удобное и функциональное сооружение для барбекю и копчения.

Обладатели приусадебных участков любят побаловать свою семью и друзей сделанными на костре продуктами. Однако не каждый имеет барбекю для приготовления шашлыков. Мангал с коптильней из газового баллона – отличное решение. Многофункциональная конструкция позволяет не только приготовить шашлык, но и закоптить рыбу, сварить шурпу или плов в казане.

Сооружение из трех газовых баллонов позволяет коптить продукты горячим и холодным способом

1. Чертежи, размеры и схемы мангалов-коптилен из газового баллона
2. Какие инструменты и материалы потребуются
3. Какие баллоны можно использовать
4. Подготовка баллона
5. Как сделать мангал-коптильню из 2 газовых баллонов своими руками
6. Как сделать мангал-коптильню из 3 газовых баллонов своими руками
7. Заключение
8. Отзывы владельцев о мангалах-коптильнях из газовых баллонов

Чертежи, размеры и схемы мангалов-коптилен из газового баллона

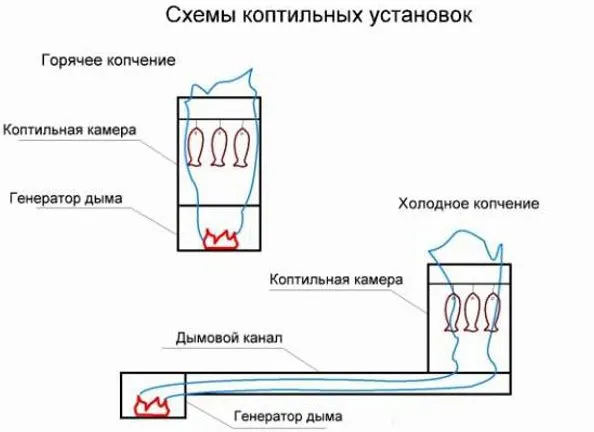

Многофункциональная печь доставляет неудобства при разработке проекта. Каждый сегмент работает в собственном режиме, поэтому учитывают все нюансы и составляют схему. Существуют два варианта копчения: холодным и горячим способом.

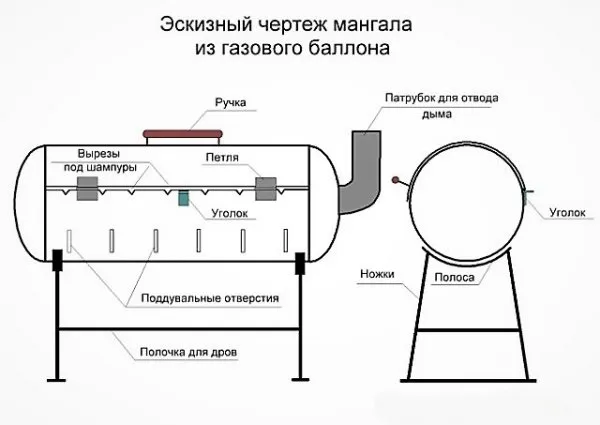

В зависимости от выбранной технологии приготовления продуктов, составляют чертеж мангала-коптильни из газового баллона

Приготовление мяса холодным способом происходит остывшим дымом, который поступает через трубу и остывает за это время. Продукты, сделанные таким методом, хранятся до шести месяцев.

Приготовление горячим способом происходит также при помощи дыма, однако он поступает из топки, расположенной под коптильней. Срок хранения продуктов до двух месяцев.

Элементы конструкции будут удалены друг от друга на разное расстояние, чтобы сохранить принцип приготовления продуктов

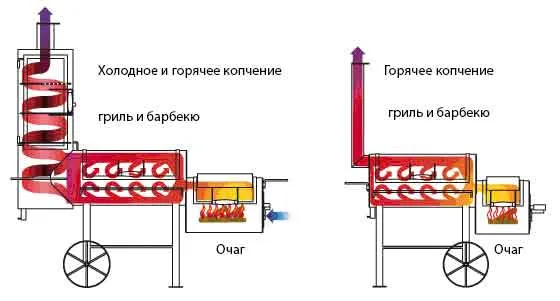

Чтобы сделать из газового баллона коптилку-мангал, выбирают методы обработки рыбы и мяса. В зависимости от того, сколько функций должна иметь печь, выбирают схему. При этом учитывают стандартные размеры каждого из элементов и соотносят показатели в единой конструкции.

Средняя длина мангала 80-100 см. Расстояние между шампурами примерно 10 см. От того, какое количество шашлыка требуется приготовить одновременно, рассчитывают общую длину. Ширину регулируют длиной шампура. Производители выпускают их 30-50см. Поэтому стандартная ширина 25-30 см. Высота мангала 20 см. Угли должны располагаться невысоко, чтобы не подгорели продукты, но и достаточно близко, чтобы хватало жара.

Стандартная высота готового мангала 80-100 см, в зависимости от места расположения

Обычно мангал производят из листового железа толщиной 2 мм. Преимущества использованных газовых баллонов:

• толщина стенок 2-4 мм;
• стоимость невысока, их приобретают в пунктах приема металлолома;
• обтекаемая форма способствует хорошей циркуляции дыма;
• компактное интересное сооружение;
• корпус практически готов, процесс изготовления сводится к проделыванию отверстий и соединению частей между собой.

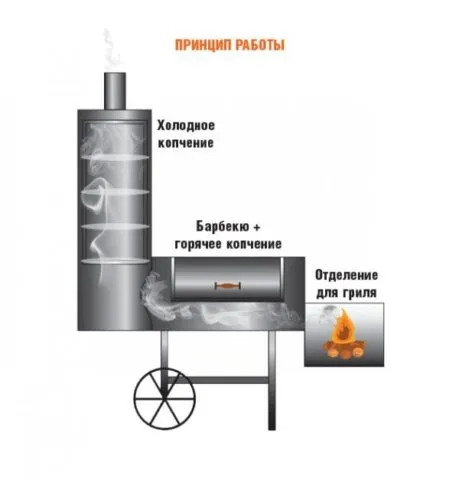

Внимание! Для многофункционального мангала-коптильни потребуются 2-3 газовых баллона. Первый идет под топку, второй под дымогенератор, коптильню и зоны барбекю, третий – для коптильной камеры холодным способом.

На этапе проектирования продумывают удобное размещение шампуров, казана, крышки от топки и полок

При правильном соединении получаются многофункциональные конструкции из газового баллона. Любая печь обязательно включает трубу и дымогенератор. Т. к. конструкция тяжелая, продумывают крепление колес для перемещения мангала-коптильни по участку. Под очагом делают стационарные ножки.

Мангал коптильню часто декорируют коваными элементами, которые несут не только функцию украшения, но и выполняют задачи поддержки крышки

Какие инструменты и материалы потребуются

Мангал-коптильню делают из пропановых баллонов. Помимо них, потребуются некоторые инструменты и материалы:

• 2-3 газовых баллона;
• болгарка;
• решетка и крюки для подвешивания;
• колосники или арматура;
• гайки и болты;
• кованые элементы;
• 2 колеса;
• труба сечением 10 см;
• сварочный аппарат.

Какие баллоны можно использовать

Для изготовления мангала-коптильни потребуются газовые баллоны. Чаще всего применяют АГ-50 вместимостью 50 л.

Любой, даже пустой баллон содержит остатки газа. Перед использованием открывают аккуратно вентиль и выливают жидкость в емкость с крышкой. Газ имеет неприятный запах и может быть токсичен, поэтому выливать его на землю не рекомендуют.

Подготовка баллона

Самоделка мангал коптильня из газовых баллонов проста в изготовлении. Перед началом работ производят предварительную подготовку. Гаечным ключом открывают вентиль. Чтобы весь газ вышел, баллон опускают в емкость, наполненную водой.

Баллон заполняют водой с мылом, закрывают пробкой и прокатывают вперед-назад по земле, сливают воду в место, отдаленное от людей и животных

Чтобы избежать в дальнейшем возгорания от искры, проверяют на воспламеняемость. Если тщательно промыли водой и мылом, газ должен весь испариться. Затем приступают к удалению ненужных частей. С верхней при помощи болгарки отрезают вентиль и кожух, в котором он находился.

Все работы производят в очках, защитном костюме и перчатках

Как сделать мангал-коптильню из 2 газовых баллонов своими руками

Для работ потребуются два АГ-50 вместимостью 50 л.

Пошаговая инструкция по изготовлению печи мангала-коптильни из двух газовых баллонов:

1. С днища срезают ободок. Баллон зачищают при помощи шлифовального круга для болгарки. Затем переходят к разметке. От срединного шва отступают в обе стороны по 24 см и чертят линию при помощи мела. От нижнего и верхнего кругового швов отступают 3 см.



   По намеченной линии диском по металлу для болгарки выпиливают отверстие для будущей дверцы

2. К отрезанной части и баллону с одной длинной стороны крепят сваркой дверные петли. Оставляют зазор 1 см. На противоположной части баллона выпиливают проем для размещения шампуров с шагом 10 см. Под дверцей проделывают отверстия для подачи воздуха с шагом 5 см, диаметром 1 см.



   При помощи сверла по металлу толщиной 1 см проделывают отверстия

3. К баллону приваривают ножки из металлического профиля 2*4 см длиной 80 см. Выпиливают болгаркой проемы для дымохода: круглое, овальное входное отверстие для горячего копчения и мангала, квадратное на днище – для заслонки.



   Изнутри поверхность шлифуют насадкой для болгарки

4. Для дымогенератора второй баллон разрезают пополам, отрезают днище и сваривают его с первой половиной. Вырезают дверку и проемы. Изнутри на расстоянии от днища 15 см приваривают уголки. На них размещают решетку для опилок.



   Вместо решетки можно использовать сетку

5. На днище малого и большого отсеков вдоль квадратных отверстий крепят сваркой с двух сторон стальной уголок. Длина равна двум сторонам проема для удобного пользования заслонкой.



   К заслонке приваривают болт, на него накручивают деревянную ручку

6. К верхней части мангала-коптильни крепят сваркой трубу диаметром 10 см длиной 1,5 м. Овальные отверстия топки и барбекю приваривают друг к другу.



   Швы затачивают диском по металлу для болгарки

7. Переходят к декорированию печи. Крепят сваркой ручки, кованые декоративные элементы. Шлифуют и обезжиривают поверхность. Окрашивают аэрозольной термостойкой краской, выдерживающей 900 0С.



   Чтобы краска дольше держалась, ее подвергают огню

Как сделать мангал-коптильню из 3 газовых баллонов своими руками

Чтобы готовить продукты холодного копчения, изготавливают печь из трех элементов.

Этапы работ по сооружению мангала из газового баллона с нижней коптильней:

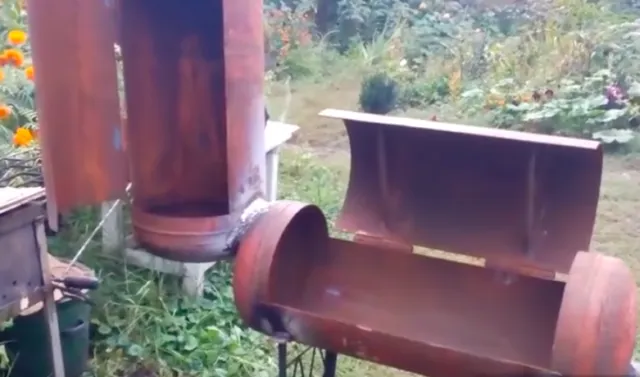

1. Подготавливают три газовых баллона. В части для мангала вырезают дверки, отступив от центрального шва по 24 см в обе стороны. Присоединяют их при помощи петель. Слева вверху делают овальный проем.



   Оставляют зазор толщиной 0,5-1 см для лучшего движения двери

2. Для коптильни от центрального шва отступают по 30 см и вырезают проем для дверки. Приваривают петли и ручку. В коптильне крышка должна закрываться вплотную, поэтому при необходимости подтачивают края. Снизу справа делают овальный проем. Сверху обозначают проем диаметром 11 см. К нему крепят сваркой трубу диаметром 10,6 см длиной 1-1,2 м.



   Все швы аккуратно затачивают болгаркой

3. Мангальную часть устанавливают на станину. Приваривают коптильню к мангалу.



   Следят, чтобы в швах не было отверстий, конструкция должна быть герметичной

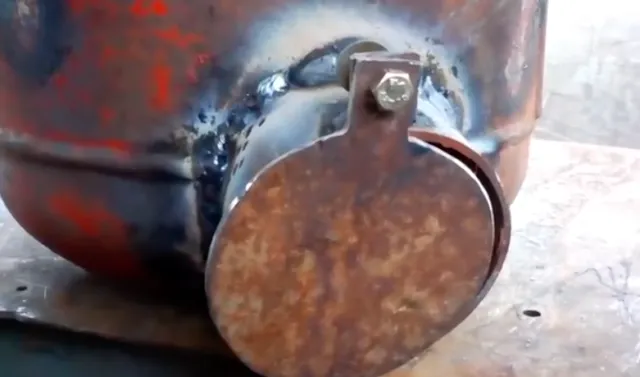

4. Из третьего газового баллона делают топку. Распиливают его пополам. Сбоку снизу делают проем 110 см, крепят сваркой отрезок трубы 10,6 см диаметром и длиной 5-10 см для поддувала. К трубе приваривают 2 см уголка. В центре сверлят проем диаметром 1 см. Из куска листового металла изготавливают заслонку по диаметру. При помощи болта и гайки скрепляют трубу и заслон.



   К затвору приваривают ручку

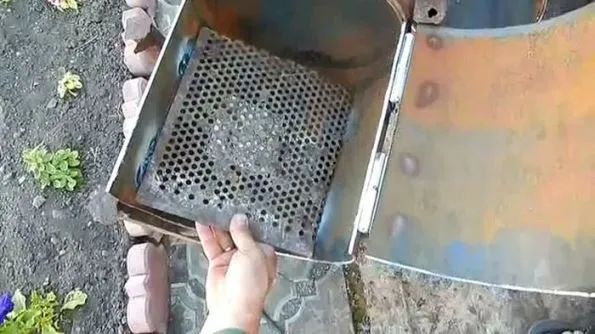

5. Выпиливают дверку 20*20 см. Крепят ее при помощи петель. Внутри печи отступают от днища 10 см и приваривают по сторонам уголки. На них устанавливают решетку для размещения опилок.



   Решетку не приваривают, т. к. она должна выниматься для очистки

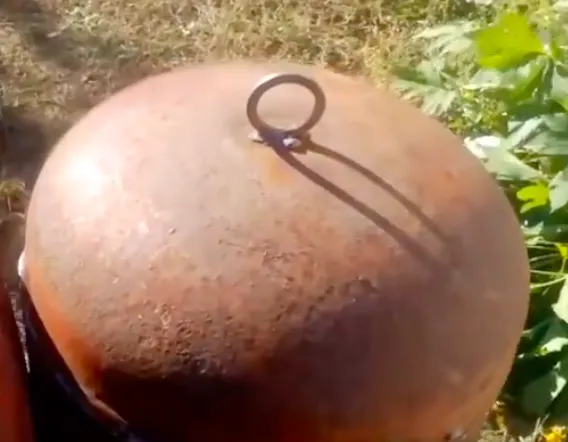

6. Крышку делают из оставшейся части баллона. Отрезают 20 см. Соединяют топку и крышку петлями. Сверху крепят сваркой ручку.



   Чтобы топку использовать под мангал-коптильню, устанавливают половину автомобильного диска

7. В топке сверху справа делают проем диаметром 110 см. При помощи трубы 10,6 см соединяют коптильню и печь. В зону барбекю изнутри по сторонам приваривают уголок и устанавливают решетку. К дверцам крепят сваркой ручки.



   Поверхность мангала-коптильни из газовых баллонов шлифуют при помощи болгарки и окрашивают термостойкой краской

Заключение

Мангал с коптильней из газового баллона изготовить своими руками по инструкции не составляет труда. Печь будет долго радовать семью и друзей вкусными продуктами. Мангальную зону можно использовать для приготовления блюд горячего копчения, барбекю и шашлыка.

Отзывы владельцев о мангалах-коптильнях из газовых баллонов

Евгений Алехин, 41 год, г. Абинск.

Испытывал горячее копчение. Понял, что нужно немного доработать. Сделал поддувало. Работать стало удобнее. Затем жарил шашлыки. Выяснил, что решетка стоит низко, мясо подгорало, пришлось поднимать. После всех доработок мангал коптильня из газовых баллонов работает прекрасно. Радует друзей и все мое семейство.

Александр Нахабин, 38 лет, г. Омск.

У мангала-коптильни имеются очевидные достоинства: держит долго тепло, при закрытой крышке огонь прекращает гореть. Тяга хорошая даже без длинной трубы. Конструкция получилась тяжелая. Переносим вдвоем. Как-нибудь приделаю колеса. Мне мангал-коптильня обошлась в стоимость термостойкой краски. Все остальное нашлось в хозяйстве.
