Как подключить варочную панель и духовой шкаф к одному проводу питания

Хотите узнать, как правильно подключить варочную панель и духовой шкаф к одному проводу питания? Наша статья предоставляет пошаговую инструкцию, чтобы безопасно объединить эти кухонные приборы в одну систему. Изучайте, как подключить варочную панель и духовку к одному кабелю, чтобы упростить и оптимизировать работу вашей кухни.

При производстве ремонта на кухне очень часто возникает вопрос: как именно подключить варочную панель и духовой шкаф так, чтобы это было безопасно и не требовало больших затрат сил и денежных средств? Производители и продавцы электроприборов всегда рекомендуют доверить подключение профессионалам, но чаще всего данная услуга стоит дорого или является дополнительной опцией, навязываемой продавцом покупателю.

Как показывает практика, вопрос подключения духового шкафа и варочной панели может решить самостоятельно даже человек, который никогда не был связан с электрикой, но имеющий желание разобраться в этом и хотя бы минимальный набор инструментов.

Как правильно подключить электрический духовой шкаф и варочную панель: выбор кабеля, розетки с вилкой, автомата и схемы подключения

Далее мы разберемся в этом непростом деле: как же все-таки подключить варочную панель и духовой шкаф?

Задача

Для начала, давайте поймем задачу, которую будем решать в этой статье. Так получилось, что на кухне для питания электроплиты есть один электрический кабель. И получилось это не обязательно по ошибке строителей, которые вывели один кабель для электрической плиты.

Все кухни в стандартных многоквартирных домах, проектируются на установку стационарной электроплиты для которой нет необходимости разделять питание варочной панели и духовки.

Отсюда вполне распространенная проблема, как подключить раздельную духовку и варочную панель к одному кабелю электропитания.



Монтажная операция

Под варочной панелью скрывается понятие обыкновенной электроплитки. Несмотря на небольшой по площади печки, установить её предстоит в кухонную мебель с использованием всех предусмотренных мер безопасности. Чтобы ничто не помешало в ходе производства лучше заранее подготовить необходимый инструментарий в виде:

  • электродрели
  • электролобзика
  • отвертки
  • ножа
  • линейки, угольника, карандаша
  • листа картона

Для выреза места под печку предстоит сделать шаблон на картоне, перенести туда данные параметров — ширины и длины корпуса плиты. Их можно самостоятельно измерить или взять из паспорта изделия.

На столешнице тумбы, где предстоит стоять печке, вырезают по линиям шаблона нужную конфигурацию отверстия. Иногда в кухонные гарнитуры входят специальные напольные шкафы, в которые можно вставить стандартную духовку и плиту.

Следующим моментом служит создание своеобразной ниши, куда будет установлена панель

По размеченному прямоугольнику, начиная с углов осторожно, чтобы не образовались не нужные сколы, делают сверлом отверстия, заканчивают работу выпиливанием с мелкими зубьями лобзиком

В результате получится окно, туда опускают панель варки, места соединения предстоит обработать специальными веществами. Можно выбрать герметик или уплотнитель нужно, чтобы он был на силиконе. Для удобной посадки техники в созданное для него место, его можно корректировать — расширять или сужать инструментом. В комплекте должны находиться зажимы для более надежного закрепления панели со столешницей. В заключение предстоит убрать излишки материала обработки.

Планируйте свои покупки

Давайте подумаем, как разумный человек будет покупать духовку и панель.

Вариант 1. Есть проводка нет бытовых приборов

На кухне сделана электропроводка, новая или старая, не важно. Есть один вывод для электроплиты, кабель которого имеет вполне определенные сечения жил и материал.

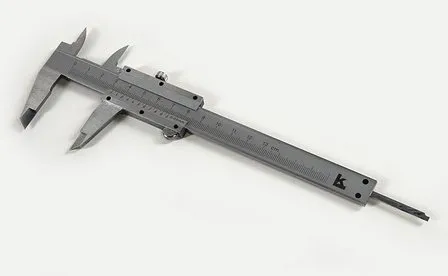

Если вы не знаете сечение кабеля, то отключи электропитание кабеля и, сняв, 10 мм изоляции с одной из жил, нужно штангель циркулем замерить диаметр жилы и по формуле: S=π×d²÷4 (пи D квадрат разделить на 4) посчитать сечение жилы кабеля.

  • Если у вас всё не совсем плохо, то сечение жил будет 4 или 6 мм2.
  • Если дом не старше 2001 года, то жилы будут медные;
  • Если дом старой постройки, то жилы будут алюминиевые.

Этих данных вполне достаточно, чтобы рассчитать суммарную максимальную мощность панели и духового шкафа, который нужно покупать.

Расчет мощности

Расчет мощности проводится по рекомендациям проектирования электропроводки на основе базовых таблиц из ПУЭ 7 (правила устройства электроустановок, изд.7). Вот эта таблица в красивом виде.

Как видим по таблице сечений и мощности:

Электрический кабель с медными жилами 4 мм, нормально работает (не перегревается) если максимальная мощность работающих приборов не превышает:

  • Медный кабель 6 мм² держит мощность: 7,4 кВт при скрытой проводке и 11 кВт проложенный в коробе или открыто.
  • Медный кабель 4 мм² держит мощность: 5,9 кВт при скрытой проводке и 9 кВт проложенный открыто.
  • Алюминиевый кабель 4 мм² держит мощность: 4,6 кВт и 7 кВт соответственно.
  • Алюминиевый кабель 6 мм² держит мощность: 8,5 кВт и 5,7 кВт.

Важно! Именно эти расчеты должны быть условием выбора мощностей варочной панели и духового шкафа.

Если выбора приборов по мощности не было, и вам, предположим их подарили, то для правильного подключения варочной панели и духового шкафа нужно проложить два отдельных электрических кабеля от щита до места установки приборов, выбрав сечения кабелей по той же таблице, только, наоборот, по мощности смотрим сечение.

Заземление электрической плиты

Электрическая плита обязательно подлежит заземлению. Все работы в домах делят на 2

  • наличие общего заземляющего контура;
  • отсутствие заземляющего контура.

В первом случае понадобится медный гибкий провод сечением не менее 2,5 мм2, который необходимо проложить от электрического щита и подсоединить к корпусу плиты. Во втором случае поможет установка УЗО, выполнение зануления (используют проводник защитный нулевой) или оба способа вместе.

Там, где отсутствует централизованное газоснабжение, электрическая плита необходимое кухонное устройство и от того, как она подключена, зависит ее эксплуатация и срок пользования

При выборе кабеля или провода необходимо правильно подобрать марку, сечение провода и его количество, а также обратить внимание на производителя этого товара

И не забывайте, что электрический ток – источник повышенной опасности, приводящий к нежелательным последствиям. Поэтому, лучше доверить установку электрической плиты специалистам, которые знают все тонкости такого подключения, а также хорошо ориентируются в необходимых материалах, принадлежностях, приспособлениях и умеют пользоваться контрольно-измерительным прибором.

Практическое подключение варочной панели и духовки к одному кабелю

Предположим, у вас, для питания электрической плиты уже проложен кабель с медными жилами сечением 4 кв. мм. Питание 220 Вольт, кабель имеет три жилы (фаза, ноль рабочий, ноль защитный). По той же таблице, видим, что такой кабель держит суммарную мощность 5,9 кВт (таблица выше).

При этом не будем отвлекаться на коэффициенты спроса, то есть на вероятность того, что плита и духовка всегда будут работать вместе и на максимуме. Будем считать, что будут и коэффициент спроса равен 1.

Статья по теме: Угловая варочная поверхность: особенности, модели, правила установки

Вопрос. Реально найти варочную панель и духовой шкаф суммарной мощностью 5,9 кВт?

Если у вас не профессиональная кухня, речь о которой не идет, априори, мощность духового шкафа будет меньше мощности панели.

  • Средняя мощность панелей в пределах: 3,5-7 кВт.
  • Средняя мощность духовых шкафов в пределах: 2,5-4 кВт.

Очевидно, что если очень постараться, можно найти пару панель+духовка, суммарной мощностью до 5,9 кВт.

Примечание: На самом деле всё не так печально. Вряд ли вы будете включать все контура панели и духовку постоянно вместе. Поэтому коэффициент спроса для этой пары берут 0,7. Это значит что для нашего расчетного кабеля 3×4 мм, суммарная мощность нашей «парочки» может быть, 5,9÷0,7=8,4 кВт, что ближе к реальности выбора.

Вариант 2. Есть бытовые приборы нет проводки

У вас есть кухня и есть купленные или подаренные или выигранные варочная панель и духовой шкаф. В этом случае

  • Открываете технические паспорта к приборам и смотрите их максимальную мощность;
  • Суммируйте их и по таблице выше смотрите необходимое сечение кабеля;
  • Сверяете полученный результат с кабелем, имеющимся на кухне;

Если имеющийся кабель подходит, замечательно, можно проводить подключение варочной панели и духовки к одному кабелю.

Если имеющийся кабель НЕ подходит, его оставляете для варочной панели, а для духового шкафа, прокладываете новую электрическую цепь кабелем по мощности духовки (обычно хватает 3×2,5 мм) от щита или делает шлейф от другой розеточной группы, предварительно сделав аналогичный расчет.

Статья по теме: Расчет вытяжки кухни по площади помещения

Частые ошибки

Распространенная проблема: панель подключена, но самопроизвольно включается и отключается. Причина такой работы необязательно в неправильной установке.

Проблема вызывается разнообразными факторами: включенная защита от детей, попадание воды на сенсорные части оборудования или случайное нажатие не на те кнопки. Некоторые модели оснащены функцией распознавания посуды, и пока на панели не окажется кастрюля или сковородка, печка нагреваться не будет.

Еще одна частая проблема: функционируют только две конфорки из четырех имеющихся. Неработающие конфорки показывают остаточное тепло (на что указывает буква H). Ситуация вызвана блокированием, возникающим при однофазном подключении трехфазных моделей. Блокировка производится программным способом.

Поэтому прежде чем вмешиваться в клеммник подключения, рекомендуется заранее изучить документацию к оборудованию.

Практика подключения

Важно! Если у панели и у духовки есть электрические вилки на кабелях питания, их срезать нельзя. Этим вы нарушите правила гарантии и потеряете её. Поэтому два варианта подключения.

Вариант 1. Электрических вилок нет

Имеем два бытовых прибора, с кабельными выводами для подключения питания. Очень правильно сделать так:

Подготовить кабели бытовых приборов к подключению. Для подключения панелей и духовых шкафов используют электрические шнуры, типа, ПВС. Жилы шнуров многопроволочные. Для лучшего контакта на концы жил, нужно установить обжимные гильзы или контактные клеммы.

Для подключения мощных бытовых приборов, забудем о скрутках и пайках. Используем специальные клеммники, под названием, барьерные клеммные колодки.

Если нужна красота, прячем колодку в распределительную коробку, которую подбираем по внешнему виду.

Статья по теме: Размеры встроенных духовых шкафов: как не ошибиться с встройкой

Можно ли подключать кабель духового шкафа к колодке варочной панель?

У варочной панели довольно мощная колодка для подключения. В теории можно подключать кабель духового шкафа к этой колодке. Но только в теории. На практике, лучше этого не делать. Варочная панель стоит гораздо дороже барьерной колодки и не нужно её использовать для расключения проводов.

Итог подключения приборов без вилок и розеток

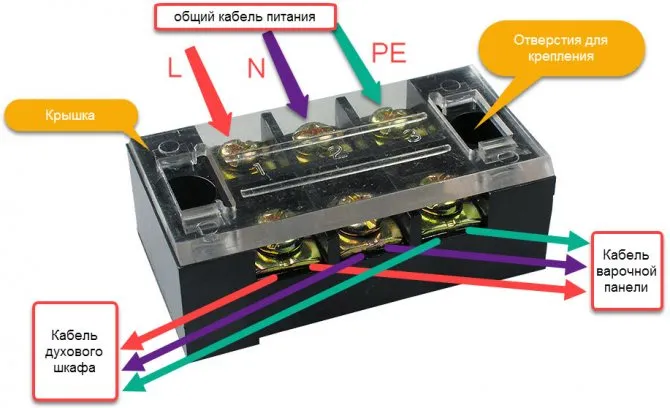

Получаем такое подключение. Питающий кабель подключается к барьерной колодке. Шнуры питания от варочной панели и духового шкафа, подключаются к той же барьерной колодке с соблюдением цветности жил. Соответствие цветов жил их назначению, смотрим в документации.

Примечание. Некоторые модели встроенной техники не комплектуются кабелями питания. Для них нужно купить гибкий питающий шнур, нужного сечения, например, ПВС.

Вариант 2. Электрические вилки (вилка) есть

Важно! Подключение по типу вилка-розетка допустимо, если сила тока при работе прибора не более 32 Ампер. Если прибор более мощный, контакты розетки будут греться и возможно возгорание.

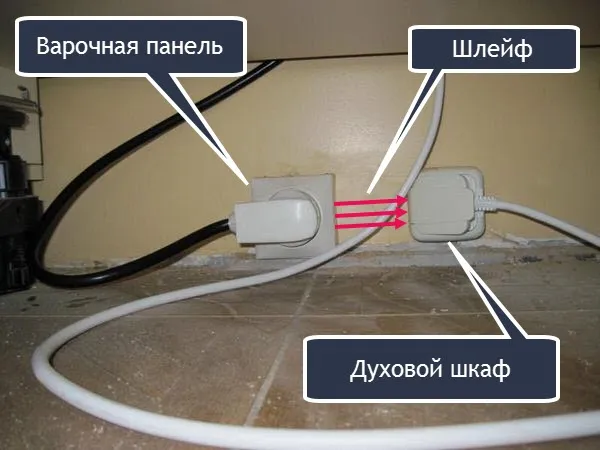

В этом случае используем шлейфование розеток. От розетки для варочной панели, прокладываем шлейф, кабелем того же сечения, ставим розетку и подключаем духовой шкаф.

Повторюсь, суммарная мощность панели и шкафа не должны превышать возможности кабеля. Сначала расчет (выше), потом шлейф.

Как самостоятельно подсоединить индукционную панель

Если уже имеется достаточно мощная изначально или модернизированная электросеть в доме, это существенно упрощает дело. Но все же нельзя просто так вставить вилку в обычную розетку и на этом успокоиться. Надо удостовериться, что параметры сети в квартире не ниже, чем требуется по инструкции. А в идеале следует обеспечивать даже лучшую защиту.

Если в техническом паспорте указано, что защита должна быть рассчитана на 30 А, то желательно применять защитные элементы сети на 25 А. Разобравшись с этим моментом, можно заняться и кабелем. Когда предусмотрено штатное подключение к выходящему кабелю, могут использоваться проводники:

  • черной или коричневой окраски (фаза);
  • желто-зеленого тона (защита);
  • синего и серого цветов (нейтраль).

Кабель для электрической варочной панели: какая нужна проводка для подключения

Иногда сечение провода в поперечнике не подходит. Сетевые шнуры с поперечным сечением 2,5 кв. мм должны защищаться переключателями с пониженным номинальным током. Чаще всего используются элементы типа В16. Но это накладывает очень жесткие ограничения на количество потребляемого тока. В противном случае выключатель может срабатывать, когда используется больше двух нагревательных полей.

Кабель для электрической варочной панели: какая нужна проводка для подключения

Некоторые индукционные устройства подключаются не при помощи проводов, а с использованием клемм. В таком случае конструкция имеет специальный терминал, обычно находящийся внизу. Но бывают и другие ситуации — к примеру, когда надо включить индукционную варочную панель в трехфазную сеть, рассчитанную на 380 В. В этом случае вместо трех фаз обычно используется две. Именно такой подход применяют большинство производителей.

Кабель для электрической варочной панели: какая нужна проводка для подключения

Вполне правильно и притом достаточно просто будет подсоединить два нагревательных поля к одной фазе, а два — к другой. В этом случае на одну фазу приходится два средних значения, а на другую — самый слабый и самый сильный ток. В подобной схеме нет необходимости применять серые кабели L3. В некоторых случаях возникает потребность связать между собой терминалы на плате.

Это очень простая задача: придется лишь использовать входящую в комплект плату. Провода закручиваются отверткой, и на этом работа заканчивается. Тут надо вернуться к подсоединению варочных панелей при помощи клемм и осветить эту тему более подробно. Кабель заканчивается в монтажной коробке. Если кабеля в комплекте нет, надо дополнительно покупать провод модели OMY (он же ШВВП).

Кабель для электрической варочной панели: какая нужна проводка для подключения

Правильно будет подсоединить нерабочую фазу к духовому шкафу. Это позволит равномерно загрузить фазу. В некоторых случаях используются обособленные кабели 3х2,5 м, идущие от распределяющих устройств. Тогда надо такие кабели подсоединять к однофазным переключателям наибольшей нагрузки. Такое решение позволяет при нарушении работы одного из устройств применять другое без малейших затруднений.

Кабель для электрической варочной панели: какая нужна проводка для подключения

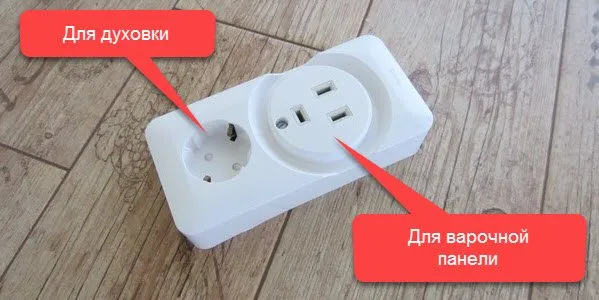

Купите специальную спаренную розетку

Очень простое подключение варочной панели и духовки к общему кабелю питания, купить такую спаренную розетку. Она идет в комплекте со стальной пластиной, которая крепиться к стене.

Итог подключения с вилками

Если у варочной панели и духовки есть электрические вилки, то для подключения к общему электрическому кабелю, делаем электрический шлейф от розетки с панелью к розетке для духовки. При этом, суммарная мощность панели и шкафа не должны превышать возможности кабеля.

Разновидности

На данный момент различают.

  1. По типу:
  • зависимые;
  • независимые.

2. По нагреванию либо методу нагрева:

  • газовые;
  • электрические.

Первый вариант имеет выключатель. Включить оборудование можно с помощью всего одной кнопки. Функционирование возможно только вместе с варочной панелью, то есть в паре с плитой. Касаемо независимого типа, то он работает в автономном режиме и оснащён отдельной панелью управления, где предусматривается каждая активно используемая функция духовки.

Что касается газовых духовок, то они больше подойдут для тех людей, которые привыкли к стандартным варочным устройствам. Касаемо подключения, следует отметить, что подключить духовой шкаф без вилки к работе достаточно сложно, лучше всего доверить этот процесс специалистам. Подобный вид техники оснащён соплами конфорок, которые расположены внизу духовки.

Если вы остановили свой выбор на электрической духовке, вы приняли правильное решение. Что касается схемы подключения духового шкафа электрического типа, то она достаточно проста, что позволяет выполнить подсоединение самостоятельно, без посторонней помощи.

Как соединить варочную панель и духовой шкаф?


Чтобы соединить варочную панель и духовой шкаф, необходимо выполнить следующие действия:

  1. Убедитесь, что у вас есть подходящая варочная панель и духовой шкаф. Они должны быть совместимы друг с другом по размеру и мощности.

  2. Подготовьте электрические провода, которые пойдут от электрощитка к варочной панели и духовому шкафу.

  3. Установите варочную панель на нужном месте, согласно инструкции к устройству.

  4. Подключите электрические провода от электрощитка к варочной панели, соблюдая все меры предосторожности и правила безопасности.

  5. Установите духовой шкаф в нужном месте, согласно инструкции к устройству.

  6. Подключите электрические провода от электрощитка к духовому шкафу, также соблюдая все меры предосторожности и правила безопасности.

  7. Проверьте правильность подключения устройств, включив их и убедившись, что они работают.

Важно: электромонтажные работы должны проводиться только квалифицированным специалистом, чтобы избежать возможных повреждений и опасных ситуаций.
