Как подключить кнопочный пост — руководство по схеме подключения

Хотите узнать, как правильно подключить кнопочный пост? Мы представляем вам схему подключения, которая поможет разобраться в этом процессе. Не упустите шанс освоить все нюансы подключения кнопочного поста и обеспечить безопасность вашей системы.

Кнопочный пост рассчитан для коммутации цепей, предназначенных для управления переменным током, напряжение которого составляет до 660 В с частотой 50 и 60 Гц. Кроме того, их разрешается использовать в цепях постоянного тока с напряжением до 440 В или же для подачи сигналов управления. Последнее может выполняться как дистанционно, так и на месте.

Обычно такие изделия нужны для управления устройствами самого разного типа на расстоянии.

Конструкция пульта управления довольно проста, деталей в нем минимальное количество, однако есть одна очень важная функция – подавать команды и проверять, насколько полно они были выполнены.

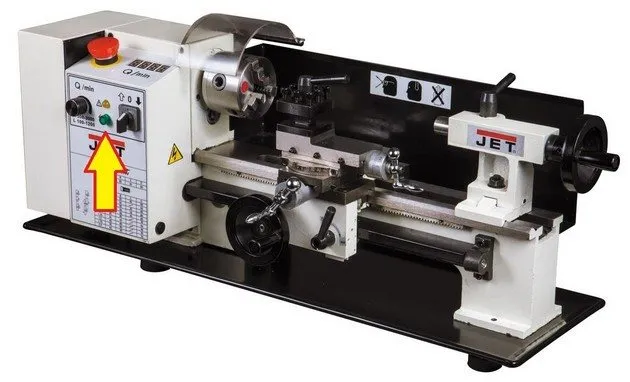

Они применяются в автоматических системах, в частности, такие устройства могут размещаться в металло- и деревообрабатывающих станках, разного рода механизмов, направленных на поднятие и перемещение груза.

Корпус у него обычно изготовленный из пластмассы, управляющих элементов минимум 2, но может быть и значительно больше.

Толкатель у него грибковидный, либо сделан в форме цилиндра. Цилиндрические изделия бывают черного, белого, желтого, красного, голубого или зеленого цвета. Грибковидный толкатель окрашен в красный, либо в черный цвет.

Контактные элементы работают как через замыкающий, так и через размыкающий принцип.

Взрывозащищенные модели применяются для того, чтобы на расстоянии управлять электрическими приводами установок стационарного или мобильного типа. Данные устройства могут применяться в газовой, нефтяной промышленности, а также в промышленном производстве другого типа.

магнитный пускатель

Это система довольно гибкая и оснащена несколькими модулями, а также магнитным пускателем. Последний подключается непосредственно через кнопочный пост, за счет чего надежность его функционирования становится весьма высокой.

Этот пускатель представляет собой коммутационную конструкцию, за счет нее производится отключение или подключение электроэнергии.

Подобные пускатели обладают корпусом из металла или пластика, их можно применять в сети постоянного или переменного тока. Их зачастую используют в системах и устройствах автоматизированного типа, кроме того, они предназначены для включения или отключения систем при возникновении аварийной ситуации.

Бывают они дистанционными либо встроенными непосредственно в конструкцию изделия.

Cхема подключения пускателя

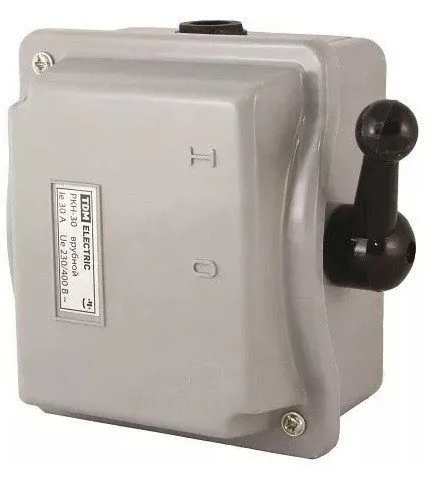

Для подачи питания на различные электроприборы используются включатели. В зависимости от мощности электроустановки, проектируются контакты коммутаторов: чем выше ток (потребляемая мощность), тем больше масса и площадь соприкосновения металла. Соответственно, прижимное устройство (пружина, стальная пластина) должно обеспечивать большее усилие нажатия. Если включатель ручной (механический), его размеры будут слишком велики, пользоваться им будет неудобно.

Такие вводные устройства имеют ряд недостатков (помимо габаритов):

  • слишком большое усилие при включении (выключении);
  • контактные группы не рассчитаны на частую коммутацию: быстро изнашиваются;

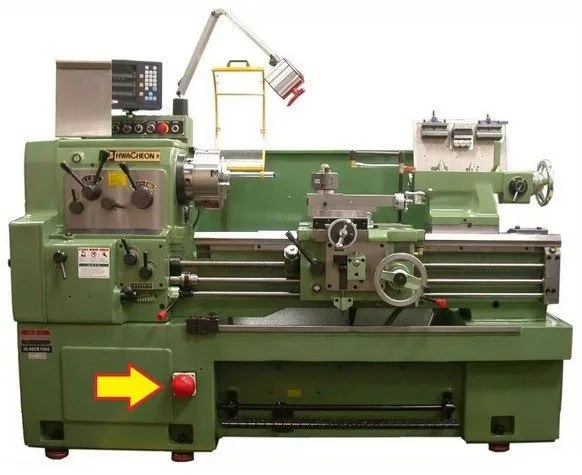

  • не решены вопросы безопасности: при необходимости аварийного отключения тратится слишком много времени;
  • «рубильники» необходимо размещать рядом с зоной работ (в непосредственной близости от электроустановки), это не всегда удобно по причине тех же габаритов.

Единственный выход — подключение двигателя (или другого электроприбора) через пускатель.

Общее описание

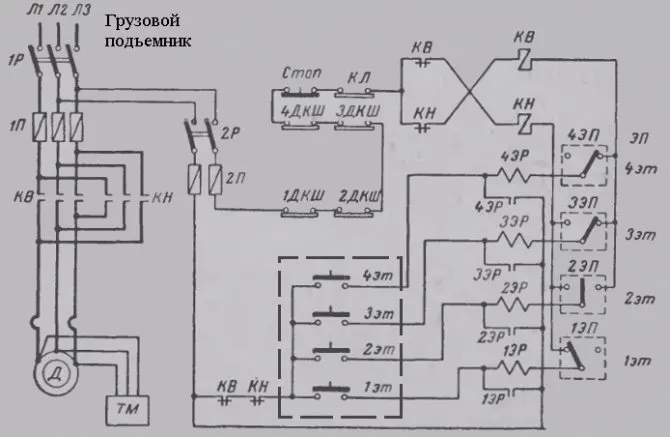

Согласно определению кнопочный пост содержит 2 – 5 кнопок. Это бывает система управления двигателем на прямой ход и реверс, либо лифтом:

  • вверх;
  • вниз;
  • занято;
  • звонок.

Кнопочный пост узнается по неповторимому виду. Это некий пульт с питающими или сигнальными проводами, которые требуется замкнуть или разомкнуть. На корпусе в ряд идут кнопки управления. Часто отличаются по цвету, чтобы указать назначение, либо снабжены надписями. Отдельные исключают взаимное нажатие, чтобы не произошел сбой оборудования.

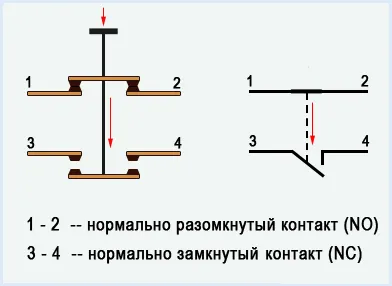

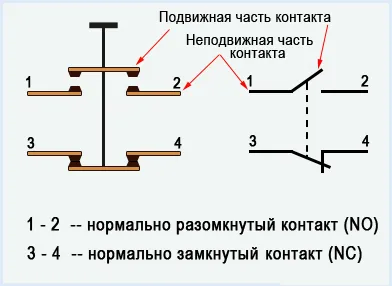

Порой кнопка в зависимости от положения замыкает и размыкает одновременно две разные цепи поочередно. Обе не могут быть подключены, лишь по одиночке. Следовательно, главной характеристикой кнопочного поста считается его коммутационная способность. Станции набираются из отдельных кнопок.

Преимущества реализации такой схемы подключения

  1. Коммутатор и манипулятор управления (кнопка) могут быть разнесены. То есть, управляющий элемент располагается в непосредственной близости от оператора, а массивный коммутатор можно разместить в любом удобном месте.

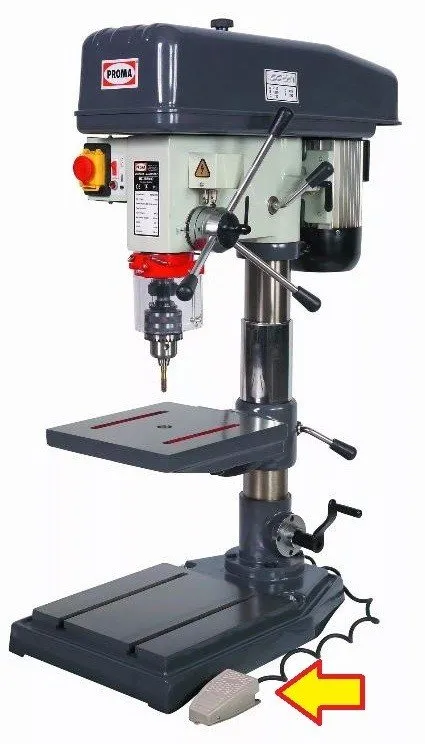

  2. Возможно управление с помощью ножного привода (руки остаются свободными). Это позволяет лучше контролировать электроустановку и удерживать обрабатываемую деталь.

  3. Схема подключения выносного пускателя позволяет разместить устройства безопасности. Например, защиту от короткого замыкания или тепловые реле, срабатывающие при температурных перегрузках. Кроме того, такая схема позволяет реализовать механическую защиту: при перемещении подвижных частей электроустановки до критической отметки, срабатывает концевой выключатель, и магнитный пускатель размыкается.
  4. Дистанционное расположение управляющих элементов позволяет расположить аварийную кнопку в удобном месте, что повышает безопасность эксплуатации.

  5. Есть возможность установить единый кнопочный пост для управления большим количеством магнитных пускателей при расположении электроустановок в разных местах и на большом удалении. Схема подключения через такой пост предполагает использование слаботочной управляющей проводки, что экономит средства на приобретение дорогостоящих силовых кабелей.
  6. Для управления одним пускателем можно установить несколько кнопочных постов. В таком случае управление электроустановкой с каждого поста будет равнозначным. То есть, можно запустить электродвигатель с одной точки, а выключить с другой. Схема подключения нескольких кнопочных постов на иллюстрации:

  7. Магнитные контакторы можно интегрировать в электронную систему управления. В этом случае команды на пуск и отключение электроустановок подаются автоматически, по заданному алгоритму. Организовать такую систему с помощью механических (ручных) включателей невозможно.

Фактически, такая коммутация представляет собой релейную схему.

Специальные кнопочные посты

До 1 января 2021 на кнопочные посты распространялось действие ГОСТ 30011.5.1. С этой даты следует руководствоваться ГОСТ IEC 60947-5-1. Информация взята из ИУС-10-2015. Имеются и некоторые другие документы. Стандарты играют роль в том случае, когда условия применения особенные. Например, взрывобезопасные кнопочные посты изнутри заполнены трансформаторным маслом для блокировки возникновения электрической дуги на переключении контактов.

Для коммутации используется специальный провод, изоляция которого стойка к действию агрессивных сред. В данном случае имеются в виду масло и бензин. Резиновой изоляции следует избегать на всем протяжении агрессивного участка. Все токонесущие части погружаются в масло. Из этого следует прямо, что устойчивая изоляция также должна быть ниже уровня жидкости.

Согласно международным стандартам взрывоопасные смеси делятся на группы и категории. Конфликт стандартов в этой области невелик. Знак взрывозащищённости ставится, как правило, на корпусе. Это либо литые теснённые знаки, либо шильдик. Потом следует группа или категория взрывоопасной смеси.

Кнопки находятся внутри корпуса и управляются специальными наружными элементами – к примеру, скобами. Кабель вводится через муфту на зажимные контакты. Корпус выполняется из особо прочных материалов, композитных прессованных смесей, иногда используются чугун, сталь. Часто кнопки могут находиться в одном герметичном отсеке, а электрические соединения в другом. Что упрощает меры безопасности в отношении эксплуатации и монтажа изделия. Маркировка содержит сведения о защите корпуса по классу IP, категории размещения по ГОСТ 15150.

Как подключить пускатель на 220V с кнопкой

Самая распространенная схема включения — однофазный потребитель с кнопочным стартом. Причем кнопки должны быть разнесены: отдельно «пуск», отдельно «стоп». Чтобы понять, как подключить магнитный пускатель, изобразим комбинированную схему, с изображением деталей:

В нашем случае используется однофазный источник питания (220 V), разнесенные кнопки управления, защитное термореле, и собственно магнитный пускатель. Потребитель — мощный электродвигатель.

  • Нулевой кабель (N) подключается одновременно к электродвигателю и контактам управляющей цепи.
  • Кнопка (Кн2) «стоп» является нормально замкнутой: в отпущенном состоянии через нее протекает электрический ток.
  • Линия фазы (F) контролируется защитной схемой термореле (ТП), и подключается к входным рабочим контактам пускателя (ПМ1).
  • Пусковая электроцепь от фазы соединяется с обмоткой соленоида пускателя (ПМ) через замкнутые (без перегрева) контакты термореле (ТП-1).
  • Параллельно нормально разомкнутой кнопке (Кн1) «пуск», подключены контакты сервисной цепи магнитного пускателя (ПМ4).
  • При нажатии кнопки «пуск», через соленоид контактора течет электроток. Замыкаются контакты (ПМ1) — питание электродвигателя и (ПМ4) — питание соленоида пускателя. После отпускания кнопки «пуск», управляющая и силовая цепи остаются замкнутыми, схема находится в режиме «включено».
  • При перегреве линии, срабатывает термореле (ТП), нормально замкнутые контакты (ТП1-) разрывают цепь соленоида, контактор размыкается, потребитель отключен. Повторное включение можно выполнить после остывания термореле.
  • Для принудительного обесточивания потребителя, достаточно коснуться кнопки (Кн2) «стоп», цепь питания соленоида разомкнется, питание потребителя прекратится.

Такая схема клавишного подключения магнитного пускателя на 220 V позволяет безопасно пользоваться мощными электроустановками, и обеспечивает дополнительную защиту в случае перегрева линии по току. Например, если вал двигателя остановится под нагрузкой.

Упрощенная схема (без защитных устройств и термореле) на иллюстрации:

В этом случае управление соленоидом (соответственно и силовыми контактными группами) осуществляется двумя кнопками вручную.

При организации электронного поста управления, роль кнопок выполняют реле, подключенные к схеме, либо электрические системы (например, на тиристорах).

В качестве бонуса, рассмотрим подключение с помощью розетки с таймером. В этом случае схема включения работает без кнопки «стоп». То есть, при наличии управляющего напряжения (от таймера), электроустановка работает.

Как подключить кнопочный пост к магнитному пускателю

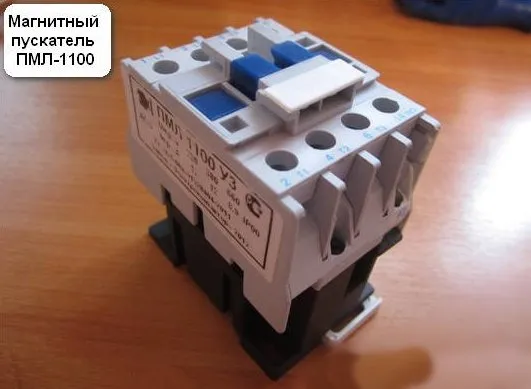

Магнитный пускатель (контактор) используется, чтобы запускать и останавливать двигатель. Он также применяется для управления самыми разнообразными нагрузками (освещение, нагрев и так далее). Пускатель регулирует работу приборов, которые имеют дистанционное управление.

Принцип его работы основан на подаче рабочего напряжения на электромагнитную катушку. После этого ее сердечник, скрепленный с контактами, втягивается, что приводит к замыканию контактов. После снятия нагрузки контакты размыкаются вновь.

Подключаем кнопочный пост управления

На магнитном пускателе есть 4 пары контактов, замыкающихся при срабатывании электрического прибора. Первые три принимают участие в коммутации напряжения.

Четвертая пара призвана подавать нагрузку на катушку в момент отпускания кнопки пуска. Сверху находятся контакты (А1, А2), к которым подается рабочее напряжение.

Для повышения удобства работы А2 внизу продублирован. Это подходящее место для доступа.

Схема подключения предполагает использование обычного кнопочного поста, оснащенного кнопками «Стоп», «Пуск». Внутри поста имеются как нормально открытые, так и закрытые контакты.

Функциональные возможности контактов различаются ввиду разности в подключении. После нажатия кнопки одни контакты замыкаются (на рисунке ниже – под номерами 1 и 2), а другие – размыкаются (под номерами 3 и 4).

Чтобы вы представили картину, проиллюстрируем описание:

Сначала подключаем питающие провода к главным клеммам трехфазного пускателя. Берем одну фазу и ведем ее к посту для подключения к клемме 4 в основании кнопки «Стоп». Между постом и пускателем протягиваем три провода. Из выхода 3 кнопки «Стоп» протягиваем провод на выход 2 кнопки «Пуск». К выходам 1, 2 кнопки «Пуск» присоединяем два других провода.

Вернувшись к пускателю, присоединяем к А1 нулевой проводник. Далее подключаем провод от кнопочного поста (от выхода 1) к А2. При запуске поста пускатель замкнется.

Отпущенный «Пуск» должен оставить пускатель включенным, а потому из четвертой пары контактов ведем проводник. К дополнительной клемме А2 (что внизу) протягиваем провод от противолежащей клеммы блок-контакта.

Вся совокупность подключений будет составлять примерно такую картину:

В итоге в момент запуска ток идет к клемме А2, что замыкает катушку. Срабатывает пускатель. После отпускания кнопки «Пуск» ток минует эту кнопку и через включенный блок-контакт попадает также к катушке. Система начинает работать. После нажатия на кнопку «Стоп» мы прерываем подачу посредством блок-контакта и размыкаем пускатель. Такая схема актуальна для питания электродвигателя.

Как подключить трехфазный двигатель через магнитный пускатель

Питание 380 V (три фазы) осуществляется аналогично, только силовых проводов будет больше.

Контактор включает не одну, а три фазные линии. При этом, управляющая кнопка подключена по аналогичной схеме (как в однофазном случае).

На иллюстрации изображен пускатель, с управляющей катушкой соленоида на 380 V. Управляющая цепь коммутируется между двумя любыми фазами. Для безопасности присутствует термореле, датчики которого могут располагаться как на одном, так и на нескольких фазных проводах.

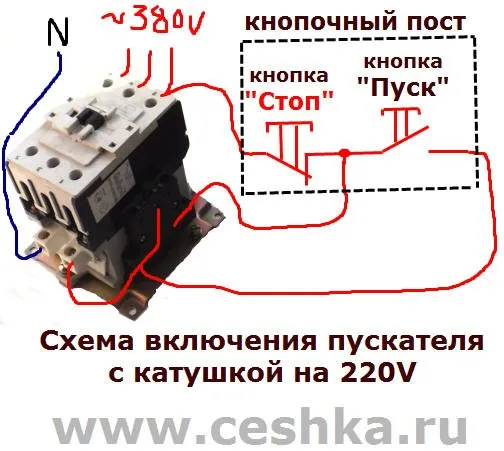

Как подключить контактор на 3 фазы, с обмоткой пускателя 220 V? Схема аналогичная, только управляющая цепь коммутируется между любой из фаз, и нейтральным проводом. Термореле работает так же точно, поскольку его механизм завязан на температуру силовых кабелей.

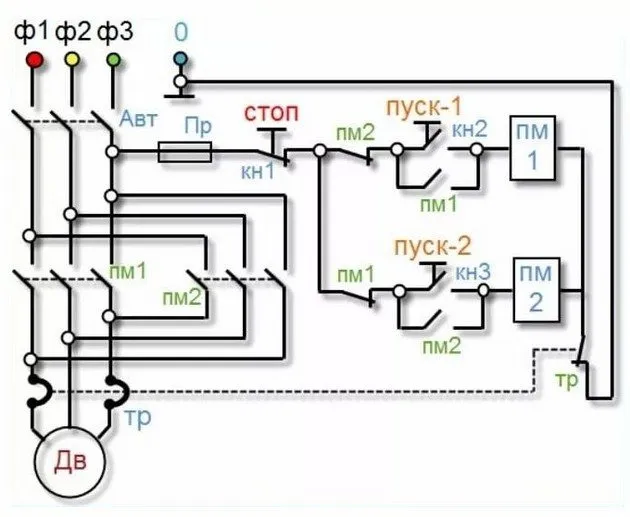

Как менять направление вращения двигателя с помощью пускателя

Трехфазные электромоторы дают возможность задавать направление вращения. Существует множество схем для однофазного питания 220 V. А для работы трехфазной (380 V) коммутации, существует схема подключения реверсивного магнитного пускателя.

Прибор состоит из двух самостоятельных схем, с отдельным управлением каждой группы контактов (пм1 и пм2). Каждая обмотка соленоида (ПМ1 и ПМ2) управляется своей кнопкой. При этом клавиша стоп всего одна, она просто разрывает цепь управления (как и в одиночном пускателе). Соединение входных и выходных контактов второй группы производится с так называемым «сдвигом фазы». При этом обмотки электродвигателя создают крутящий момент на валу в противоположном направлении.

Термореле без изменений: их задача разомкнуть пускатель при перегрузках.

Есть одна особенность:

Для предотвращения короткого замыкания между фазами, группы контактов (пм1 и пм2) не должны замыкаться одновременно. Поэтому они механически размещены на одном штоке, и чисто физически не могут быть подключены к питающей шине вместе. При попытке нажать на вторую кнопку (при работающей первой), питание потребителя отключится.

Как устроен и для чего нужен пускатель?

Как можно логически определить из названия, это устройство предназначено для пуска электродвигателей различных приводных механизмов и техники. Это специфическое оборудование, которое необходимо для коммутации силовых целей с большими нагрузками, как на постоянном, так и на переменном токе. Пускатель обладает более широким функционалом, нежели базовый контактор и кроме обеспечения частых пусков и остановок, может выступать в роли защитного барьера при перегрузках. Кроме этого, реверсивный и нереверсивный пускатели, например, серии ПМЛ, нашел свое применение при организации дистанционных схем управления, пуска насосных, вентиляционных, крановых агрегатов, кондиционеров и т.д.

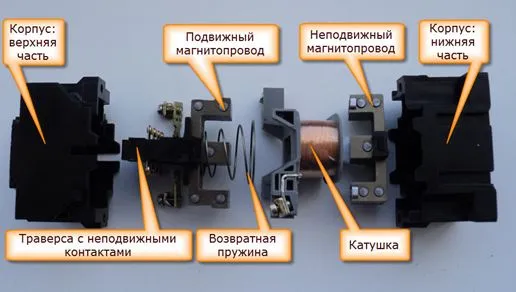

Любой магнитный пускатель состоит из следующих основных частей:

СХЕМА ПОДКЛЮЧЕНИЯ МАГНИТНОГО ПУСКАТЕЛЯ

Прежде чем приступить к практическому подключению пускателя — напомним полезную теорию: контактор магнитного пускателя включается управляющим импульсом, исходящим от нажатия пусковой кнопки, с помощью которой подается напряжение на катушку управления. Удержание контактора во включенном состоянии происходит по принципу самоподхвата – когда дополнительный контакт подключается параллельно пусковой кнопке, тем самым подавая напряжение на катушку, вследствие чего пропадает необходимость удерживать кнопку запуска в нажатом состоянии.

Отключение магнитного пускателя в этом случае возможно только при разрыве цепи управляющей катушки, из чего становится очевидной необходимость использования кнопки с размыкающим контактом. Поэтому кнопки управления пускателем, которые называют кнопочным постом, имеют по две пары контактов – нормально открытые (разомкнутые, замыкающие, НО, NO) и нормально закрытые (замкнутые, размыкающие, НЗ, NC)

Данная универсализация всех кнопок кнопочного поста сделана для того, чтобы предвидеть возможные схемы обеспечения моментального реверса двигателя. Общепринято называть отключающую кнопку словом: «Стоп» и маркировать её красным цветом. Включающую кнопку часто называют пусковой, стартовой, или обозначают словом «Пуск», «Вперёд», «Назад».

Если катушка рассчитана на срабатывание от 220 В, то цепь управления коммутирует нейтраль. Если рабочее напряжение электромагнитной катушки 380 В, то в цепи управления протекает ток, «снятый» с другой питающей клеммы пускателя.

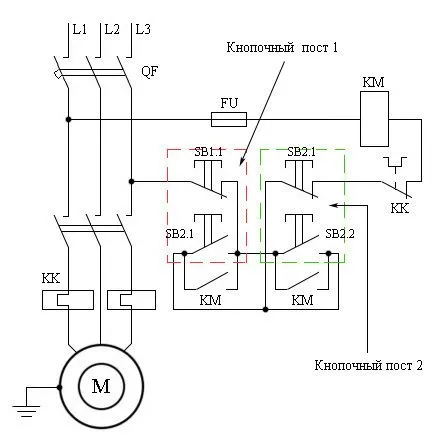

Схема управления магнитным пускателем с двух и трех мест

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

После публикации статьи про схему подключения магнитного пускателя мне очень часто стали приходить вопросы о том, как осуществить управление двигателем с двух или трех мест.

И не удивительно, ведь такая необходимость может возникнуть довольно часто, например, при управлении двигателем из двух разных помещений или в одном большом помещении, но с противоположных сторон или на разных уровнях высот, и т.п.

Вот я и решил написать об этом отдельную статью, чтобы вновь обратившимся с подобным вопросом каждый раз не объяснять, что и куда необходимо подключить, а просто давать ссылочку на эту статью, где все подробно разъяснено.

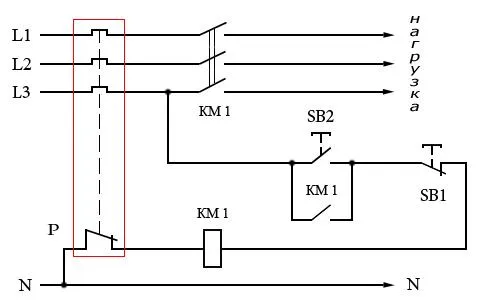

Вот схема подключения магнитного пускателя через один кнопочный пост для приведенного выше примера:

Схема подключения магнитного пускателя на 220 В

Здесь ток на магнитную катушку КМ 1 подается через тепловое реле и клеммы, соединенных в цепь кнопок SB2 для включения — «пуск» и SB1 для остановки — «стоп». Когда мы нажимаем «пуск» электрический ток поступает на катушку. Одновременно сердечник пускателя притягивает якорь, в результате чего происходит замыкание подвижных силовых контактов, после чего напряжение поступает на нагрузку. При отпускании «пуск» не происходит размыкание цепи, поскольку параллельно этой кнопке выполнено подключение блок-контакта КМ1 с замкнутыми магнитными контактами. Благодаря этому на катушку поступает фазное напряжение L3. При нажатии «стоп» питание отключается, подвижные контакты приходят в исходное положение, что приводит к обесточиванию нагрузки. Те же процессы происходят при работе теплового реле Р – обеспечивается разрыв ноля N, питающего катушку.

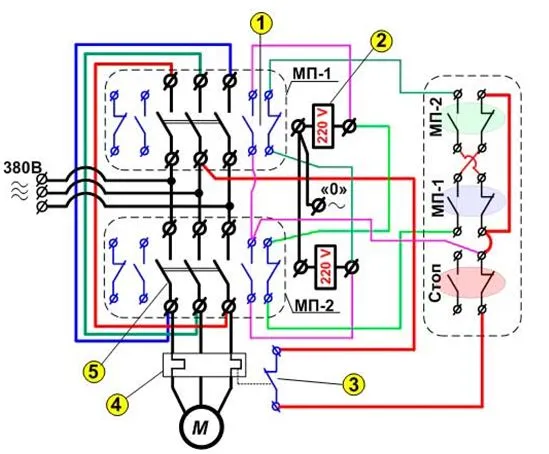

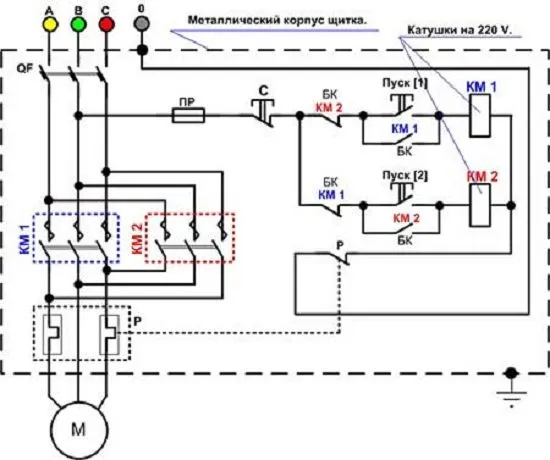

Вид и функционирование реверсивной схемы на 220 В

На этой монтажной схеме можно видеть следующие основные элементы (обозначены цифрами):

Вид реверсивной схемы на 220 В

Кроме этого, буквенно-числовыми обозначениями выделяются:

Принцип функционирования

Как можно видеть, на силовые контакты пускателей подводятся три разноименные фазы от сети 380 В. На приведенной схеме обозначения нет никакого, но в других случаях можно встретить символы А, В, С или L1, L2, L3. Организовывается блочная связка путем прямой перемычки центральных фаз реле, а также диагональных перемычек боковых фаз (условно 1 фаза МП-1 соединяется с 3 фазой МП-2 и т.д).

После этого провода идут на электродвигатель М. На этом промежутке, в разрыв цепи подключается тепловое реле. Оно осуществляет контроль двух из трех фаз, чтобы при перегрузке отключить питание двигателя.

Блок управления с пусковыми кнопками подключается от одной из центральных фаз в разрыв теплового реле, и нулевого провода (заземления) от катушек пускателей ПМЛ. Защита от одновременного включения пускателей организовывается путем перекрестного соединения контактов кнопок пуска/реверса с блокирующими контактами противоположного контактора.

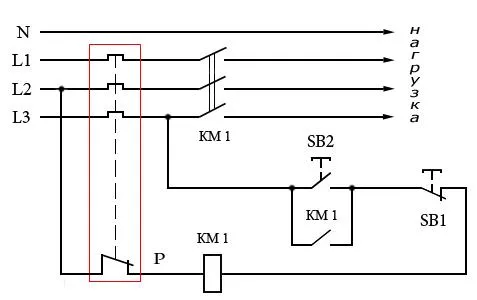

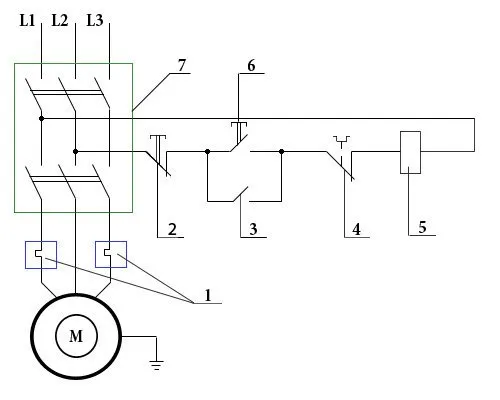

Схема подключения магнитного пускателя на 380 В

Подключение к 380 В практически не отличается от первого варианта, различие лишь в питающем напряжении магнитной катушки. В данном случае питание осуществляется с использованием двух фаз L2 и L3, тогда как в первом случае — L3 и ноль.

На схеме видно, что катушка пускателя (5) питается от фаз L1 и L2 при напряжении 380 В. Фаза L1 присоединяется напрямую к ней, а фаза L2 – через кнопку 2 «стоп», кнопку 6 «пуск» и кнопку 4 теплового реле, соединенные последовательно между собой. Принцип действия такой схемы следующий: После нажатия кнопки 6 «пуск» через включенную кнопку 4 теплового реле напряжение фазы L2 попадает на катушку магнитного пускателя 5. Происходит втягивание сердечника, замыкающее контактную группу 7 на определенную нагрузку (электродвигатель М), при этом подается ток, напряжением 380 В. В случае выключения «пуск» цепь не прерывается, ток проходит через контакт 3 – подвижный блок, замыкающийся при втягивании сердечника.

При аварии в обязательном порядке должно сработать теплового реле 1, его контакт 4 разрывается, отключается катушка и возвратные пружины приводят сердечник в исходное положение. Контактная группа размыкается, снимая напряжение с аварийного участка.

Подключение магнитного пускателя через кнопочный пост

В данную схему включены дополнительные кнопки включения и остановки. Обе кнопки «Стоп» подключены в цепь управления последовательно, а кнопки «Пуск» соединяются параллельно.Такое подключение позволяет производить коммутацию кнопками с любого поста.

Вот ещё вариант. Схема состоит из двухкнопочного поста “Пуск” и “Стоп” с двумя парами контактов нормально замкнутых и разомкнутых. Магнитный пускатель с катушкой управления на 220 В. Питание кнопок взято с клеммы силовых контактов пускателя, цифра 1. Напряжение подходит до кнопки “Стоп” цифра 2. Проходит через нормально замкнутый контакт, по перемычке до кнопки “Пуск” цифра 3.

Кнопочный пост управления – ПКЕ, ПКУ, ПКТ и взрывозащищенный, схема и цена

Основное назначение кнопочных постов – дистанционное управление различными электрическими установками и приборами. Наиболее часто, они используются в системах управления трехфазными синхронными и асинхронными двигателями.

Благодаря их применению, у оператора вентиляционной системы нет необходимости подниматься в зону размещения вентилятора – пост может осуществлять включение-выключение всех электрических приборов со своего рабочего места.

При этом, кнопочные посты объединяются и располагаются на одной панели, называемой пультом управления.

Функции, выполняемые кнопочными постами, к которым можно отнести:

Они выполняются с различным функционалом и в разнообразном исполнении.

Кнопочные посты управления не предназначены для эксплуатации в высоковольтных цепях. Основное их назначение – работы в электросетях переменного с напряжением до 600,0 вольт или постоянного тока напряжением до 400,0 вольт.

Подключение

Схема управления электродвигателем

В большинстве случаев, кнопочный пост используется для коммутации питания магнитных пускателей, которые установлены в цепях управления асинхронных электродвигателей переменного тока.

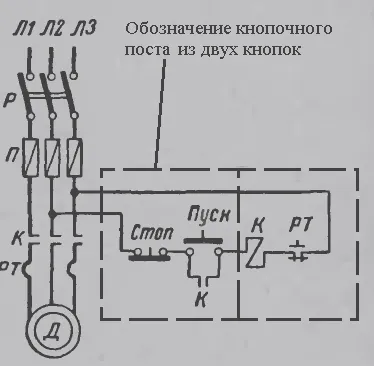

и управления им с использованием трехкнопочного поста приведена на рисунке выше, где приняты следующие обозначения:

Схема работает следующим образом:

Конструктивно, посты управления имеют различное исполнение, которое зависит от назначения устройства, числа объектов управления и условий эксплуатации.

Конструктивные особенности

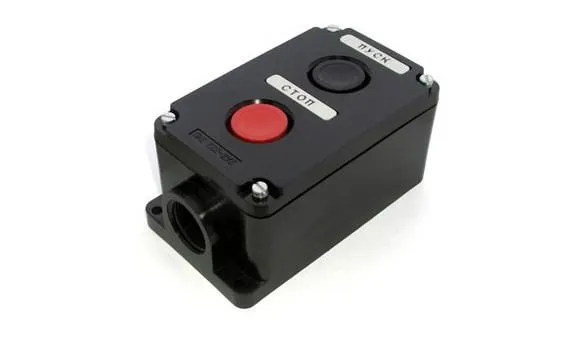

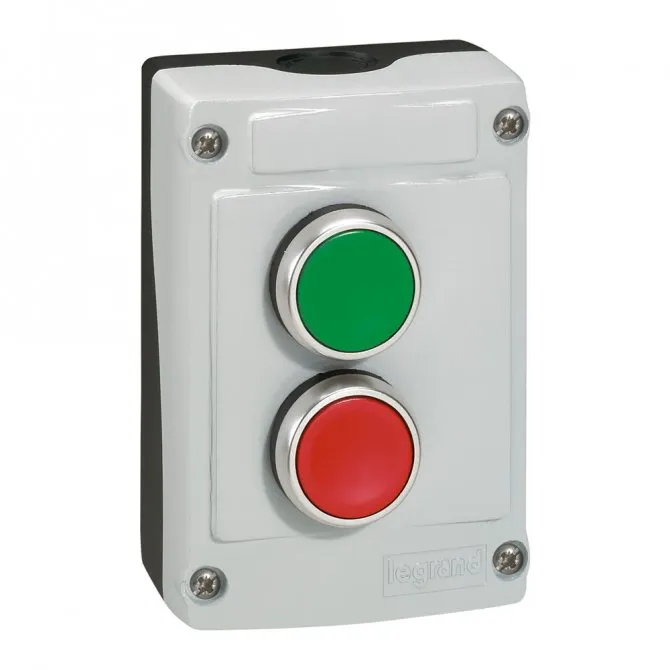

Рис. 2 – Двухкнопочный пульт управления

В зависимости от числа управляемых потребителей электроэнергии, посты могут быть двух-(толкатели «Пуск» и Стоп»)-и-многокнопочными. Кроме того, при выполнении электротехнических и электромонтажных работ, применяются одиночные кнопки, которые пользователь может самостоятельно установить на любом пульте управления.

Кнопочные посты монтируются в пластиковом или металлическом корпусе, имеющем крепежные отверстия для установки арматуры на место удобное для эксплуатации. Отдельную группу составляют кнопочные посты, предназначенных для управления тельферами (серия «ПКТ»), кран-балками и мостовыми кранами с наземным управлением.

Основным функциональным элементом устройства, осуществляющего запуск, остановку или переключение режимов потребителя электроэнергии является кнопка-толкатель – электротехническая коммутационная арматура с ручным управлением.

Сегодня, в пультах управления используются два типа толкателей:

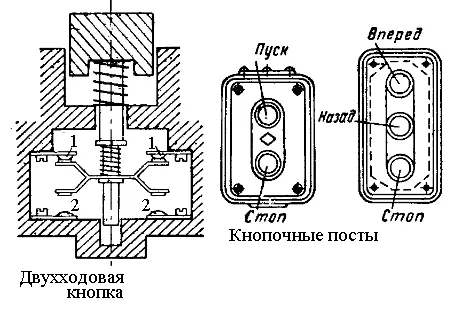

Наиболее распространена двухкнопочная пусковая арматура, конструкция которой изображена на рис.2. Пульт состоит из корпуса 1 и лицевой панели 2, которые соединены между собой винтами 3. Кнопки окрашены в разный цвет и управляют парой контактов, размещённых внутри корпуса.

В свободном состоянии кнопки «Пуск», его пара контактов разомкнута, а у кнопки «Стоп» наоборот – замкнута. При нажатии на пусковую кнопку, ее контакты замыкаются.

Существует огромное количество схем коммутации различных электротехнических систем и устройств всего двумя кнопками. Однако, большинство из них предусматривает не прямую подачу напряжения к потребителю, а через контакты магнитного пускателя, которые рассчитаны на большие токи и напряжение.

Материал корпуса зависит от условий эксплуатации и необходимой степени электрической защиты. Большинство современных кнопочных постов поставляется в металлическом или пластиковом корпусе.

Однако, имеется и бескорпусная арматура, у которой кнопки закреплены на панели, а также одиночные, бескорпусные однокнопочные приборы.

Сами толкатели имеют различную форму и цвет, которые в арматуре, выпускаемой в России, обычно отражены в их условном обозначении.

По форме толкатели делятся на:

По цвету толкателя:

Типы кнопочных пультов управления

Рис. 3. Обозначение серии «ПКЕ»

Сегодня, на рынке электротехнического оборудования, выпускается достаточно большое количество разнообразных кнопочных пультов, управляющих электрооборудованием.

Однако, функционально и конструктивно, они все идентичны и отличаются дизайном и брендом. Все модельные линии этого вида электротехнической арматуры могут поставляться в различных категориях размещения и различном исполнении.

Обычно, эти два параметра отражаются в условном обозначении конкретной модели. Российские предприятия для установки в системы управления промышленным оборудованием выпускают серии «ПКЕ», ПКТ и «ПКТ»

Серия «ПКЕ» нашла самое широкое распространение в управляющих схемах дерево-металлообрабатывающих станков и промышленных комплексов.

Допустимые эксплуатационные параметры этих приборов следующие:

Условное обозначение кнопочных постов серии ПКЕ приведено на рисунке 3, в котором цифрами обозначены следующие характеристики:

Рис. 4. Обозначение серии «ПКУ»

Посты серии ПКУ предназначены эксплуатации во взрывобезопасной среде, где концентрация пыли или газа не приведет нарушению их работоспособности.

Арматура имеет эксплуатационные параметры аналогичные модельной линии «ПКЕ», однако, производитель предусмотрел собственное обозначение этой электротехнической арматуры, которая приведена на рисунке 4.

Цифровые обозначения, приведённые на рисунке, соответствуют следующим параметрам, которые позволяют охарактеризовать конкретную модель устройства:

Серия «ПКТ» предназначена для работы с электрооборудованием грузоподъемных механизмов (электротельферов, кран-балок и мостовых кранов) с наземным, ручным управлением.

Эксплуатационные и электрические параметры аналогичны приборам серий «ПКЕ» и «ПКУ». Под аббревиатурой «IEK» на российском рынке электротехнической продукции реализуются китайская арматура, по своим характеристикам полностью аналогичная российским постам управления.

Общий вид этой электротехнической арматуры приведен на рисунке 5.

В обозначении «ПКТ-Х1 Х2 Х3» цифровые индексы характеризуют следующие параметры:

Взрывозащищенная пусковая арматура

Пульт управления КПВТ

Российская взрывозащищенная арматура имеет в своем буквенном обозначении дополнительный индекс «В» – «ПВК», или «КПВТ». Они нашли наибольшее распространение в цепях управления электрооборудованием, работающем во взрывоопасных средах в угольных шахтах, нефтехранилищах, окрасочных цехах и других подобных объектах.

Достаточно широко применяются тельферные кнопочные пульты «ХАС-А» («Schneider Electric» – Германия) и «KS» («SN Promet» – Польша). Кроме того, в этой категории все большее распространение получает дистанционная кнопочная управляющая арматура.

Стоимостные показатели

Стоимость российских кнопочных постов достаточно невысока и зависит в первую очередь от числа кнопок, категории размещения и климатического исполнения. Приборы в металлическом корпусе стоят несколько дороже аналогов, установленных в пластмассовый корпус.

Так, например, цена двухкнопочных приборов «ПКЕ-222-2» находится в диапазоне 250,0…280,0 рублей. Аналогичное устройся имеющую грибообразную кнопку «Стоп» обойдется несколько дороже – 380,0 рублей.

Цена однокнопочных постов не превышает 150 рублей. Шестикнопочный тельферный пульт «ПКТ-60» стоит 300,0 рублей. Аналогичное по количеству кнопок и электрическим параметрам устройство, оборудованное ключом («защита от дурака»), будет стоит на 200,0 рублей дороже.

Подключение двигателя через пускатели

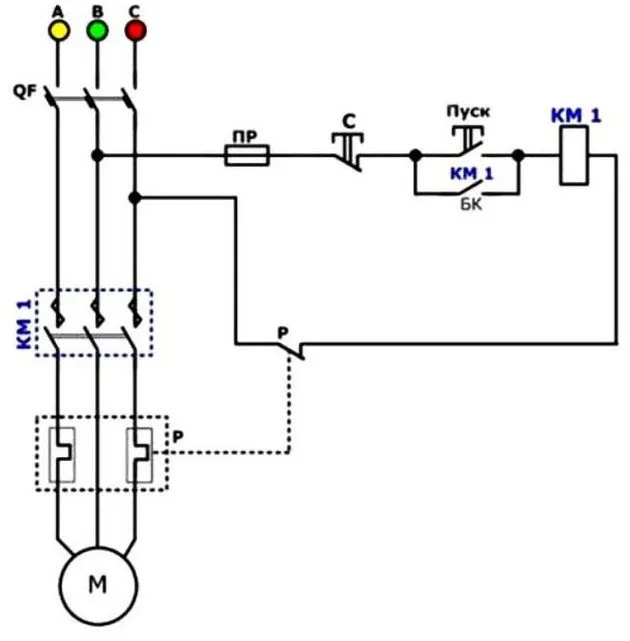

Нереверсивный магнитный пускатель

Если изменять направление вращения двигателя не требуется, то в цепи управления используются две не фиксируемые подпружиненные кнопки: одна в нормальном положении разомкнутая – «Пуск», другая замкнутая – «Стоп». Как правило, они изготавливаются в едином диэлектрическом корпусе, при этом одна из них красного цвета. Такие кнопки обычно имеют две пары групп контактов – одну нормально разомкнутую, другую замкнутую. Их тип определяется во время монтажных работ визуально или с помощью измерительного прибора.

Провод цепи управления подключается к первой клемме замкнутых контактов кнопки «Стоп». Ко второй клемме этой кнопки подключают два провода: один идет на любой ближайший из разомкнутых контактов кнопки «Пуск», второй – подключается к управляющему контакту на магнитном пускателе, который при отключенной катушке разомкнут. Этот разомкнутый контакт соединяется коротким проводом с управляемой клеммой катушки.

Второй провод с кнопки «Пуск» подключается непосредственно на клемму втягивающей катушки. Таким образом, к управляемой клемме «втягивающей» должно быть подключено два провода – «прямой» и «блокирующий».

Одновременно замыкается управляющий контакт и, благодаря замкнутой кнопке «Стоп», управляющее воздействие на втягивающую катушку фиксируется. При отпускании кнопки «Пуск» магнитный пускатель остается замкнутым. Размыкание контактов кнопки «Стоп» вызывает отключение электромагнитной катушки от фазы или нейтрали и электродвигатель отключается.

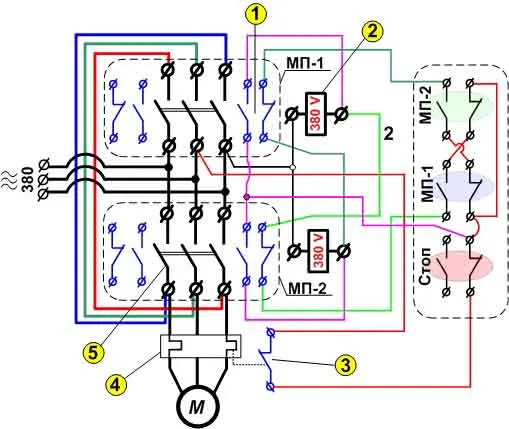

Реверсивный магнитный пускатель

Для реверсирования двигателя необходимо два магнитных пускателя и три управляющие кнопки. Магнитные пускатели устанавливаются рядом друг с другом. Для большей наглядности условно отметим их питающие клеммы цифрами 1–3–5, а те, к которым подключен двигатель как 2–4–6.

Для реверсивной схемы управления пускатели соединяются так: клеммы 1, 3 и 5 с соответствующими номерами соседнего пускателя. А «выходные» контакты перекрестно: 2 с 6, 4 с 4, 6 с 2. Провод, питающий электродвигатель, подключается к трем клеммам 2, 4, 6 любого пускателя.

При перекрестной схеме подключения одновременное срабатывание обоих пускателей приведет к короткому замыканию. Поэтому проводник «блокирующей» цепи каждого пускателя должен проходить сначала через замкнутый управляющий контакт соседнего, а потом – через разомкнутый своего. Тогда включение второго пускателя будет вызывать отключение первого и наоборот.

Ко второй клемме замкнутой кнопки «Стоп» подключаются не два, а три провода: два «блокирующих» и один питающий кнопки «Пуск», включаемых параллельно друг другу. При такой схеме подключения кнопка «Стоп» выключает любой из скоммутированных пускателей и останавливает электродвигатель.

Конструктивные особенности

Рис. 2 – Двухкнопочный пульт управления

В зависимости от числа управляемых потребителей электроэнергии, посты могут быть двух-(толкатели «Пуск» и Стоп»)-и-многокнопочными. Кроме того, при выполнении электротехнических и электромонтажных работ, применяются одиночные кнопки, которые пользователь может самостоятельно установить на любом пульте управления.

Кнопочные посты монтируются в пластиковом или металлическом корпусе, имеющем крепежные отверстия для установки арматуры на место удобное для эксплуатации. Отдельную группу составляют кнопочные посты, предназначенных для управления тельферами (серия «ПКТ»), кран-балками и мостовыми кранами с наземным управлением.

Основным функциональным элементом устройства, осуществляющего запуск, остановку или переключение режимов потребителя электроэнергии является кнопка-толкатель – электротехническая коммутационная арматура с ручным управлением.

Сегодня, в пультах управления используются два типа толкателей:

  1. С самовозвратом, у которых возвращение кнопки в исходное состояние осуществляется за счет возвратной пружины, установленной на толкателе с нижней стороны.
  2. Толкатели с фиксацией положения (с самоудержанием), которые замыкают контакт и удерживают его до повторного нажатия.

Наиболее распространена двухкнопочная пусковая арматура, конструкция которой изображена на рис.2. Пульт состоит из корпуса 1 и лицевой панели 2, которые соединены между собой винтами 3. Кнопки окрашены в разный цвет и управляют парой контактов, размещённых внутри корпуса.

В свободном состоянии кнопки «Пуск», его пара контактов разомкнута, а у кнопки «Стоп» наоборот – замкнута. При нажатии на пусковую кнопку, ее контакты замыкаются.

Существует огромное количество схем коммутации различных электротехнических систем и устройств всего двумя кнопками. Однако, большинство из них предусматривает не прямую подачу напряжения к потребителю, а через контакты магнитного пускателя, которые рассчитаны на большие токи и напряжение.

Материал корпуса зависит от условий эксплуатации и необходимой степени электрической защиты. Большинство современных кнопочных постов поставляется в металлическом или пластиковом корпусе. Однако, имеется и бескорпусная арматура, у которой кнопки закреплены на панели, а также одиночные, бескорпусные однокнопочные приборы.

Сами толкатели имеют различную форму и цвет, которые в арматуре, выпускаемой в России, обычно отражены в их условном обозначении.

По форме толкатели делятся на:

  • грибовидные («ГР»);
  • цилиндрические;
  • утапливаемые («Ц»);

По цвету толкателя:

  1. Кнопки «Стоп» как правило окрашены в красный («К») или желтый («Ж») цвет;
  2. Толкатели «Пуск» могут быть черного («Ч»), синего («С»), зеленого («З») или белого («Б») цвета.

Советы и хитрости установки

  • Перед сборкой схемы надо освободить рабочий участок от тока и проконтролировать, чтобы напряжение отсутствовало тестером.
  • Установить обозначение напряжения сердечника, которое упоминается на нем, а не на пускателе. Оно может быть 220 или 380 вольт. Если оно 220 В, на катушку идет фаза и ноль. Напряжение с обозначением 380 – значит разные фазы. Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы.
  • Кнопка на пускатель (красная)Нужно взять одну красную кнопку «Стоп» с замкнутыми контактами и одну черную либо зеленую кнопку с надписью «Пуск» с неизменно разомкнутыми контактами.
  • Учтите, что силовые контакторы заставляют работать или останавливают только фазы, а нули, которые приходят и отходят, проводники с заземлением всегда объединяются на клеммнике в обход пускателя. Для подсоединения сердечника в 220 Вольт на дополнение с клеммника берется 0 в конструкцию организации пускателя.

А ещё вам понадобится полезный прибор — пробник электрика, который легко можно сделать самому.

Cхема подключения пускателя

Для подачи питания на различные электроприборы используются включатели. В зависимости от мощности электроустановки, проектируются контакты коммутаторов: чем выше ток (потребляемая мощность), тем больше масса и площадь соприкосновения металла. Соответственно, прижимное устройство (пружина, стальная пластина) должно обеспечивать большее усилие нажатия. Если включатель ручной (механический), его размеры будут слишком велики, пользоваться им будет неудобно.

Такие вводные устройства имеют ряд недостатков (помимо габаритов):

  • слишком большое усилие при включении (выключении);
  • контактные группы не рассчитаны на частую коммутацию: быстро изнашиваются;
  • не решены вопросы безопасности: при необходимости аварийного отключения тратится слишком много времени;
  • «рубильники» необходимо размещать рядом с зоной работ (в непосредственной близости от электроустановки), это не всегда удобно по причине тех же габаритов.

Единственный выход — подключение двигателя (или другого электроприбора) через пускатель.

Преимущества реализации такой схемы подключения

  1. Коммутатор и манипулятор управления (кнопка) могут быть разнесены. То есть, управляющий элемент располагается в непосредственной близости от оператора, а массивный коммутатор можно разместить в любом удобном месте.
  2. Возможно управление с помощью ножного привода (руки остаются свободными). Это позволяет лучше контролировать электроустановку и удерживать обрабатываемую деталь.
  3. Схема подключения выносного пускателя позволяет разместить устройства безопасности. Например, защиту от короткого замыкания или тепловые реле, срабатывающие при температурных перегрузках. Кроме того, такая схема позволяет реализовать механическую защиту: при перемещении подвижных частей электроустановки до критической отметки, срабатывает концевой выключатель, и магнитный пускатель размыкается.
  4. Дистанционное расположение управляющих элементов позволяет расположить аварийную кнопку в удобном месте, что повышает безопасность эксплуатации.
  5. Есть возможность установить единый кнопочный пост для управления большим количеством магнитных пускателей при расположении электроустановок в разных местах и на большом удалении. Схема подключения через такой пост предполагает использование слаботочной управляющей проводки, что экономит средства на приобретение дорогостоящих силовых кабелей.
  6. Для управления одним пускателем можно установить несколько кнопочных постов. В таком случае управление электроустановкой с каждого поста будет равнозначным. То есть, можно запустить электродвигатель с одной точки, а выключить с другой. Схема подключения нескольких кнопочных постов на иллюстрации:
  7. Магнитные контакторы можно интегрировать в электронную систему управления. В этом случае команды на пуск и отключение электроустановок подаются автоматически, по заданному алгоритму. Организовать такую систему с помощью механических (ручных) включателей невозможно.

Как подключить пускатель на 220V с кнопкой

Самая распространенная схема включения — однофазный потребитель с кнопочным стартом. Причем кнопки должны быть разнесены: отдельно «пуск», отдельно «стоп». Чтобы понять, как подключить магнитный пускатель, изобразим комбинированную схему, с изображением деталей:

В нашем случае используется однофазный источник питания (220 V), разнесенные кнопки управления, защитное термореле, и собственно магнитный пускатель. Потребитель — мощный электродвигатель.

  • Нулевой кабель (N) подключается одновременно к электродвигателю и контактам управляющей цепи.
  • Кнопка (Кн2) «стоп» является нормально замкнутой: в отпущенном состоянии через нее протекает электрический ток.
  • Линия фазы (F) контролируется защитной схемой термореле (ТП), и подключается к входным рабочим контактам пускателя (ПМ1).
  • Пусковая электроцепь от фазы соединяется с обмоткой соленоида пускателя (ПМ) через замкнутые (без перегрева) контакты термореле (ТП-1).
  • Параллельно нормально разомкнутой кнопке (Кн1) «пуск», подключены контакты сервисной цепи магнитного пускателя (ПМ4).
  • При нажатии кнопки «пуск», через соленоид контактора течет электроток. Замыкаются контакты (ПМ1) — питание электродвигателя и (ПМ4) — питание соленоида пускателя. После отпускания кнопки «пуск», управляющая и силовая цепи остаются замкнутыми, схема находится в режиме «включено».
  • При перегреве линии, срабатывает термореле (ТП), нормально замкнутые контакты (ТП1-) разрывают цепь соленоида, контактор размыкается, потребитель отключен. Повторное включение можно выполнить после остывания термореле.
  • Для принудительного обесточивания потребителя, достаточно коснуться кнопки (Кн2) «стоп», цепь питания соленоида разомкнется, питание потребителя прекратится.

Такая схема клавишного подключения магнитного пускателя на 220 V позволяет безопасно пользоваться мощными электроустановками, и обеспечивает дополнительную защиту в случае перегрева линии по току. Например, если вал двигателя остановится под нагрузкой.

Упрощенная схема (без защитных устройств и термореле) на иллюстрации:

В этом случае управление соленоидом (соответственно и силовыми контактными группами) осуществляется двумя кнопками вручную.

При организации электронного поста управления, роль кнопок выполняют реле, подключенные к схеме, либо электрические системы (например, на тиристорах).

В качестве бонуса, рассмотрим подключение с помощью розетки с таймером. В этом случае схема включения работает без кнопки «стоп». То есть, при наличии управляющего напряжения (от таймера), электроустановка работает.

Схемы включения

Рядовой пуск и останов

На рисунке приведен пример с электрической схемой кнопочного поста. Сеть включается рубильником Р, потом три фазы подаются на контакты магнитного пускателя. Замыкание кнопки Пуск приводит к подаче питания на реле, одновременно включается нормально разорванный контакт К. Через него магнитный пускатель станет получать теперь питание. Контакт К удерживается усилием электрической обмотки катушки.

Кнопка Стоп в начальный момент замкнута, чтобы не мешать нормальному питанию магнитного пускателя. При необходимости выключения двигателя оператор нажимает сюда и блокирует цепь питания катушки контакта К. Что приводит к прекращению поставок энергии на электромагнитную систему. Все фазы разрываются, оборудование заканчивает свою работу.

Из сказанного видно, что кнопочный пост может управлять аварийным отключением двигателя, либо использоваться для экономии ресурса главного рубильника. Предохранители служат на тот случай, если оператор не успеет среагировать, а магнитный пускатель залипнет (сваривание контактов дугой и пр.). Сохранность оборудования не гарантирована, плавкий предохранитель срабатывает с гарантированной задержкой.

В современных схемах чаще применяют защитные автоматы. Они легко выдерживают пусковой ток, но ненормальная ситуация немедленно вызывает срабатывание. Известны отложенные режимы, когда ток превышает номинальный на 10-50%. Скорость срабатывания зависит от разницы между имеющимся током и рабочим.

Побочным эффектом является защита от пониженного напряжения. Если сеть проседает, специальные меры, предусматривающие ситуацию не приняты, на некотором значении катушка контакта К опустится, размыкая цепь. Происходит останов оборудования. Повторное включение возможно лишь при нажатии кнопки Пуск.

Схема разгона вала асинхронного двигателя

Собственно пост мало здесь принимает участия. Но схема включения отличается от предыдущей, следовательно, стоит рассмотреть. Суть идеи: стоящий вал проще разгонять меньшим напряжением. Это снижает пусковые токи и обеспечивает щадящий режим. Следовательно, идеально подходит схема звезды. Напряжение на обмотке получается не линейное, а фазное – вместо 380 В выходит 220.

Если так оставить после пуска, мощность уменьшится примерно в корень из трёх раз. Требуется, как вал разгонится, схему переключить на треугольник. Обмотки окажутся под линейным напряжением, а режим работы приблизится к максимальному. Чтобы решить задачу, используют, как правило, центробежный датчик скорости либо реле времени. Способы работают лучше в зависимости от ситуации.

На рисунке показана схема с реле времени. По задумке считает секунды разгона, блокирует одновременное включение контакторов схем звезды и треугольника, что привело бы к немедленному короткому замыканию по фазам. Работа схемы:

  1. В начальный момент времени кнопка Стоп уже замкнута, нажимается Пуск.
  2. Действием замыкается цепь катушки питания контакта К.
  3. Как результат на нормально замкнутую через реле цепь питания контакторов звезды три фазы приходят на двигатель.
  4. Вал начинает разгоняться, а реле времени считает секунды.
  5. После достижения некоторого заданного периода, контакты перебрасываются на схему питания реле треугольника. В этот момент напряжение на двигателе кратковременно пропадает, но вал уже вращается по инерции.
  6. Замыкание схемы треугольника рывком поднимает напряжение до линейного, асинхронный двигатель с одновременным увеличением потребляемого тока выходит на режим.

Как в предыдущем случае, нажатие кнопки Стоп обрывает цепь питания для всех реле. Схема немедленно выключается. Аналогичным образом происходит защита от проседания напряжения: питание на катушке контакта К падает и обрывает цепь контакторов схемы треугольника. Звезда уже не работает, участвовала лишь в разгоне.

Пусковой ток может снижаться и включением добавочных резисторов по всем фазам. Схема мало отличается от приведенной выше. В начальный момент времени напряжение снижается за счет деления между сопротивлением обмотки и добавочным резистором. Потом начинается отсчет времени. Когда заданный интервал вышел, цепь резисторов закорачивается параллельным включением контактора, обмотки попадают под полное линейное напряжение сети 380 В.

Существенным плюсом является снижение скачков в сети и лояльные требования к автоматам защиты (более чувствительный класс). Суть заключается в следующем. Существуют классы автоматов, отдельные подходят по чувствительности, но имеют слишком малые допуски на кратковременное превышение током номинальной величины. Следовательно, уменьшая это значение, получится удовлетворить требованиям несрабатывания защиты на старте и одновременно получить отличные характеристики после разгона вала.

Отличие такой схемы от переключающей со звезды на треугольник в том, что нет надобности обходить размыкающий контакт. Обе параллельные ветви заводятся в одну точку. Отдельно следует добавить, что в начальный момент времени не следует нагружать вал. Тогда пуск пройдет максимально гладко.

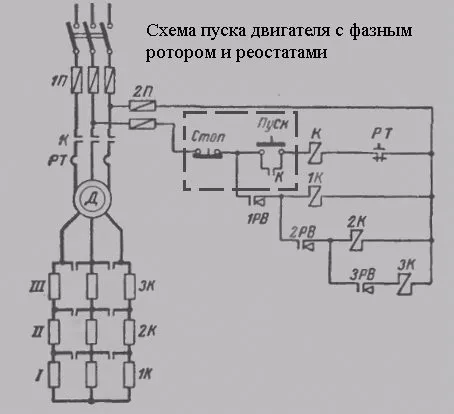

Пусковые реостаты

Удобно выводить на режим и асинхронные двигатели с фазным ротором. В этом случае реостатами регулируется скольжение, чем добиваются нужных характеристик вращения вала. Резистивных ступеней уже не две, а больше. Схема усложняется, но кнопочный пост остаётся прежним. Этим иллюстрируется многогранность его применения в определённых ситуациях.

В примере используется три ступени пусковых сопротивлений. В начальный момент после нажатия Пуск на кнопочном посту работают все, что значительно снижает токи индукции в роторе, потокосцепление ослабевает, и вал набирает обороты весьма медленно. Но резко падает и потребляемая мощность, что закономерно снижает пусковой ток.

Датчик скорости, либо реле времени следят за процессом разгона. Как только достигнуты условия, первая ступень реостата закорачивается через контактор. Скорость вала начинает расти за счёт усиления потокосцепления статора и ротора, что объясняется меньшим сопротивлением индуцированным токами Фуко. В тот же момент включается следующее реле времени (либо датчик), которое продолжает слежение.

Процесс повторяется, и закорачивается ступень №2, после чего скорость двигателя вновь повышается. А в дело вступает последнее реле. По окончании его работы реостат в полном объёме шунтирован и уже не оказывает влияния на процесс работы асинхронного двигателя. Указанный приём позволяет плавно наращивать скорость и избегать резких скачков потребления тока.

Грузовой подъёмник

Схема содержит единственный кнопочный пост, но груду оборудования, принцип действия которого нуждается в пояснении. Грузовой подъёмник предназначен для транспортировки оборудования, ящиков, коробок. Оператор следит за наполнением кабины, после чего отправляет её на нужный этаж. При необходимости ставятся кнопочные посты у каждого выхода. Таким образом, появляется несколько точек контроля.

Предполагается, что рубильники 1Р и 2Р включены. В противном случае схема обесточена. Этажные переключатели ЭП сигнализируют схеме, находится кабина выше или ниже уровня установки этого важного элемента схемы. Устойчивых позиций три:

  1. Разомкнуты оба контакта – лифт находится на данном этаже. На рисунке кабина застряла на втором.
  2. Замкнут единственный контакт – кабины нет на данном этаже.

Нажатие на любую кнопку приводит к тому, что реле этого этажа ЭР замыкает нормально разомкнутый контакт. Через него запитывается реле блокировки управления (КВ), отключающее кнопочный пост от источника энергии. Одновременно включается прямой ход двигателя, а тормоз (ТМ) отпускается. По достижении лифтом заданного уровня оба контакта этажного переключателя размыкаются, лишая реле (ЭР) питания. Контакт размыкается, включая тормоз, гася ход двигателя и подавая питание на кнопочный пост. Система готова к приёму новых команд.

Разумеется, для разгружающей группы персонала нужно предусмотреть рубильник, блокирующий ход лифта. Иногда пульт снабжается кнопкой «занято», которая сигнализирует всем участникам процесса о необходимости повременить. Без всех этих мер вполне возможны человеческие жертвы. Этот эскиз показывает, что обычный кнопочный пост может осуществлять достаточно хитрые манипуляции. В то же время организованное расположение позволяет с удобством задавать команды. Часто кнопочный пост висит на питающем кабеле и может двигаться туда, куда это нужно оператору, позволяя гибко подстраивать свои действия под ход процесса.

При обратном ходе включается цепь реверса. Порядок подачи фаз на обмотки двигателя меняется. В остальном реверс выполняется как прямой ход.

Как подключить трехфазный двигатель через магнитный пускатель

Питание 380 V (три фазы) осуществляется аналогично, только силовых проводов будет больше.

Контактор включает не одну, а три фазные линии. При этом, управляющая кнопка подключена по аналогичной схеме (как в однофазном случае).

На иллюстрации изображен пускатель, с управляющей катушкой соленоида на 380 V. Управляющая цепь коммутируется между двумя любыми фазами. Для безопасности присутствует термореле, датчики которого могут располагаться как на одном, так и на нескольких фазных проводах.

Как подключить контактор на 3 фазы, с обмоткой пускателя 220 V? Схема аналогичная, только управляющая цепь коммутируется между любой из фаз, и нейтральным проводом. Термореле работает так же точно, поскольку его механизм завязан на температуру силовых кабелей.

Как менять направление вращения двигателя с помощью пускателя

Трехфазные электромоторы дают возможность задавать направление вращения. Существует множество схем для однофазного питания 220 V. А для работы трехфазной (380 V) коммутации, существует схема подключения реверсивного магнитного пускателя.

Прибор состоит из двух самостоятельных схем, с отдельным управлением каждой группы контактов (пм1 и пм2). Каждая обмотка соленоида (ПМ1 и ПМ2) управляется своей кнопкой. При этом клавиша стоп всего одна, она просто разрывает цепь управления (как и в одиночном пускателе). Соединение входных и выходных контактов второй группы производится с так называемым «сдвигом фазы». При этом обмотки электродвигателя создают крутящий момент на валу в противоположном направлении.

Термореле без изменений: их задача разомкнуть пускатель при перегрузках.

Есть одна особенность:

Для предотвращения короткого замыкания между фазами, группы контактов (пм1 и пм2) не должны замыкаться одновременно. Поэтому они механически размещены на одном штоке, и чисто физически не могут быть подключены к питающей шине вместе. При попытке нажать на вторую кнопку (при работающей первой), питание потребителя отключится.

Где еще используются реверсивные пускатели?

Область применения двойных пусковых реле довольно широка. Она не ограничивается одними только электродвигателями. Необходимость изменения направления вращения или перемещения приводных механизмов может возникнуть также в других случаях.

К примеру, каждый человек имеет дома систему водоснабжения, отопления, где всегда есть место различной запорной арматуре. Для промышленных масштабов, при больших расходах, диаметрах трубопроводов, большой точности контроля расхода, обычными кранами не обойтись. Здесь используются задвижки электрической, а также механической системой управления рабочим органом. Вращение диска или перемещение задвижки происходит в разных направлениях, а значит, применение реверсивных схем пуска обосновано.

Не удаляясь далеко, можно найти реверсивные пускатели типа ПМЛ или другие в подъемной системе лифтов. Движение вверх-вниз происходит за счет изменения направления вращения главного барабана.

Изменение направления вращения двигателя, связанных с ним исполнительных механизмов – довольно востребованная процедура. При этом питание от трехфазной сети происходит через промежуточное коммутирующее реле – реверсивный магнитный пускатель типа ПМЛ 1500 или любой другой.

Источник

Как сделать светодиодную подсветку в потолке?


Для того, чтобы сделать светодиодную подсветку в потолке, вам понадобятся следующие материалы и инструменты:

  • светодиодные ленты с электронным драйвером;
  • кабель для подключения светодиодных лент;
  • крепежные клипсы для крепления светодиодных лент;
  • выключатель или реле для управления светом;
  • инструменты, такие как ножницы, отвертки, перфоратор, шурупы и др.
  1. Подготовьте потолок. Убедитесь, что потолок чистый, сухой и без повреждений.

  2. Определите места для крепления светодиодных лент. Выберите места, где ленты будут находиться на оптимальной высоте и не будут затронуты мебелью или другими предметами.

  3. Подго

Для того, чтобы сделать светодиодную подсветку в потолке, вам понадобятся следующие материалы и инструменты:

  • светодиодные ленты с электронным драйвером;
  • кабель для подключения светодиодных лент;
  • крепежные клипсы для крепления светодиодных лент;
  • выключатель или реле для управления светом;
  • инструменты, такие как ножницы, отвертки, перфоратор, шурупы и др.
  1. Подготовьте потолок. Убедитесь, что потолок чистый, сухой и без повреждений.

  2. Определите места для крепления светодиодных лент. Выберите места, где ленты будут находиться на оптимальной высоте и не будут затронуты мебелью или другими предметами.

  3. Подготовьте светодиодные ленты. Разрежьте ленты на необходимые длины, подключите кабель для пит

Чтобы сделать светодиодную подсветку в потолке, необходимо следующее:

  1. Определитесь с типом потолка. Если это жесткий потолок, то подсветка может быть поверхностной, если же это гипсокартонный потолок, то возможно потребуется произвести прорези для установки ленты.

  2. Определитесь с количеством и типом светодиодов. Обычно используют ленты с малым количеством диодов, однако для более яркой подсветки можно выбрать ленты с большим количеством диодов.

  3. Подготовьте необходимые инструменты и материалы. Вам понадобятся светодиодная лента, адаптер для питания, клей или крепежные елементы для крепления ленты.

  4. Установите адаптер для питания и подключите его к электросети.

  5. Приклейте ленту к потолку с помощью кл

Для начала, нужно определиться с тем, где именно вы хотите установить светодиодную подсветку. Если это будет в гипсокартонном потолке, то нужно прорезать отверстия под светодиодные ленты, отверстия должны быть такими размерами, чтобы протянуть туда кабели и установить нужные комплектующие.

Далее, нужно подготовить электрооборудование: провести провода от источника электричества до потолка, подключить трансформатор для светодиодных лент и закрепить его на стене.

Затем нужно установить саму светодиодную ленту, прикрепив ее к потолку с помощью клея или специальных креплений. Важно учитывать, что светодиодные ленты должны быть ровно установлены и не должны иметь наклонов.

После этого можно подключить светоди

Для того, чтобы сделать светодиодную подсветку в потолке, вам понадобятся следующие материалы и инструменты:

  • светодиодные ленты с электронным драйвером;
  • кабель для подключения светодиодных лент;
  • крепежные клипсы для крепления светодиодных лент;
  • выключатель или реле для управления светом;
  • инструменты, такие как ножницы, отвертки, перфоратор, шурупы и др.
  1. Подготовьте потолок. Убедитесь, что потолок чистый, сухой и без повреждений.

  2. Определите места для крепления светодиодных лент. Выберите места, где ленты будут находиться на оптимальной высоте и не будут затронуты мебелью или другими предметами.

  3. Подго

Для того, чтобы сделать светодиодную подсветку в потолке, вам понадобятся следующие материалы и инструменты:

  • светодиодные ленты с электронным драйвером;
  • кабель для подключения светодиодных лент;
  • крепежные клипсы для крепления светодиодных лент;
  • выключатель или реле для управления светом;
  • инструменты, такие как ножницы, отвертки, перфоратор, шурупы и др.
  1. Подготовьте потолок. Убедитесь, что потолок чистый, сухой и без повреждений.

  2. Определите места для крепления светодиодных лент. Выберите места, где ленты будут находиться на оптимальной высоте и не будут затронуты мебелью или другими предметами.

  3. Подготовьте светодиодные ленты. Разрежьте ленты на необходимые длины, подключите кабель для пит

Чтобы сделать светодиодную подсветку в потолке, необходимо следующее:

  1. Определитесь с типом потолка. Если это жесткий потолок, то подсветка может быть поверхностной, если же это гипсокартонный потолок, то возможно потребуется произвести прорези для установки ленты.

  2. Определитесь с количеством и типом светодиодов. Обычно используют ленты с малым количеством диодов, однако для более яркой подсветки можно выбрать ленты с большим количеством диодов.

  3. Подготовьте необходимые инструменты и материалы. Вам понадобятся светодиодная лента, адаптер для питания, клей или крепежные елементы для крепления ленты.

  4. Установите адаптер для питания и подключите его к электросети.

  5. Приклейте ленту к потолку с помощью кл

Для начала, нужно определиться с тем, где именно вы хотите установить светодиодную подсветку. Если это будет в гипсокартонном потолке, то нужно прорезать отверстия под светодиодные ленты, отверстия должны быть такими размерами, чтобы протянуть туда кабели и установить нужные комплектующие.

Далее, нужно подготовить электрооборудование: провести провода от источника электричества до потолка, подключить трансформатор для светодиодных лент и закрепить его на стене.

Затем нужно установить саму светодиодную ленту, прикрепив ее к потолку с помощью клея или специальных креплений. Важно учитывать, что светодиодные ленты должны быть ровно установлены и не должны иметь наклонов


Видео. Кнопки управления. Принцип действия, устройство. Разборка, сборка и ремонт кнопочного поста.

Добавить комментарий

Вам также могут быть интересны
